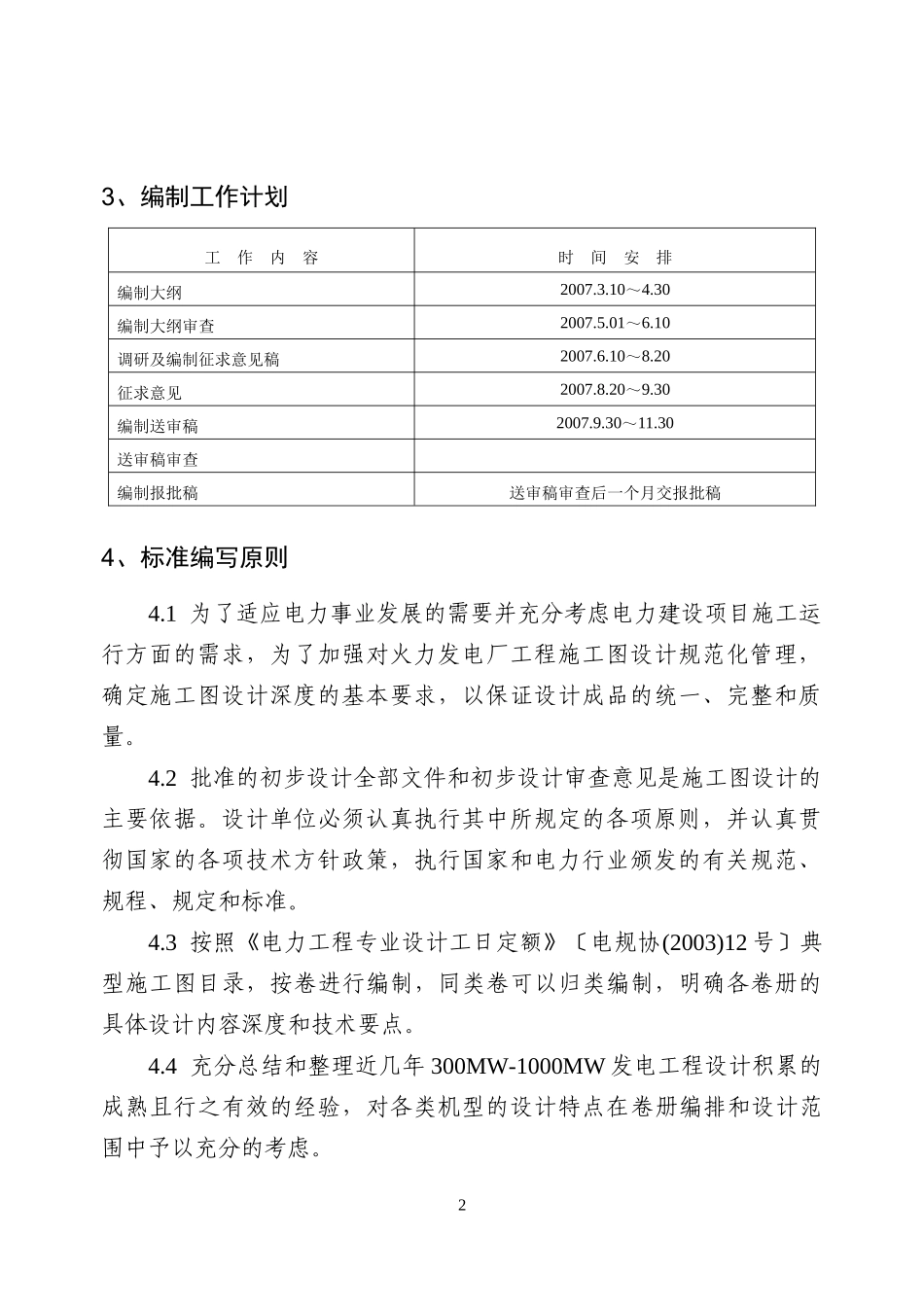

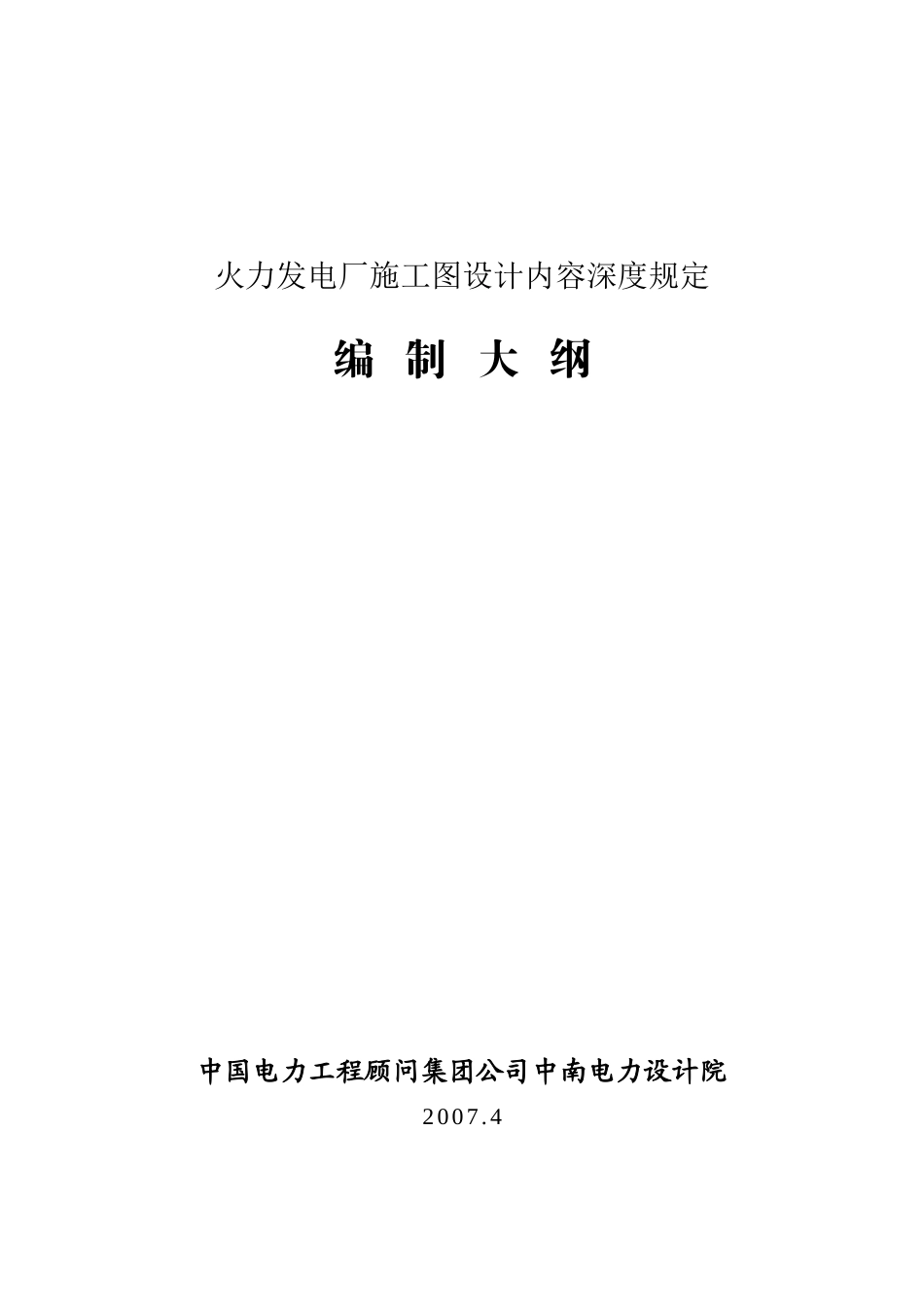

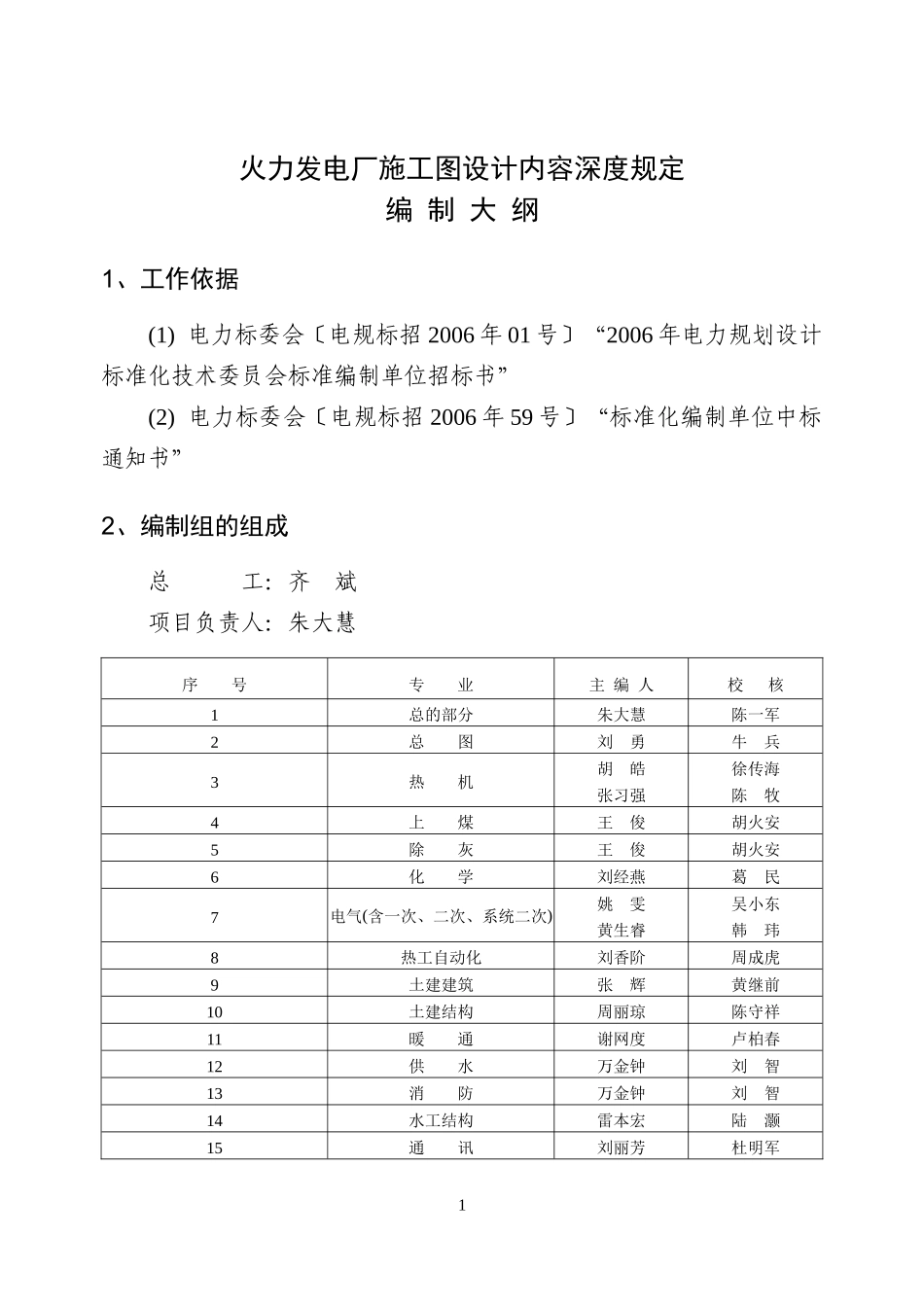

火力发电厂施工图设计内容深度规定编制大纲中国电力工程顾问集团公司中南电力设计院2007.4火力发电厂施工图设计内容深度规定编制大纲1、工作依据(1)电力标委会〔电规标招2006年01号〕“2006年电力规划设计标准化技术委员会标准编制单位招标书”(2)电力标委会〔电规标招2006年59号〕“标准化编制单位中标通知书”2、编制组的组成总工：齐斌项目负责人：朱大慧序号专业主编人校核1总的部分朱大慧陈一军2总图刘勇牛兵3热机胡皓张习强徐传海陈牧4上煤王俊胡火安5除灰王俊胡火安6化学刘经燕葛民7电气(含一次、二次、系统二次)姚雯黄生睿吴小东韩玮8热工自动化刘香阶周成虎9土建建筑张辉黄继前10土建结构周丽琼陈守祥11暖通谢网度卢柏春12供水万金钟刘智13消防万金钟刘智14水工结构雷本宏陆灏15通讯刘丽芳杜明军13、编制工作计划工作内容时间安排编制大纲2007.3.10～4.30编制大纲审查2007.5.01～6.10调研及编制征求意见稿2007.6.10～8.20征求意见2007.8.20～9.30编制送审稿2007.9.30～11.30送审稿审查编制报批稿送审稿审查后一个月交报批稿4、标准编写原则4.1为了适应电力事业发展的需要并充分考虑电力建设项目施工运行方面的需求，为了加强对火力发电厂工程施工图设计规范化管理，确定施工图设计深度的基本要求，以保证设计成品的统一、完整和质量。4.2批准的初步设计全部文件和初步设计审查意见是施工图设计的主要依据。设计单位必须认真执行其中所规定的各项原则，并认真贯彻国家的各项技术方针政策，执行国家和电力行业颁发的有关规范、规程、规定和标准。4.3按照《电力工程专业设计工日定额》〔电规协(2003)12号〕典型施工图目录，按卷进行编制，同类卷可以归类编制，明确各卷册的具体设计内容深度和技术要点。4.4充分总结和整理近几年300MW-1000MW发电工程设计积累的成熟且行之有效的经验，对各类机型的设计特点在卷册编排和设计范围中予以充分的考虑。24.5各专业根据需要，做好收资调研，充分吸取施工、运行、管理方面及其他各院的经验和建议，与有关方面协商一致，使本规定在全国电力设计行业范围内均能够得到实施。4.6本规定中专业分工参照《电力工程专业设计工日定额》相关内容，可能与各电力设计院内部的专业分工略有差别，但不影响本规定的实施。。4.7施工设计文件一般由说明书、图纸、设备清册、材料清册四部分组成。本规定对上述成品均作具体规定：并对设备清册及材料清册作了推荐表格格式。4.8密切结合工程实际，充分考虑设计和施工的相互紧密关联，强调施工图设计内容深度和施工图设计质量能够充分满足施工和运行的需要。即：(1)确定的设计图纸作为施工的依据。(2)供辅助设备和材料订货用。(3)供施工和生产准备用等。4.9施工图设计内容深度应充分标达设计意图，专业间相互协调。4.10施工图设计文件应确切、清楚、完整、统一、签署齐全、文字说明简练、印制质量良好。5、编写大纲(见附件)3附件火力发电厂施工图设计内容深度规定编写大纲4目录第一部分火力发电厂施工图设计内容深度规定总的部分第二部分火力发电厂施工图设计内容深度规定总图专业第三部分火力发电厂施工图设计内容深度规定热机专业第四部分火力发电厂施工图设计内容深度规定上煤专业第五部分火力发电厂施工图设计内容深度规定除灰专业第六部分火力发电厂施工图设计内容深度规定化学专业第七部分火力发电厂施工图设计内容深度规定电气专业(一次、二次及系统二次)第八部分火力发电厂施工图设计内容深度规定热工自动化专业第九部分火力发电厂施工图设计内容深度规定土建建筑专业第十部分火力发电厂施工图设计内容深度规定土建结构专业第十一部分火力发电厂施工图设计内容深度规定暖通专业第十二部分火力发电厂施工图设计内容深度规定供水专业第十三部分火力发电厂施工图设计内容深度规定消防专业第十四部分火力发电厂施工图设计内容深度规定水工结构专业第十五部分火力发电厂施工图设计内容深度规定通讯专业5第6页共69页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共69页第一部分火力发电厂施工图设计内容深度规定－总的部分前言本规程为条文强制性行业标准，其中划有下线的条文为强...
