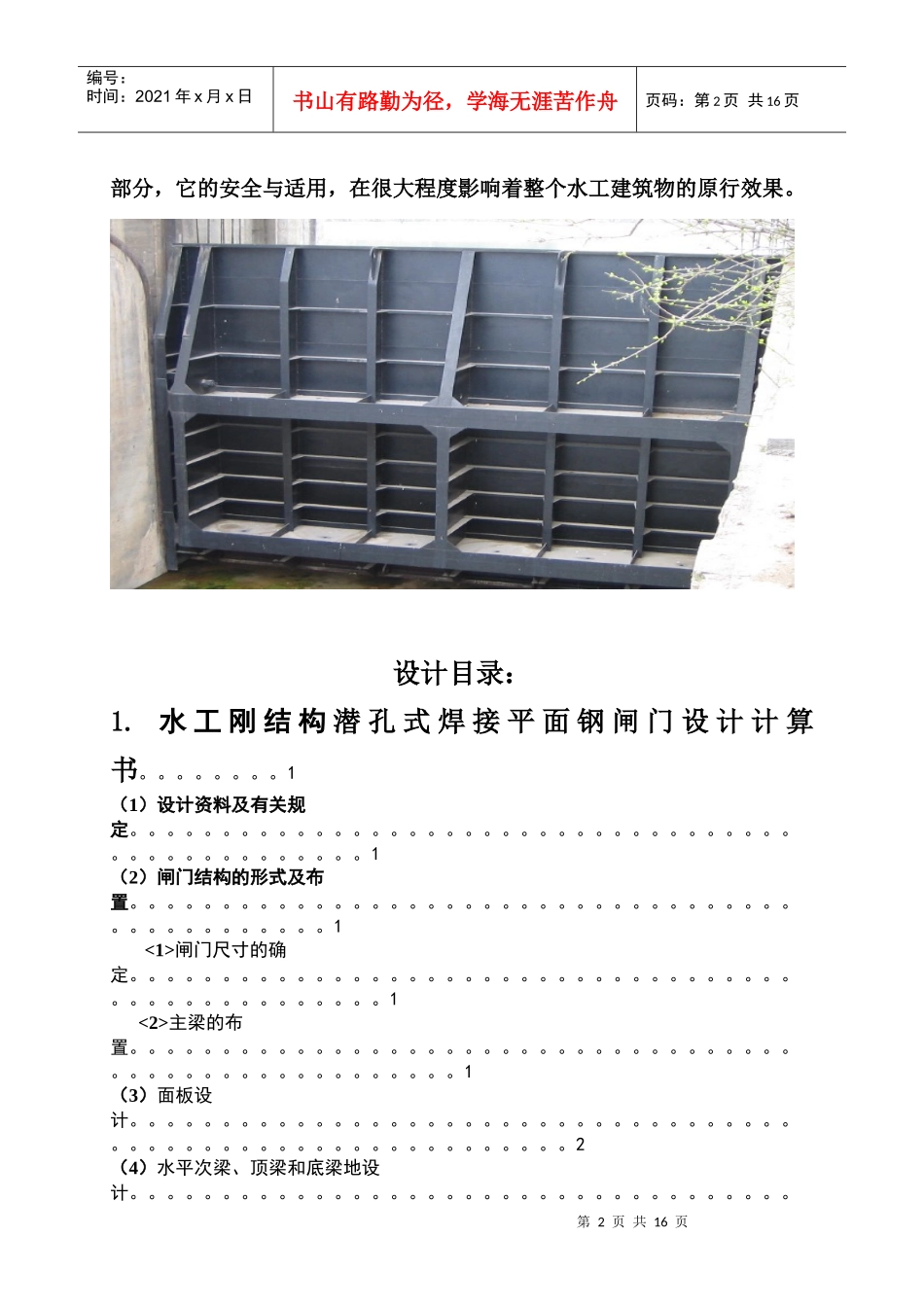

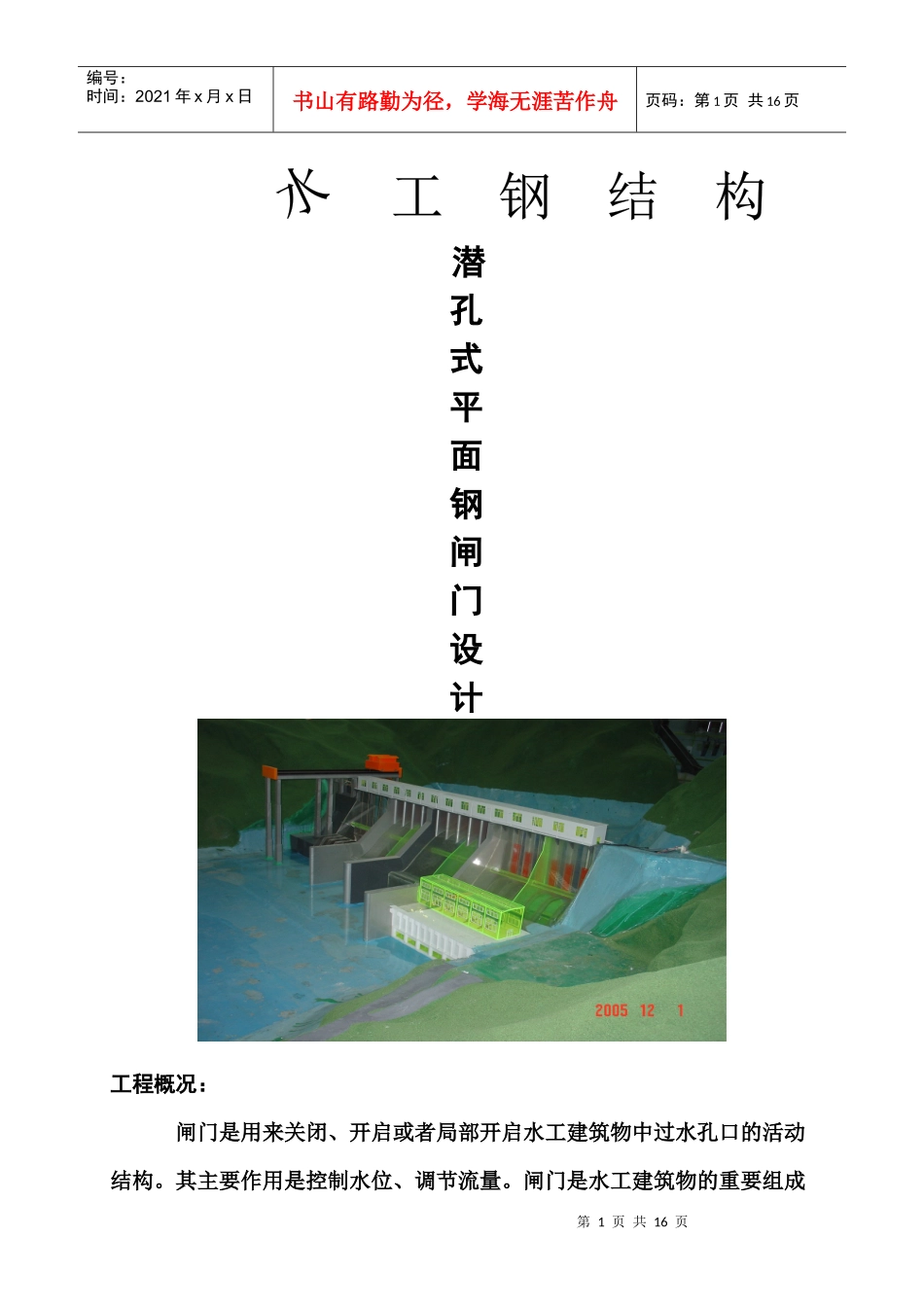

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页潜孔式平面钢闸门设计工程概况：闸门是用来关闭、开启或者局部开启水工建筑物中过水孔口的活动结构。其主要作用是控制水位、调节流量。闸门是水工建筑物的重要组成第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页部分，它的安全与适用，在很大程度影响着整个水工建筑物的原行效果。设计目录：1.水工刚结构潜孔式焊接平面钢闸门设计计算书。。。。。。。。1（1）设计资料及有关规定。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。1（2）闸门结构的形式及布置。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。1<1>闸门尺寸的确定。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。1<2>主梁的布置。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。1（3）面板设计。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。2（4）水平次梁、顶梁和底梁地设计。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页。。。。。。。3（5）主梁设计。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。6（6）横隔板设计。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。8（7）边梁设计。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。9（8）行走支承设计。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。10（9）胶木滑块轨道设计。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。11（10）闸门启闭力和吊座验算。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。112.水工刚结构潜孔式焊接平面钢闸门设计图。。。。。。。。。。（附图）水工刚结构潜孔式焊接平面钢闸门设计计算书一、设计资料及有关规定：1.闸门形式：潜孔式焊接平面钢闸门。2.孔的性质：深孔形式。3.材料：钢材：Q235焊条：E43；手工电焊；普通方法检查。止水：侧止水用P型橡皮，底止水用条型橡皮。行走支承：采用胶木滑道，压合胶布用MCS—2。砼强度等级：C20。启闭机械：卷扬式启闭机。4.规范：水利水电工程刚闸门设计规范（SL74-95），中国水利水电出版社1998.8二、闸门结构的形式及布置第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页（一）闸门尺寸的确定（图1示）1.闸门孔口尺寸：孔口净跨：3.50m。孔口净高：3.50m。闸门高度：3.66m。闸门宽度：4.20m。荷载跨度：3.66m。计算跨度：3.90m。2.计算水头：50.00m。（二）主梁的布置1.主梁的数目及形式主梁是闸门的主要受力构件，其数目主要取决于闸门的尺寸。因为闸门跨度L=3.50m,闸门高度h=3.66m,L
