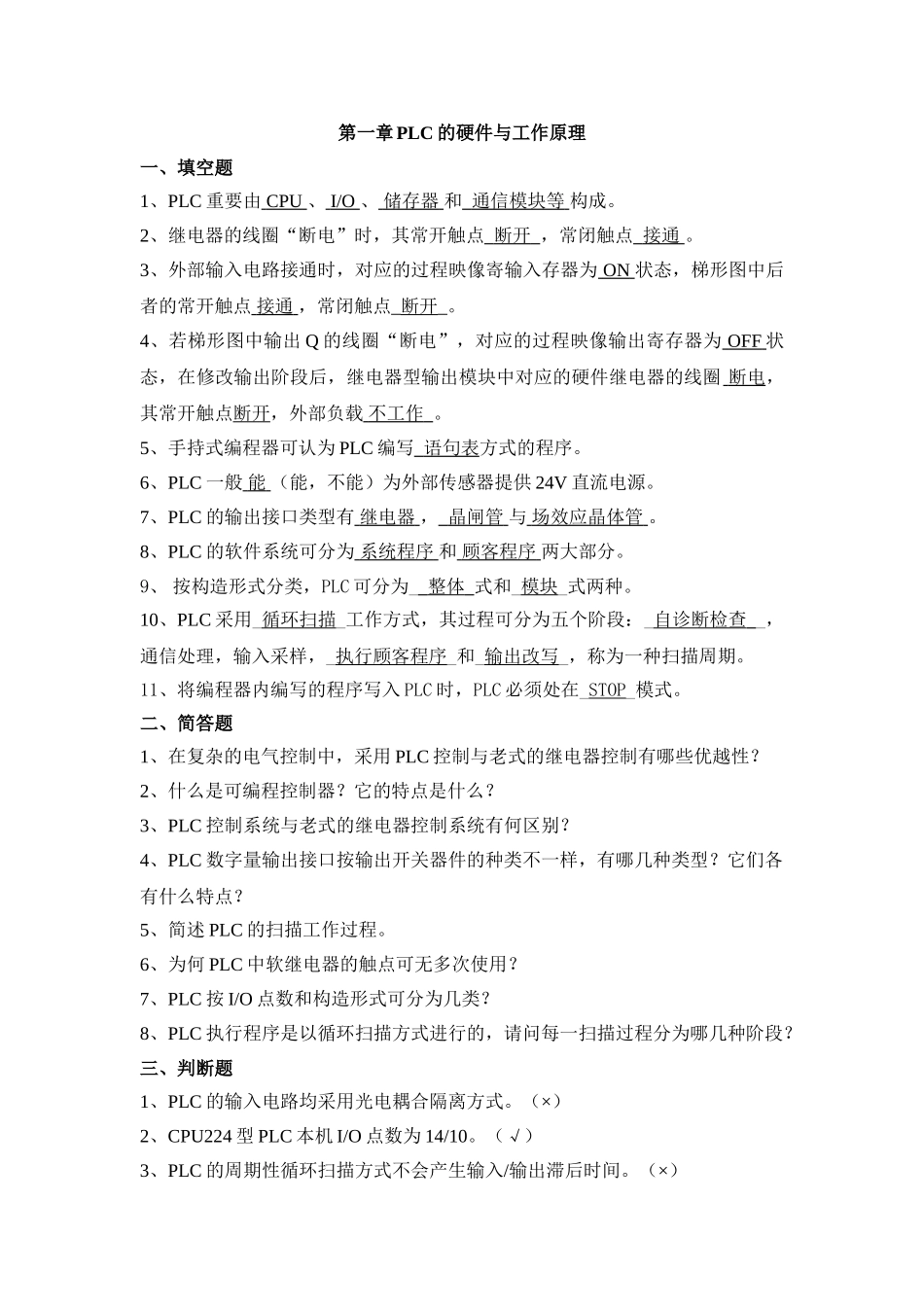

第一章PLC的硬件与工作原理一、填空题1、PLC重要由CPU、I/O、储存器和通信模块等构成。2、继电器的线圈“断电”时，其常开触点断开，常闭触点接通。3、外部输入电路接通时，对应的过程映像寄输入存器为ON状态，梯形图中后者的常开触点接通，常闭触点_断开_。4、若梯形图中输出Q的线圈“断电”，对应的过程映像输出寄存器为OFF状态，在修改输出阶段后，继电器型输出模块中对应的硬件继电器的线圈断电，其常开触点断开，外部负载不工作。5、手持式编程器可认为PLC编写语句表方式的程序。6、PLC一般能（能，不能）为外部传感器提供24V直流电源。7、PLC的输出接口类型有继电器，晶闸管与场效应晶体管。8、PLC的软件系统可分为系统程序和顾客程序两大部分。9、按构造形式分类，PLC可分为__整体_式和_模块_式两种。10、PLC采用_循环扫描_工作方式，其过程可分为五个阶段：_自诊断检查__，通信处理，输入采样，_执行顾客程序_和_输出改写_，称为一种扫描周期。11、将编程器内编写的程序写入PLC时，PLC必须处在_STOP_模式。二、简答题1、在复杂的电气控制中，采用PLC控制与老式的继电器控制有哪些优越性？2、什么是可编程控制器？它的特点是什么？3、PLC控制系统与老式的继电器控制系统有何区别？4、PLC数字量输出接口按输出开关器件的种类不一样，有哪几种类型？它们各有什么特点？5、简述PLC的扫描工作过程。6、为何PLC中软继电器的触点可无多次使用？7、PLC按I/O点数和构造形式可分为几类？8、PLC执行程序是以循环扫描方式进行的，请问每一扫描过程分为哪几种阶段？三、判断题1、PLC的输入电路均采用光电耦合隔离方式。（×）2、CPU224型PLC本机I/O点数为14/10。（√）3、PLC的周期性循环扫描方式不会产生输入/输出滞后时间。（×）4、间接寻址是通过地址指针来存取存储器中的数据。（√）5、存储器AI、AQ只能使用字寻址方式来存取信息。（√）四、选择题1、世界上第1台PLC诞生于（D）A.、日本松下企业，1970年；B、德国西门子企业，1969年；C、美国通用企业，1968年；D、美国数字设备企业，1969年。2、下列不属于PLC硬件系统构成的是（A）A、顾客程序B、输入输出接口C、中央处理单元D、通讯接口3、CPU226型PLC本机I/O点数为（C）A、14/10B、8/16C、24/16D、14/164、S7-200系列可编程序控制器的直流电源输入范围是（C）A、24-220VACB、220-380VACC、DC24VD、86-26420VAC5、S7-200系列继电器输出的可编程序控制器，一种继电器输出点的最大通过电流是（D）A、1AB、0.5AC、0.75AD、2A6、如需要3路模拟量输入1路模拟量输出，在S7-200系列PLC中应选（A）模块。A、EM235B、EM223C、EM243D、EM2227、PLC的工作方式（D）A、等待工作方式B、中断工作方式C、扫描工作方式D、循环扫描工作方式8、在输出扫描阶段，将（B）寄存器中的内容复制到输出接线端子上。A、输入映像B、输出映像C、变量存储器D、内部存储器9、CPU224XP型PLC有几种通讯端口（A）A、2个B、1个C、3个D、4个第三章一、填空题1、输出指令（对应于梯形图中的线圈）不能用于输入过程映像寄存器。2、SM0.1在初次扫描时为ON，一般用来进行程序初始化；SM0.0一直为ON。3、接通延时定期器TON的使能（IN）输入电路为ON时开始定期，目前值不小于等于预设值时其定期器位变为1，梯形图中其常开触点接通，常闭触点断开。4、接通延时定期器TON的使能输入电路OFF时被复位，复位后梯形图中其常开触点断开，常闭触点接通，目前值等于0。5、有记忆接通延时定期器TONR的使能输入电路ON时开始定期，使能输入电路断开时，目前值不变。使能输入电路再次接通时继续定期。必须用复位指令来复位TONR。6、断开延时定期器TOF的使能输入电路接通时，定期器位立即变为1，目前值被复位。使能输入电路断开时，目前值从0开始递增。目前值等于预设值时，输出位变为0，梯形图中其常开触点断开，常闭触点接通，目前值不变。7、若加计数器的计数输入电路CU上升沿到来、复位输入电路R=0，计数器的目前值加1。目前值不小于等于预设值PV时，常开触点接通，常闭触点断开。复位输入电路=1时，计数器被复位，复位后其常开触点断开，常闭触点接通，目前值为=0。8、定期器和计数...
