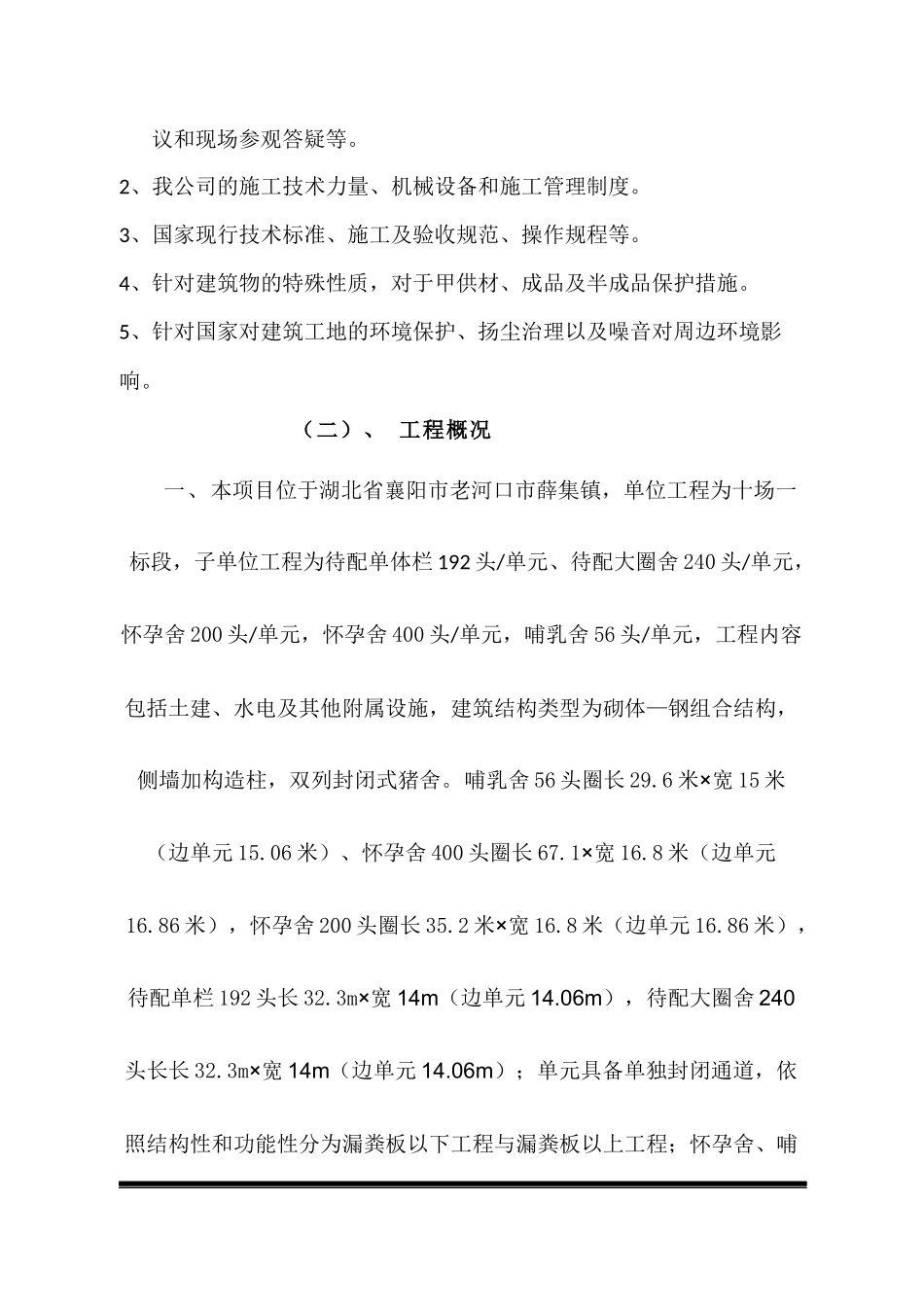

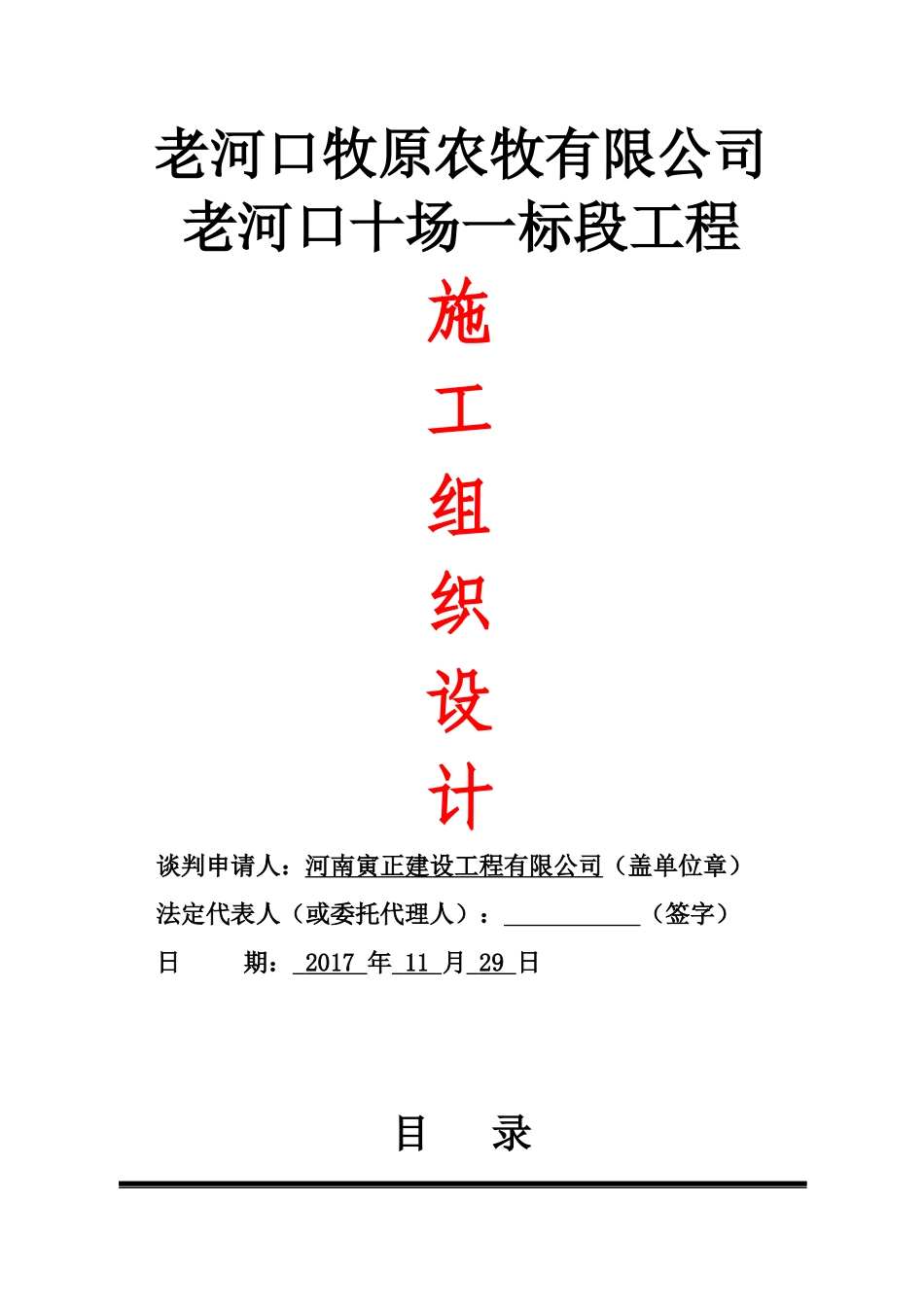

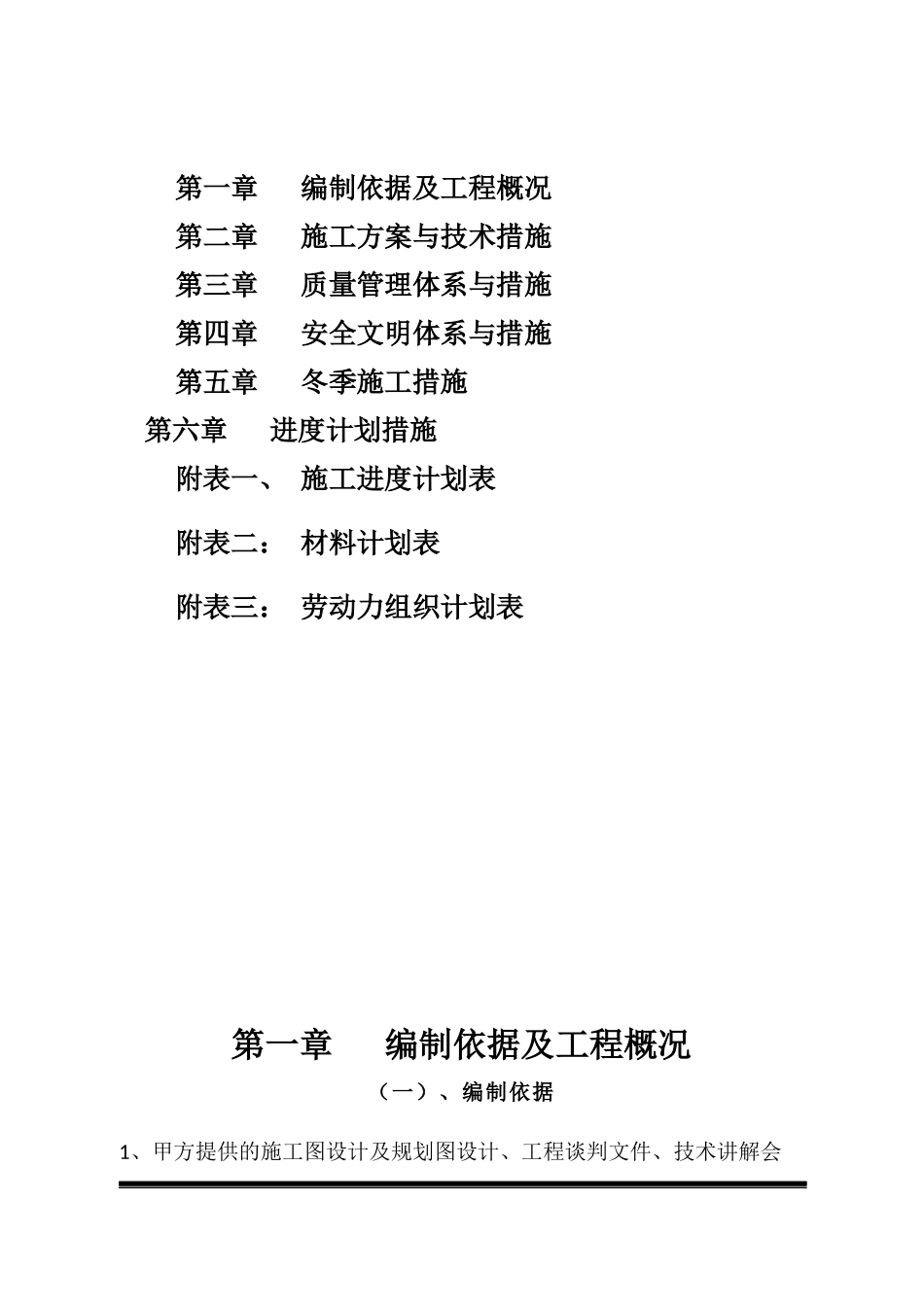

老河口牧原农牧有限公司老河口十场一标段工程施工组织设计谈判申请人：河南寅正建设工程有限公司（盖单位章）法定代表人（或委托代理人）：（签字）日期：2017年11月29日目录第一章编制依据及工程概况第二章施工方案与技术措施第三章质量管理体系与措施第四章安全文明体系与措施第五章冬季施工措施第六章进度计划措施附表一、施工进度计划表附表二：材料计划表附表三：劳动力组织计划表第一章编制依据及工程概况（一）、编制依据1、甲方提供的施工图设计及规划图设计、工程谈判文件、技术讲解会议和现场参观答疑等。2、我公司的施工技术力量、机械设备和施工管理制度。3、国家现行技术标准、施工及验收规范、操作规程等。4、针对建筑物的特殊性质，对于甲供材、成品及半成品保护措施。5、针对国家对建筑工地的环境保护、扬尘治理以及噪音对周边环境影响。（二）、工程概况一、本项目位于湖北省襄阳市老河口市薛集镇，单位工程为十场一标段，子单位工程为待配单体栏192头/单元、待配大圈舍240头/单元，怀孕舍200头/单元，怀孕舍400头/单元，哺乳舍56头/单元，工程内容包括土建、水电及其他附属设施，建筑结构类型为砌体—钢组合结构，侧墙加构造柱，双列封闭式猪舍。哺乳舍56头圈长29.6米×宽15米（边单元15.06米）、怀孕舍400头圈长67.1×宽16.8米（边单元16.86米），怀孕舍200头圈长35.2米×宽16.8米（边单元16.86米），待配单栏192头长32.3m×宽14m（边单元14.06m），待配大圈舍240头长长32.3m×宽14m（边单元14.06m）；单元具备单独封闭通道，依照结构性和功能性分为漏粪板以下工程与漏粪板以上工程；怀孕舍、哺乳舍内地坪以下为四道排粪渠，待配单体栏、待配大圈舍内地坪以下为六道排粪渠均采取重力式干清粪工艺，地坪纵向无落差，横向落差60mm，排粪渠纵向落差160mm，起始端完成面标高0.08m，末端完成面标高-0.08m。纵向排粪地坪伸缩缝设置：待配单体栏、待配大圈舍、怀孕舍200头、哺乳舍伸缩缝设置为5道（不大于6m一道）,怀孕舍400头伸缩缝设置为10道（不大于6m一道），伸缩缝间距均等分配，缝深30mm，宽5mm，并做PVC沥青胶泥嵌缝。单元舍内横向走道、封闭走道以及横向走道和纵向走道交接处和长度超过6m时，面层均切割控制缝，控制缝间距≤6m，缝深20mm，缝宽10mm，并做PVC沥青胶泥嵌缝。纵横墙交接处需做加强筋：沿墙高每隔500mm设置2Ф6.5钢筋，伸入三面墙体各1m，末端做90℃弯钩，如遇门窗洞口，深入钢筋可适当缩短。预制空心板设计要求：1）楼板实际长度为所在轴线尺寸减去10mm，即板间缝为10mm，并用C25细石混凝土（粒径6mm）进行密实平整；2）楼板在预制梁上搁置长度为65mm，荷载等级为2级；3）漏缝板板间隙10mm，高强执行无收缩灌浆料（CGM-1通用型）填充密实，该灌浆料执行GB/T50448-2015标准；单元控温：夏季采用风机、底窗等组合纵向通风，冬季采用布风管热交换系统。其它附属工程有：宿舍楼、3#伙房、多功能厅、办公室、封闭通道、母猪淋浴房及对面新增仓库、集中洗澡间、化粪池、收集池、车棚、压力罐支座、罐基、水井支架、车辆消毒通道、高压冲洗房、电房、道路（饲料道路、转猪转粪道路）、人行道路、仔猪转运间、栅栏围墙、1#大门及门卫室、中转池、围墙无水渠、仓库、生活区大门、蓄水池。二、主要工序工艺流程：清理地表→场地平整→定位放线→土模整理找坡压实（预制构件同时制作）→开挖排尿沟、排粪沟施工→10丝农膜→垫层→土工格栅→现浇地坪→墙体砌筑及粉刷→细部处理（养护、排尿沟细部处理、清理卫生等）→预制梁安装→漏粪板→板上墙体砌粉→走道地坪、封闭通道、外保温→散水道路、转猪道；其他房建及附属设施按图纸要求穿插施工，保证各附属单体按时完工。第二章施工方案与技术措施（一）主要节点施工本工程施工工艺较为复杂，关键施工工序较多，施工节点控制要求高，综合图纸设计内容和讲解会及现场参观，总结以下十个施工节点：一、土模（1）结合现场实际地理情况进行场地平整，做到正挖负填，依据建筑设计总平面布置图中所示位置及尺寸放出建筑主控轴线，并对其进行闭合检查，轴线外围边缘大出2到3米，用铲车稳压找平后再用压路机压实，用...
