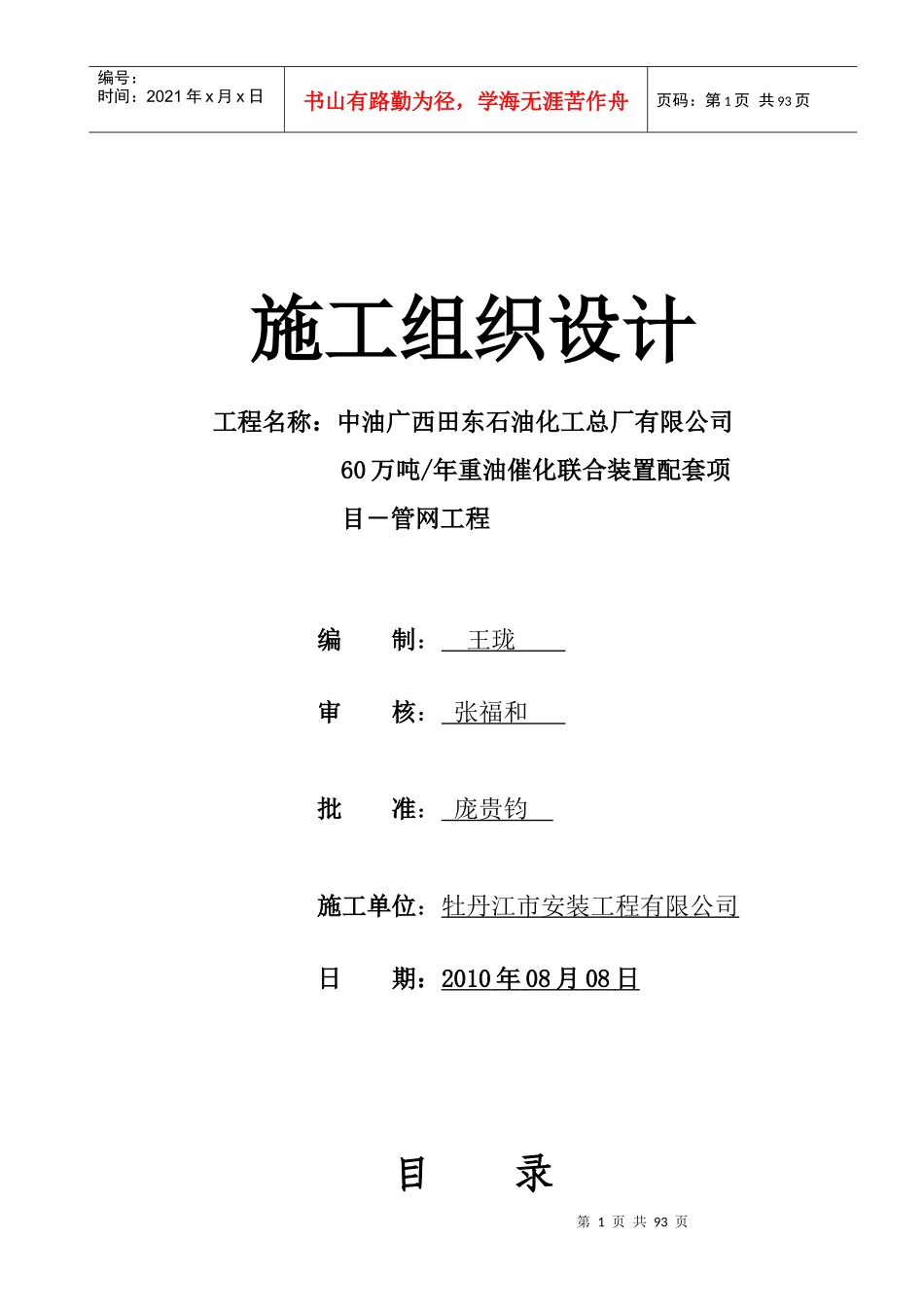

第1页共93页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共93页施工组织设计工程名称：中油广西田东石油化工总厂有限公司60万吨/年重油催化联合装置配套项目－管网工程编制：王珑审核：张福和批准：庞贵钧施工单位：牡丹江市安装工程有限公司日期：2010年08月08日目录第2页共93页第1页共93页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共93页1.各分部分项工程的主要施工方法……………………………………………………………032.施工进度计划及保证措施…………………………………………………………………………203.保证质量措施………………………………………………………………………………………………294.保证安全措施………………………………………………………………………………………………375.文明施工现场措施………………………………………………………………………………………566.合理化建议…………………………………………………………………………………………………667.项目管理机构配备情况辅助说明资料…………………………………………………668.施工人员及机具计划安排…………………………………………………………………………719.施工进度计划表…………………………………………………………………………………………741.各分部分项工程的主要施工方法1.1.工程概况1.1.1.设计单位：广西工联工业工程咨询设计有限公司1.1.2.工程内容及范围：工艺外管、工艺外管架、厂区给排水管网、第3页共93页第2页共93页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共93页电气电缆桥架（包括土建、防腐等工程）1.1.3.承包方式：包工包料总承包1.1.4.要求工期：电气电缆桥架2010年10月10日前交付使用；厂区给排水管网2010年10月30日前交付使用；工艺外管及工艺外管架2010年11月30日前交付使用。1.1.8.质量标准：合格1.2.施工技术标准《混凝土结构工程施工验收规范》GB50204-2002《钢筋焊接规程》JGJ18《钢结构工程施工及验收规范》GB50205《涂装前钢材表面处理规范》SYJ4007-86《石油化工给水排水管道工程施工及验收规范》SH3533－2003《泡沫灭火系统施工及验收规范》GB50281－2006《给水排水管道工程施工验收规范》GB50268－2008《石油化工设备和管道涂料防腐技术规范》SH302－1999《埋地钢质管道环氧煤沥青防腐层技术规范》SY/T0447－96《工业金属管道工程施工及验收规范》（GB50235-97）《现场设备、工业管道焊接工程施工及验收规范》（GB50236-98）《工业设备及管道防腐蚀工程施工及验收规范》（HGJ229-91）《工业金属管道工程质量检验评定标准》（GB50184-93）第4页共93页第3页共93页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共93页1.3.施工准备1.3.1图纸会审与技术交底1）图纸会审与技术交底图纸是进行施工的依据，对施工图纸会审的目的，就是使施工单位各级有关人员充分掌握和了解其内容和要求，明确施工过程中土建、安装以及各工种之间的关系，以便准确无误地施工，提高工程质量，保证工程建设任务顺利完成。通过图纸会审要了解工程的全貌，结构形式、细部构造、主要尺寸，主要材料的特殊材料、技术标准、质量要求以及工程的坐标、标高和现场的实地条件等，以便进一步考虑采取哪些有效的方法和技术措施，提出图纸本身存在的问题和修改设计的初步意见，即可参加图纸会审。图纸会审与设计交底，一般由建设单位组织，内容包括设计目的意图说明，采用的标准和技术创新介绍，设计文件的管理及内容等。再就是研究各单位提出的问题；审查图纸和说明是否齐全、清楚、明确；查对建筑、结构、设备安装图纸是否相符，内部结构与工艺设备有无矛盾。同时也对施工任务的分工是否明确，有无遗漏，主要施工程序和重大施工方案的确定进行研究和讨论。图纸会审后，应由组织会审的单位将审查中提出的问题及解决办法，详细记录，编写成正式文件（必要时由设计单位另出修改图纸），列入工程档案。2）技术交底的主要内容技术交底，是在工程正式开工之前，为了使参与施工任务的技...
