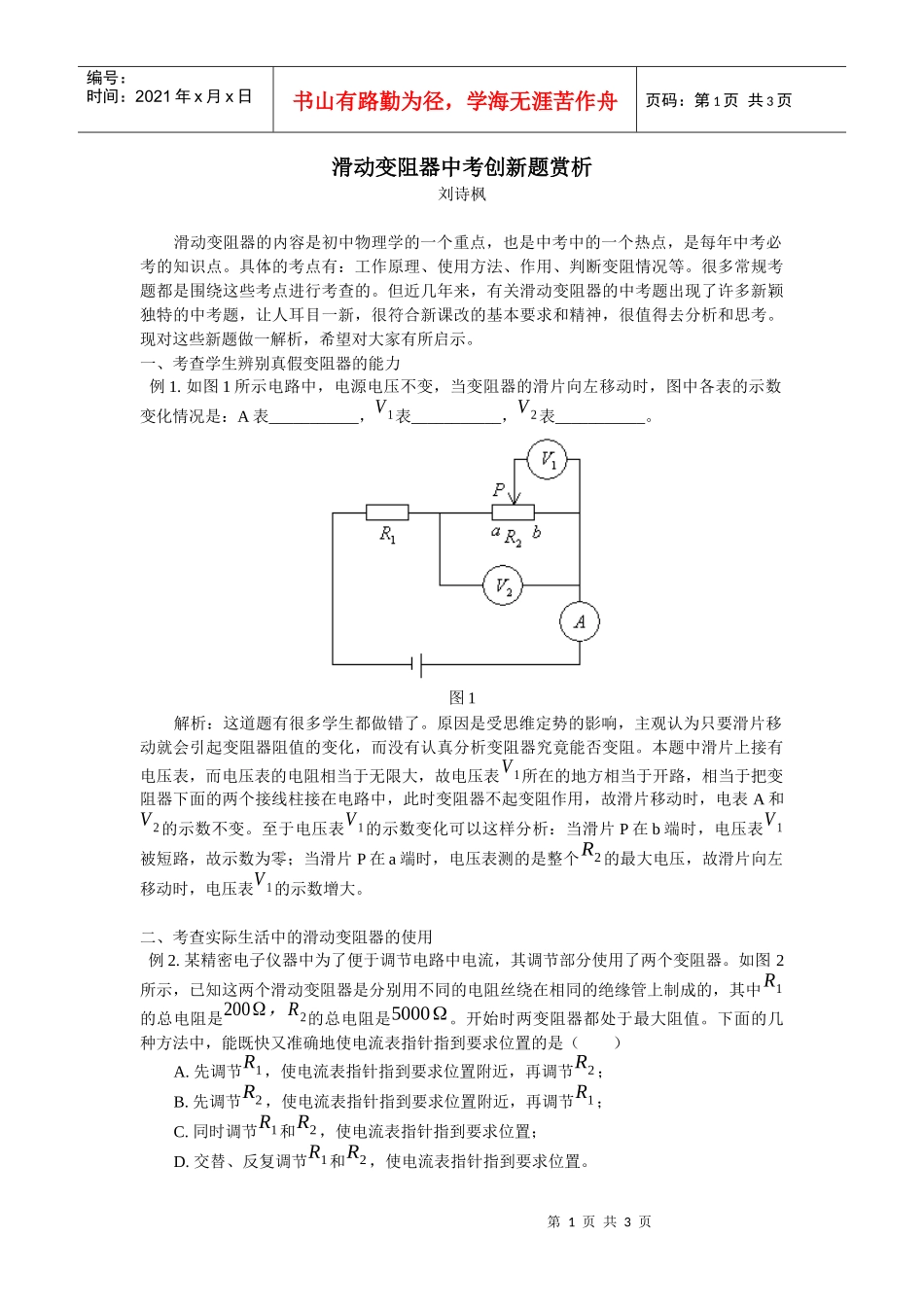

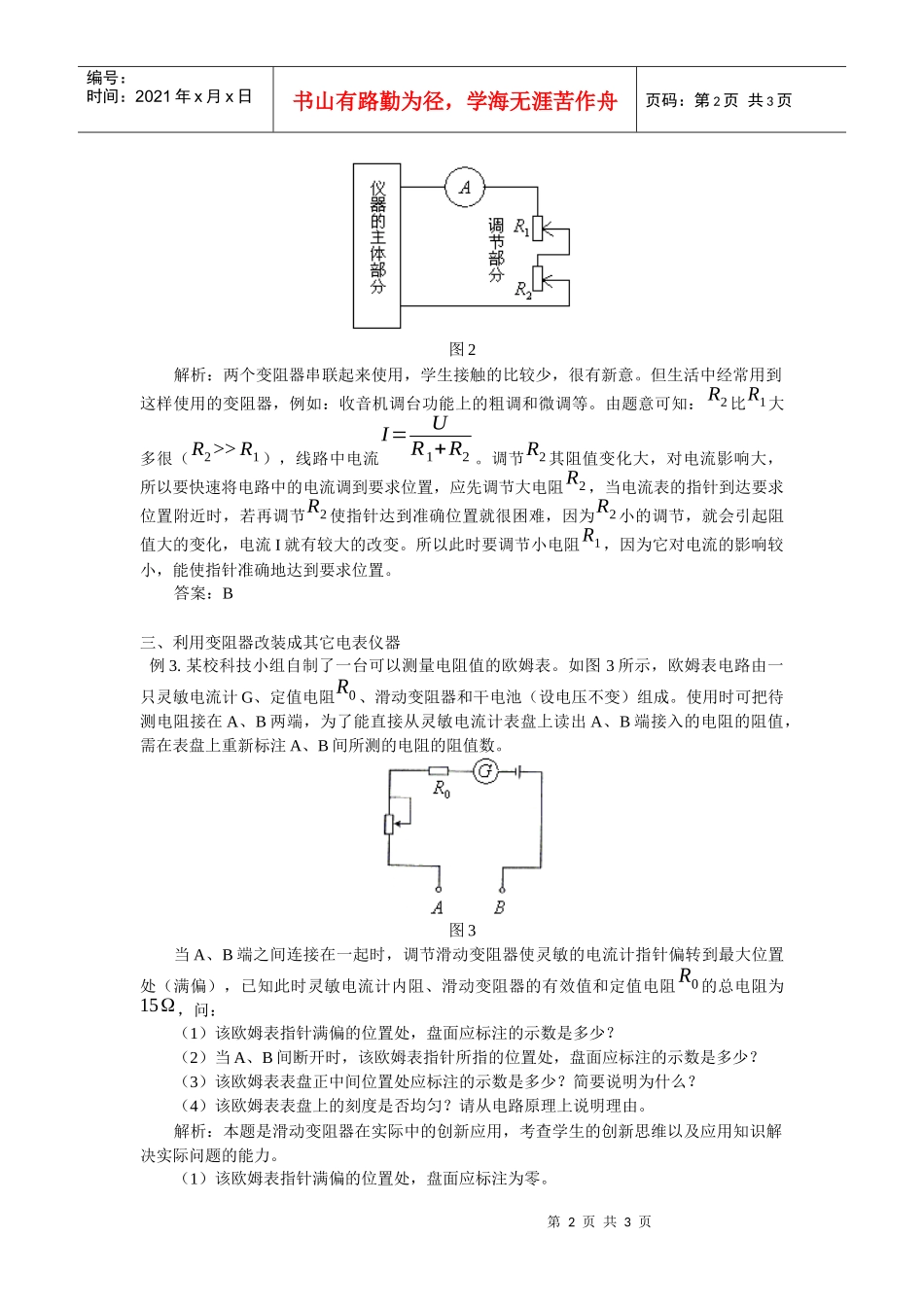

第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共3页滑动变阻器中考创新题赏析刘诗枫滑动变阻器的内容是初中物理学的一个重点，也是中考中的一个热点，是每年中考必考的知识点。具体的考点有：工作原理、使用方法、作用、判断变阻情况等。很多常规考题都是围绕这些考点进行考查的。但近几年来，有关滑动变阻器的中考题出现了许多新颖独特的中考题，让人耳目一新，很符合新课改的基本要求和精神，很值得去分析和思考。现对这些新题做一解析，希望对大家有所启示。一、考查学生辨别真假变阻器的能力例1.如图1所示电路中，电源电压不变，当变阻器的滑片向左移动时，图中各表的示数变化情况是：A表___________，V1表___________，V2表___________。图1解析：这道题有很多学生都做错了。原因是受思维定势的影响，主观认为只要滑片移动就会引起变阻器阻值的变化，而没有认真分析变阻器究竟能否变阻。本题中滑片上接有电压表，而电压表的电阻相当于无限大，故电压表V1所在的地方相当于开路，相当于把变阻器下面的两个接线柱接在电路中，此时变阻器不起变阻作用，故滑片移动时，电表A和V2的示数不变。至于电压表V1的示数变化可以这样分析：当滑片P在b端时，电压表V1被短路，故示数为零；当滑片P在a端时，电压表测的是整个R2的最大电压，故滑片向左移动时，电压表V1的示数增大。二、考查实际生活中的滑动变阻器的使用例2.某精密电子仪器中为了便于调节电路中电流，其调节部分使用了两个变阻器。如图2所示，已知这两个滑动变阻器是分别用不同的电阻丝绕在相同的绝缘管上制成的，其中R1的总电阻是200Ω，R2的总电阻是5000Ω。开始时两变阻器都处于最大阻值。下面的几种方法中，能既快又准确地使电流表指针指到要求位置的是（）A.先调节R1，使电流表指针指到要求位置附近，再调节R2；B.先调节R2，使电流表指针指到要求位置附近，再调节R1；C.同时调节R1和R2，使电流表指针指到要求位置；D.交替、反复调节R1和R2，使电流表指针指到要求位置。第2页共3页第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共3页图2解析：两个变阻器串联起来使用，学生接触的比较少，很有新意。但生活中经常用到这样使用的变阻器，例如：收音机调台功能上的粗调和微调等。由题意可知：R2比R1大多很（R2>>R1），线路中电流I=UR1+R2。调节R2其阻值变化大，对电流影响大，所以要快速将电路中的电流调到要求位置，应先调节大电阻R2，当电流表的指针到达要求位置附近时，若再调节R2使指针达到准确位置就很困难，因为R2小的调节，就会引起阻值大的变化，电流I就有较大的改变。所以此时要调节小电阻R1，因为它对电流的影响较小，能使指针准确地达到要求位置。答案：B三、利用变阻器改装成其它电表仪器例3.某校科技小组自制了一台可以测量电阻值的欧姆表。如图3所示，欧姆表电路由一只灵敏电流计G、定值电阻R0、滑动变阻器和干电池（设电压不变）组成。使用时可把待测电阻接在A、B两端，为了能直接从灵敏电流计表盘上读出A、B端接入的电阻的阻值，需在表盘上重新标注A、B间所测的电阻的阻值数。图3当A、B端之间连接在一起时，调节滑动变阻器使灵敏的电流计指针偏转到最大位置处（满偏），已知此时灵敏电流计内阻、滑动变阻器的有效值和定值电阻R0的总电阻为15Ω，问：（1）该欧姆表指针满偏的位置处，盘面应标注的示数是多少？（2）当A、B间断开时，该欧姆表指针所指的位置处，盘面应标注的示数是多少？（3）该欧姆表表盘正中间位置处应标注的示数是多少？简要说明为什么？（4）该欧姆表表盘上的刻度是否均匀？请从电路原理上说明理由。解析：本题是滑动变阻器在实际中的创新应用，考查学生的创新思维以及应用知识解决实际问题的能力。（1）该欧姆表指针满偏的位置处，盘面应标注为零。第3页共3页第2页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共3页（2）当A、B间断开时，该欧姆表指针所指的位置处，盘面应标注的示数为无穷大。（3）该欧姆表表盘正中间位置处应标注的示数为15Ω。该欧姆表表盘正中间位置，电路中的电流是指针满...
