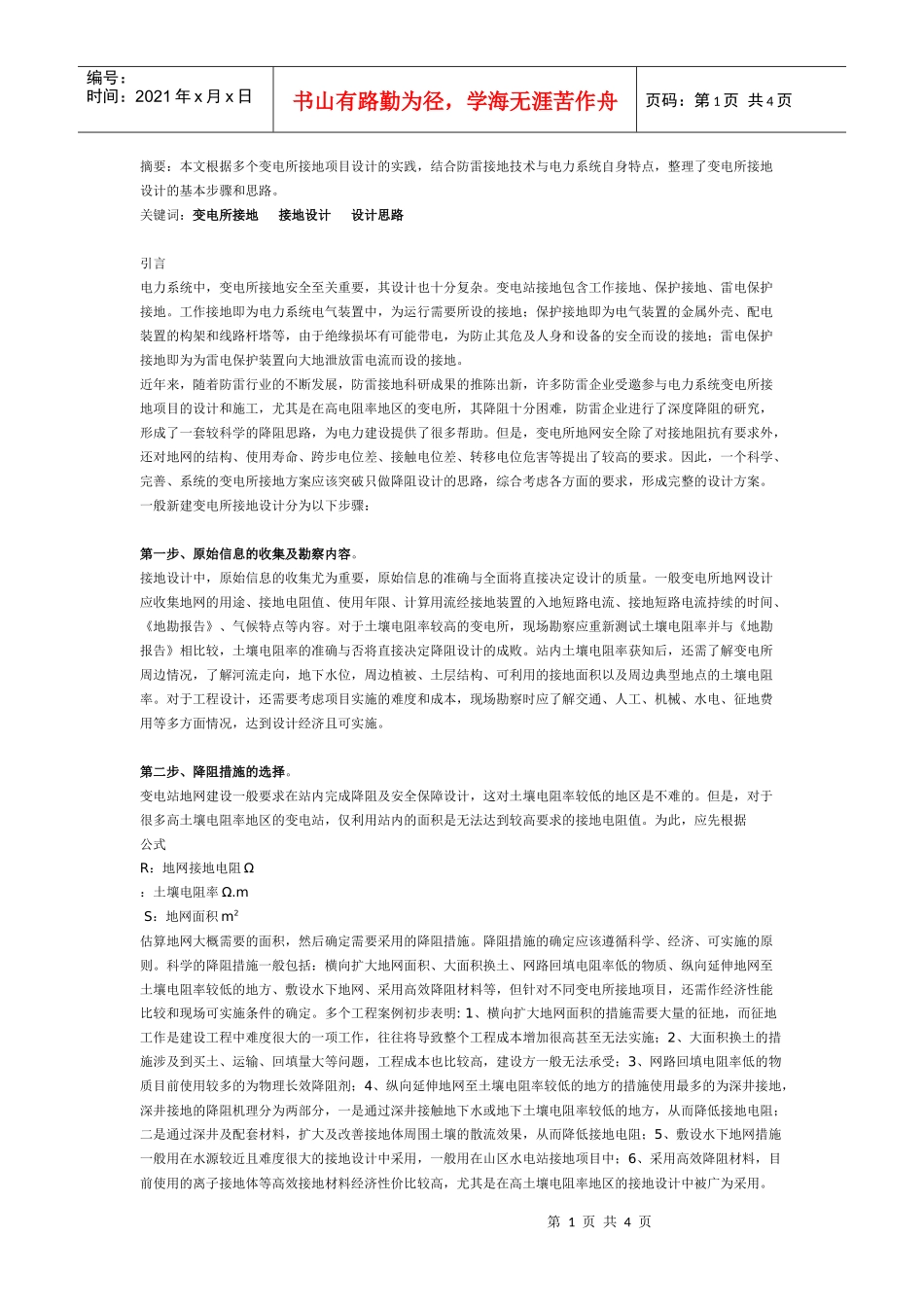

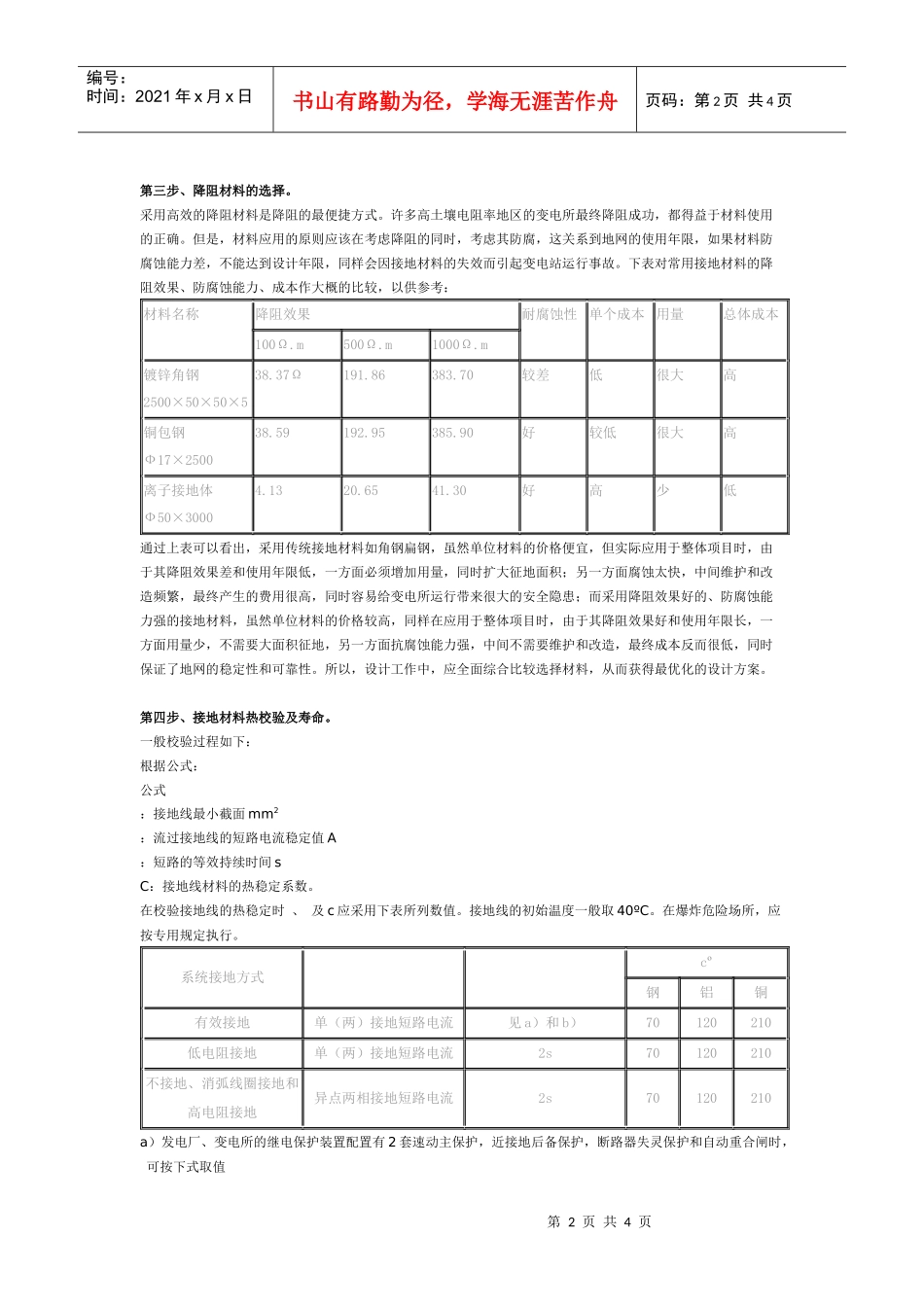

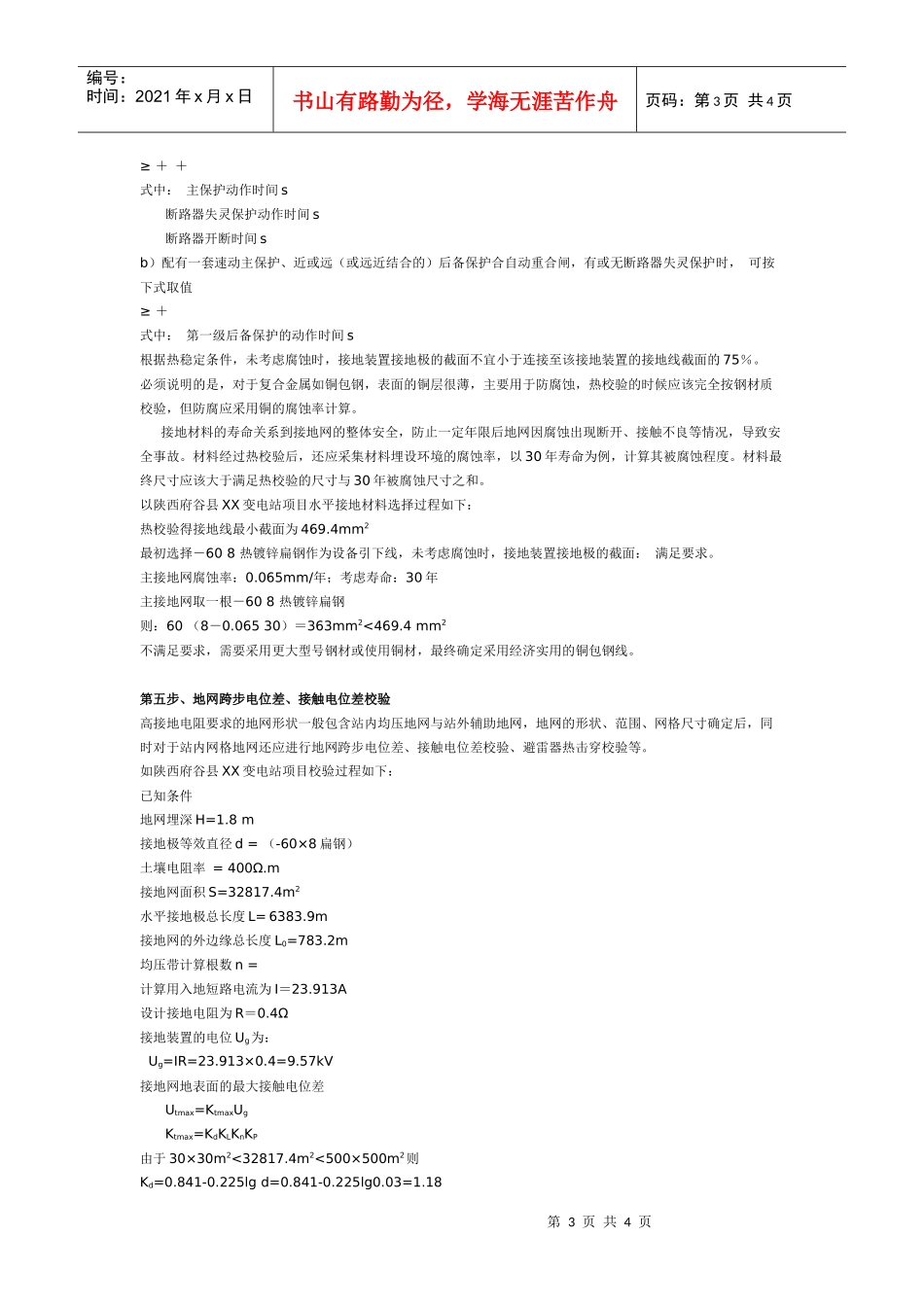

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页摘要：本文根据多个变电所接地项目设计的实践，结合防雷接地技术与电力系统自身特点，整理了变电所接地设计的基本步骤和思路。关键词：变电所接地接地设计设计思路引言电力系统中，变电所接地安全至关重要，其设计也十分复杂。变电站接地包含工作接地、保护接地、雷电保护接地。工作接地即为电力系统电气装置中，为运行需要所设的接地；保护接地即为电气装置的金属外壳、配电装置的构架和线路杆塔等，由于绝缘损坏有可能带电，为防止其危及人身和设备的安全而设的接地；雷电保护接地即为为雷电保护装置向大地泄放雷电流而设的接地。近年来，随着防雷行业的不断发展，防雷接地科研成果的推陈出新，许多防雷企业受邀参与电力系统变电所接地项目的设计和施工，尤其是在高电阻率地区的变电所，其降阻十分困难，防雷企业进行了深度降阻的研究，形成了一套较科学的降阻思路，为电力建设提供了很多帮助。但是，变电所地网安全除了对接地阻抗有要求外，还对地网的结构、使用寿命、跨步电位差、接触电位差、转移电位危害等提出了较高的要求。因此，一个科学、完善、系统的变电所接地方案应该突破只做降阻设计的思路，综合考虑各方面的要求，形成完整的设计方案。一般新建变电所接地设计分为以下步骤：第一步、原始信息的收集及勘察内容。接地设计中，原始信息的收集尤为重要，原始信息的准确与全面将直接决定设计的质量。一般变电所地网设计应收集地网的用途、接地电阻值、使用年限、计算用流经接地装置的入地短路电流、接地短路电流持续的时间、《地勘报告》、气候特点等内容。对于土壤电阻率较高的变电所，现场勘察应重新测试土壤电阻率并与《地勘报告》相比较，土壤电阻率的准确与否将直接决定降阻设计的成败。站内土壤电阻率获知后，还需了解变电所周边情况，了解河流走向，地下水位，周边植被、土层结构、可利用的接地面积以及周边典型地点的土壤电阻率。对于工程设计，还需要考虑项目实施的难度和成本，现场勘察时应了解交通、人工、机械、水电、征地费用等多方面情况，达到设计经济且可实施。第二步、降阻措施的选择。变电站地网建设一般要求在站内完成降阻及安全保障设计，这对土壤电阻率较低的地区是不难的。但是，对于很多高土壤电阻率地区的变电站，仅利用站内的面积是无法达到较高要求的接地电阻值。为此，应先根据公式R：地网接地电阻Ω：土壤电阻率Ω.mS：地网面积m2估算地网大概需要的面积，然后确定需要采用的降阻措施。降阻措施的确定应该遵循科学、经济、可实施的原则。科学的降阻措施一般包括：横向扩大地网面积、大面积换土、网路回填电阻率低的物质、纵向延伸地网至土壤电阻率较低的地方、敷设水下地网、采用高效降阻材料等，但针对不同变电所接地项目，还需作经济性能比较和现场可实施条件的确定。多个工程案例初步表明:1、横向扩大地网面积的措施需要大量的征地，而征地工作是建设工程中难度很大的一项工作，往往将导致整个工程成本增加很高甚至无法实施；2、大面积换土的措施涉及到买土、运输、回填量大等问题，工程成本也比较高，建设方一般无法承受；3、网路回填电阻率低的物质目前使用较多的为物理长效降阻剂；4、纵向延伸地网至土壤电阻率较低的地方的措施使用最多的为深井接地，深井接地的降阻机理分为两部分，一是通过深井接触地下水或地下土壤电阻率较低的地方，从而降低接地电阻；二是通过深井及配套材料，扩大及改善接地体周围土壤的散流效果，从而降低接地电阻；5、敷设水下地网措施一般用在水源较近且难度很大的接地设计中采用，一般用在山区水电站接地项目中；6、采用高效降阻材料，目前使用的离子接地体等高效接地材料经济性价比较高，尤其是在高土壤电阻率地区的接地设计中被广为采用。第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页第三步、降阻材料的选择。采用高效的降阻材料是降阻的最便捷方式。许多高土壤电阻率地区的变电所最终降阻成功，都得益于材料使用的正确。但是，材料应用的原则应该在考虑降阻的同时...
