田口式实验法与实验数据分析VIP专享VIP免费

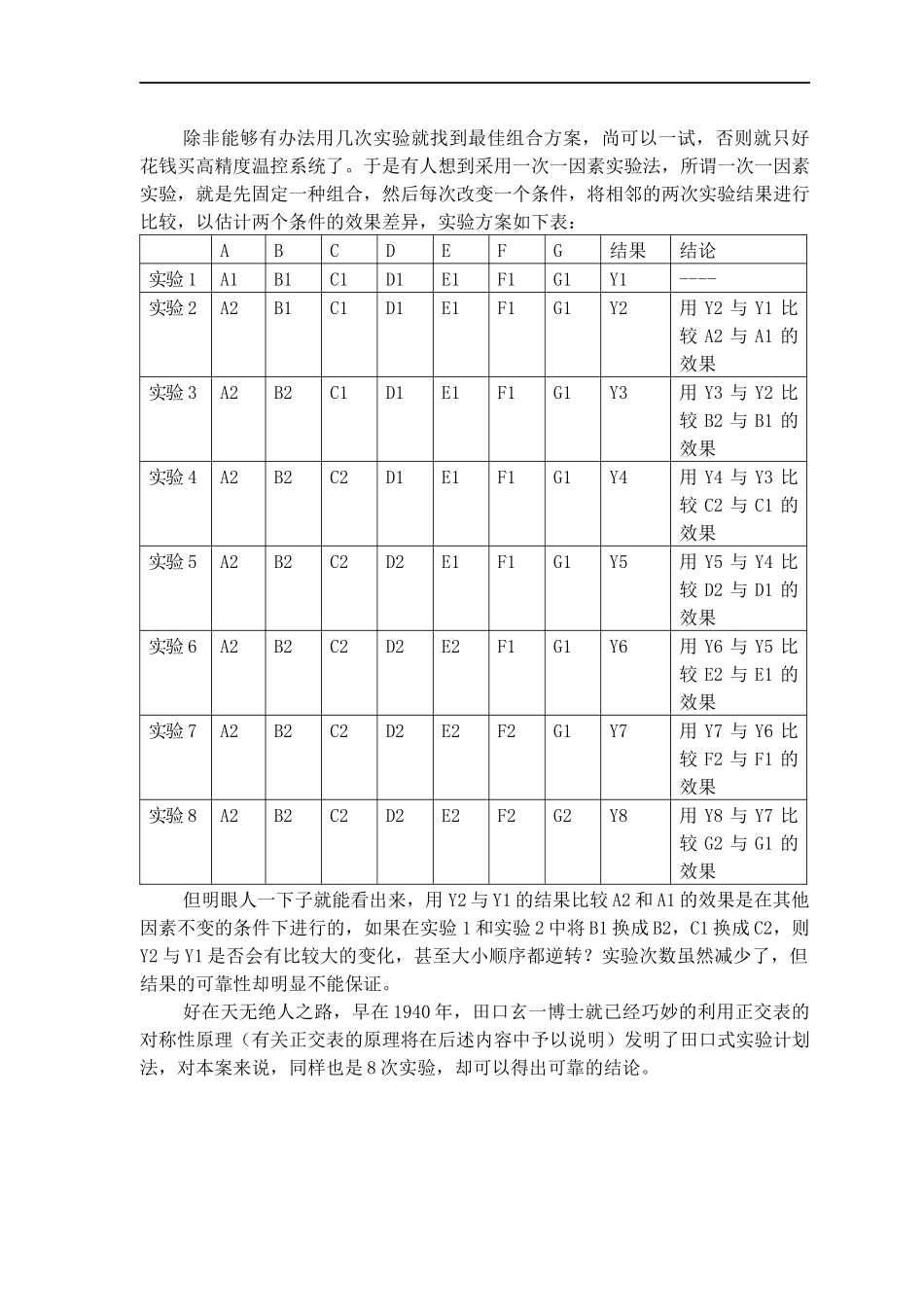

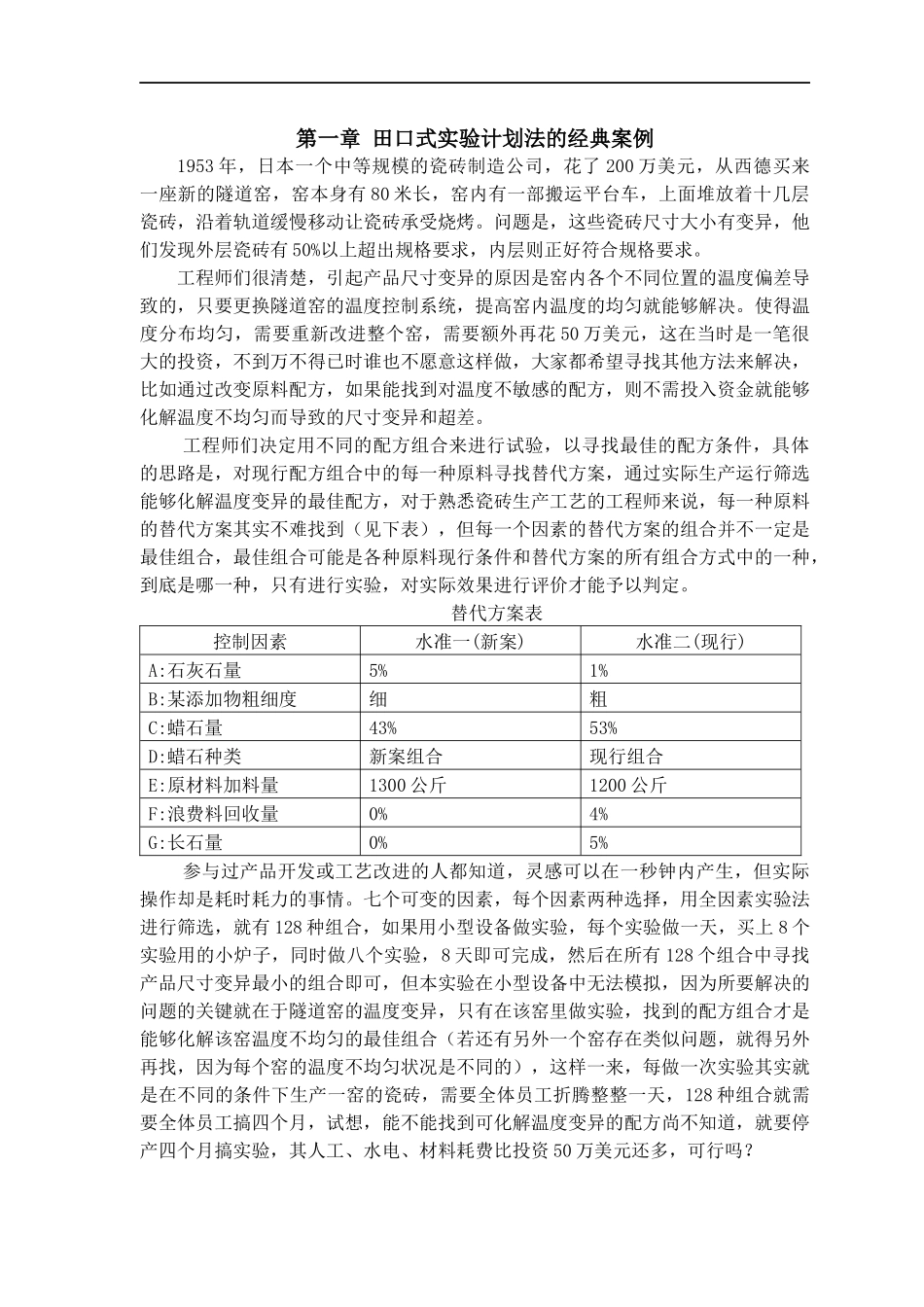

第一章田口式实验计划法的经典案例1953年，日本一个中等规模的瓷砖制造公司，花了200万美元，从西德买来一座新的隧道窑，窑本身有80米长，窑内有一部搬运平台车，上面堆放着十几层瓷砖，沿着轨道缓慢移动让瓷砖承受烧烤。问题是，这些瓷砖尺寸大小有变异，他们发现外层瓷砖有50%以上超出规格要求，内层则正好符合规格要求。工程师们很清楚，引起产品尺寸变异的原因是窑内各个不同位置的温度偏差导致的，只要更换隧道窑的温度控制系统，提高窑内温度的均匀就能够解决。使得温度分布均匀，需要重新改进整个窑，需要额外再花50万美元，这在当时是一笔很大的投资，不到万不得已时谁也不愿意这样做，大家都希望寻找其他方法来解决，比如通过改变原料配方，如果能找到对温度不敏感的配方，则不需投入资金就能够化解温度不均匀而导致的尺寸变异和超差。工程师们决定用不同的配方组合来进行试验，以寻找最佳的配方条件，具体的思路是，对现行配方组合中的每一种原料寻找替代方案，通过实际生产运行筛选能够化解温度变异的最佳配方，对于熟悉瓷砖生产工艺的工程师来说，每一种原料的替代方案其实不难找到（见下表），但每一个因素的替代方案的组合并不一定是最佳组合，最佳组合可能是各种原料现行条件和替代方案的所有组合方式中的一种，到底是哪一种，只有进行实验，对实际效果进行评价才能予以判定。替代方案表控制因素水准一(新案)水准二(现行)A:石灰石量5%1%B:某添加物粗细度细粗C:蜡石量43%53%D:蜡石种类新案组合现行组合E:原材料加料量1300公斤1200公斤F:浪费料回收量0%4%G:长石量0%5%参与过产品开发或工艺改进的人都知道，灵感可以在一秒钟内产生，但实际操作却是耗时耗力的事情。七个可变的因素，每个因素两种选择，用全因素实验法进行筛选，就有128种组合，如果用小型设备做实验，每个实验做一天，买上8个实验用的小炉子，同时做八个实验，8天即可完成，然后在所有128个组合中寻找产品尺寸变异最小的组合即可，但本实验在小型设备中无法模拟，因为所要解决的问题的关键就在于隧道窑的温度变异，只有在该窑里做实验，找到的配方组合才是能够化解该窑温度不均匀的最佳组合（若还有另外一个窑存在类似问题，就得另外再找，因为每个窑的温度不均匀状况是不同的），这样一来，每做一次实验其实就是在不同的条件下生产一窑的瓷砖，需要全体员工折腾整整一天，128种组合就需要全体员工搞四个月，试想，能不能找到可化解温度变异的配方尚不知道，就要停产四个月搞实验，其人工、水电、材料耗费比投资50万美元还多，可行吗？除非能够有办法用几次实验就找到最佳组合方案，尚可以一试，否则就只好花钱买高精度温控系统了。于是有人想到采用一次一因素实验法，所谓一次一因素实验，就是先固定一种组合，然后每次改变一个条件，将相邻的两次实验结果进行比较，以估计两个条件的效果差异，实验方案如下表：ABCDEFG结果结论实验1A1B1C1D1E1F1G1Y1----实验2A2B1C1D1E1F1G1Y2用Y2与Y1比较A2与A1的效果实验3A2B2C1D1E1F1G1Y3用Y3与Y2比较B2与B1的效果实验4A2B2C2D1E1F1G1Y4用Y4与Y3比较C2与C1的效果实验5A2B2C2D2E1F1G1Y5用Y5与Y4比较D2与D1的效果实验6A2B2C2D2E2F1G1Y6用Y6与Y5比较E2与E1的效果实验7A2B2C2D2E2F2G1Y7用Y7与Y6比较F2与F1的效果实验8A2B2C2D2E2F2G2Y8用Y8与Y7比较G2与G1的效果但明眼人一下子就能看出来，用Y2与Y1的结果比较A2和A1的效果是在其他因素不变的条件下进行的，如果在实验1和实验2中将B1换成B2，C1换成C2，则Y2与Y1是否会有比较大的变化，甚至大小顺序都逆转？实验次数虽然减少了，但结果的可靠性却明显不能保证。好在天无绝人之路，早在1940年，田口玄一博士就已经巧妙的利用正交表的对称性原理（有关正交表的原理将在后述内容中予以说明）发明了田口式实验计划法，对本案来说，同样也是8次实验，却可以得出可靠的结论。用正交表设计的实验方案ABCDEFG结果实验1A1B1C1D1E1F1G1Y1实验2A1B1C1D2E2F2G2Y2实验3A1B2C2D1E1F2G2Y3实验4A1B2C2D2E2F1G1Y4实验5A2B1C2D1E2F1G2Y5实验6A2B1C2D2E1F2G1Y6实验7A2B2C1D1E2F2G1Y7实验8A2B2C1D2E1F1G2Y8如果以上实验方案进行8次实验，然后...
