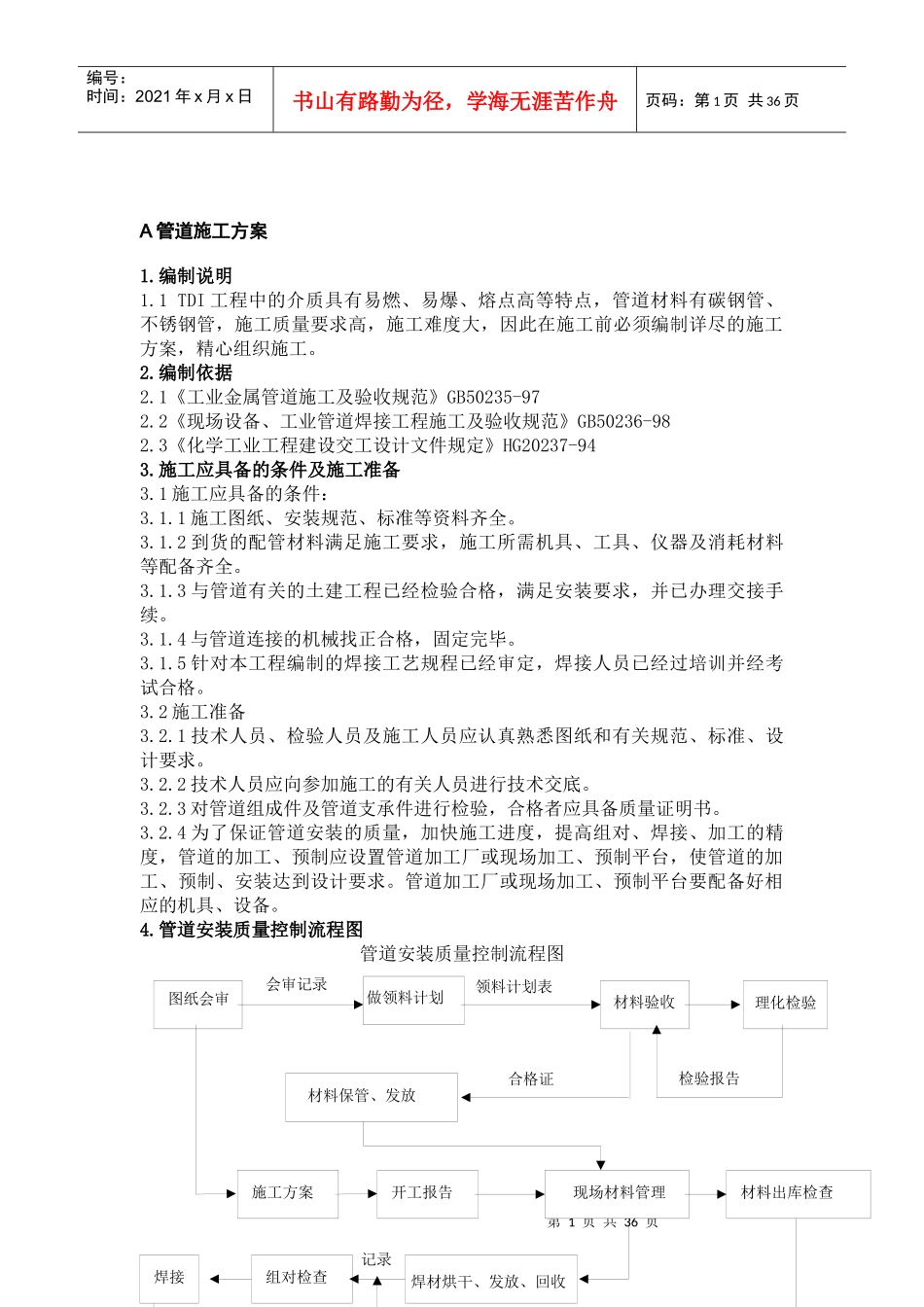

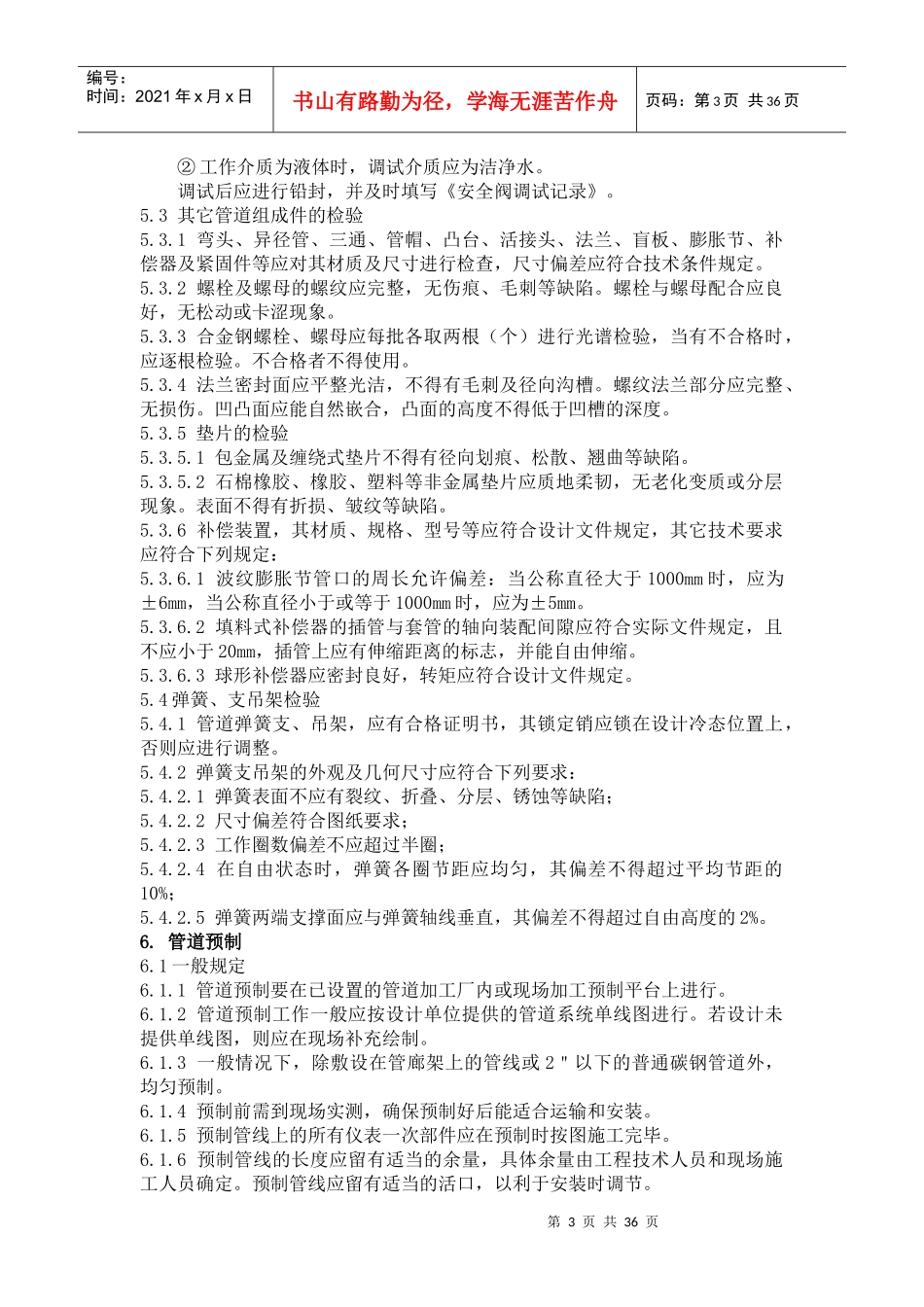

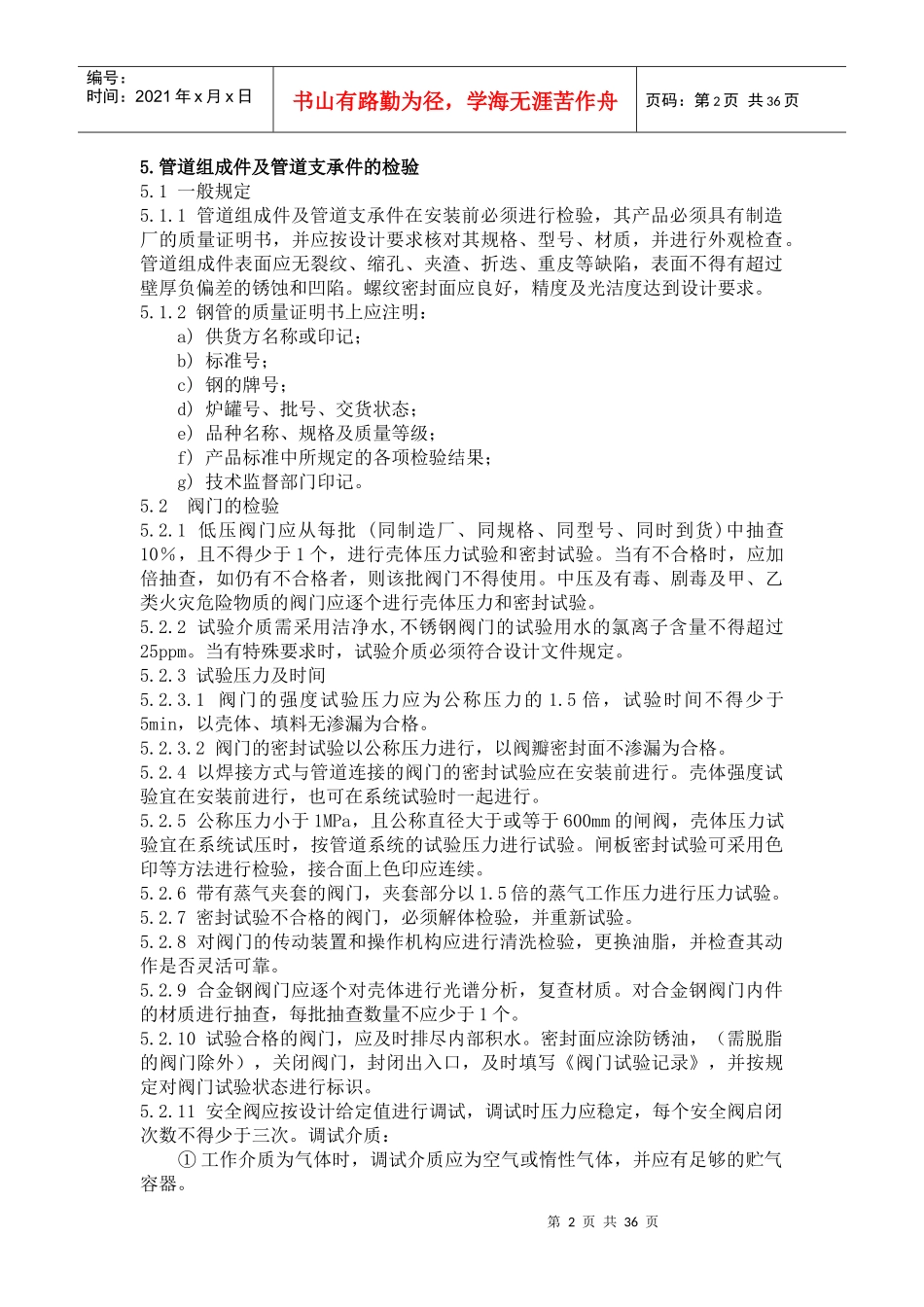

第1页共36页做领料计划材料验收理化检验图纸会审图纸会审领料计划表做领料计划材料保管、发放合格证检验报告会审记录开工报告施工方案现场材料管理材料出库检查焊接组对检查焊材烘干、发放、回收记录编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页A管道施工方案1.编制说明1.1TDI工程中的介质具有易燃、易爆、熔点高等特点，管道材料有碳钢管、不锈钢管，施工质量要求高，施工难度大，因此在施工前必须编制详尽的施工方案，精心组织施工。2.编制依据2.1《工业金属管道施工及验收规范》GB50235-972.2《现场设备、工业管道焊接工程施工及验收规范》GB50236-982.3《化学工业工程建设交工设计文件规定》HG20237-943.施工应具备的条件及施工准备3.1施工应具备的条件：3.1.1施工图纸、安装规范、标准等资料齐全。3.1.2到货的配管材料满足施工要求，施工所需机具、工具、仪器及消耗材料等配备齐全。3.1.3与管道有关的土建工程已经检验合格，满足安装要求，并已办理交接手续。3.1.4与管道连接的机械找正合格，固定完毕。3.1.5针对本工程编制的焊接工艺规程已经审定，焊接人员已经过培训并经考试合格。3.2施工准备3.2.1技术人员、检验人员及施工人员应认真熟悉图纸和有关规范、标准、设计要求。3.2.2技术人员应向参加施工的有关人员进行技术交底。3.2.3对管道组成件及管道支承件进行检验，合格者应具备质量证明书。3.2.4为了保证管道安装的质量，加快施工进度，提高组对、焊接、加工的精度，管道的加工、预制应设置管道加工厂或现场加工、预制平台，使管道的加工、预制、安装达到设计要求。管道加工厂或现场加工、预制平台要配备好相应的机具、设备。4.管道安装质量控制流程图管道安装质量控制流程图第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页5.管道组成件及管道支承件的检验5.1一般规定5.1.1管道组成件及管道支承件在安装前必须进行检验，其产品必须具有制造厂的质量证明书，并应按设计要求核对其规格、型号、材质，并进行外观检查。管道组成件表面应无裂纹、缩孔、夹渣、折迭、重皮等缺陷，表面不得有超过壁厚负偏差的锈蚀和凹陷。螺纹密封面应良好，精度及光洁度达到设计要求。5.1.2钢管的质量证明书上应注明：a)供货方名称或印记；b)标准号；c)钢的牌号；d)炉罐号、批号、交货状态；e)品种名称、规格及质量等级；f)产品标准中所规定的各项检验结果；g)技术监督部门印记。5.2阀门的检验5.2.1低压阀门应从每批(同制造厂、同规格、同型号、同时到货)中抽查10％，且不得少于1个，进行壳体压力试验和密封试验。当有不合格时，应加倍抽查，如仍有不合格者，则该批阀门不得使用。中压及有毒、剧毒及甲、乙类火灾危险物质的阀门应逐个进行壳体压力和密封试验。5.2.2试验介质需采用洁净水,不锈钢阀门的试验用水的氯离子含量不得超过25ppm。当有特殊要求时，试验介质必须符合设计文件规定。5.2.3试验压力及时间5.2.3.1阀门的强度试验压力应为公称压力的1.5倍，试验时间不得少于5min，以壳体、填料无渗漏为合格。5.2.3.2阀门的密封试验以公称压力进行，以阀瓣密封面不渗漏为合格。5.2.4以焊接方式与管道连接的阀门的密封试验应在安装前进行。壳体强度试验宜在安装前进行，也可在系统试验时一起进行。5.2.5公称压力小于1MPa，且公称直径大于或等于600mm的闸阀，壳体压力试验宜在系统试压时，按管道系统的试验压力进行试验。闸板密封试验可采用色印等方法进行检验，接合面上色印应连续。5.2.6带有蒸气夹套的阀门，夹套部分以1.5倍的蒸气工作压力进行压力试验。5.2.7密封试验不合格的阀门，必须解体检验，并重新试验。5.2.8对阀门的传动装置和操作机构应进行清洗检验，更换油脂，并检查其动作是否灵活可靠。5.2.9合金钢阀门应逐个对壳体进行光谱分析，复查材质。对合金钢阀门内件的材质进行抽查，每批抽查数量不应少于1个。5.2.10试验合格的阀门，应及时排尽内部积水。密封面应涂防锈油，（需脱脂的阀门除外），关闭阀门，封闭出入口，及时填写《阀门试验记录》，并按规定对阀门试验状态进行标识。5.2.11安全阀应按设...
