甲醇与水填料精馏塔的设计任务书VIP免费

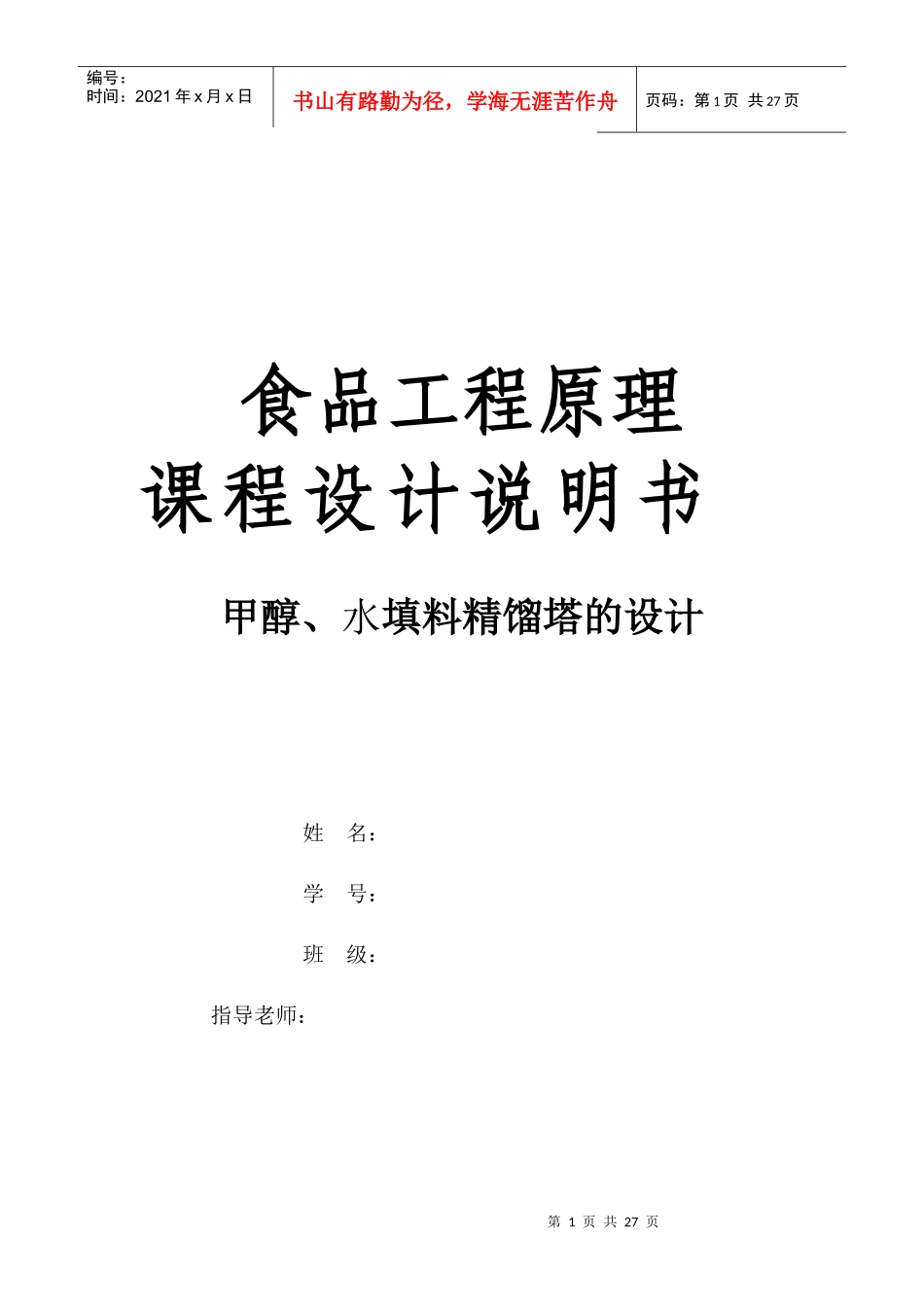

甲醇与水填料精馏塔的设计任务书_第1页
1/27

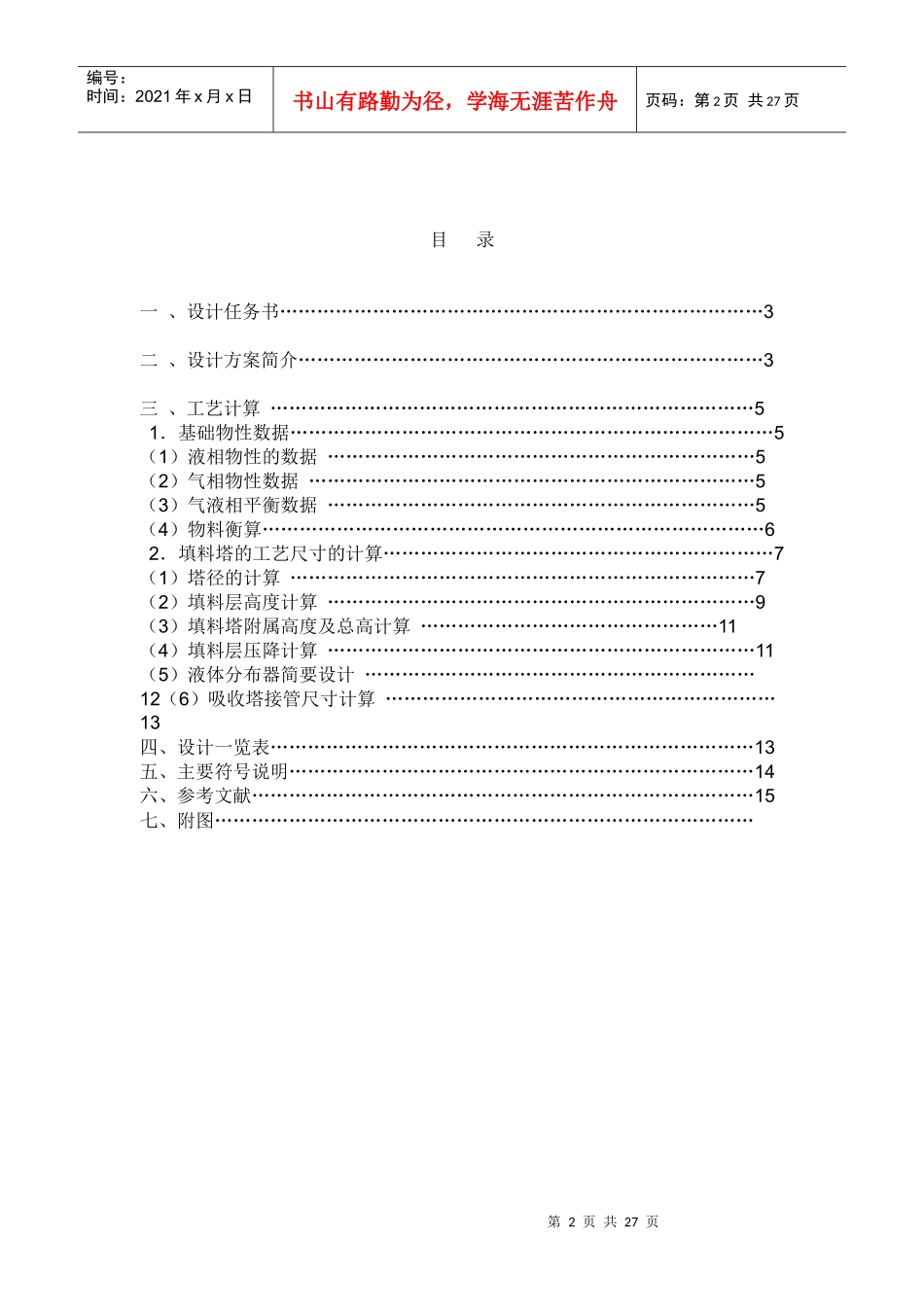

甲醇与水填料精馏塔的设计任务书_第2页
2/27

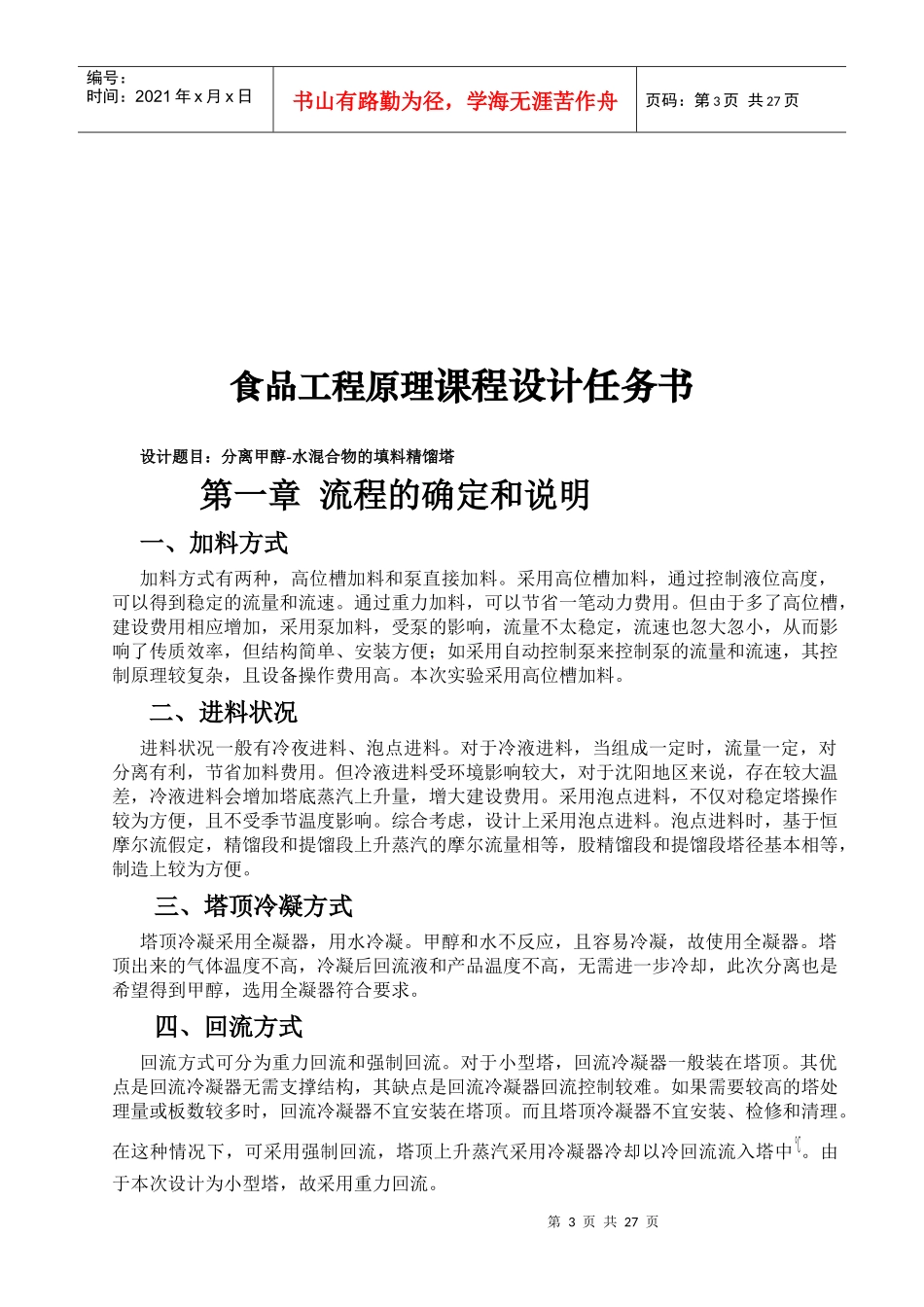

甲醇与水填料精馏塔的设计任务书_第3页
3/27
第1页共27页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共27页食品工程原理课程设计说明书甲醇、水填料精馏塔的设计姓名:学号:班级:指导老师:第2页共27页第1页共27页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共27页目录一、设计任务书……………………………………………………………………3二、设计方案简介…………………………………………………………………3三、工艺计算……………………………………………………………………51.基础物性数据……………………………………………………………………5(1)液相物性的数据……………………………………………………………5(2)气相物性数据………………………………………………………………5(3)气液相平衡数据……………………………………………………………5(4)物料衡算………………………………………………………………………62.填料塔的工艺尺寸的计算………………………………………………………7(1)塔径的计算…………………………………………………………………7(2)填料层高度计算……………………………………………………………9(3)填料塔附属高度及总高计算…………………………………………11(4)填料层压降计算……………………………………………………………11(5)液体分布器简要设计………………………………………………………12(6)吸收塔接管尺寸计算………………………………………………………13四、设计一览表……………………………………………………………………13五、主要符号说明…………………………………………………………………14六、参考文献………………………………………………………………………15七、附图……………………………………………………………………………第3页共27页第2页共27页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共27页食品工程原理课程设计任务书设计题目:分离甲醇-水混合物的填料精馏塔第一章流程的确定和说明一、加料方式加料方式有两种,高位槽加料和泵直接加料。采用高位槽加料,通过控制液位高度,可以得到稳定的流量和流速。通过重力加料,可以节省一笔动力费用。但由于多了高位槽,建设费用相应增加,采用泵加料,受泵的影响,流量不太稳定,流速也忽大忽小,从而影响了传质效率,但结构简单、安装方便;如采用自动控制泵来控制泵的流量和流速,其控制原理较复杂,且设备操作费用高。本次实验采用高位槽加料。二、进料状况进料状况一般有冷夜进料、泡点进料。对于冷液进料,当组成一定时,流量一定,对分离有利,节省加料费用。但冷液进料受环境影响较大,对于沈阳地区来说,存在较大温差,冷液进料会增加塔底蒸汽上升量,增大建设费用。采用泡点进料,不仅对稳定塔操作较为方便,且不受季节温度影响。综合考虑,设计上采用泡点进料。泡点进料时,基于恒摩尔流假定,精馏段和提馏段上升蒸汽的摩尔流量相等,股精馏段和提馏段塔径基本相等,制造上较为方便。三、塔顶冷凝方式塔顶冷凝采用全凝器,用水冷凝。甲醇和水不反应,且容易冷凝,故使用全凝器。塔顶出来的气体温度不高,冷凝后回流液和产品温度不高,无需进一步冷却,此次分离也是希望得到甲醇,选用全凝器符合要求。四、回流方式回流方式可分为重力回流和强制回流。对于小型塔,回流冷凝器一般装在塔顶。其优点是回流冷凝器无需支撑结构,其缺点是回流冷凝器回流控制较难。如果需要较高的塔处理量或板数较多时,回流冷凝器不宜安装在塔顶。而且塔顶冷凝器不宜安装、检修和清理。在这种情况下,可采用强制回流,塔顶上升蒸汽采用冷凝器冷却以冷回流流入塔中°C。由于本次设计为小型塔,故采用重力回流。第4页共27页第3页共27页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共27页五、加热方式加热方式分为直接蒸汽和间接蒸汽加热。直接蒸汽加热直接由塔底进入塔内。由于重组分是水,故省略加热装置。但在一定的回流比条件下,塔底蒸汽对回流液有稀释作用,使理论塔板数增...
