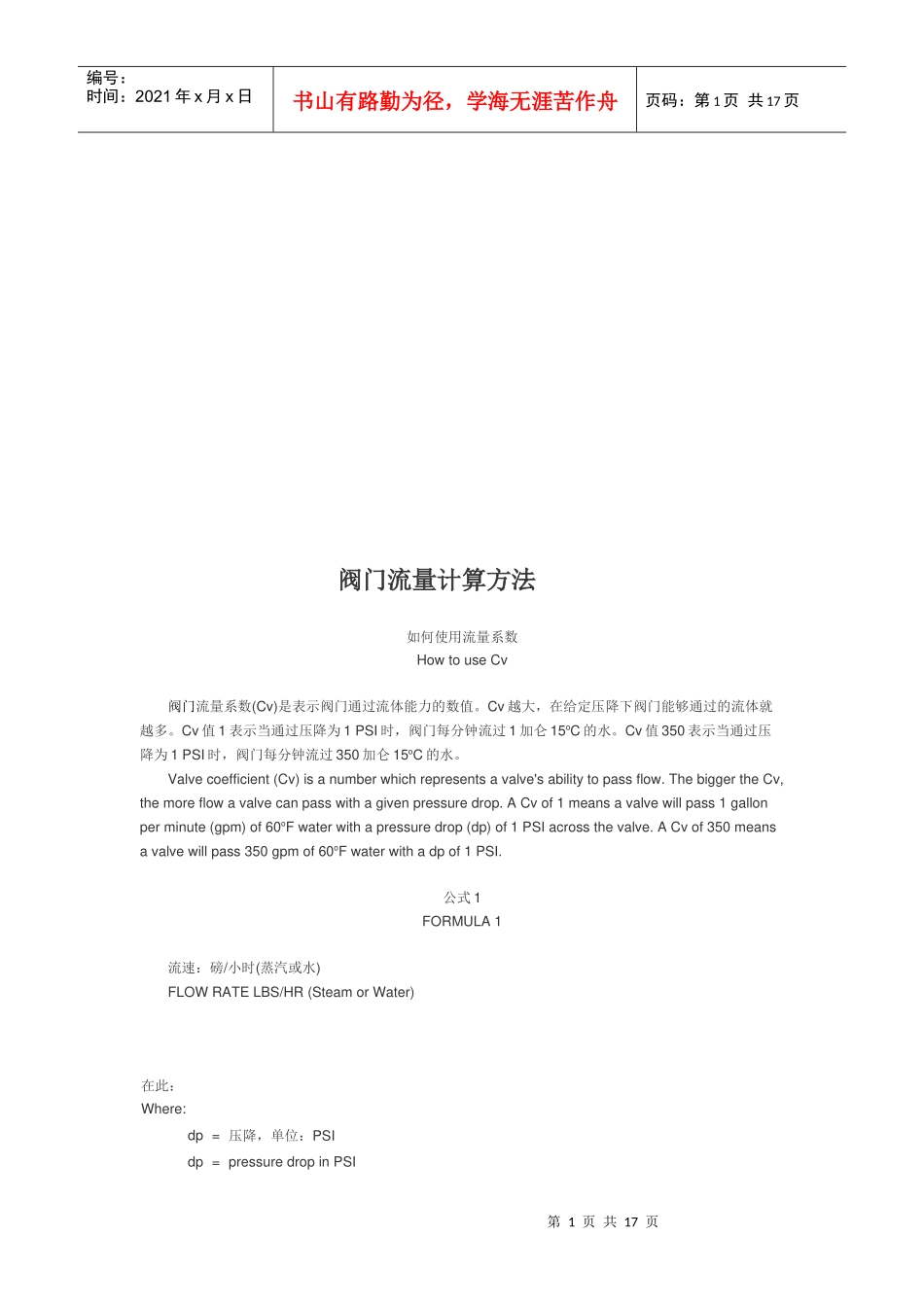

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页阀门流量计算方法如何使用流量系数HowtouseCv阀门流量系数(Cv)是表示阀门通过流体能力的数值。Cv越大，在给定压降下阀门能够通过的流体就越多。Cv值1表示当通过压降为1PSI时，阀门每分钟流过1加仑15oC的水。Cv值350表示当通过压降为1PSI时，阀门每分钟流过350加仑15oC的水。Valvecoefficient(Cv)isanumberwhichrepresentsavalve'sabilitytopassflow.ThebiggertheCv,themoreflowavalvecanpasswithagivenpressuredrop.ACvof1meansavalvewillpass1gallonperminute(gpm)of60oFwaterwithapressuredrop(dp)of1PSIacrossthevalve.ACvof350meansavalvewillpass350gpmof60oFwaterwithadpof1PSI.公式1FORMULA1流速：磅/小时(蒸汽或水)FLOWRATELBS/HR(SteamorWater)在此：Where:dp=压降，单位：PSIdp=pressuredropinPSI第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页F=流速，单位：磅/小时F=flowrateinlbs./hr.=比容积的平方根，单位：立方英尺/磅(阀门下游)=squarerootofaspecificvolumeinft3/lb.(downstreamofvalve)公式2FORMULA2流速：加伦/分钟(水或其它液体)FLOWRATEGPM(Waterorotherliquids)在此：Where:dp=压降，单位：PSIdp=pressuredropinPSISg=比重Sg=specificgravityQ=流速，单位：加伦/分钟Q=flowrateinGPM局限性LIMITATIONS上列公式在下列条件下无效：Aboveformulasarenotvalidunderthefollowingconditions:a.对于可压缩性流体，如果压降超过进口压力的一半。Forcompressiblefluids,wherepressuredropexceedshalftheinletpressure.b.对于不可压缩性流体，如果压降产生空穴或闪蒸。Fornon-compressiblefluids,wherepressuredropcausescavitationorflashing.c.对于双相流体，如蒸汽-水混合流体。Fordual-phaseflowsuchassteam-watermixtures.例子EXAMPLE第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页1.通过DN350,压力等级Class900的压力密封闸阀，水温400oF，压力为1500PSIG，流速为5,000,000磅/小时的压降是多少？Whatisthepressuredropthrougha14"Class900pressuresealgatevalvewith400oFwater,1500PSIG,and5,000,000lbs/hrflowrate?解：采用公式1Solution:Useformula1.F=5,000,000=0.137(从水温为400oF的表中得到)=0.137(fromchartforwaterat400oF)Cv=9150(来自本页)Cv=9150(frompage26)2.DN350xDN300xDN350，压力等级Class900缩喉管压力密封闸阀，其它条件与例1相同，求压降。Whatisthepressuredropthrougha14"x12"x14"Class900Venturipressuresealgatevalvewiththesameconditionsasexample1.解：采用公式1Solution:Useformula1.Cv=6285(来自本页)Cv=6285(frompage26)3.温度900oF,压力1200PSI，流速500,000磅/小时的蒸汽应用中压降小于5PSI的压力等级Class2500闸阀的最小通径是多少？WhatisthesmallestClass2500gatevalvethatwillhavelessthana5PSIpressuredropin900oF,1200PSIsteamserviceataflowrateof500,000lbs/hr?解：采用公式1Solution:Useformula1.F=500,000=0.785(来自900oF,1200PSIG蒸汽表)=0.785(fromchartforsteamat900oF,1200PSIG)==2.24第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页最接近的、较大的Cv是DN250压力等级Class2500闸阀，其Cv是3130。这里是压降小于5PSIG的最小的阀门。TheclosesthigherCvisa10"Class2500gatewithaCvof3130.Thisisthesmallestvalvewithapressuredroplessthan5PSIG.水和蒸汽的备选特性SelectedPropertiesofWaterandSteam水的(下游)ForWater(Downstream)所有压力等级AllPressures温度(oF)Temperature(oF)1002003004005006000.1270.1290.1320.1370.1430.154蒸汽的(下游)ForSteam(Downstream)压力PSIGPressurePSIG温度(oF)Temperature(oF)Sat500600700800900100011001002003004005006007008009001000110012001300140016001800200025003000400050001.971.461.211.060.9500.8650.8010.7470.7...
