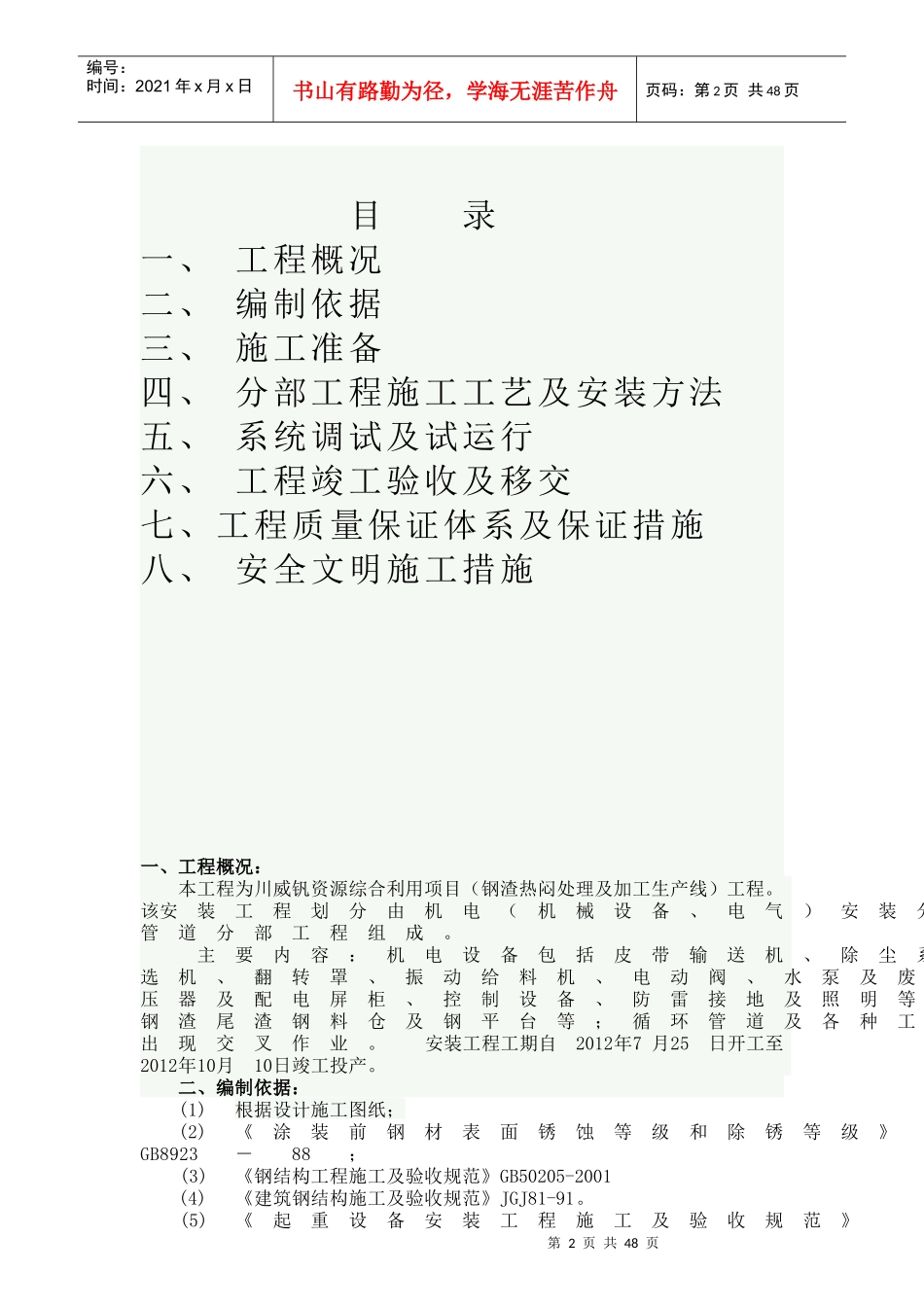

钢渣热闷处理及加工生产线（安装）工程施工组织设计编制人：审核人：批准人：四川省劲诚建筑安装工程有限公司2012年7月23日第2页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共48页目录一、工程概况二、编制依据三、施工准备四、分部工程施工工艺及安装方法五、系统调试及试运行六、工程竣工验收及移交七、工程质量保证体系及保证措施八、安全文明施工措施一、工程概况：本工程为川威钒资源综合利用项目（钢渣热闷处理及加工生产线）工程。该安装工程划分由机电（机械设备、电气）安装分部工程、钢结构分部工程、管道分部工程组成。主要内容：机电设备包括皮带输送机、除尘系统、棒磨机、筛分机、磁选机、翻转罩、振动给料机、电动阀、水泵及废水处理设备、除铁器、电力变压器及配电屏柜、控制设备、防雷接地及照明等，钢结构制作安装（皮带通廊钢渣尾渣钢料仓及钢平台等；循环管道及各种工艺管道等。种类繁杂，而且会出现交叉作业。安装工程工期自2012年7月25日开工至2012年10月10日竣工投产。二、编制依据：(1)根据设计施工图纸；(2)《涂装前钢材表面锈蚀等级和除锈等级》GB8923－88；(3)《钢结构工程施工及验收规范》GB50205-2001(4)《建筑钢结构施工及验收规范》JGJ81-91。(5)《起重设备安装工程施工及验收规范》第3页共48页第2页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共48页GB50278－98；(6)《机械设备安装工程施工及验收通用规范》GB50231－98；(7)《破碎、粉磨设备安装工程施工及验收规范》GB50276-98；(8)《架空送电线路施工及验收规范》（GBJ-233-90）(9)《工业金属管道工程施工及验收规范》GB50235—97(10)《现场设备、工业管道焊接工程施工及验收规范》GB50236—98(11)《电气装置安装工程接地装置施工及验收规范》GB50169-2006(12)《建筑电气工程施工质量验收规范》（GB50303—2002）三、施工准备1.设备、材料的交货验收所有设备、材料到达施工现场后，我单位和监理人共同对其采购的设备材料进行现场开箱检查，检查项目包括：货物的外观质量、数量、品牌、型号规格、性能、重量及尺寸等，检查后出具一份验收清单。对到达施工现场的所有设备，我单位指派专人进行看管并进行必要的防护对主要的零部件采取专门措施防护，确保到场设备的安全。2、安装前向监理提供的资料安装工作开始前，向监理单位提供主要设备、材料的资料复印件，供监理工程师审批或确认，资料复印件包括：⑴设备总图、部件总图等施工安装图纸及安装技术说明书；⑵设备出厂合格证和技术说明书；⑶制造验收资料和质量证书。⑷钢材、管道产品质量证名书和合格证。所有设备均安装在车间和已开挖平整好的的场地内。各车间开挖后的平台地基较为坚实，边坡都依据具体地质情况作处理，确保运行期和系统完工后不会出现塌方或水土流失。安装期充分考虑地面排水，主要道路路面将作合理铺设，确保安装期与运行期搬运与吊装安全。所有机械设备在安装之前，必须待基础具备足够承载能力，安装控制线必须准确无误，得到监理工程师的允许，并认真阅读安装说明书后，才能按规定步骤安装。各主要设备安装前须准备的资料：⑴设备总图、部件总图、重要的零件图等施工安装图纸及安装技术说明书；⑵设备出厂合格证和技术说明书；⑶制造验收资料和质量证书；⑷安装用控制点位置图；⑸安装使用的基准线，应能控制设备的安装尺寸和安装精度；设置安装基准线用的基准点应牢固、可靠、便于使用，并应保留到安装验收合格后方能拆除。⑹安装检测选用框式水平仪和经纬仪作为检测工具。⑺安装前，按设备需要起吊的最大重量配备吊装设备、相应的钢丝绳卸扣和运输车辆。3、复测检查安装基础及预埋件安装基础的位置、几何尺寸和质量要求，按照国家标准《钢筋混凝土工程第4页共48页第3页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共48页施工及验收规范》的规定，进行验收并做好记录。设备安装前对设备基础位置和几何尺寸再次进行核实和检查，方能安装。安装基础表面和地脚螺栓预留孔中的油污、碎石、泥土、积水等应彻底清除干净；预埋地脚螺...
