钢结构制作施工细则(doc 64页)VIP免费

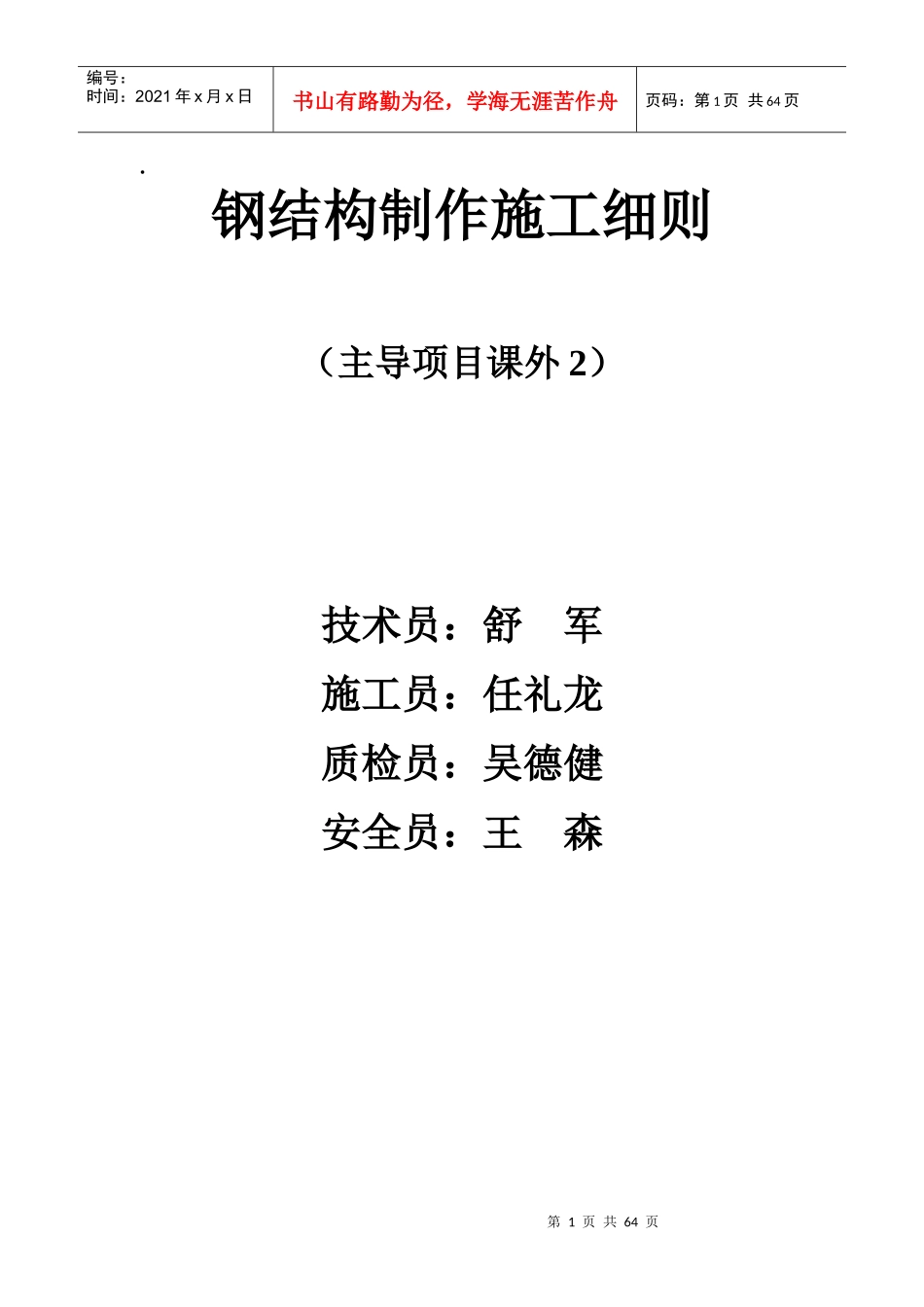

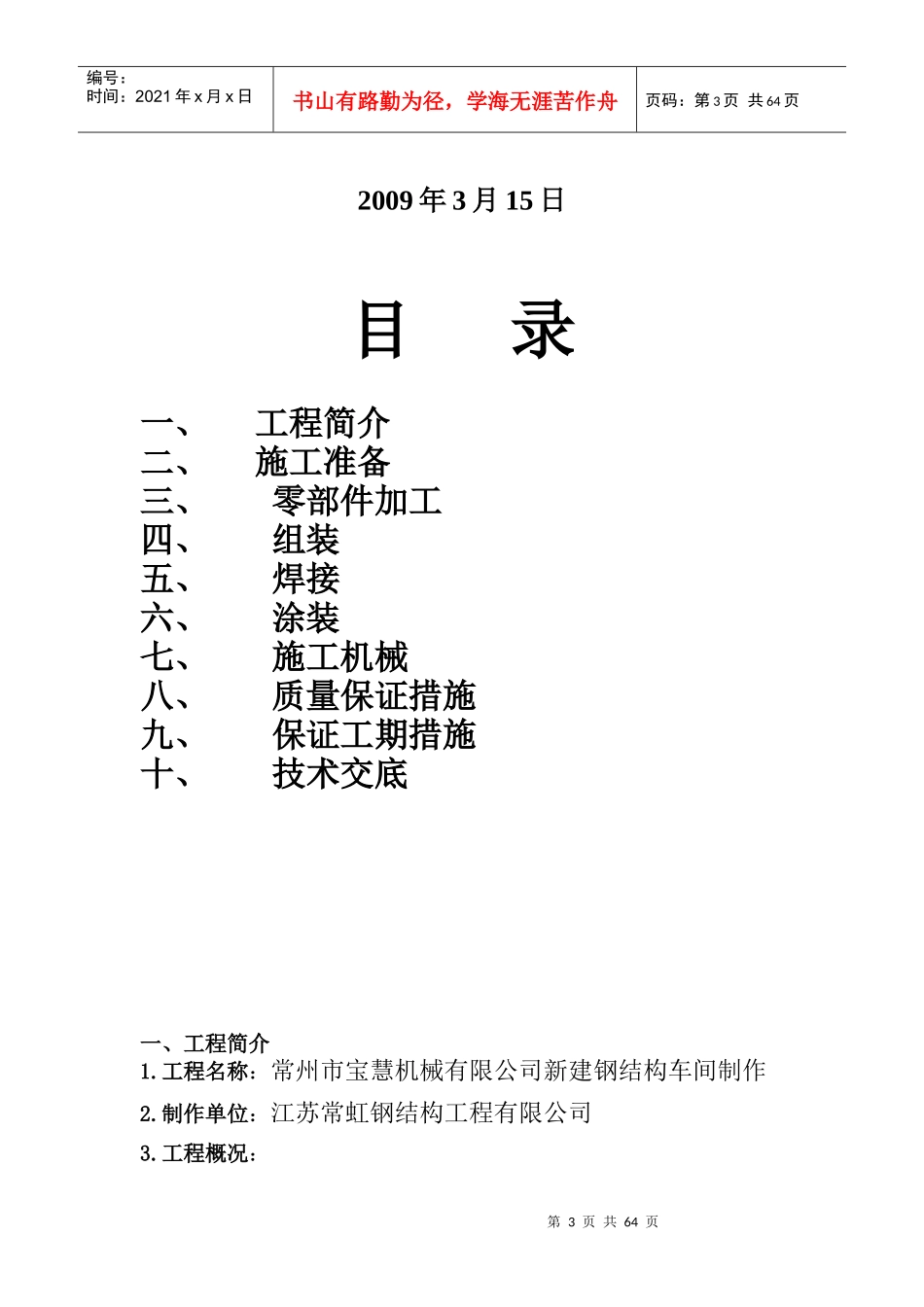

第1页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共64页.钢结构制作施工细则（主导项目课外2）技术员：舒军施工员：任礼龙质检员：吴德健安全员：王森第2页共64页第1页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共64页钢结构制作施工细则（技术员）编制：舒军审核：吴德建王森任礼龙第3页共64页第2页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共64页2009年3月15日目录一、工程简介二、施工准备三、零部件加工四、组装五、焊接六、涂装七、施工机械八、质量保证措施九、保证工期措施十、技术交底一、工程简介1.工程名称：常州市宝慧机械有限公司新建钢结构车间制作2.制作单位：江苏常虹钢结构工程有限公司3.工程概况：第4页共64页第3页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共64页3.1该工程宝慧机械有限公司新建钢结构车间工程。3.2车间跨度33+33米，柱距9.5米，总长108米，檐口标高20.500米，屋面排水坡度为1：20.3.3本工程结构重要类别为丙类，建筑安全等级为二级，主结构设计合理使用年限为50年。3.4受甲方委托仅设计该工程钢结构部分，建筑，水，电，暖，通等由甲方另行委托设计。4.工程特点：4.1本工程为常州市宝慧机械有限公司新建钢结构车间制作工程，车间跨度为33米+33米，柱距9.5米，总长108米，檐口标高20.500米，屋面排水坡度为1：20。主钢架（梁，柱）及其连接端板、节点板、加劲板采用Q345B钢，檩条、拉条、隅撑、支撑系统及檩托连接板等采用Q235钢。吊车梁及其连接板采用Q345B钢。全部型钢及钢板均应符合《碳素结构钢》（GB700—88）及《低合金结构钢》（GB1591-88）的技术要求，钢材出厂均应具有抗拉强度、屈服强度、伸长率和冷弯实验及碳、磷、硫的化学成分的极限含量的合格保证，钢材到厂后应复验。钢结构的钢材应符合以下规定：（1）钢材的抗拉强度实测值与屈服强度实测值的比值不应小于1.2。（2）钢材应有明显的屈服台阶，且伸长率应大于20%。(3)钢材应有良好的可焊性和合格的冲击韧性。4.2自动焊或半自动焊采用的焊丝和焊剂，应保证其熔敷金属的力学性能不低于现行国家标准《碳素钢埋弧焊用焊剂》GB/T5293和《低合金钢埋弧焊用焊剂》GB/T12470中相关规定。（1）焊接Q235时，可采用HO8A,HO8E型焊丝配合中锰型，高锰型焊剂，或采用HO8Mn、HO8MnA型焊丝配合无锰型、低锰型焊剂。4.3二氧化碳气体保护焊采用HO8Mn2Si,、HO8Mn2SiA焊丝配合相应的焊剂。4.4手工焊接采用的焊条，应符合现行国家标准《碳钢焊条》GB/T5117或《低合金钢焊条》GB/T5118的规定，选择的焊条型号应与主体金属力学性能相适应。对直接承受动力荷载或震动荷载且需要验算疲劳的结构，宜采用低氢型焊条。焊接方法钢号焊接材料备注手工焊Q235E4303型焊条4.5高强度螺栓应符合现行国家标准《钢结构用高强度大六角头螺第5页共64页第4页共64页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共64页栓》GB/T1228、《钢结构用大六角螺母》GB/T1229、《钢结构用大六角螺栓、大六角螺母、垫圈技术条件》GB/T1231或《钢结构用扭剪型高强度螺栓连接副》GB/T3632,《钢结构用扭剪型高强度螺栓连接副》GB/T3632、《钢结构用扭剪型高强度螺栓连接副技术条件》GB/T3633的规定。4.6锚栓采用现行国家标准《碳素结构钢》GB700-88中的规定Q235钢制成，并采用双螺母。4.7普通螺栓应符合现行国家标准《六角头螺栓C级》GB/T5780和《六角头螺栓》GB/T5782的规定。5焊接与制作：5.1焊接H型钢梁，钢柱的焊脚尺寸为8MM，未注明焊缝同较薄焊件厚度，焊缝长度为满焊。焊接H型钢的翼缘板拼接缝和腹板拼接缝的间距不应小于200MM。翼缘板拼接长度不应小于2倍板宽：腹板拼接宽度不应小于300MM，长度不应小于600MM。5.2钢架构件的翼缘与端板的连接，应采用全熔透对接焊缝，焊缝等级为二级。腹板与端板的连接，应采用脚对接组合焊缝或与腹板等强的角焊缝。坡口形式应符合现行国家标准《气焊，手工电弧焊及气体保护焊焊接坡口的基本形式与尺寸》GB/T95的规定。5.3焊缝检验(1)所有...
