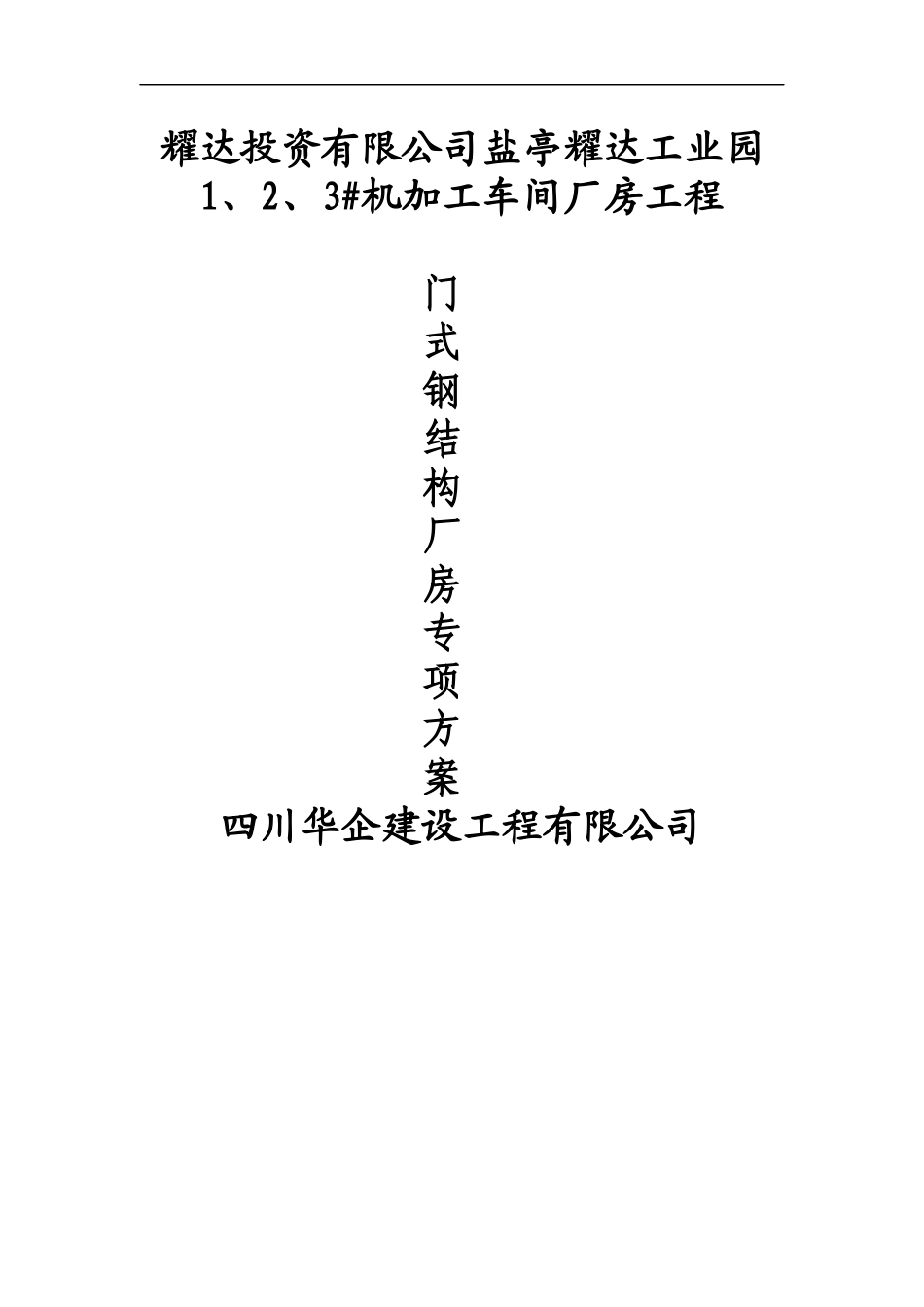

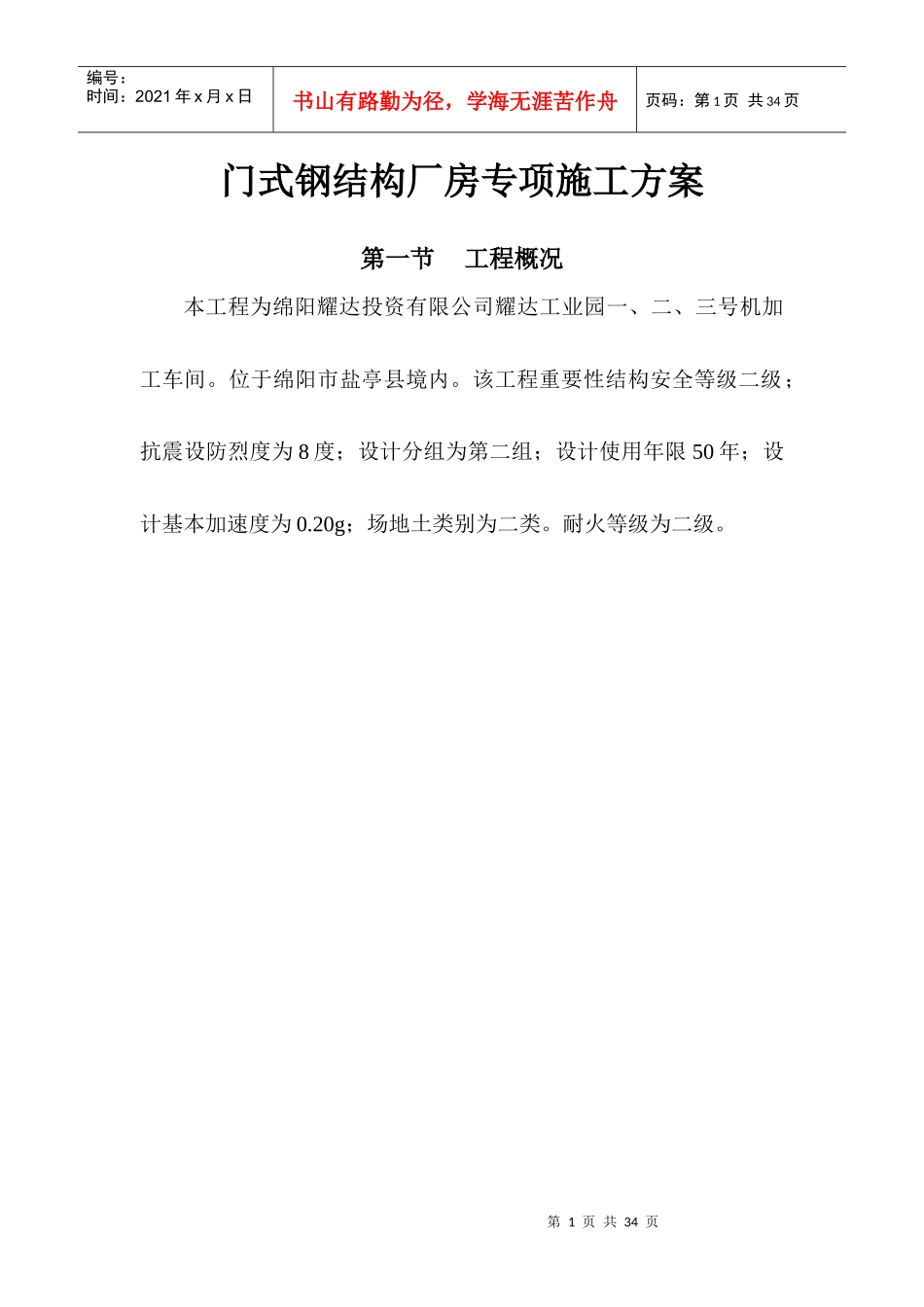

耀达投资有限公司盐亭耀达工业园1、2、3#机加工车间厂房工程门式钢结构厂房专项方案四川华企建设工程有限公司第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共34页门式钢结构厂房专项施工方案第一节工程概况本工程为绵阳耀达投资有限公司耀达工业园一、二、三号机加工车间。位于绵阳市盐亭县境内。该工程重要性结构安全等级二级；抗震设防烈度为8度；设计分组为第二组；设计使用年限50年；设计基本加速度为0.20g；场地土类别为二类。耐火等级为二级。第2页共34页第1页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共34页该机加工车间下结构为现浇钢筋混凝土独立基础，上部结构为门式钢架。设计总长度78.48米，宽度为36.48米，设计最高高度为8.80米，1、2#厂房土0.00相当于绝对标高389.90米,3#厂房土0.00相当于绝对标高390.50米,设计最大跨距为18.00。基础设计深埋设深度为1.80米，以粉质粘土层为地基持力层，地基承载力特征值fak≥145KPa，超挖、超深部分采用基础短柱增高来调整柱顶达到设计标高，基础及短柱砼强度为C25，垫层C10。本工程除主钢架及屋面檩条采用Q345-B钢外，其余均采用Q235-B钢。手工焊时，Q235刚材或Q235与Q345之间焊接采用E4301~E4312系列焊条，Q345钢材之间焊接采用E5003~E5016系列焊条，自动焊，焊丝采用H08A。所使用的普通螺栓为C级，螺栓、螺帽和垫片采用Q235钢。高强螺栓为10.9级，摩擦型高强螺栓，摩擦系数不小于0.45。为了保证该工程的钢结构制作安装符合设计和施工规范要求，特编制本方案。第3页共34页第2页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共34页第二节工程特点（1）工期紧本工程钢结构施工工期较紧张，所以必须合理安排各阶段的工作时间及相互交接时间，且明确各工序的最迟交接时间，以保证工程如期完工。（2）构件品种多本工程因各种钢构件均需工厂加工制作，然后装车运输至工地，各种构配件必须有组织、有计划按图纸要求加工分类，小构件须分类打包作到有条不紊，以保证质量和工期。（3）施工场地本工程为单层轻型钢结构，各种构件布置必须分类就近堆放，尽量减少材料的二次搬运，同时合理安排起重机行走路线，以提高工效。（4）雨季施工钢结构在安装过程中，须作雨季施工安全技术措施，同时做好防第4页共34页第3页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共34页雨、防构件生锈腐蚀措施以及防构件污染措施，以保证工程施工安全和工程质量。第三节钢构件的制作1、钢结构制作主要工艺流程（1）原材料的预埋处→合格→抛丸→底漆→校正→供使用进料→抽样复验→→不合格→返料（2）工字型构件制作：材料验收→校平→下料→打磨→组对→焊接→调校→零件加工→摩擦面处理→装配零件→焊接→调校→钻孔→打磨→涂装→编号→验收（3）轻型型材构件制作下料→拼接→校正→钻孔→附件、连接件组合→附件、连接件焊接→校验打磨→涂装→验收2、一般加工制作工艺2.1、加工制作的基本要求（1）放样、切割流程图第5页共34页第4页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共34页（2）放样A、号料前应先确认材质和熟悉工艺的要求，然后根据排版图、下料清单、零件草图和电脑实样图进行号料。B、号料装配等使用的钢卷尺必须定期经计量部门校核，合格后才能使用。C、号料的母材须平直无损伤及其它缺陷，否则应先矫正或剔除。D、划线精度：第6页共34页第5页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共34页项目允许偏差（mm）基准线、孔距位置≤0.5零件外形尺寸≤0.1E、划线后应标明基准线、中心线和检验控制点，作记号时不得使用凿子一类工具。少量的冲标记其深度应不大于0.5mm，钢板上不应留下任何永久性的划线痕迹。F、号料后按质保体系文件规定做好材质标记移植工作。（3）切割和铣削、刨削A、切割前应清除母材表面的油污、铁锈和潮气，切割后气割表面应光滑无裂纹，熔渣和飞溅物应除去。B、气割的精度要求：项目允许偏差（mm）零件的宽度和长度±1.0切...
