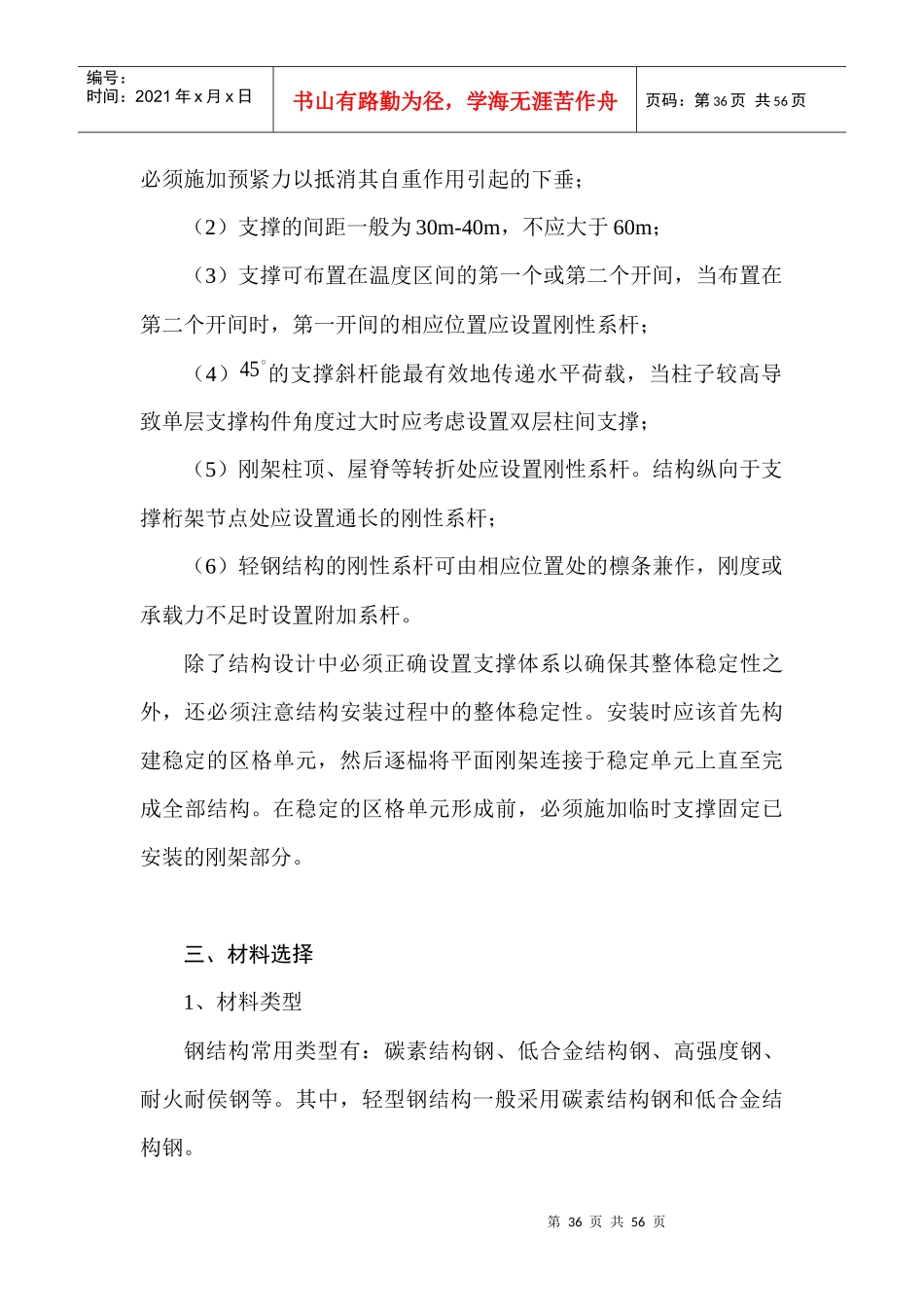

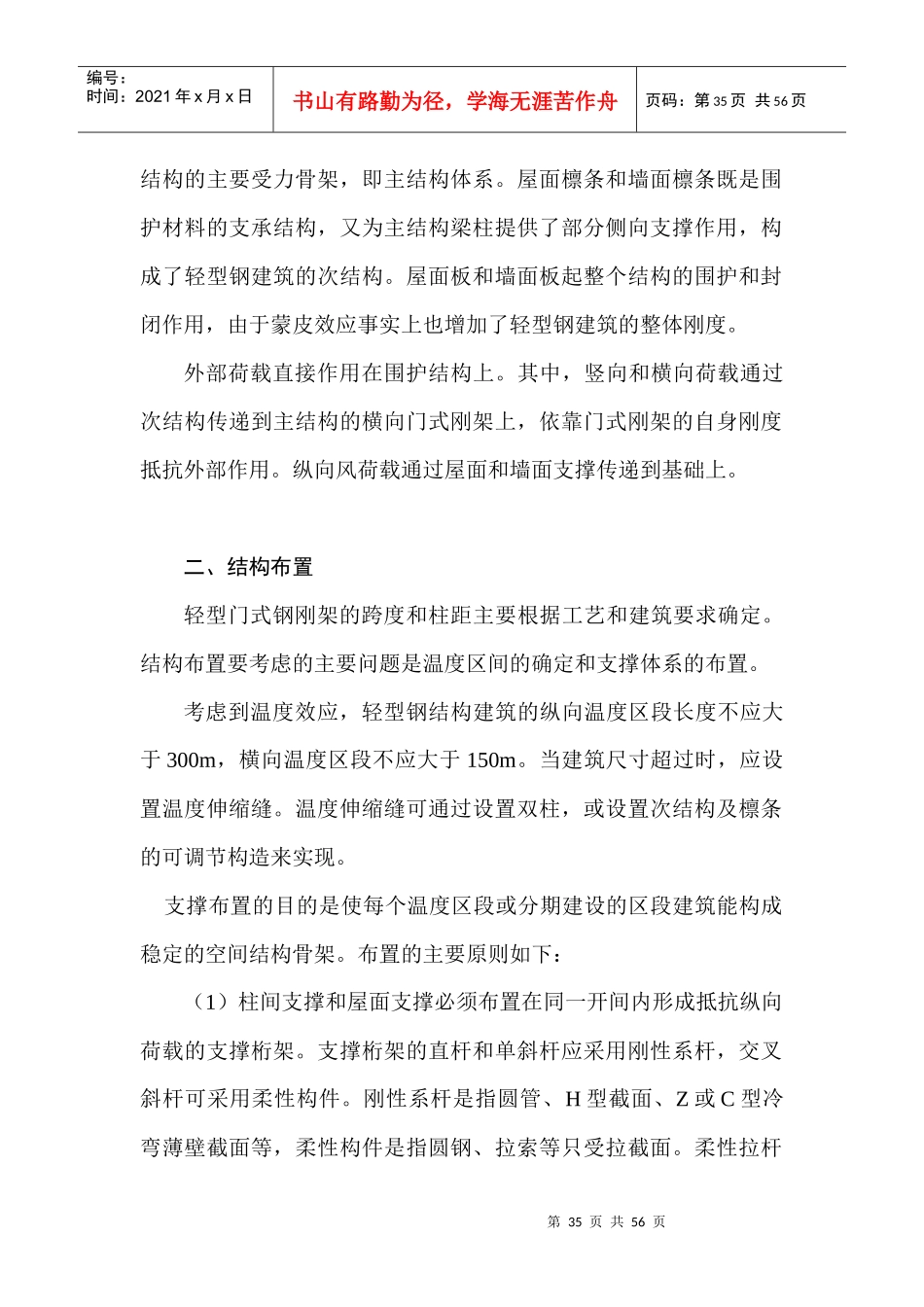

第34页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第34页共56页第二章轻型门式钢刚架设计的基本理论第一节结构布置和材料选用一、结构组成轻型门式钢刚架的结构体系包括以下组成部分：（1）主结构：横向刚架（包括中部和端部刚架）、楼面梁、托梁、支撑体系等；（2）次结构：屋面檩条和墙面檩条等；（3）围护结构：屋面板和墙板；（4）辅助结构：楼梯、平台、扶栏等；（5）基础。图2-1给出了轻型门式钢刚架组成的图示说明。图2-1轻型钢结构的组成平面门式刚架和支撑体系再加上托梁、楼面梁等组成了轻型钢第35页共56页第34页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第35页共56页结构的主要受力骨架，即主结构体系。屋面檩条和墙面檩条既是围护材料的支承结构，又为主结构梁柱提供了部分侧向支撑作用，构成了轻型钢建筑的次结构。屋面板和墙面板起整个结构的围护和封闭作用，由于蒙皮效应事实上也增加了轻型钢建筑的整体刚度。外部荷载直接作用在围护结构上。其中，竖向和横向荷载通过次结构传递到主结构的横向门式刚架上，依靠门式刚架的自身刚度抵抗外部作用。纵向风荷载通过屋面和墙面支撑传递到基础上。二、结构布置轻型门式钢刚架的跨度和柱距主要根据工艺和建筑要求确定。结构布置要考虑的主要问题是温度区间的确定和支撑体系的布置。考虑到温度效应，轻型钢结构建筑的纵向温度区段长度不应大于300m，横向温度区段不应大于150m。当建筑尺寸超过时，应设置温度伸缩缝。温度伸缩缝可通过设置双柱，或设置次结构及檩条的可调节构造来实现。支撑布置的目的是使每个温度区段或分期建设的区段建筑能构成稳定的空间结构骨架。布置的主要原则如下：（1）柱间支撑和屋面支撑必须布置在同一开间内形成抵抗纵向荷载的支撑桁架。支撑桁架的直杆和单斜杆应采用刚性系杆，交叉斜杆可采用柔性构件。刚性系杆是指圆管、H型截面、Z或C型冷弯薄壁截面等，柔性构件是指圆钢、拉索等只受拉截面。柔性拉杆第36页共56页第35页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第36页共56页必须施加预紧力以抵消其自重作用引起的下垂；（2）支撑的间距一般为30m-40m，不应大于60m；（3）支撑可布置在温度区间的第一个或第二个开间，当布置在第二个开间时，第一开间的相应位置应设置刚性系杆；（4）45∘的支撑斜杆能最有效地传递水平荷载，当柱子较高导致单层支撑构件角度过大时应考虑设置双层柱间支撑；（5）刚架柱顶、屋脊等转折处应设置刚性系杆。结构纵向于支撑桁架节点处应设置通长的刚性系杆；（6）轻钢结构的刚性系杆可由相应位置处的檩条兼作，刚度或承载力不足时设置附加系杆。除了结构设计中必须正确设置支撑体系以确保其整体稳定性之外，还必须注意结构安装过程中的整体稳定性。安装时应该首先构建稳定的区格单元，然后逐榀将平面刚架连接于稳定单元上直至完成全部结构。在稳定的区格单元形成前，必须施加临时支撑固定已安装的刚架部分。三、材料选择1、材料类型钢结构常用类型有：碳素结构钢、低合金结构钢、高强度钢、耐火耐侯钢等。其中，轻型钢结构一般采用碳素结构钢和低合金结构钢。第37页共56页第36页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第37页共56页（1）碳素结构钢按含碳量的大小，碳素结构钢可分为低碳钢、中碳钢和高碳钢。一般而言，含碳量为0.03—0.25%的称为低碳钢；含碳量在0.26—0.60%之间的称为中碳钢；含碳量在0.60—2.00%的称为高碳钢。含碳量越高钢材强度越高，建筑结构中主要使用低碳钢。按钢材质量，碳素结构钢可分为A、B、C、D四个等级，由A到D表示质量由低到高。不同质量等级对冲击韧性（夏比V型缺口试验）的要求有区别。A级无冲击功的规定；B级要求提供20℃时冲击功Ak≥27J（纵向）；C级要求提供0℃时冲击功Ak≥27J（纵向）；D级要求提供-20℃时冲击功Ak≥27J（纵向）。按冶炼中的脱氧方法，钢材可分为沸腾钢（F）、半镇静钢(b)、镇静钢(Z)和特殊镇静钢(TZ)四类。碳素结构钢的牌号和表示方式见表2-1所示。表2-1碳素结构钢的表示方法牌号质量等级脱氧方法...
