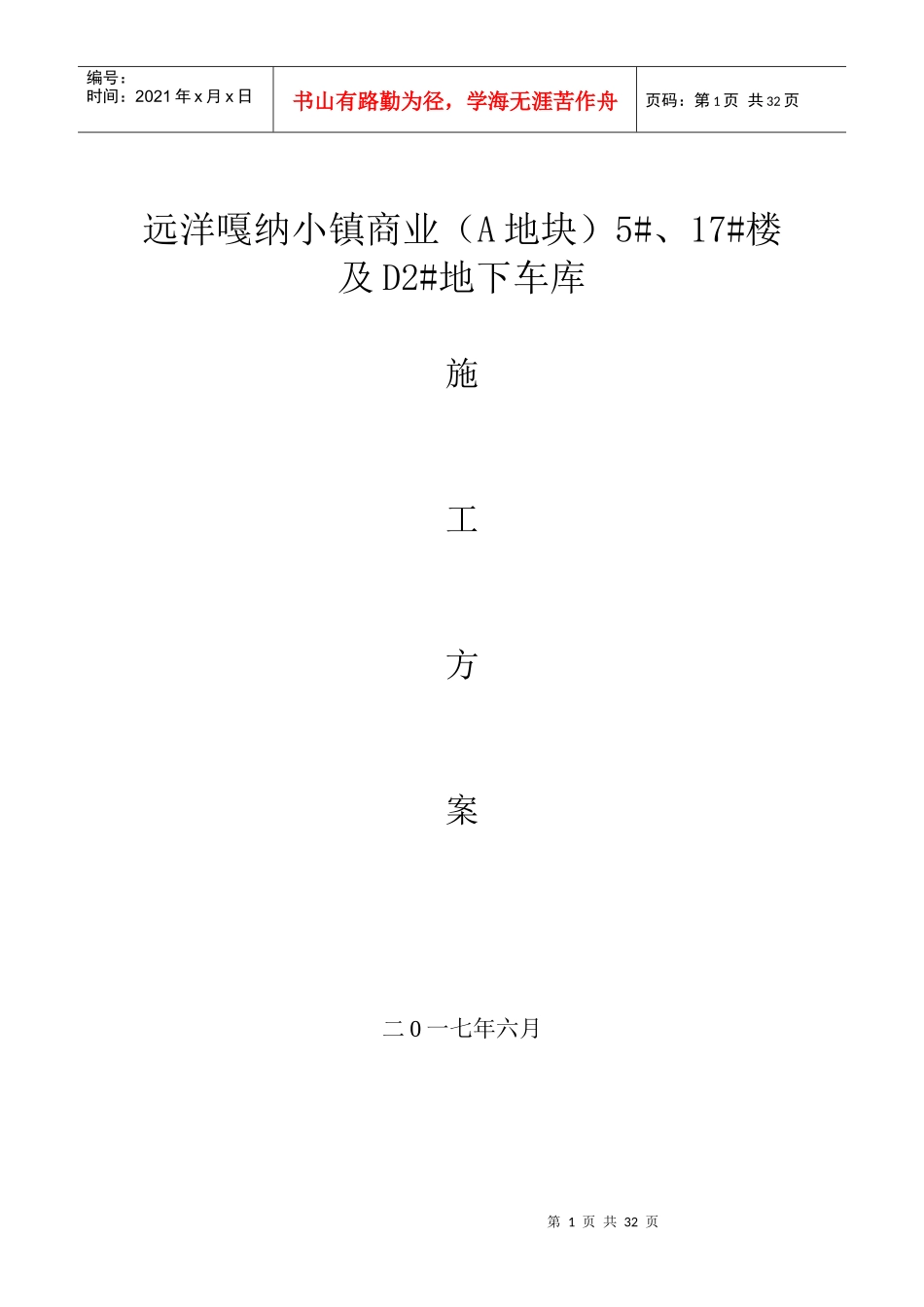

第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共32页远洋嘎纳小镇商业（A地块）5#、17#楼及D2#地下车库施工方案二0一七年六月第2页共32页第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共32页目录编制说明第一章工程概况第二章工程地质情况第三章降水井布置依据第四章降水方案平面布置图第五章计划工期第六章施工现场人员、材料投入计划第七章施工前准备工作第八章降水井的施工工艺第九章安全文明施工措施第十章工期保障措施第十一章质量保证措施第十二章文明施工第十三章应急预案第十四章降水工程的辅助措施第3页共32页第2页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共32页编制说明（一）、编制目的我公司承接远洋嘎纳小镇商业（A地块）5#、17#楼及D2#地下车库降水工程，采用井点降水。为了保证在规定工期内保质保量完成工程任务，特编此施工方案，旨在指导降水、施工全过程。（二）、编制依据1、远洋嘎纳小镇商业（A地块）5#、17#楼及D2#地下车库降水工程2、《岩土工程勘察报告》（2017—014—3）3、《建筑变形测量规范》JGJ8-20164、《建设工程施工现场供用电安全规范》GB50194-20145、《建筑机械使用安全技术规程》JGJ33-20126、《建筑施工安全检查标准》JGJ59-20117、《建筑与市政降水工程技术规范》JGJ/T111-20168、《管井技术规范》GB50296—2014第4页共32页第3页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共32页第一章工程概况拟建工程为远洋嘎纳小镇商业（A地块）5#、17#楼及D2#地下车库降水工程，工程位于长春市净月大街以西，永顺路以南，劲松路以东。该工程采用井点降水，降水井距基坑支护开挖线1.5米，共设置降水井92眼，降水井井深为12米，降水井间距为6米，出土口处降水井井距按现场实际情况进行调整，降水井处不设置降水井。根据远洋嘎纳小镇商业（A地块）5#、17#楼及D2#地下车库岩土工程勘察报告，场地杂填土较厚，并存在一定的建筑垃圾，在施工中如因建筑垃圾过多，导致降水井成井困难，应采用护筒进行成井施工，具体情况以现场实际发生为准。降水井成井数量以现场实际发生为准。第5页共32页第4页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共32页第二章工程地质情况1、工程地质情况第①层杂填土：杂色，以回填残积土为主，局部为建筑垃圾、生活垃圾，底部为耕土及淤泥，含少量植物根系，结构松散，密度不均。层厚3.2—9.1m。第②层粉质粘土：灰色、灰黑色，黄褐色，可塑偏软—软塑状态，含少量植物根茎，稍有光泽，高压塑性，无摇振反应，干强度中等，韧性中等。层厚2.1-12.9m。第③层粉质粘土：灰黄色，黄褐色，可塑偏硬—硬塑状态，含少量砂砾，稍有光泽，中压塑性，无摇振反应，干强度中等，韧性中等。该层局部缺失，层厚1.8-10.8m。第④层全风化泥岩夹砂岩:灰黄色，灰黑色，黑色，坚硬黏性土状，夹薄层密实粉细砂。原岩结构完全破坏，主要由粉细砂及粘土矿物组成。泥质结构，层状构造，弱泥质胶结，局部弱硅质胶结，遇水易软化，膨胀，失水易崩解。该层局部缺失，层厚1.7—7.9m。第6页共32页第5页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共32页第⑤层强风化泥岩夹砂岩:灰白色，灰黑色，岩芯呈碎块状，短柱状，原岩结构大部分破坏，捶击易碎。泥质结构，层状构造，泥质胶结，局部硅质胶结，遇水易软化，膨胀，失水易崩解。该层最大揭露厚度为6.3m。2、水文情况2.1、地下水的分布特点拟建工程地下水类型为上层滞水及孔隙潜水，补排条件以大气降水（蒸发）为主，地下径流为辅。初见水位在1.7m—7.0m之间，标高241.86m—245.21m，地下水稳定水位1.1m—6.3m，稳定水位标高242.36m—245.81m。2.2、地下水位的动态变化场区内地下水水位动态变化具有一定的规律性，场区附近孔隙潜水的水位年变化幅度一般在1m—3m左右。第三章降水井布置依据一、降水目的根据本工程基坑开挖及基础结构施工的设计要求，降水的目的为：通过降水及时疏干开挖范围内土层的地下水，使...
