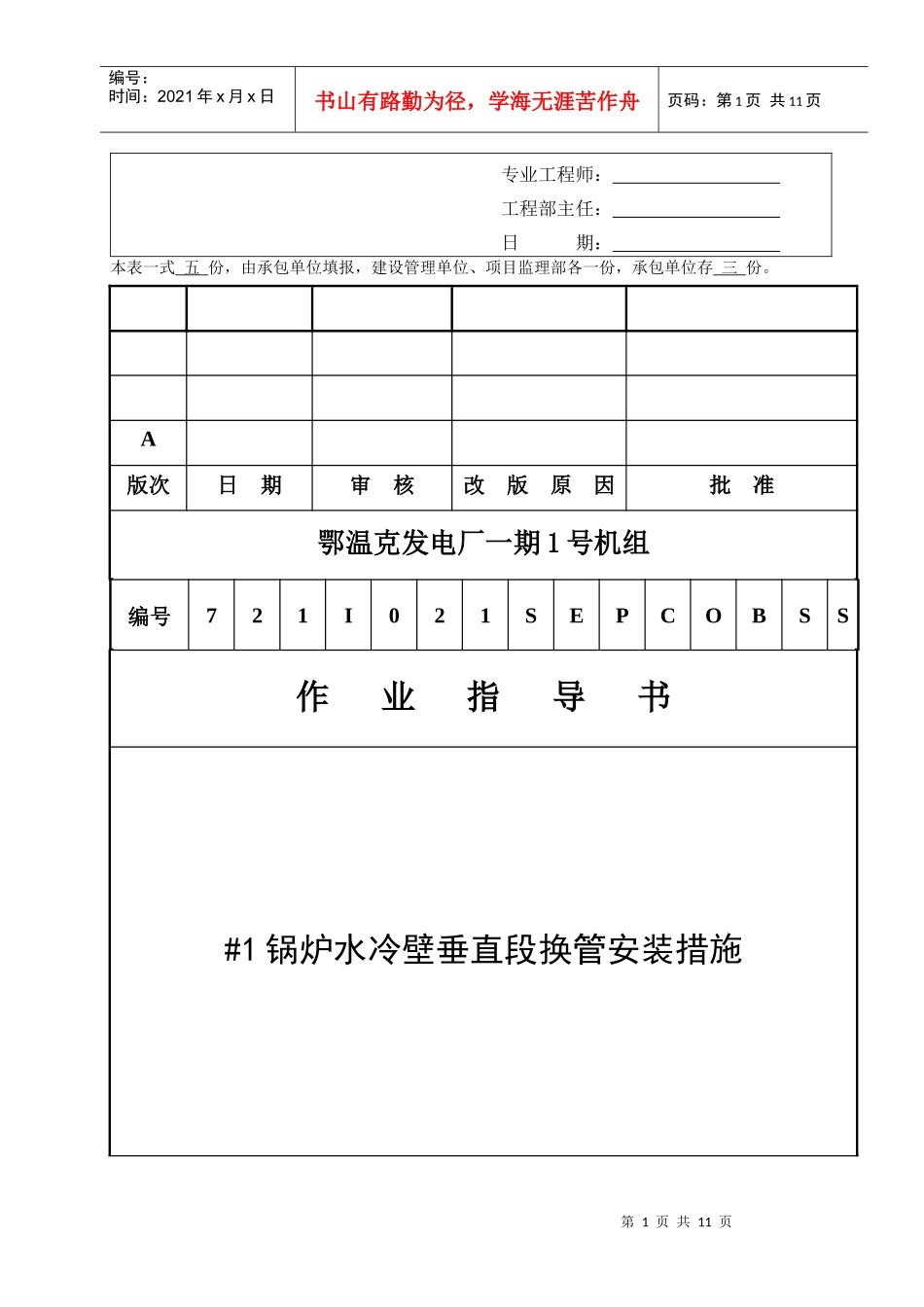

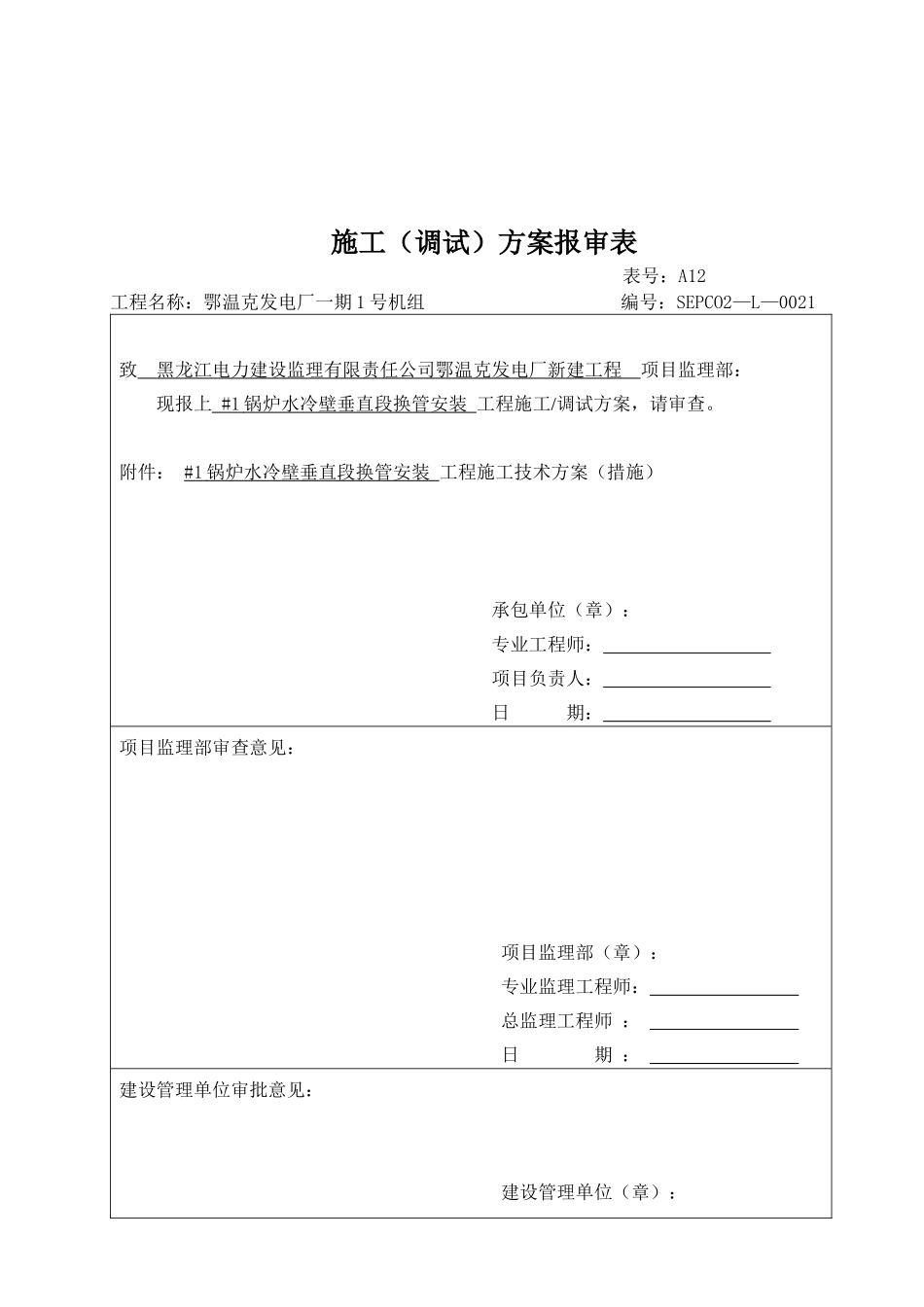

施工（调试）方案报审表表号：A12工程名称：鄂温克发电厂一期1号机组编号：SEPCO2—L—0021致黑龙江电力建设监理有限责任公司鄂温克发电厂新建工程项目监理部：现报上#1锅炉水冷壁垂直段换管安装工程施工/调试方案，请审查。附件：#1锅炉水冷壁垂直段换管安装工程施工技术方案（措施）承包单位（章）：专业工程师：项目负责人：日期：项目监理部审查意见：项目监理部（章）：专业监理工程师：总监理工程师：日期：建设管理单位审批意见：建设管理单位（章）：第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页专业工程师：工程部主任：日期：本表一式五份，由承包单位填报，建设管理单位、项目监理部各一份，承包单位存三份。A版次日期审核改版原因批准鄂温克发电厂一期1号机组编号721I021SEPCOBSS作业指导书#1锅炉水冷壁垂直段换管安装措施第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页编写/日期：单位：山东电力建设第二工程公司锅炉工程处一、工程概述鄂温克发电厂一期#1锅炉由哈尔滨锅炉（集团）股份有限公司生产制造，为超临界、变压运行直流炉、带启动循环泵、单炉膛、一次再热、平衡通风、墙式切圆燃烧、紧身封闭布置、固态排渣、全钢构架、全悬吊结构П型；锅炉型号：HG-1950/25.4-HM15。前、左、右、后侧垂直段水冷壁均需换管,本工程属于施工抢修工程,工期短,任务重,短期内需组织大量人员,施工难度大,施工环境温度区间在10℃至-15℃。二、编制依据1、哈尔滨锅炉厂图纸2、《电力建设施工质量验收及评价规程》（第二部分：锅炉机组）DL/T5210.2-20093、《电力建设施工及验收技术规范》（锅炉机组篇）DL/T5047-954、《电力建设安全工作规程》（火力发电厂篇）DL5009.1-2002三、主要工作量序号部件名称规格（外径×壁厚）材质数量重量（kg）1右侧水冷壁管排Ф31.8×6.2L=1200015CrMoG364根218532左侧水冷壁管排Ф31.8×6.2L=1200015CrMoG364根218533前水冷壁管排Ф31.8×6.2L=1200015CrMoG370根222134后水冷壁管排Ф31.8×6.2L=190015CrMoG370根3078四、施工前准备、劳动力组织及工期进度1、施工前准备（1）进行图纸会审，熟悉图纸。（2）编写详细的施工措施，了解设备各部位特点，明确施工技术及标准要求，制定详细的施工方案。（3）准备齐全的施工器具。（4）对现场充分了解，对施工人员进行培训。第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页2、劳动力组织安排#2锅炉水压试验2011年7月1日完成后,,我公司大部分锅炉安装人员已撤离至新疆农六师,广西贺州等工地,现需重新调入人员100人,加上施工现场现有人员,需总劳力184人(不包含保温拆除及恢复人员)左右,每班时间12个小时,两班制,共需10250个工日,具体组织方案如下:1)拆除换管水冷壁四面,每面两个小组,每一小组配备8名人员:安装工4人,起重工2人,电焊工2人,按50天工期计算,每个小组工作时间为12小时,两班制,共需人员64人,总计6400个工日。2)密封焊工每班2个,50天,每班时间12个小时,两班制共需人员4人,总计20个工日。3)吊装起重工每班6个,50天,每班时间12个小时,两班制,共需人员12人,总计600工日。4)架子工每班30个,每班时间12个小时,两班制,共需人员60人,20天,,总计1200工日。5)卷扬机操作工每班5个,50天,每班时间12个小时,两班制,共需人员10人,总计500工日。6)地面运输配合吊装人员每班6个,50天,每班时间12个小时,两班制,共需人员12人,总计600工日。7)施工管理人员每班6个,50天,每班时间12个小时,两班制,共需人员12人,总计600工日。8)酸洗钝化人员每班5人,15天,每班时间12个小时,两班制,共需人员10人,总计150工日。3、施工材料、机械及工器具配置序号名称规格数量单位1坡口机J1P-GXZ-45H10台2坡口机J1P-GXZ-63H2台3角向磨光机150型25台4角向磨光机100型15台5内口磨光机12台6割炬2#8把7气割咀3#40个8氧气表、乙炔表10套9氧气带10盘10乙炔带10盘11电线盘3*6+1*4/100m5盘12棉皮手套200付13口罩100个第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟...
