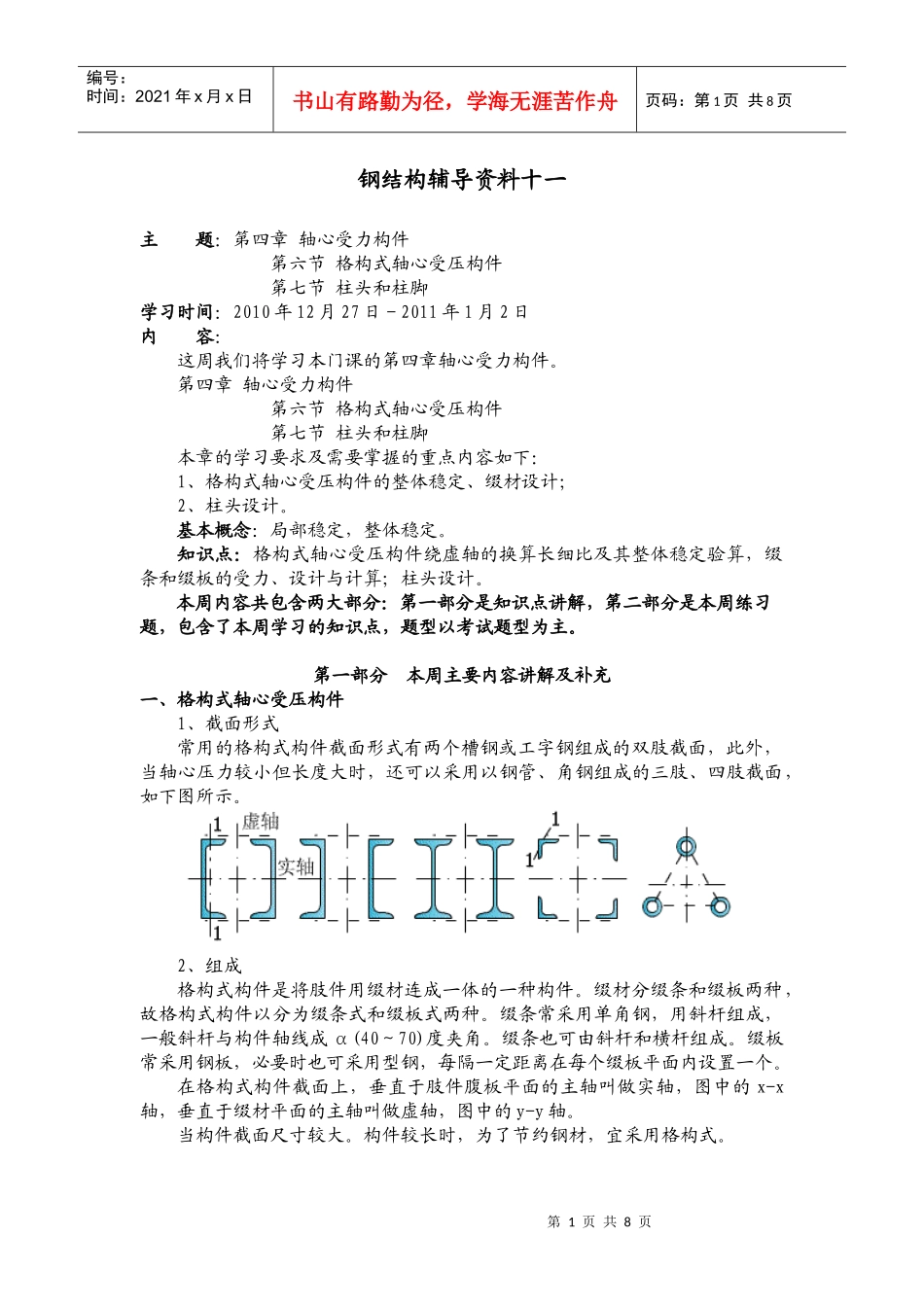

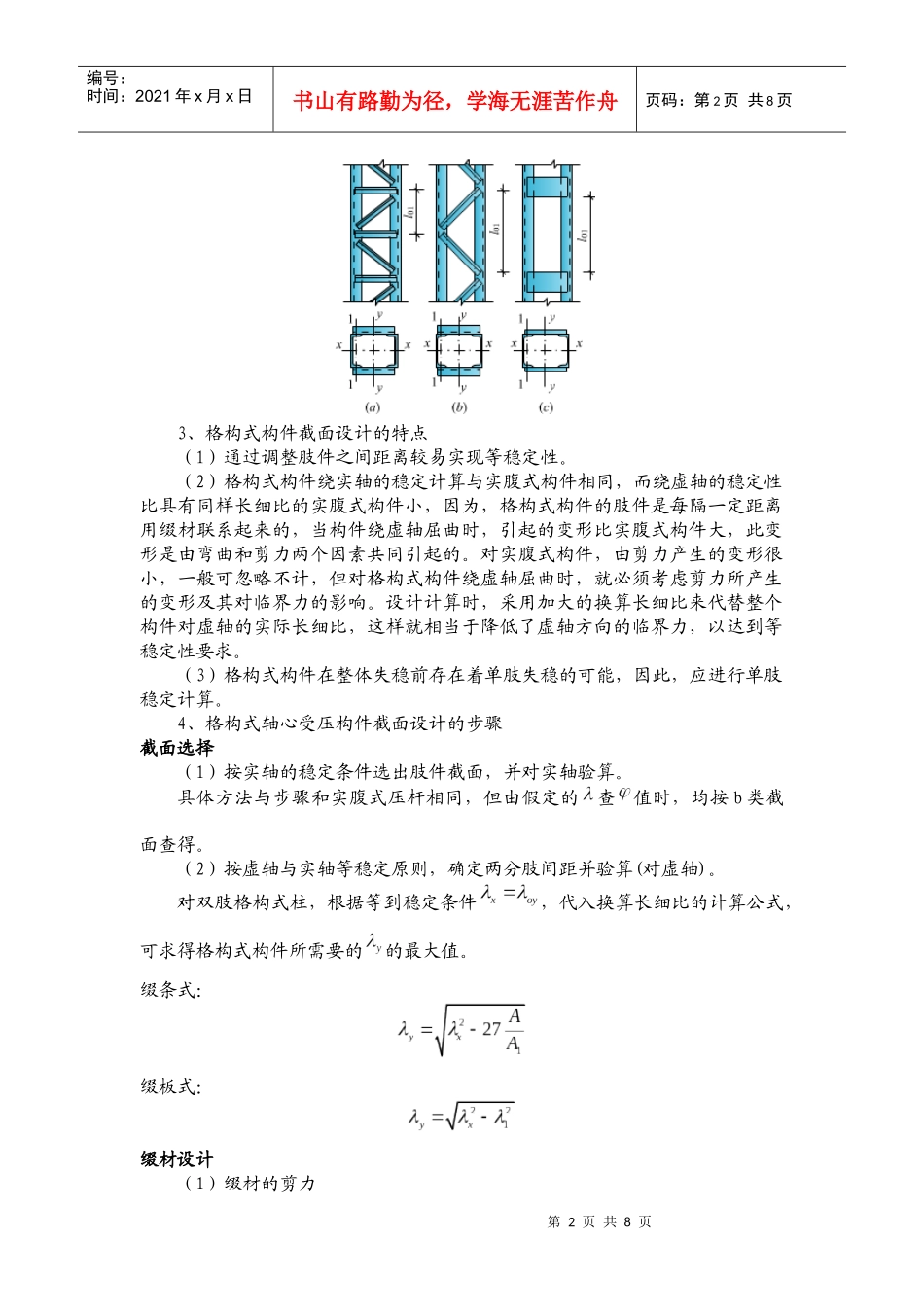

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页钢结构辅导资料十一主题：第四章轴心受力构件第六节格构式轴心受压构件第七节柱头和柱脚学习时间：2010年12月27日－2011年1月2日内容：这周我们将学习本门课的第四章轴心受力构件。第四章轴心受力构件第六节格构式轴心受压构件第七节柱头和柱脚本章的学习要求及需要掌握的重点内容如下：1、格构式轴心受压构件的整体稳定、缀材设计；2、柱头设计。基本概念：局部稳定，整体稳定。知识点：格构式轴心受压构件绕虚轴的换算长细比及其整体稳定验算，缀条和缀板的受力、设计与计算；柱头设计。本周内容共包含两大部分：第一部分是知识点讲解，第二部分是本周练习题，包含了本周学习的知识点，题型以考试题型为主。第一部分本周主要内容讲解及补充一、格构式轴心受压构件1、截面形式常用的格构式构件截面形式有两个槽钢或工字钢组成的双肢截面，此外，当轴心压力较小但长度大时，还可以采用以钢管、角钢组成的三肢、四肢截面，如下图所示。2、组成格构式构件是将肢件用缀材连成一体的一种构件。缀材分缀条和缀板两种，故格构式构件以分为缀条式和缀板式两种。缀条常采用单角钢，用斜杆组成，一般斜杆与构件轴线成α(40～70)度夹角。缀条也可由斜杆和横杆组成。缀板常采用钢板，必要时也可采用型钢，每隔一定距离在每个缀板平面内设置一个。在格构式构件截面上，垂直于肢件腹板平面的主轴叫做实轴，图中的x-x轴，垂直于缀材平面的主轴叫做虚轴，图中的y-y轴。当构件截面尺寸较大。构件较长时，为了节约钢材，宜采用格构式。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页3、格构式构件截面设计的特点（1）通过调整肢件之间距离较易实现等稳定性。（2）格构式构件绕实轴的稳定计算与实腹式构件相同，而绕虚轴的稳定性比具有同样长细比的实腹式构件小，因为，格构式构件的肢件是每隔一定距离用缀材联系起来的，当构件绕虚轴屈曲时，引起的变形比实腹式构件大，此变形是由弯曲和剪力两个因素共同引起的。对实腹式构件，由剪力产生的变形很小，一般可忽略不计，但对格构式构件绕虚轴屈曲时，就必须考虑剪力所产生的变形及其对临界力的影响。设计计算时，采用加大的换算长细比来代替整个构件对虚轴的实际长细比，这样就相当于降低了虚轴方向的临界力，以达到等稳定性要求。（3）格构式构件在整体失稳前存在着单肢失稳的可能，因此，应进行单肢稳定计算。4、格构式轴心受压构件截面设计的步骤截面选择（1）按实轴的稳定条件选出肢件截面，并对实轴验算。具体方法与步骤和实腹式压杆相同，但由假定的查值时，均按b类截面查得。（2）按虚轴与实轴等稳定原则，确定两分肢间距并验算(对虚轴)。对双肢格构式柱，根据等到稳定条件，代入换算长细比的计算公式，可求得格构式构件所需要的的最大值。缀条式：缀板式：缀材设计（1）缀材的剪力第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页构件轴心受压屈曲时将产生横向剪力，对格构式构件，缀材需要承担这个剪力，通常先估算出受压件挠曲时产生的剪力然后计算由此剪力引起的缀材内力。根据理论推导，钢结构规范规定按下式计算最大剪力：（2）缀条设计①缀条的布置形式一般采用单斜式；对受力很大的压杆，可采用双斜式；当两肢件的间距较大时，也可在单斜式条之间设置横缀条来减小单肢的计算的计算长度。②缀条的计算计算简图：平行弦桁架。一侧缀条受力：斜缀条受力：(受拉或受压)斜缀条不应小于45×4或56×36×4，按轴心受压构件进行验算：a.刚度：b.整体稳定：c.计算强度和连接时，设计强度应乘以折减系数0.85，以考虑偏心的影响。横缀条主要用来减少分肢的计算长度，其截面尺寸通常取与斜缀条相同规格。③缀条与分肢的连接形式缀条的轴线通常应与肢件轴线交于一点。斜缀条一般与肢件搭接，为了减小搭救接长度和增强受动力荷载的性能，宜采用三面围焊。当肢件翼缘较窄时，缀条与肢件连接有两种方法：横缀条搭接在与肢件翼缘边对接焊的小节点板；缀条全部搭接在节点板...
