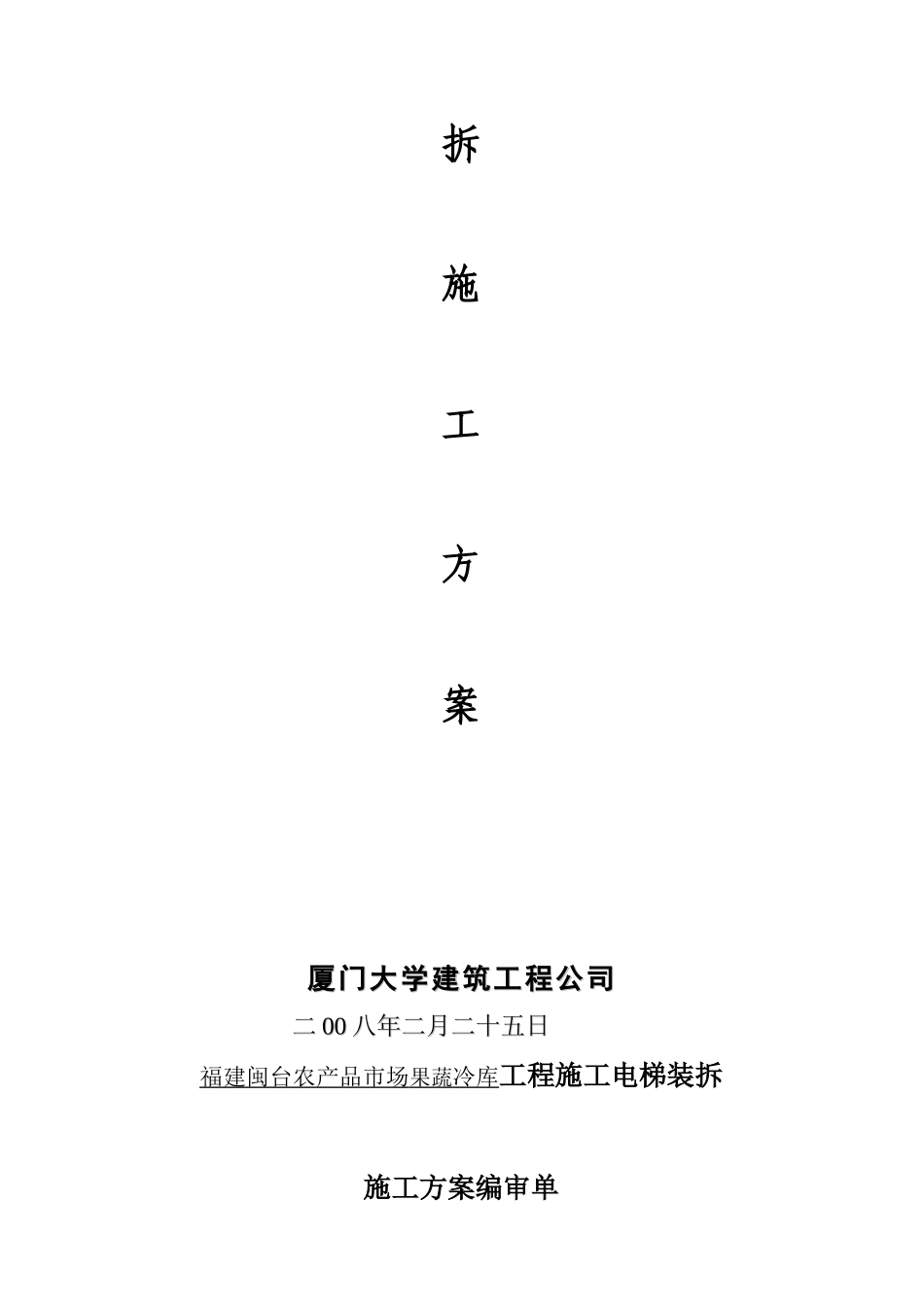

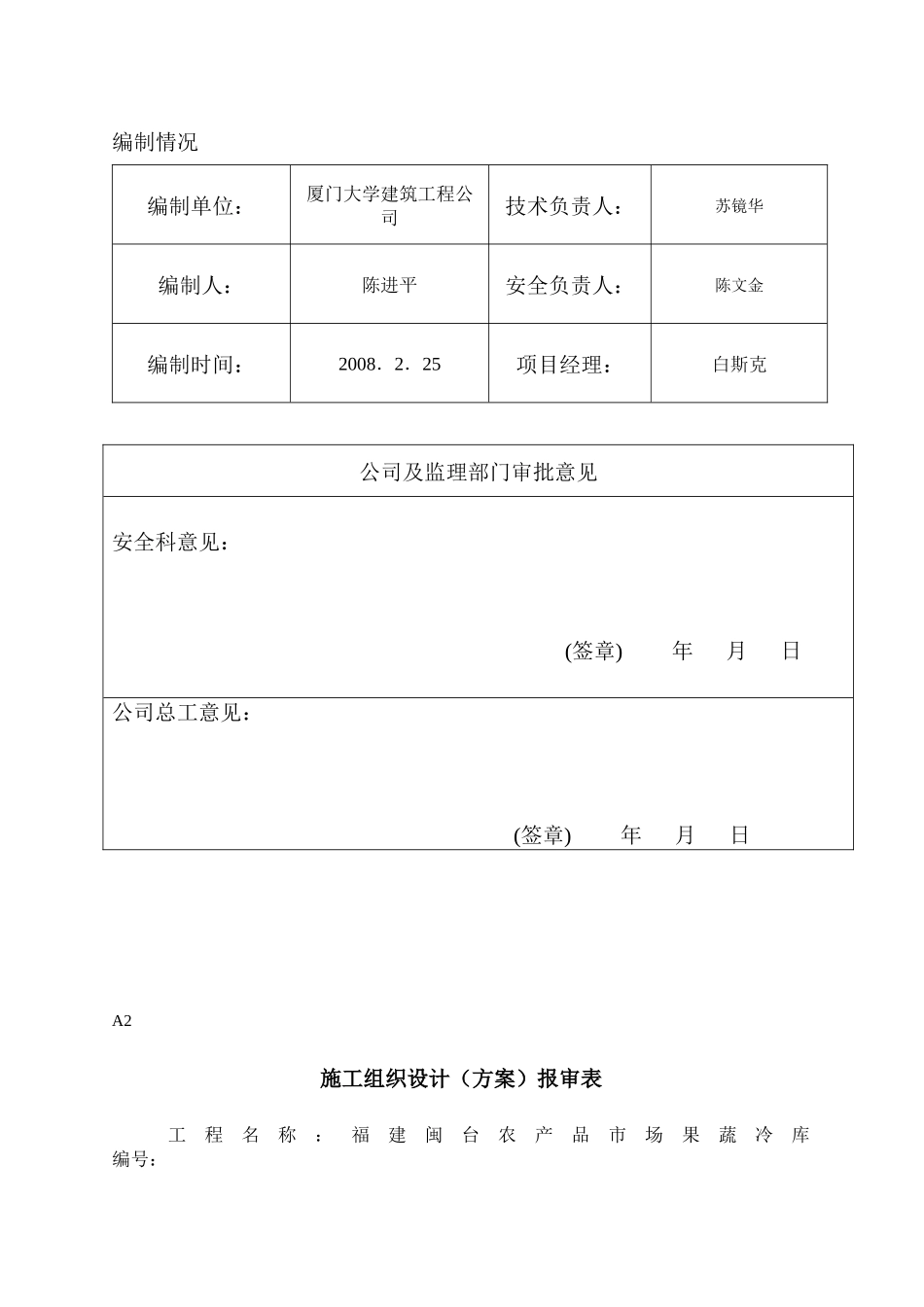

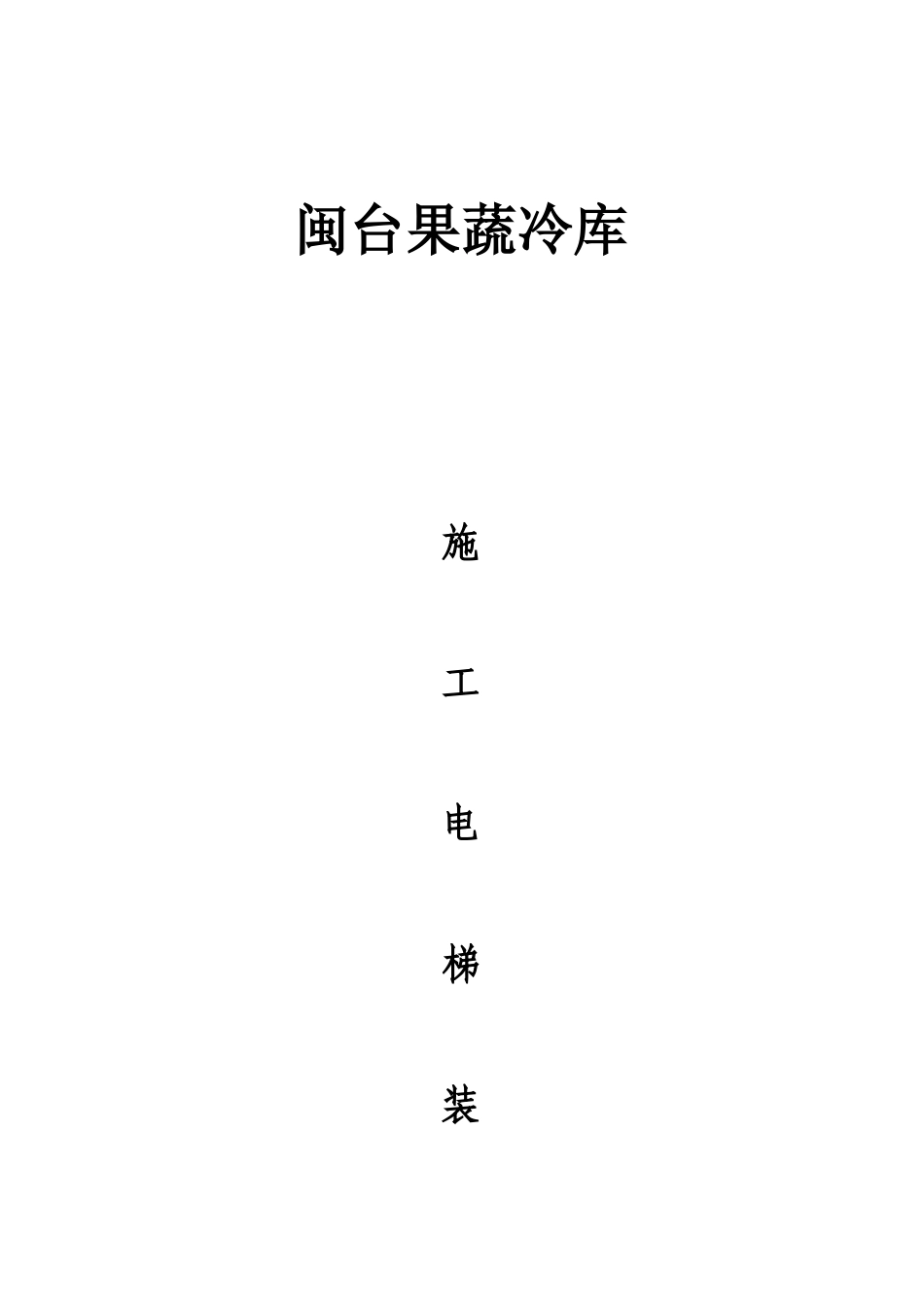

闽台果蔬冷库施工电梯装拆施工方案厦门大学建筑工程公司厦门大学建筑工程公司二二0000八年二月二十五日八年二月二十五日福建闽台农产品市场果蔬冷库工程施工电梯装拆施工方案编审单编制情况编制单位：厦门大学建筑工程公司技术负责人：苏镜华编制人：陈进平安全负责人：陈文金编制时间：2008．2．25项目经理：白斯克A2施工组织设计（方案）报审表工程名称：福建闽台农产品市场果蔬冷库编号：公司及监理部门审批意见安全科意见：(签章)年月日公司总工意见：(签章)年月日致：泉州市新时代工程建设监理有限公司我方已根据施工合同的有关规定完成了施工电梯装拆施工方案的编制，并经我单位上级技术负责人审查批准，请予以审查。附：施工电梯装拆施工方案承包单位（章）项目经理日期2008-2-25专业监理工程师审查意见：专业监理工程师日期总监理工程师审查意见：项目监理机构总监理工程师日期施工电梯装拆方案与设计计算一、工程概况：福建闽台农产品市场果蔬冷库工程位于福建省南安市石井镇滨海工业区延平路东北侧，建设规模：总投资额约8720000元。冷库建筑面积约4977.8平方米，占地面积3573.6平方米，为一层(局部三层)框架结构。水泵房建筑面积32.7平方米，占地面积32.7平方米，为一层砖混结构。冷库建筑主体高度为11.5米。施工工期150日历天。二、机型选择：根据建筑工程特点，需要安装1台施工电梯提升机，经过对当前建筑业内各种垂直运输的性能对比，我司选购的施工电梯(见产品销售合同)。其主要技术如下：1、导轨架体高度：36.6M最大提升高度：34M。2、额定起重量：400Kg，提升速度：52m/min。3、标准节长度：1800mm。提升钢丝绳：￠4一11mm。4、吊篮外形尺寸:(长)1800X(宽)1900×(高)2000mm。5、机型号：YJl82，电压：380V，功率7.5KW。6、地脚螺栓：4一M22×480mm。三、施工电梯安装:1、根据底座尺寸开挖和浇筑砼基座，要求长宽各大于底座50cM，基底应平整坚实，并设排水沟。2、待基座C20砼养护期满后开始安装底座。校准水平和垂直度。水平≥2mm。3、安装底节，核对垂直度〈I/1000。4、安装吊篮，给予配重作用，使井字稳定。5、开始安装卷扬机，并设压重使卷扬机稳定。在底节处设一滑轮，由卷扬机设一条牵引绳在底节上插好扒杆，把牵引强穿过滑轮，再穿过扒杆滑轮，用来临时提升标准节及其它配件，作为提升动力。6、安装标准节。7、在约10米高时设一组临时缆风绳(4条)对角拉紧。8、安装尾节。9、安装吊梁。10、绑设最上一组钢丝缆风绳(4条中≥9.3mm)对角拉紧。11、穿绕主吊绳，把吊篮提到所需高度。绳卡大面卡主吊风向，卷扬机三圈。12、穿绑防坠保险绳。13、拆下扒杆和牵连引绳。四、施工电梯的拆除：1、拆除施工电梯前要根据现场情况做出拆除方案，拆除人员要明确分工，统一指挥，拆除过程中精力要集中，不要开玩笑，工具不用时放入工具袋内。2、操作人员衣服要灵便，袖口、裤脚和腰要绑紧，正确戴好安全帽，高空作业要挂安全带。3、拆除完成后，施工电梯杆件要按规格分类堆放，堆放地点平坦，下设垫排水良好，如堆放在室外应加以遮设，对螺栓应用柴油清洗干净发备再用。4、在拆除缆风绳或附墙架前，就先设置临时缆风绳或支撑，确保架体的自由高度不得大于2个标准节(一般不大于8M)。5、拆除施工电梯的天梁前，应先分别对两立柱采取稳固措施，保证单柱的稳定。6、拆除作业中，严禁从高处向下抛掷物件。7、拆除作业宜在白天进行，夜间作业应有良好的照明。因故中断作业时，应采取临时稳固措施。五、施工电梯装、拆人员安全技术操作规程：1、作业人员必须持证上岗，熟悉拆装作业流程，每台设备作业人员不少于4—6人，彼此分工明确，密切配合，服从统一指挥和临护操作。上架人员使用的脚踏板必须符合要求，松木板厚不小于50mm，宽不小于250mm，实际长度必须比支撑跨度长出不少于200mm(空头)。2、作业区周围必须划定安全警戒区，用钢管进行围护，并设置醒目标志，警戒区内，非作业人员不得随意进出。3、作业前必须做好安全、技术交底，并检查以下内容：①施工电梯提升机拓零部件：是否齐全、可靠，电缆线是否符合要求。②电引机及提升机机构是否完好。③电动机其电控制部件是否安全...
