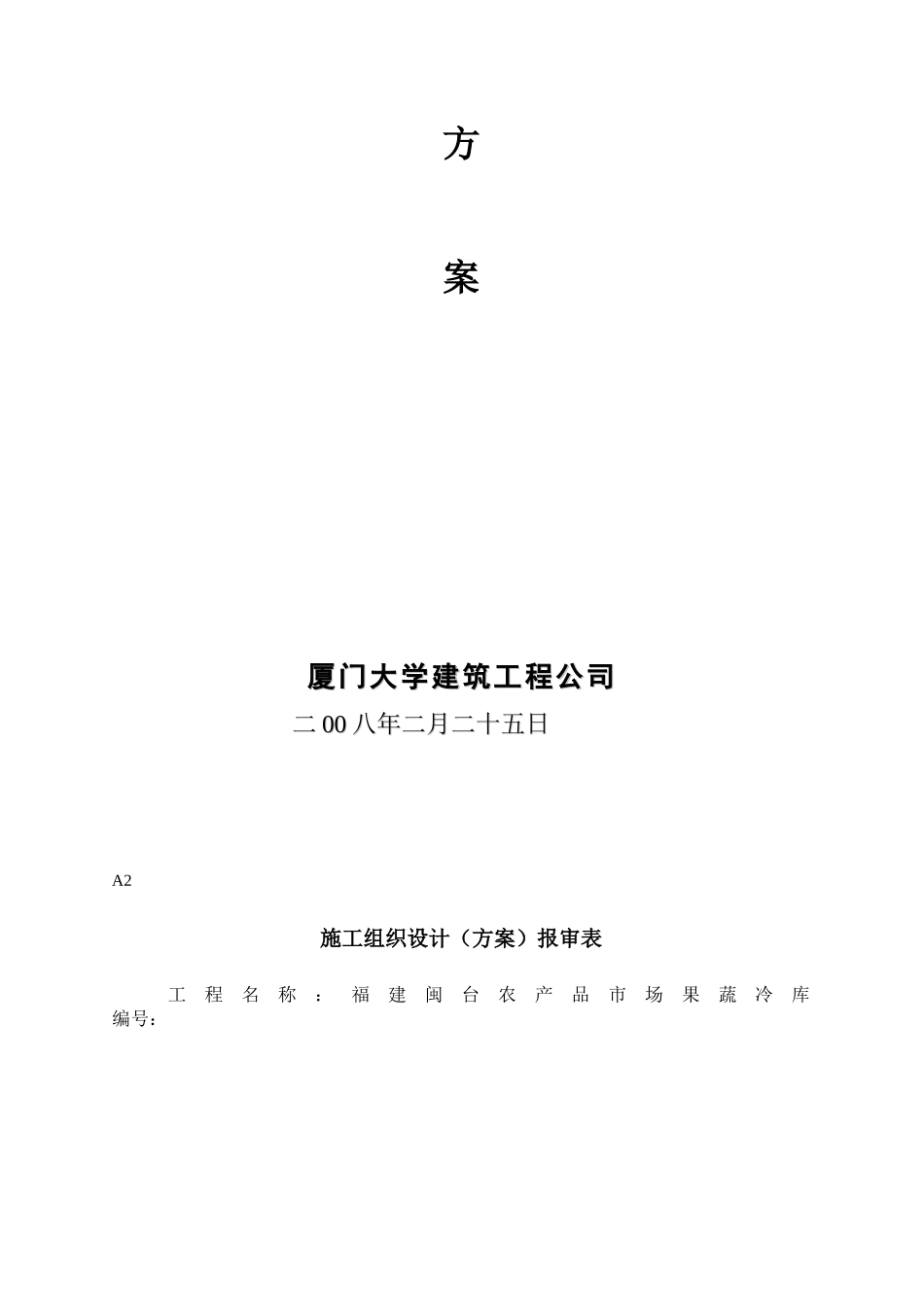

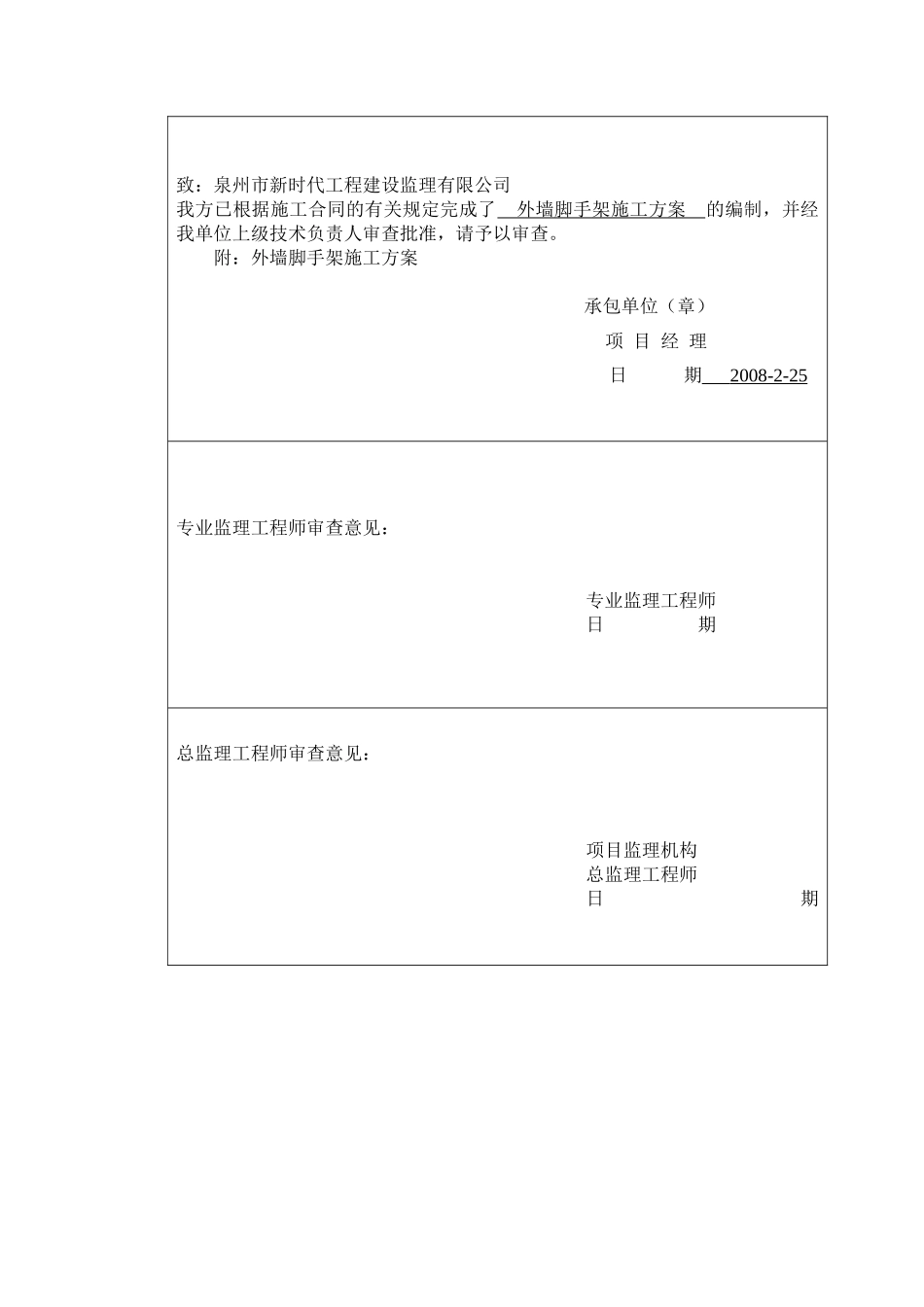

闽台果蔬冷库外脚手架施工方案厦门大学建筑工程公司厦门大学建筑工程公司二二0000八年二月二十五日八年二月二十五日A2施工组织设计（方案）报审表工程名称：福建闽台农产品市场果蔬冷库编号：致：泉州市新时代工程建设监理有限公司我方已根据施工合同的有关规定完成了外墙脚手架施工方案的编制，并经我单位上级技术负责人审查批准，请予以审查。附：外墙脚手架施工方案承包单位（章）项目经理日期2008-2-25专业监理工程师审查意见：专业监理工程师日期总监理工程师审查意见：项目监理机构总监理工程师日期第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页福建闽台农产品市场果蔬冷库工程外脚手架施工方案编审单编制情况编制单位：厦门大学建筑工程公司技术负责人：苏镜华编制人：陈进平安全负责人：陈文金编制时间：2008．2．25项目经理：白斯克公司及监理部门审批意见安全科意见：(签章)年月日公司总工意见：第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页脚手架组织设计为了更好地完成福建闽台农产品市场果蔬冷库工程的外脚手架搭设，确保整个施工过程的安全、牢固、稳定、可靠，在原有颁布标准的基础上，结合本工程的实际情况，拟定如下方案：一、工程概况：本工程位于福建省南安市石井镇滨海工业区延平路东北侧，总投资额约8720000元。冷库建筑面积约4977.8平方米，占地面积3573.6平方米，为一层(局部三层)框架结构。水泵房建筑面积32.7平方米，占地面积32.7平方米，为一层砖混结构。冷库建筑主体高度为11.5米。二、材质质量标准：扣件钢管脚手架搭设方案一、编制依据1.《扣件式钢管脚手架安全技术规范》（JGJ130－2001）2.《建筑结构荷载规范》（GBJ9－87）3.《钢管脚手架扣件》（GB15831）4.《冷弯薄型钢结构技术规范》（GBJ18－87）5.《直流电焊钢管》（GB/T13793）6.《建筑施工普通脚手架安全技术规定》7.《建筑施工安全检查标准》（JGJ59－99）二、工程概况及设计思路本工程外架搭设尺寸如下：立杆纵距为1.50米，立杆横距为1.05米，大横杆步距为1.80米。采用的钢管类型为48×3.5，连墙件选用2Ф8钢筋预埋于混凝土梁或混凝土柱中与脚手架连接，用扣件钢管反撑固定，布置方式采用2步3跨布置，竖向间距3.60米，水平间距4.50米。施工均布荷载为3.0kN/m，同时施工1层，脚手板共铺设2层。三、搭设要求（1）、材料要求1．钢管：外径48MM，壁厚3.5MM的焊接钢管。立杆、大横杆和斜杆的钢管长度控制在4.5M至6M之间,小横杆的钢管长度控制在1.5—1.7M之间。2．扣件：直角扣件、旋转扣件、对接扣件。3．底座：底座采用厚8MM，边长150MM的钢板作底板，外径60MM，壁厚3.5MM，长150MM的钢管作套筒焊接而成。4．脚手板：采用竹脚手板.（2）、构造要求1．立杆间距:横距为1.05M,纵距控制在1.4至1.5M之间,立杆的垂直偏差第5页共12页第6页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页控制在1/200之内.2．大横杆:大横杆步距为1.8M,上下横杆的接长位置应错开布置在不同的立杆纵距中,与相近立杆的距离不大于纵距的三分之一.3．小横杆:贴近立杆布置,搭于大横杆之上并用直角扣件扣紧.在相邻立杆之间应加设1根小横杆,在任何情况下,均不得拆除贴近立杆的小横杆.4．剪刀撑:剪刀撑应连结4至6根立杆,斜杆与地面夹角为45至60度,每个立面应连续设置.5．连墙杆:每层都要设置,连墙杆设置在墙体或梁内,垂直距离为3.6M,水平距离为3.0-4.5M之间,即2至3根立杆设一点.本设计落地脚手架为二步三跨，悬挑为二步二跨。6．水平斜拉杆:设置在有连墙杆的步架平面内,以加强脚手架的横向刚度.7．护栏和挡脚栏:护栏设置高度为1M至1.2M左右,挡脚栏高度为0.4M左右.从脚手架第二步起设置密目网围护,并形成垂直封闭.8．铺竹板层和作业层的层数限制:在脚手架全高内,脚手笆从第二步起,每隔二步满铺,形成水平封闭,竹笆应四角绑扎牢固,作业层不超过二层.(三)、搭设要求1.地基处理:回填土经过分层夯实后,表面浇筑100厚C15砼散水坡.2.安放底座:底座安放时应拉线和拉尺,按立杆纵横距尺寸摆放后加以固定(用钢...
