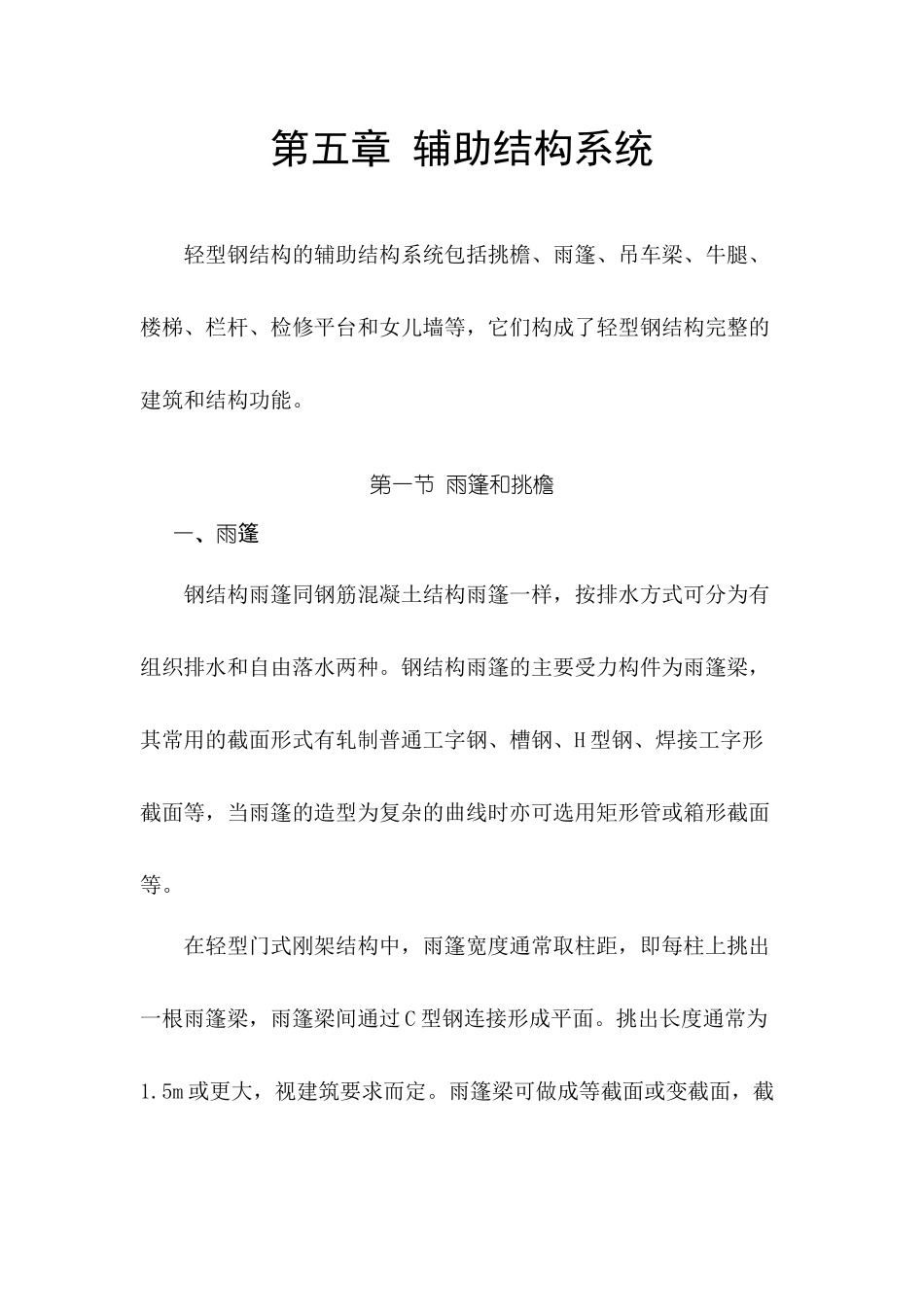

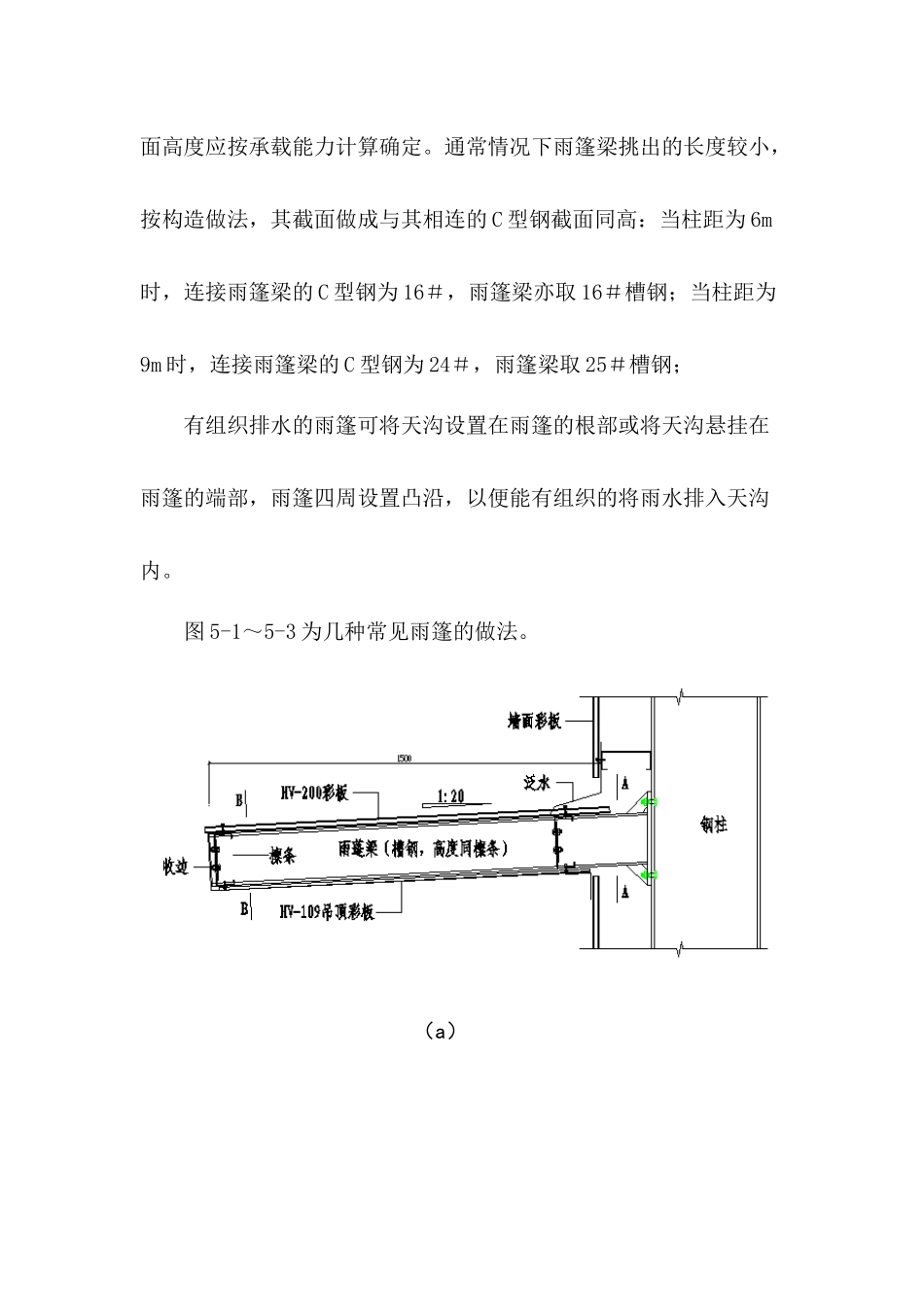

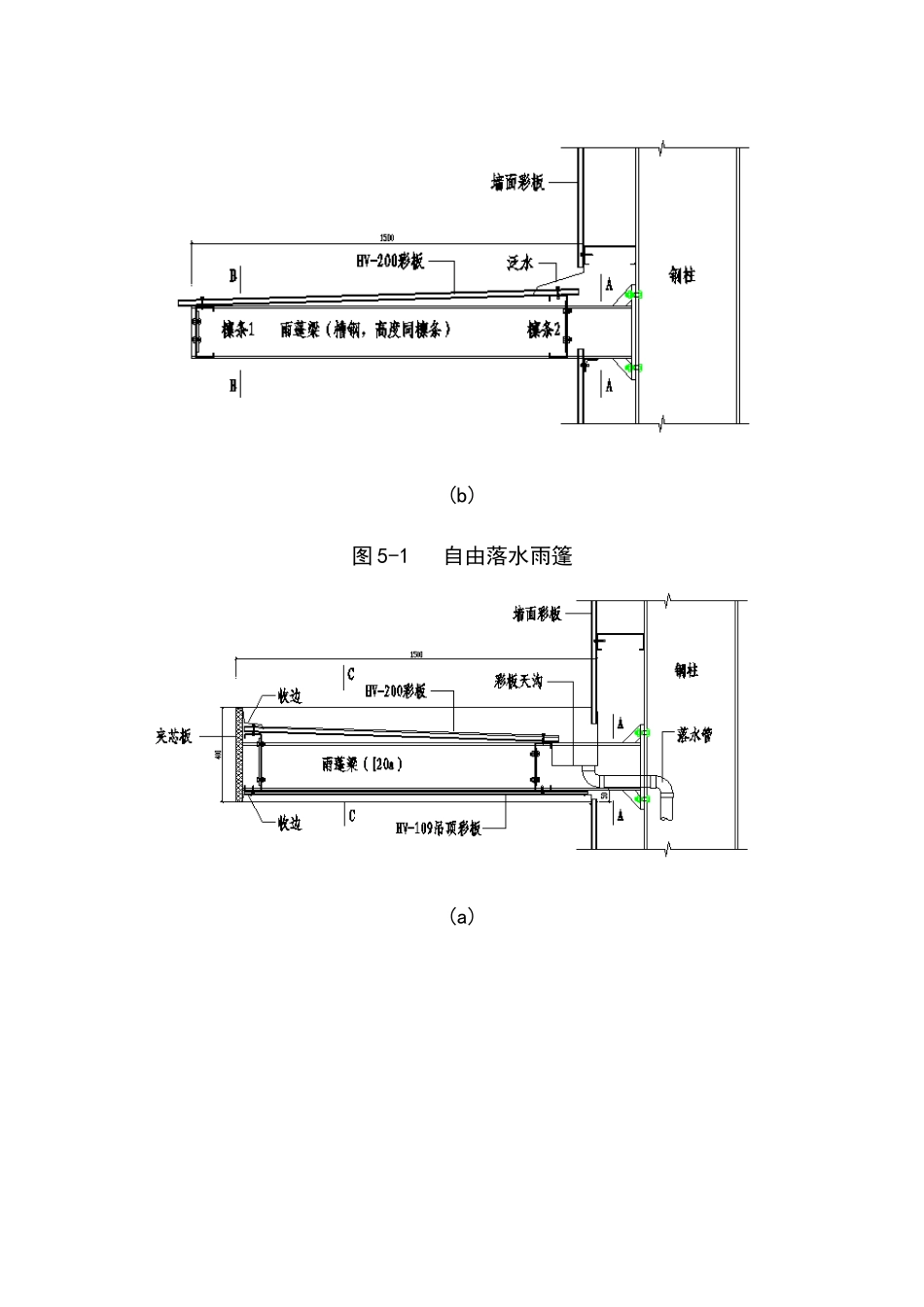

第五章辅助结构系统轻型钢结构的辅助结构系统包括挑檐、雨篷、吊车梁、牛腿、楼梯、栏杆、检修平台和女儿墙等，它们构成了轻型钢结构完整的建筑和结构功能。第一节雨篷和挑檐一、雨篷钢结构雨篷同钢筋混凝土结构雨篷一样，按排水方式可分为有组织排水和自由落水两种。钢结构雨篷的主要受力构件为雨篷梁，其常用的截面形式有轧制普通工字钢、槽钢、H型钢、焊接工字形截面等，当雨篷的造型为复杂的曲线时亦可选用矩形管或箱形截面等。在轻型门式刚架结构中，雨篷宽度通常取柱距，即每柱上挑出一根雨篷梁，雨篷梁间通过C型钢连接形成平面。挑出长度通常为1.5m或更大，视建筑要求而定。雨篷梁可做成等截面或变截面，截面高度应按承载能力计算确定。通常情况下雨篷梁挑出的长度较小，按构造做法，其截面做成与其相连的C型钢截面同高：当柱距为6m时，连接雨篷梁的C型钢为16＃，雨篷梁亦取16＃槽钢；当柱距为9m时，连接雨篷梁的C型钢为24＃，雨篷梁取25＃槽钢；有组织排水的雨篷可将天沟设置在雨篷的根部或将天沟悬挂在雨篷的端部，雨篷四周设置凸沿，以便能有组织的将雨水排入天沟内。图5-1～5-3为几种常见雨篷的做法。（a）(b)图5-1自由落水雨篷(a)(b)(c)图5-2有组织排水雨篷（a）A-A（b）B-B（c）C-C图5-3雨篷节点详图二、挑檐在轻型门式刚架厂房结构中，通常将天沟（彩钢或不锈钢）放置在挑檐上，形成外天沟。挑檐挑出构件的间距取柱距，即挑出构件作为主刚架的一部分，挑出构件之间由C型钢檩条连接，。图5-4所示为典型的挑檐构造。图5-4典型的挑檐构造挑檐柱承受C型钢墙梁传递轻质墙体的竖向荷载和风荷载，挑檐梁主要承受考虑天沟积水满布荷载或积雪荷载。挑檐各构件（挑檐柱、挑檐梁）截面通常采用轧制工字钢或高频H型钢，截面大小由承载力计算确定。挑檐计算简图如图5-5所示，将挑檐柱和挑檐梁示作一个整体，端部与刚架柱固接，即作为悬臂构件计算。通常情况下轻钢厂房结构的挑檐所承受的荷载较小，截面多选择200高的高频焊接H型钢。（a）（b）图5-5挑檐结构计算简图第二节吊车梁和牛腿一、吊车梁概述直接支承吊车轮压的受弯构件有吊车梁和吊车桁架，一般设计成简支结构。吊车梁有型钢梁、组合工字形梁及箱形截面梁等（见图5-6）；吊车桁架常用截面形式为上行式直接支承吊车桁架和上行式间接支承吊车桁架（见图5-7）。（a）（b）（c）（d）（e）（f）（g）（a）、（b）型钢梁（c）、（d）、（e）焊接工字形梁（f）、（g）焊接箱形梁图5-6实腹吊车梁的截面形式（a）上行式直接支撑吊车桁架（b）上行式间接支撑吊车桁架图5-7吊车桁架结构简图吊车梁系统一般由吊车梁（吊车桁架）、制动结构、辅助桁架及支撑（水平支撑和垂直支撑）等组成（见图5-8）。（a）边列吊车梁（b）中列吊车梁（1）轨道（2）吊车梁（3）制动结构（4）辅助桁架（5）垂直支撑（6）下翼缘水平支撑图5-8吊车梁系统构件的组成吊车梁（或吊车桁架）的设计，应首先考虑吊车工作制的影响，一般将吊车工作制分为轻、中、重和特重四级，在进行吊车梁设计时，应根据工艺提供的资料确定其相应的级别。吊车梁（或吊车桁架）均应满足强度、稳定和容许挠度的要求；对重级工作制吊车梁和重、中级工作制吊车桁架尚应进行疲劳验算。当进行强度和稳定计算时，一般按两台最大吊车的最不利组合考虑。进行疲劳验算时，则按一台最大吊车考虑（不计动力系数）。本节主要介绍额定起重量Q≤20t的吊车梁（或吊车桁架）。二、常用的几种吊车梁简介1、型钢吊车梁用热轧型钢制成，制作简单、运输及安装方便，一般用于跨度≤6m，吊车起重量Q≤10t的轻、中级工作制的吊车梁。2、焊接工字形吊车梁截面一般由三块板焊接而成。当吊车梁的跨度与吊车起重量不大，并为轻、中级工作制时，可采用上翼缘加宽的不对称截面，此时一般可不设制动结构。当吊车梁的跨度与吊车起重量较大或吊车为重级工作制时，可采用对称或不对称工字形截面，但需设置制动结构。不对称工字形截面能充分利用材料强度使截面更趋合理。工字形吊车梁一般设计成等高度等截面的形式，根据需要也可设计成变高度（支座处梁高缩小）变截面的形式。3、吊车桁架有桁架式、撑杆式、托架—...
