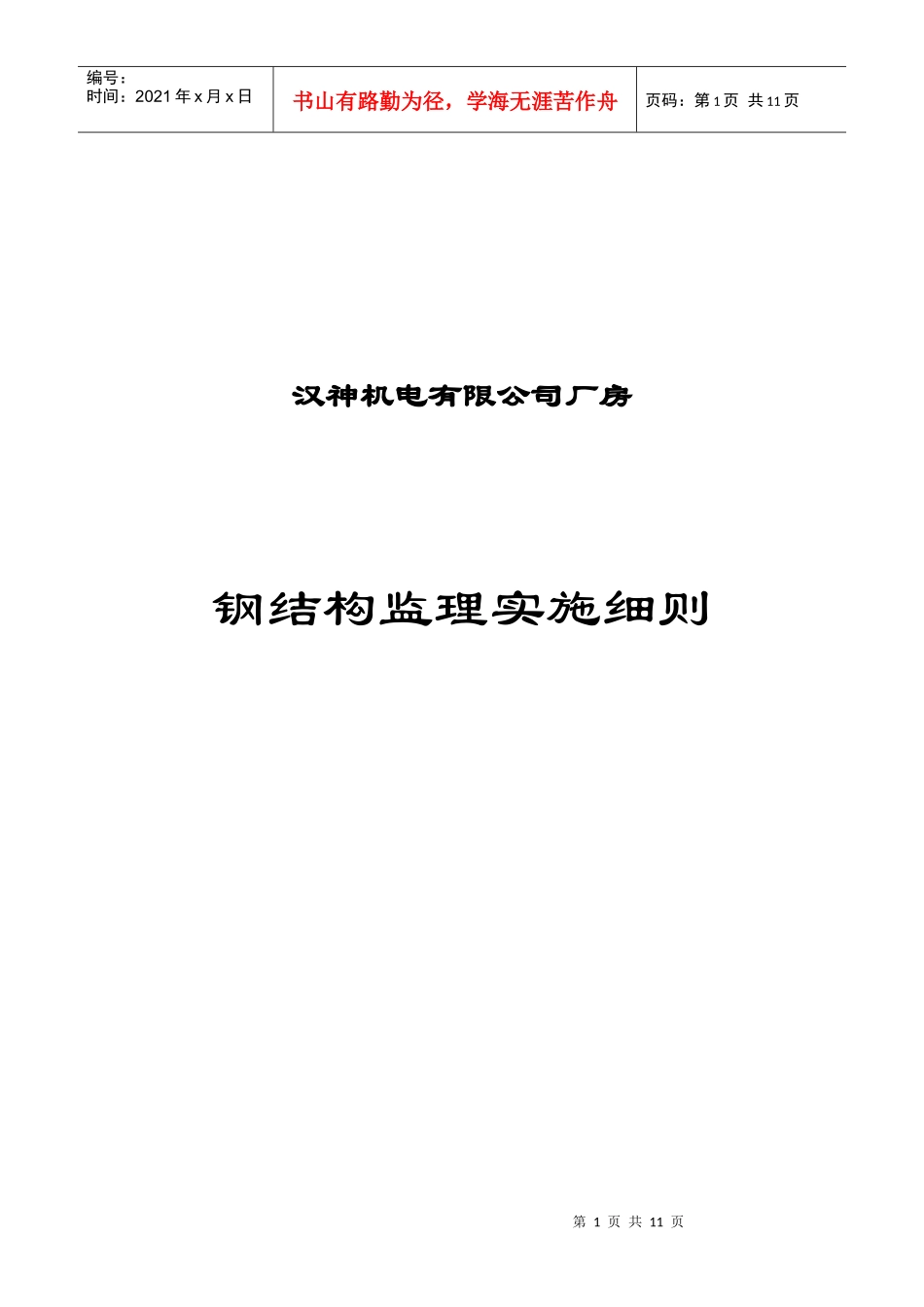

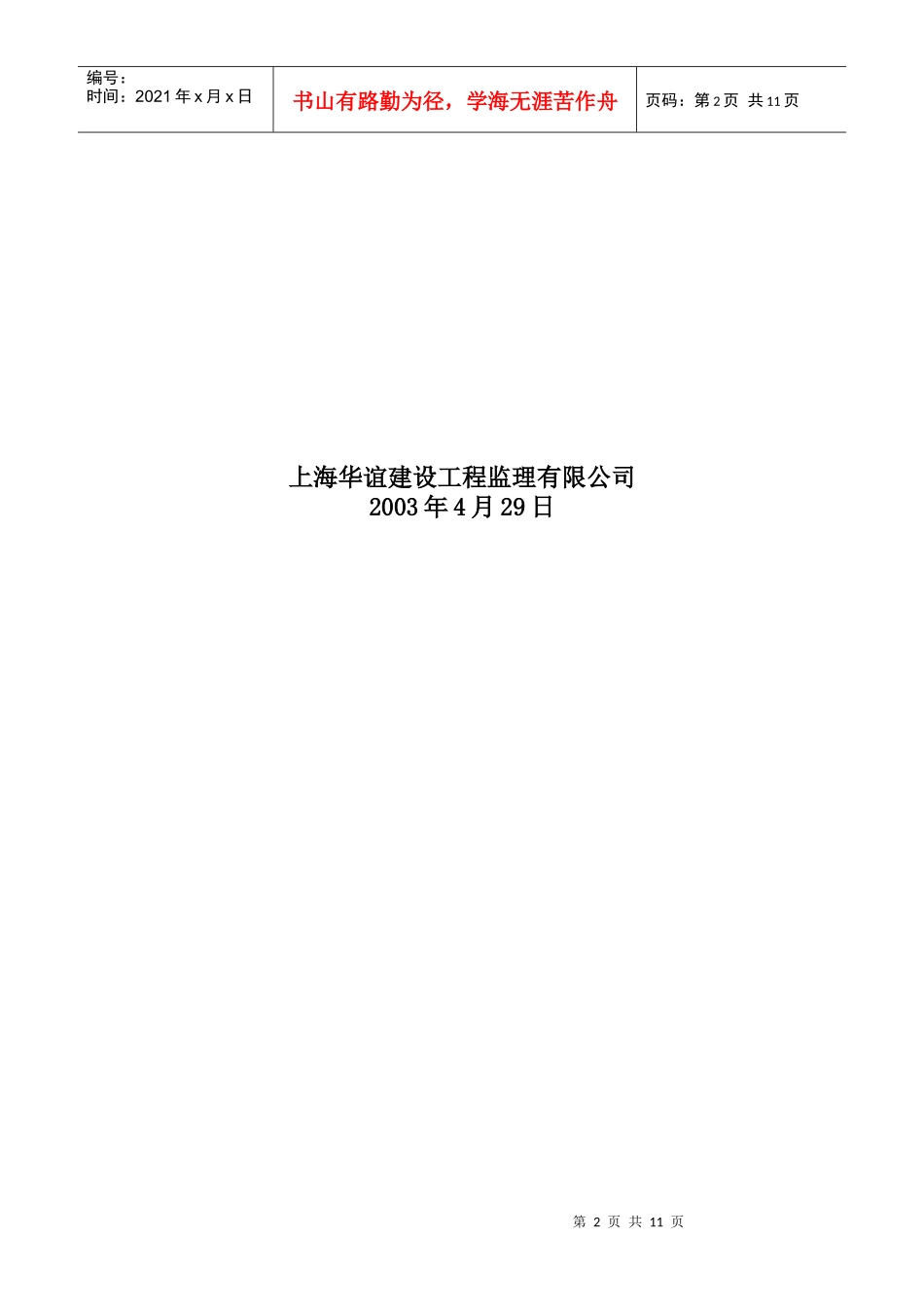

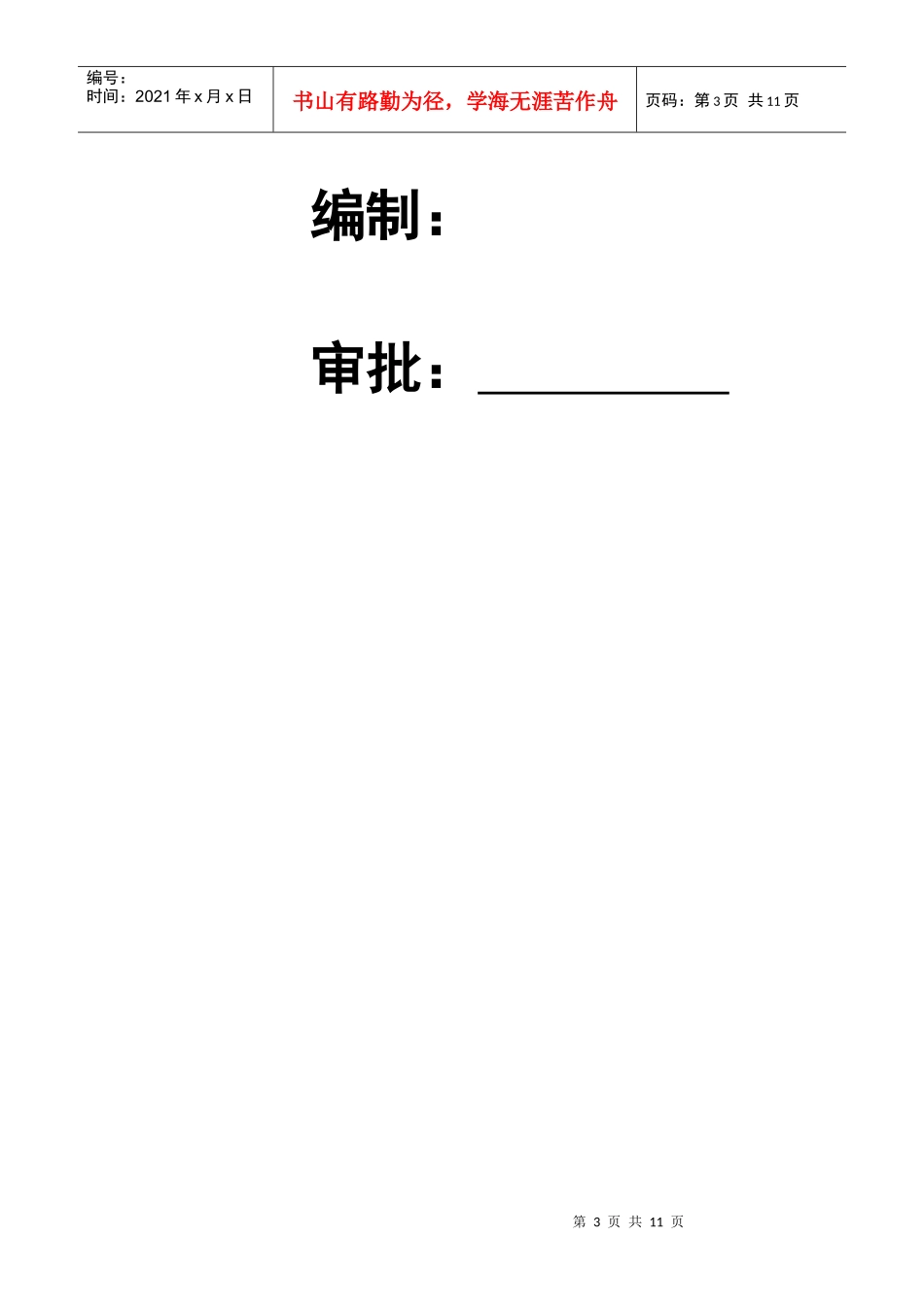

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页汉神机电有限公司厂房钢结构监理实施细则第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页上海华谊建设工程监理有限公司2003年4月29日第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页编制：审批：第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页钢结构监理实施细则一、监理依据1、设计图纸及设计说明书2、设计交底，图纸会审纪要3、设计变更通知单，技术核定单，工程联系单4、施工组织设计5、现行工程建设施工验收规范及工程质量检验评定标准（Ⅰ）、钢结构工程施工质量验收规范（GB50205—2001）（Ⅱ）、建筑钢结构焊接规程（JGJ81—91）（Ⅳ）、钢结构高强度螺栓连接的设计、施工及验收规程（JBJ82—91）二、钢结构工程材料的要求1、钢结构工程所采用的钢材，应具有质量证明书，并符合设计要求。检查钢材的质量保证书是否与钢材上打印记号符合（每批钢材必须具备生产厂提供的材质证明书，写明钢材的炉号、钢号、化学成分和机械性能）。当对钢材的质量有疑议时，应按国家现行有关标准的规定进行抽样检验。2、钢材的表面质量除应符合国家现行有关标准的规定外（截面及厚度容许公差）尚应符合下列规定：Ⅰ、当钢材表面有锈蚀、麻点或划痕等缺陷时，其深度≤该钢材厚度负偏差值的1/2。Ⅱ、钢材表面锈钢等级应符合现行国家标准（涂装前钢材表面锈蚀等级和除锈等级）规定的A、B、C级。3、钢结构工程所采用的连接材料和涂装材料，应具有出厂质量证明书并符合设计的第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页要求和国家现行有关标准的规定。三、钢构件的制作1、放样和号料应根据工艺要求预留制作和安装时的收缩余量及切割、刨边和铣平等加工余量。（Ⅰ）、放样和样板（样杆）的允许偏差平行线距离和分段尺寸允许偏差±0.5mm对角线差允许偏差±1.0mm宽度、长度允许偏差±0.5mm孔距允许偏差±0.5mm加工样板的角度允许偏差±20°（Ⅱ）、号料允许偏差零件外形尺寸允许偏差±1.0mm孔距允许偏差±0.5mm（Ⅲ）气割前应将钢材切割区域表面的铁锈、污物等清除干净，气割后应清除熔渣和飞溅物。气割的允许偏差（mm）零件宽度、长度±3.0切割面平面度0.05t,且≤20(t为切割面厚度)割纹深度0.2局部缺口深度1.00.(Ⅳ)、机械剪切的零件，其钢板厚度≤12mm，剪切面应平整，机械剪切的允许偏差（mm）零件宽度，长度±3.0边缘缺棱1.0型钢端部垂直度2.0(Ⅴ)碳素结构钢在环境温度≤-200C,低合金结构钢≤-150C时,不得进行剪切,冲孔。2、矫正和成型（Ⅰ）、碳素结构钢在环境温度<-160C，低合金结构钢<-120C时，不得进行冷矫正和冷弯曲。（Ⅱ）、冷矫正，冷弯曲最小曲率半径，最大弯曲矢高宜符合规范要求。（Ⅲ）、碳素结构钢的低合金结构钢在加热矫正时，加热温度应根据钢材性能选定，但不得大于9000C，低合金钢结构在加热矫正后应缓慢冷却。（Ⅳ）、矫正后的钢材表面不应有明显的凹面式损伤，划痕深度≤0.5mm，并符合本细则二（2）要求，钢材矫正后的允许偏差应符合规范规定。（Ⅴ）、当零件采用热加工成形时温度宜9000C—10000C，碳素结构钢温度下降到7000C，低合金钢结构钢温度下降到8000C以前，应结束加工，低合金结构钢应缓慢冷第6页共11页第5页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共11页却。（Ⅵ）、弯曲成型的零件应采用弧形样板检查。当零件弦长≤1500mm时，样板弦长≥2/3零件弦长。当零件弦长>1500mm时，样板弦长>1500mm。成形部位与样板的间隙>2.0mm。3、边缘加工（Ⅰ）、气割或机械剪切的零件，需进行边缘加工时，其刨削量≥2.0mm。（Ⅱ）、边缘加工允许偏差：零件宽度、长度±1.0mm，加工边直线度，L/3000且≤2.0mm。相邻两边夹角±6°，加工面垂直度,0.025t且≤0.5mm。加工表面粗糙度50(Ⅲ）焊缝坡口尺寸应按工艺要求确定4.制孔:（Ⅰ）、A.B级螺栓孔（Ⅰ类孔...
