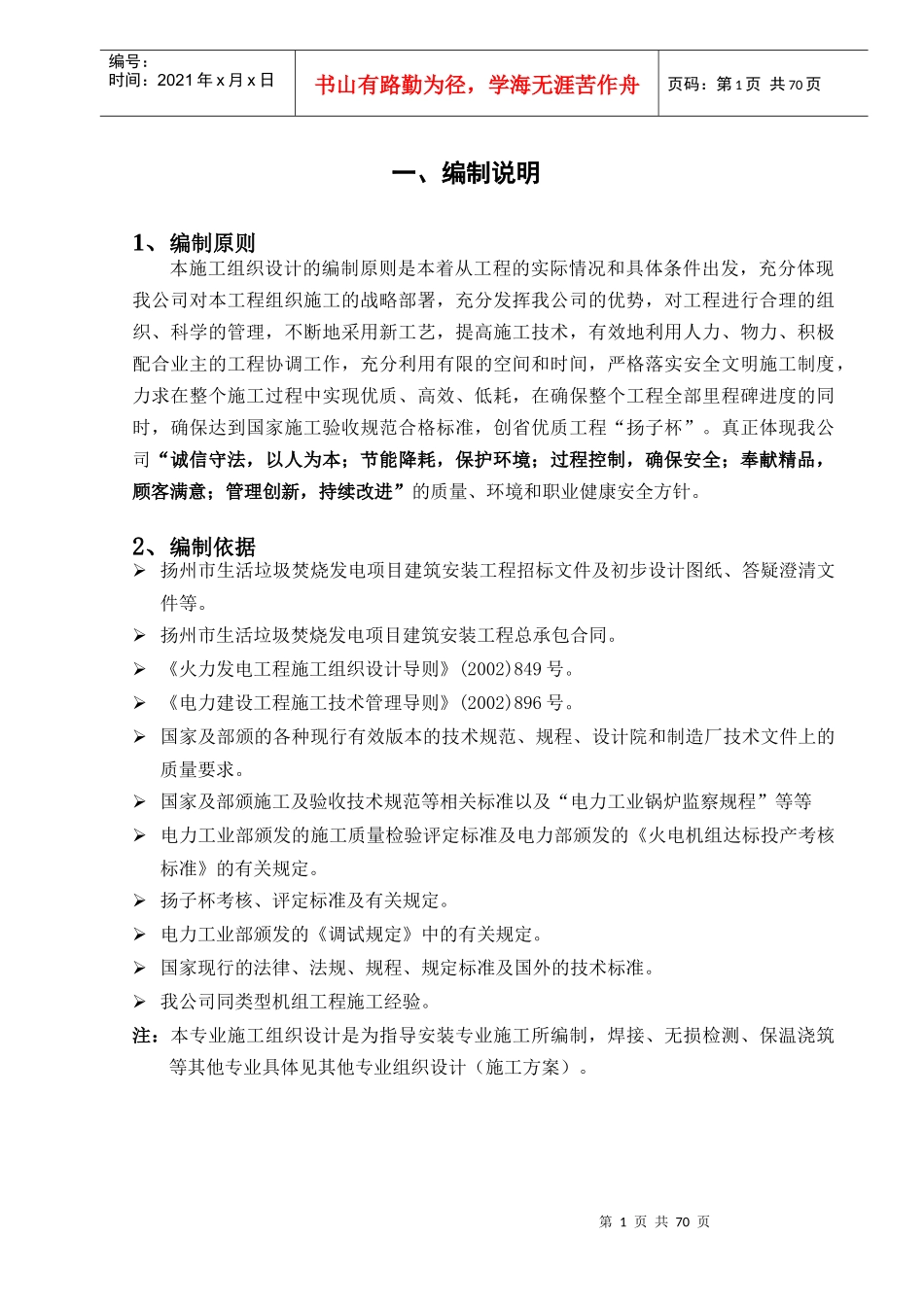

第1页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共70页一、编制说明1、编制原则本施工组织设计的编制原则是本着从工程的实际情况和具体条件出发，充分体现我公司对本工程组织施工的战略部署，充分发挥我公司的优势，对工程进行合理的组织、科学的管理，不断地采用新工艺，提高施工技术，有效地利用人力、物力、积极配合业主的工程协调工作，充分利用有限的空间和时间，严格落实安全文明施工制度，力求在整个施工过程中实现优质、高效、低耗，在确保整个工程全部里程碑进度的同时，确保达到国家施工验收规范合格标准，创省优质工程“扬子杯”。真正体现我公司“诚信守法，以人为本；节能降耗，保护环境；过程控制，确保安全；奉献精品，顾客满意；管理创新，持续改进”的质量、环境和职业健康安全方针。2、编制依据扬州市生活垃圾焚烧发电项目建筑安装工程招标文件及初步设计图纸、答疑澄清文件等。扬州市生活垃圾焚烧发电项目建筑安装工程总承包合同。《火力发电工程施工组织设计导则》(2002)849号。《电力建设工程施工技术管理导则》(2002)896号。国家及部颁的各种现行有效版本的技术规范、规程、设计院和制造厂技术文件上的质量要求。国家及部颁施工及验收技术规范等相关标准以及“电力工业锅炉监察规程”等等电力工业部颁发的施工质量检验评定标准及电力部颁发的《火电机组达标投产考核标准》的有关规定。扬子杯考核、评定标准及有关规定。电力工业部颁发的《调试规定》中的有关规定。国家现行的法律、法规、规程、规定标准及国外的技术标准。我公司同类型机组工程施工经验。注：本专业施工组织设计是为指导安装专业施工所编制，焊接、无损检测、保温浇筑等其他专业具体见其他专业组织设计（施工方案）。第2页共70页第1页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共70页二、工程概况1、工程简况扬州生活垃圾焚烧发电厂工程设计安装两台比利时KEPPEL-SEGHERS公司生产，单台处理能力为500t/d垃圾焚烧炉，该焚烧炉属于带翻动炉排片的顺推往复炉排炉。焚烧炉本体主要由锅炉钢结构、灰斗、炉排、护板等组成。炉内布置有前侧顶棚、前墙、顶棚支撑梁和顶棚钢梁等钢结构，平台楼梯穿插布置于钢结构上，焚烧炉前部布置有给料斗支撑梁；焚烧炉炉排由前向后呈向下阶梯形布置，护板包括左右侧护板、后墙外护板和炉膛出口处左右侧外护板。余热锅炉由四川川锅锅炉有限责任公司生产，本锅炉是单锅筒自然循环水管锅炉，卧式、室内布置、微负压运行，全悬吊结构锅炉。额定蒸发量为43.4t/h。锅炉型号为CG-500-43.4/4.0/400-LJ。余热锅炉受热面设备主要包括省煤器、汽包及降水管、水冷壁、蒸发面、过热器以及各设备间的大、中口径连通管道和刚性梁等。其中水冷壁布置在余热锅炉炉膛的四周、炉膛内部及水平烟道的两侧，靠布置在中间圈梁上的支架支撑；汽包布置在炉顶，在锅炉两侧布置有两条降水母管，降水母管支撑在中间圈梁上，向上与汽包连接并支撑汽包，向下通过降水支管与水冷壁下联箱连接；从余热锅炉炉膛出口端开始的第四烟道上依次布置着1级蒸发面、3级过热器、2级过热器、1级过热器、2级蒸发面、2级省煤器和1级省煤器等主要受热面设备。锅炉构架为全钢结构，连接形式为焊接。宽度：左右钢柱之间12500㎜，锅炉两侧间最大距离（含走廊、楼梯）18000㎜；深度：X1和X7钢柱之间29000㎜；锅炉前后间最大距离（含走廊、楼梯）42000㎜；高度：锅筒中心标高32780㎜，钢架标高36000㎜，最高点标高37300㎜；锅炉主要参数如下：额定蒸发量：43.4t/h额定出口压力：4.0MPa额定出口温度：400℃锅筒工作压力：4.58MPa给水温度：130℃排烟温度：197℃2、主要里程碑：第3页共70页第2页共70页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共70页工程开工2009年08月18日1#锅炉钢架吊装2010年04月25日1#锅炉锅筒吊装2010年06月09日1#锅炉水压试验2010年07月26日1#锅炉酸洗2010年10月15日1#锅炉吹管2008年10月20日2#锅炉钢架吊装2010年06月25日2#锅炉锅筒吊装2010年08月10日2#锅炉水压试验2010年09月...
