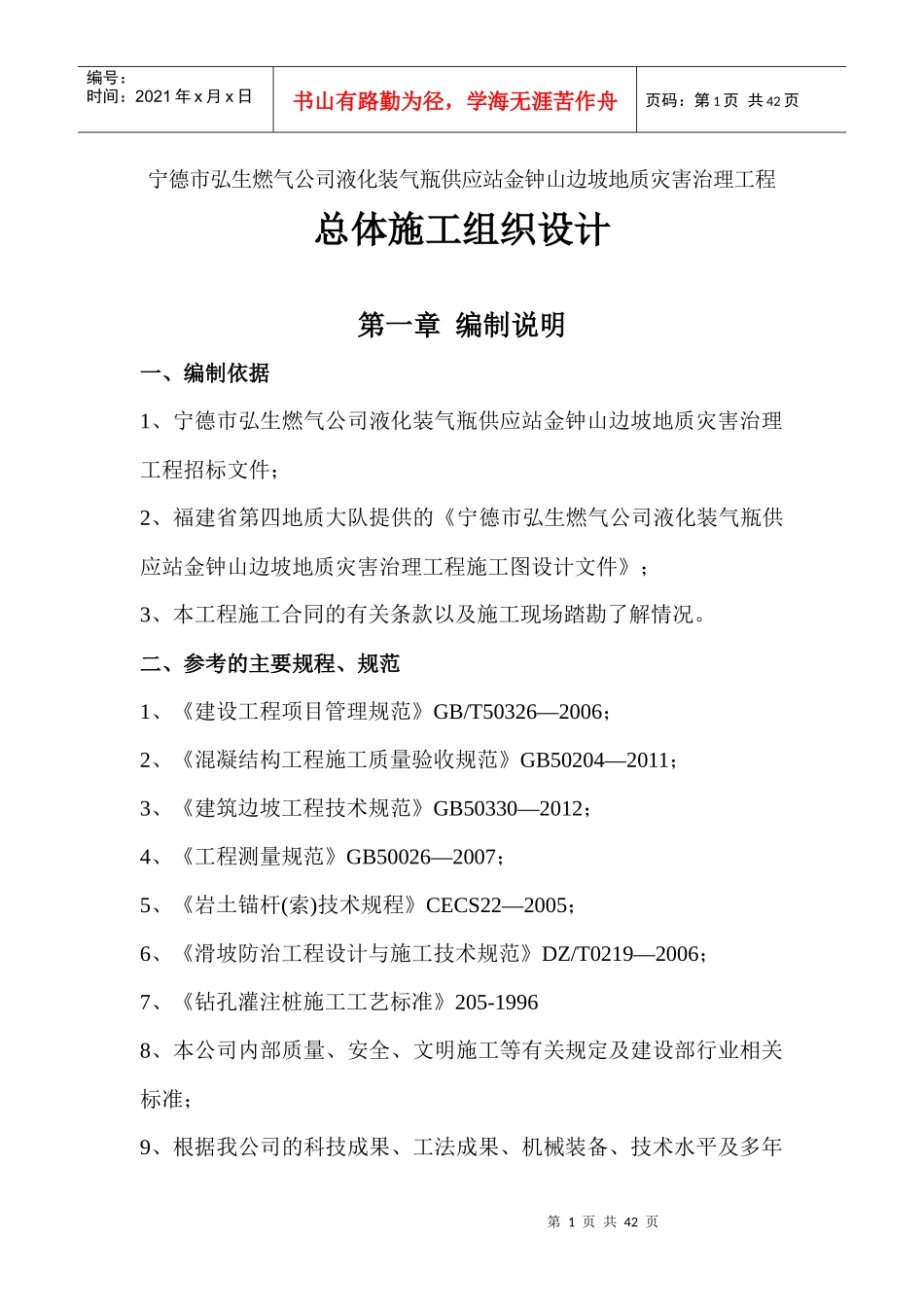

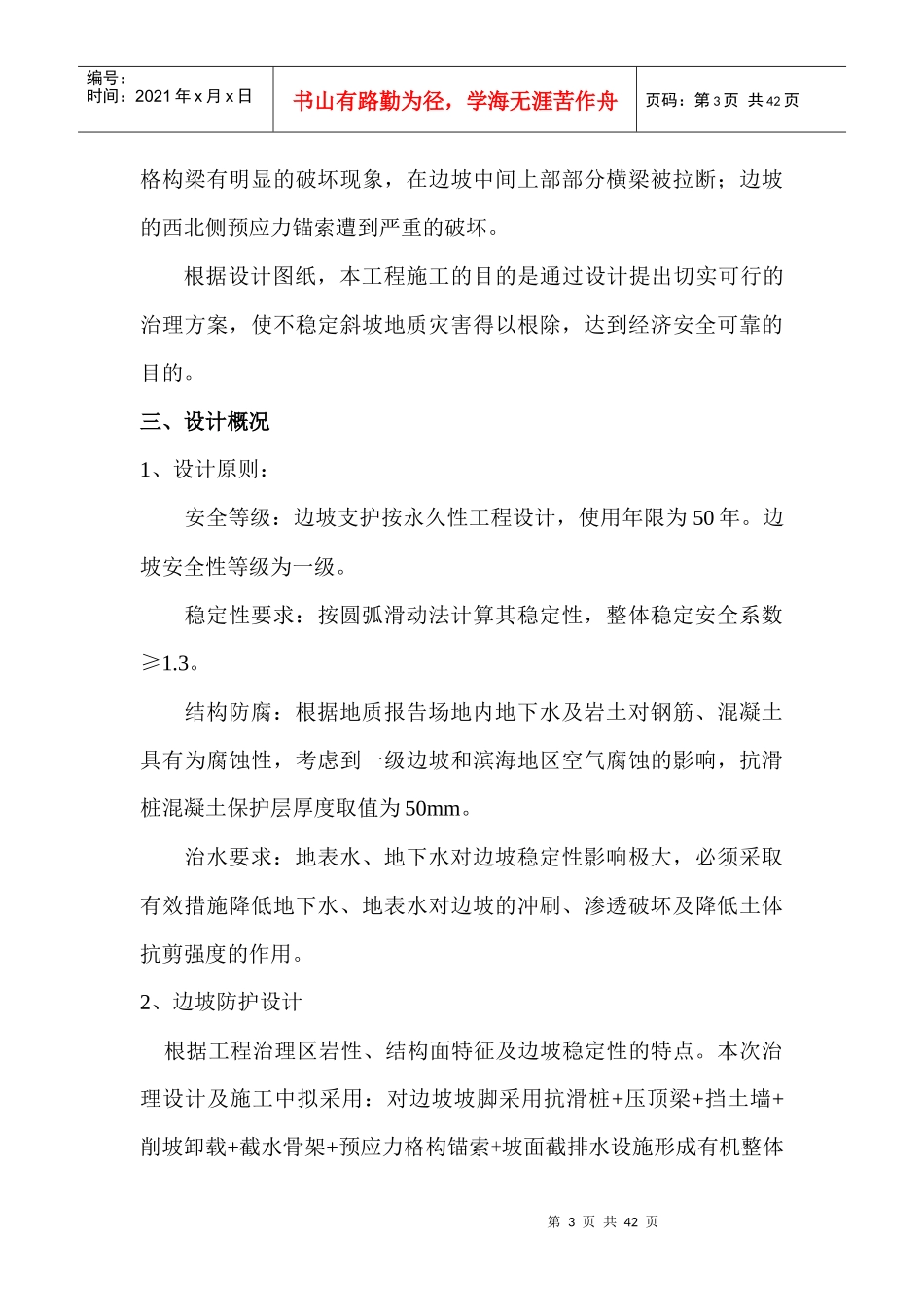

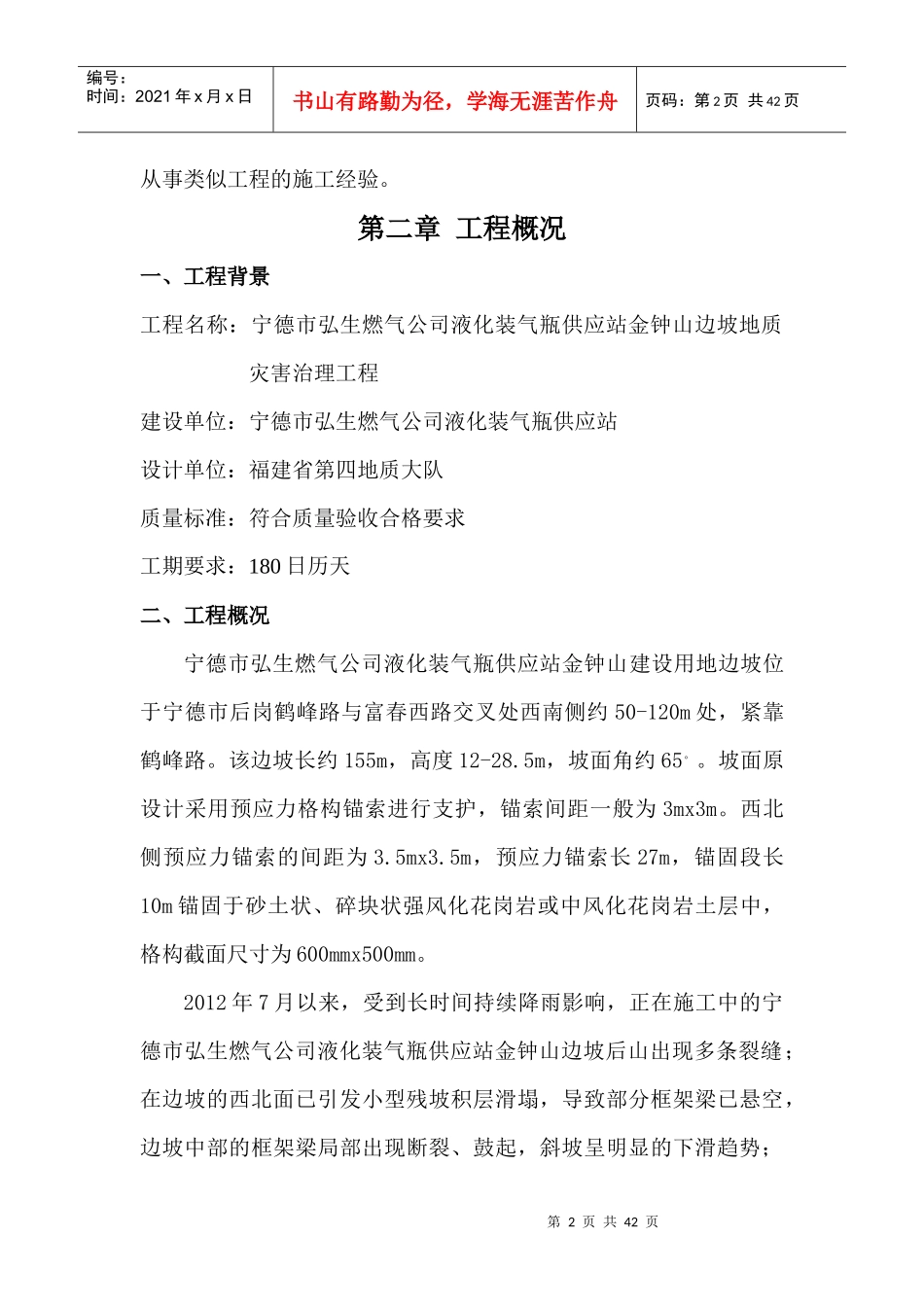

第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共42页宁德市弘生燃气公司液化装气瓶供应站金钟山边坡地质灾害治理工程总体施工组织设计第一章编制说明一、编制依据1、宁德市弘生燃气公司液化装气瓶供应站金钟山边坡地质灾害治理工程招标文件；2、福建省第四地质大队提供的《宁德市弘生燃气公司液化装气瓶供应站金钟山边坡地质灾害治理工程施工图设计文件》；3、本工程施工合同的有关条款以及施工现场踏勘了解情况。二、参考的主要规程、规范1、《建设工程项目管理规范》GB/T50326—2006；2、《混凝结构工程施工质量验收规范》GB50204—2011；3、《建筑边坡工程技术规范》GB50330—2012；4、《工程测量规范》GB50026—2007；5、《岩土锚杆(索)技术规程》CECS22—2005；6、《滑坡防治工程设计与施工技术规范》DZ/T0219—2006；7、《钻孔灌注桩施工工艺标准》205-19968、本公司内部质量、安全、文明施工等有关规定及建设部行业相关标准；9、根据我公司的科技成果、工法成果、机械装备、技术水平及多年第2页共42页第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页从事类似工程的施工经验。第二章工程概况一、工程背景工程名称：宁德市弘生燃气公司液化装气瓶供应站金钟山边坡地质灾害治理工程建设单位：宁德市弘生燃气公司液化装气瓶供应站设计单位：福建省第四地质大队质量标准：符合质量验收合格要求工期要求：180日历天二、工程概况宁德市弘生燃气公司液化装气瓶供应站金钟山建设用地边坡位于宁德市后岗鹤峰路与富春西路交叉处西南侧约50-120m处，紧靠鹤峰路。该边坡长约155m，高度12-28.5m，坡面角约65。。坡面原设计采用预应力格构锚索进行支护，锚索间距一般为3mx3m。西北侧预应力锚索的间距为3.5mx3.5m，预应力锚索长27m，锚固段长10m锚固于砂土状、碎块状强风化花岗岩或中风化花岗岩土层中，格构截面尺寸为600mmx500mm。2012年7月以来，受到长时间持续降雨影响，正在施工中的宁德市弘生燃气公司液化装气瓶供应站金钟山边坡后山出现多条裂缝；在边坡的西北面已引发小型残坡积层滑塌，导致部分框架梁已悬空，边坡中部的框架梁局部出现断裂、鼓起，斜坡呈明显的下滑趋势；第3页共42页第2页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共42页格构梁有明显的破坏现象，在边坡中间上部部分横梁被拉断；边坡的西北侧预应力锚索遭到严重的破坏。根据设计图纸，本工程施工的目的是通过设计提出切实可行的治理方案，使不稳定斜坡地质灾害得以根除，达到经济安全可靠的目的。三、设计概况1、设计原则：安全等级：边坡支护按永久性工程设计，使用年限为50年。边坡安全性等级为一级。稳定性要求：按圆弧滑动法计算其稳定性，整体稳定安全系数≥1.3。结构防腐：根据地质报告场地内地下水及岩土对钢筋、混凝土具有为腐蚀性，考虑到一级边坡和滨海地区空气腐蚀的影响，抗滑桩混凝土保护层厚度取值为50mm。治水要求：地表水、地下水对边坡稳定性影响极大，必须采取有效措施降低地下水、地表水对边坡的冲刷、渗透破坏及降低土体抗剪强度的作用。2、边坡防护设计根据工程治理区岩性、结构面特征及边坡稳定性的特点。本次治理设计及施工中拟采用：对边坡坡脚采用抗滑桩+压顶梁+挡土墙+削坡卸载+截水骨架+预应力格构锚索+坡面截排水设施形成有机整体第4页共42页第3页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共42页进行支挡。3、主要工程量（暂按设计图纸）抗滑桩：一排共35根。其中KHZ1-KHZ16长30m，KHZ17-KHZ28长32m，KHZ29-KHZ35长28m。压顶梁砼：250.2m3；挡土板砼50.49m3。挡土墙M7.5浆砌片石：1561.34m3。削坡土方量：6951.88m3。截水骨架：1548.486m2。预应力锚索：9508m；锚索框架砼125.54m3。截、排水沟M7.5浆砌片石：541.51m3。软式透水管：3120m。第三章施工准备一、施工组织机构设置本工程将按我公司较成熟的项目法管理体制，拟租用民房成立工程项目部，实行项目经理责任制，实施项目法施工，对本工程行使计划、组织、指挥、协调、实施、监督各项基...
