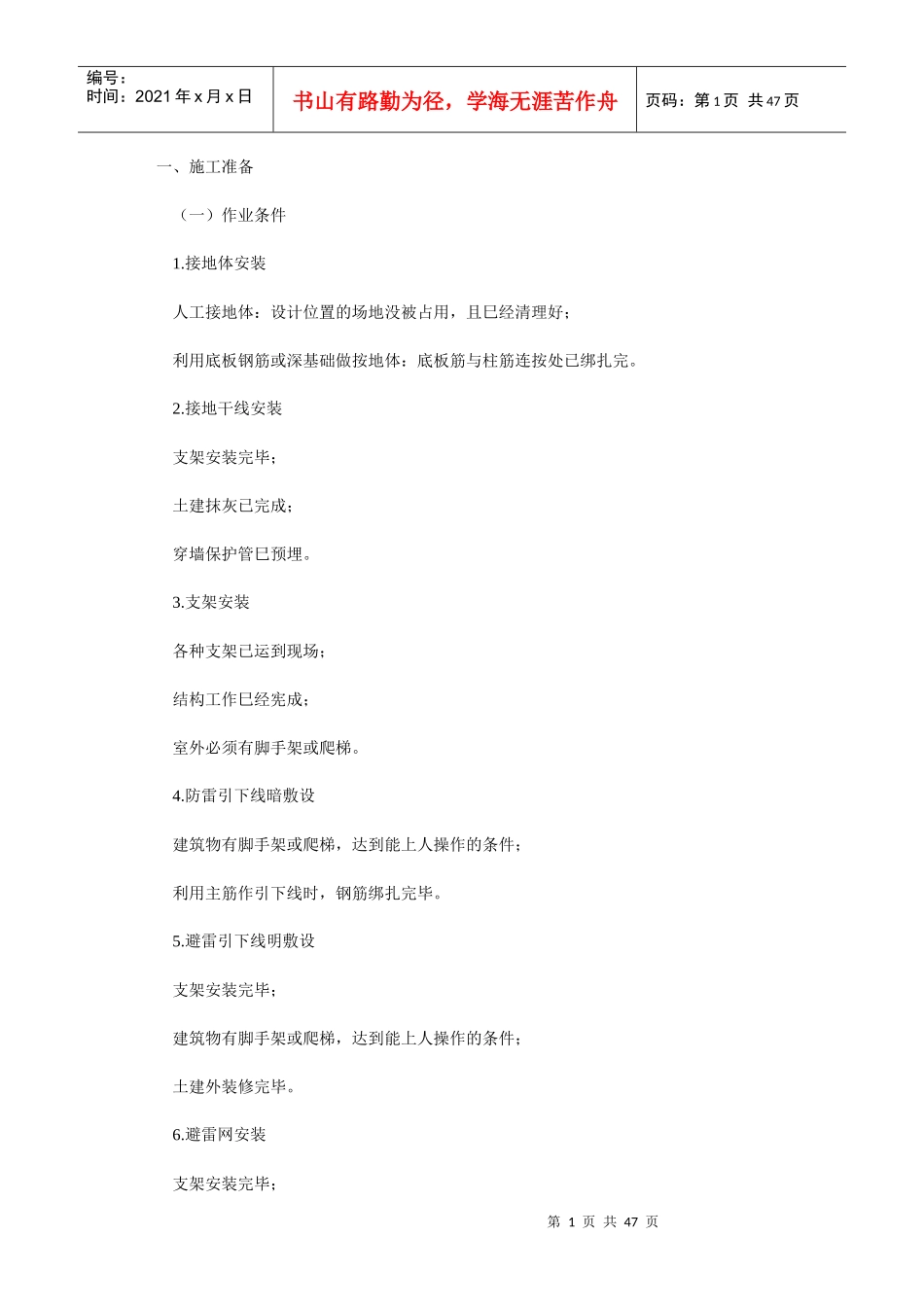

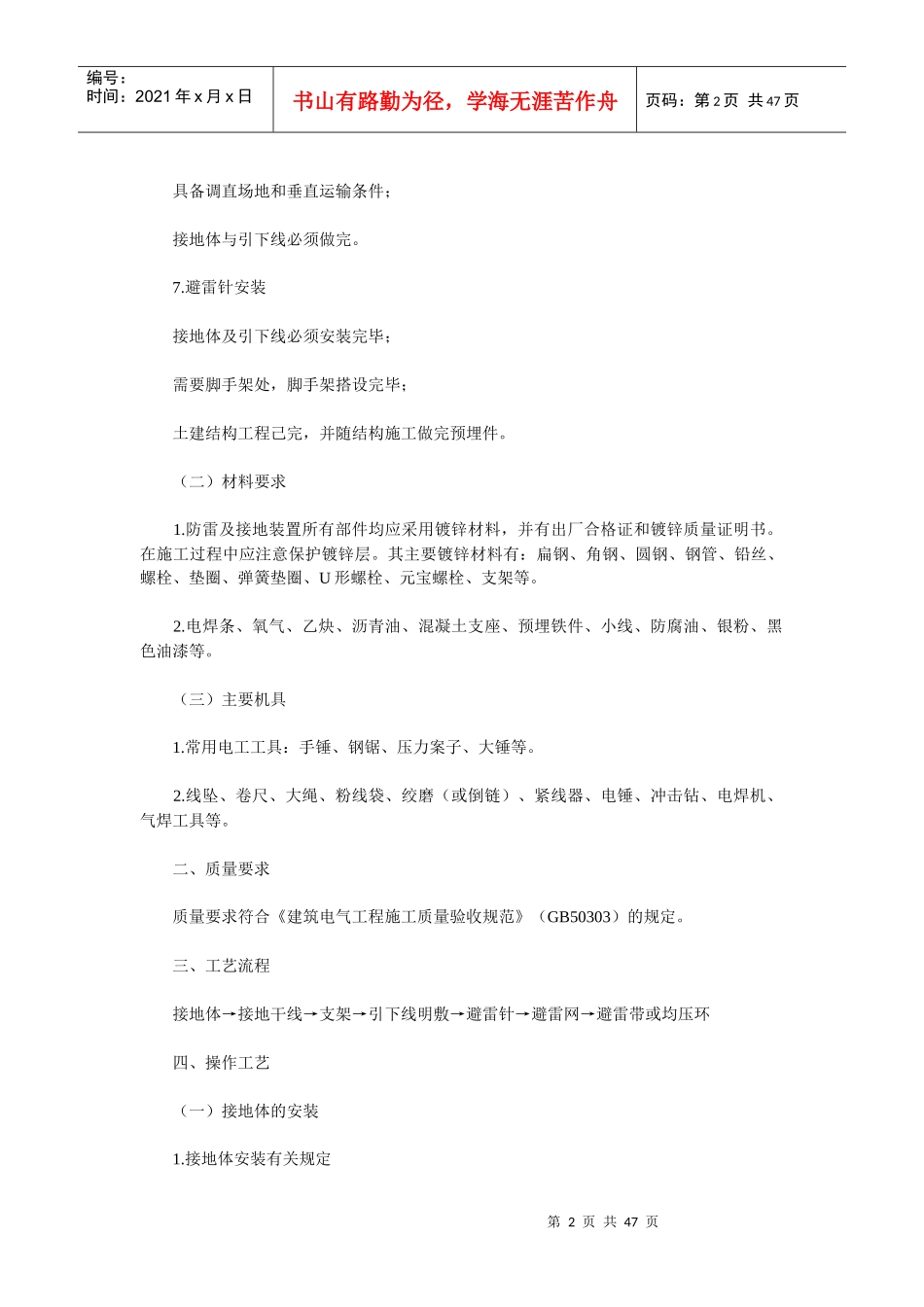

第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页一、施工准备（一）作业条件1.接地体安装人工接地体：设计位置的场地没被占用，且巳经清理好；利用底板钢筋或深基础做按地体：底板筋与柱筋连按处已绑扎完。2.接地干线安装支架安装完毕；土建抹灰已完成；穿墙保护管巳预埋。3.支架安装各种支架已运到现场；结构工作巳经宪成；室外必须有脚手架或爬梯。4.防雷引下线暗敷设建筑物有脚手架或爬梯，达到能上人操作的条件；利用主筋作引下线时，钢筋绑扎完毕。5.避雷引下线明敷设支架安装完毕；建筑物有脚手架或爬梯，达到能上人操作的条件；土建外装修完毕。6.避雷网安装支架安装完毕；第2页共47页第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页具备调直场地和垂直运输条件；接地体与引下线必须做完。7.避雷针安装接地体及引下线必须安装完毕；需要脚手架处，脚手架搭设完毕；土建结构工程己完，并随结构施工做完预埋件。（二）材料要求1.防雷及接地装置所有部件均应采用镀锌材料，并有出厂合格证和镀锌质量证明书。在施工过程中应注意保护镀锌层。其主要镀锌材料有：扁钢、角钢、圆钢、钢管、铅丝、螺栓、垫圈、弹簧垫圈、U形螺栓、元宝螺栓、支架等。2.电焊条、氧气、乙炔、沥青油、混凝土支座、预埋铁件、小线、防腐油、银粉、黑色油漆等。（三）主要机具1.常用电工工具：手锤、钢锯、压力案子、大锤等。2.线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、气焊工具等。二、质量要求质量要求符合《建筑电气工程施工质量验收规范》（GB50303）的规定。三、工艺流程接地体→接地干线→支架→引下线明敷→避雷针→避雷网→避雷带或均压环四、操作工艺（一）接地体的安装1.接地体安装有关规定第3页共47页第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共47页接地体顶面埋设深度应符合设计要求。当无要求时，不应小于0.6m。角钢及钢管接地体应垂直配置。除接地体外，接地体引出线的垂直部分和接地装置焊接部位应防腐处理；在作防腐处理前，表面必须除锈并去掉焊接处残留的焊药；垂直接地体的间距不应小于其长度的3～5倍。水平接地体的间距应符合设计规定。当无设计规定时不宜小于5m；除环形接地体外，接地体埋设位置应在距建筑物3m以外。距建筑物出入日或人行道也应大于3m，如小于3m时，应采用均压带做法或在接地装置上面敷设50一90mm厚度的沥青层，其宽度应超过接地装置2m；接地体敷设完毕，基坑回填土内不应夹有石块和建筑垃圾等；外取的土壤不得有较强的腐蚀性；在回填土时应分层夯实；接地装置由多个分接地装置部分组成时，应按设计要求设置便于分开的断接卡。自然接地体与人工接地体连接处应有便于分开的断接卡，断接卡应有保护措施。2.人工接地体安装接地体加工：根据设计要求的数量、材料、规格进行加工，材料一般采用钢管和角钢切割，长度不应小于2.5m。如采用钢管打入地下应根据土质加工成一定的形状，遇松软土壤时，可切成斜面形，为了避兔打入时受力不均使管子歪斜，也可以加工成扁尖形；遇±质很硬时，可将尖端加工成圆锥形。如选用角钢时，应采用不小于40mm×40mm×4mm的角钢，切割长度不应小于2.5m，角钢的一端应加工成尖头形状；沟槽开挖：根据设计图要求，对接地体（网）的线路进行测量弹线，在此线路上挖掘深为0.8～1m，宽为0.5m的沟槽，沟顶部稍宽，底部渐窄，沟底如有石子应清除；安装接地体（极）：沟槽开挖后应立即安装接地体和敷设接地扁钢，防止土方倒塌。先将接地体放在沟槽的中心线上，打入地下。一般采用大锤打入，一人扶着接地体，一人用大锤敲打接地体顶部。使用大锤敲打接地体时要平稳，锤击接地体正中，不得打偏，应与地面保持垂直、当接地体顶端距离地面600mm时停止打入；接地体间扁钢敷设：扁钢敷设前应调直，然后将扁钢放置于沟内，依次将扁钢与接地体用电（气）焊焊接。扁钢应侧放而不可放平，侧放时散流电阻较小。扁钢与钢管连接的位置距按地体最高点约100mm。焊接时应将扁钢拉直，焊后清除药皮，刷沥青做防腐...
