锅炉安装制度汇编VIP免费

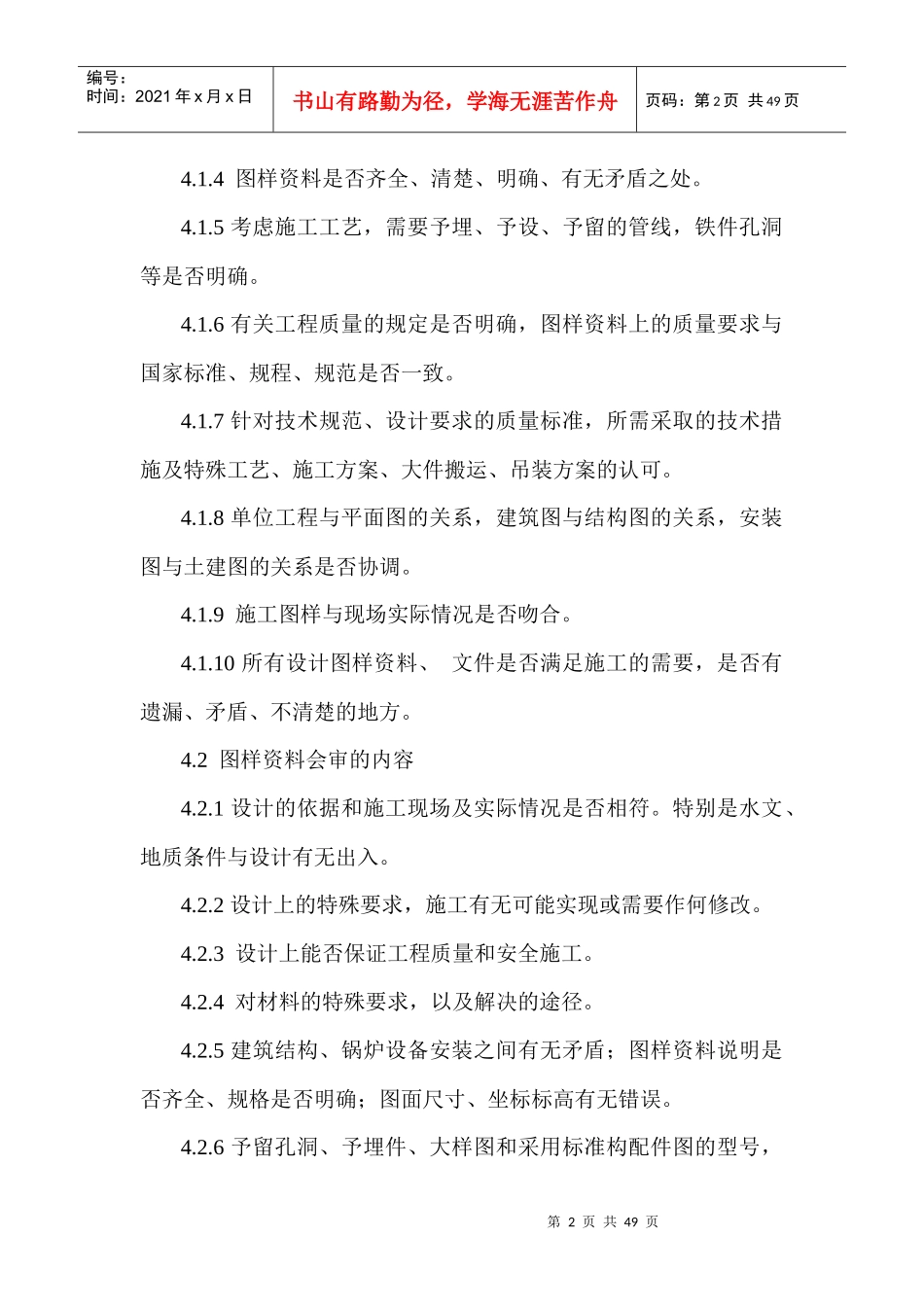

一、图样资料审查制度1.适用范围1.1图样熟悉是为了领会设计意图，熟悉图样内容，明确技术要求及早发现并消除图样和资料中的技术错误和欠妥之处（未经审查图样的工程不准施工）。1.2本制度适用于公司所承接的工程项目的图样资料审查。2.相关文件《技术文件管理制度》3.职责3.1技术部负责图样资料审查的管理与监督。3.2大型或复杂工程由质量保证工程师主持，公司技术部组织工程部、施工队进行图样资料审查。3.3一般工程由施工队技术副队长或施工技术员进行图样资料审查。4.工作程序4.1图样熟悉的内容4.1.1原理图、流程图与组装图、布置图在走向、接点和顺序等方面是否一致。4.1.2图样、图形、说明、明细表之间是否一致，其它所有相关图样资料的要求是否一致。4.1.3主要尺寸、位置、标高有无错误或不明确之处。第2页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共49页4.1.4图样资料是否齐全、清楚、明确、有无矛盾之处。4.1.5考虑施工工艺，需要予埋、予设、予留的管线，铁件孔洞等是否明确。4.1.6有关工程质量的规定是否明确，图样资料上的质量要求与国家标准、规程、规范是否一致。4.1.7针对技术规范、设计要求的质量标准，所需采取的技术措施及特殊工艺、施工方案、大件搬运、吊装方案的认可。4.1.8单位工程与平面图的关系，建筑图与结构图的关系，安装图与土建图的关系是否协调。4.1.9施工图样与现场实际情况是否吻合。4.1.10所有设计图样资料、文件是否满足施工的需要，是否有遗漏、矛盾、不清楚的地方。4.2图样资料会审的内容4.2.1设计的依据和施工现场及实际情况是否相符。特别是水文、地质条件与设计有无出入。4.2.2设计上的特殊要求，施工有无可能实现或需要作何修改。4.2.3设计上能否保证工程质量和安全施工。4.2.4对材料的特殊要求，以及解决的途径。4.2.5建筑结构、锅炉设备安装之间有无矛盾；图样资料说明是否齐全、规格是否明确；图面尺寸、坐标标高有无错误。4.2.6予留孔洞、予埋件、大样图和采用标准构配件图的型号，第3页共49页第2页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共49页有无错误和矛盾。4.2.7各种管线立体交叉有无矛盾。4.3图样资料审核、会审组织4.3.1大型或复杂工程由公司质量保证工程师主持，技术部、工程部、施工队队长，施工技术员、预算员、质检员等熟悉图样资料，在此基础上由质量保证工程师主持，施工队队长组织进行内部自审，并对所提出的问题进行归纳、整理、记录。4.3.2中、小型工程由施工队队长组织施工技术员、预算员、质检员进行内部自审，并对所提出的问题进行归纳、整理、记录。4.4图样资料会审的程序4.4.1图样资料自审4.4.2图样资料会审4.4.2.1将图样资料自审中发现的问题或建议，与设计单位、顾客代表一起进行协商解决，设计单位、顾客代表根据设计意图和使用要求做出决定。4.4.2.2图样资料会审要做好详细记录，施工单位质量保证工程师要做好图样会审记要的审查会签。5.记录图样资料会审工作结束后，由主管该项工作的技术负责人要把设计、顾客、施工单位签字认可的记录单交由相应的资料员保存并归档。第4页共49页第3页共49页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共49页二、变更设计图样联系制度1.目的和范围1.1锅炉压力容器在生产和生活中广泛使用，与人们的生活息息相关。具有爆炸的危险性，尤其是承压部件发生损坏，可能导致灾难性的后果，为了确保锅炉压力容器的安全运行，在施工过程中，加强施工过程控制管理，保证施工质量，保护人民生命和财产安全特制定本制度。1.2本制度适用于公司所承接的各种型号的锅炉的安装和维修工程中变更设计图样的联系。2.相关文件2.1国家或部颁的有关法律、法规、技术规范、规程、标准。2.2施工合同、施工图纸、设计变更、技术核定单。2.3设备说明书、材料合格证。2.4地方标准、企业标准、文件及施工方案。3工作程序3.1图纸变更种类3.1.1由业主提出的设计变更：业主应与监理工程师、施工单位协商，意见达成一致后，由业主向设计单位报请变更（属受压元件、锅炉结构变更的报省市技术监督局审批备案），由...
