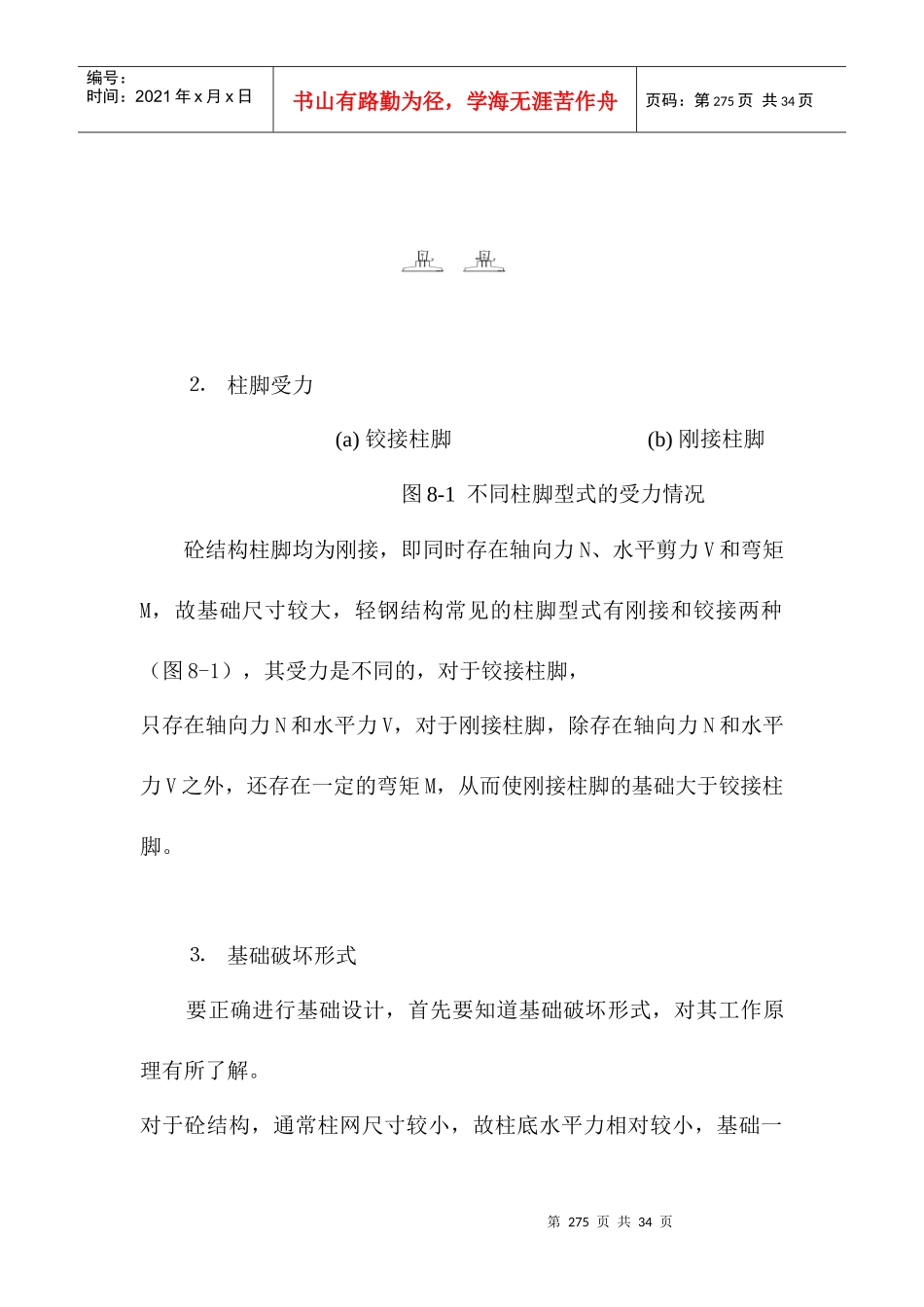

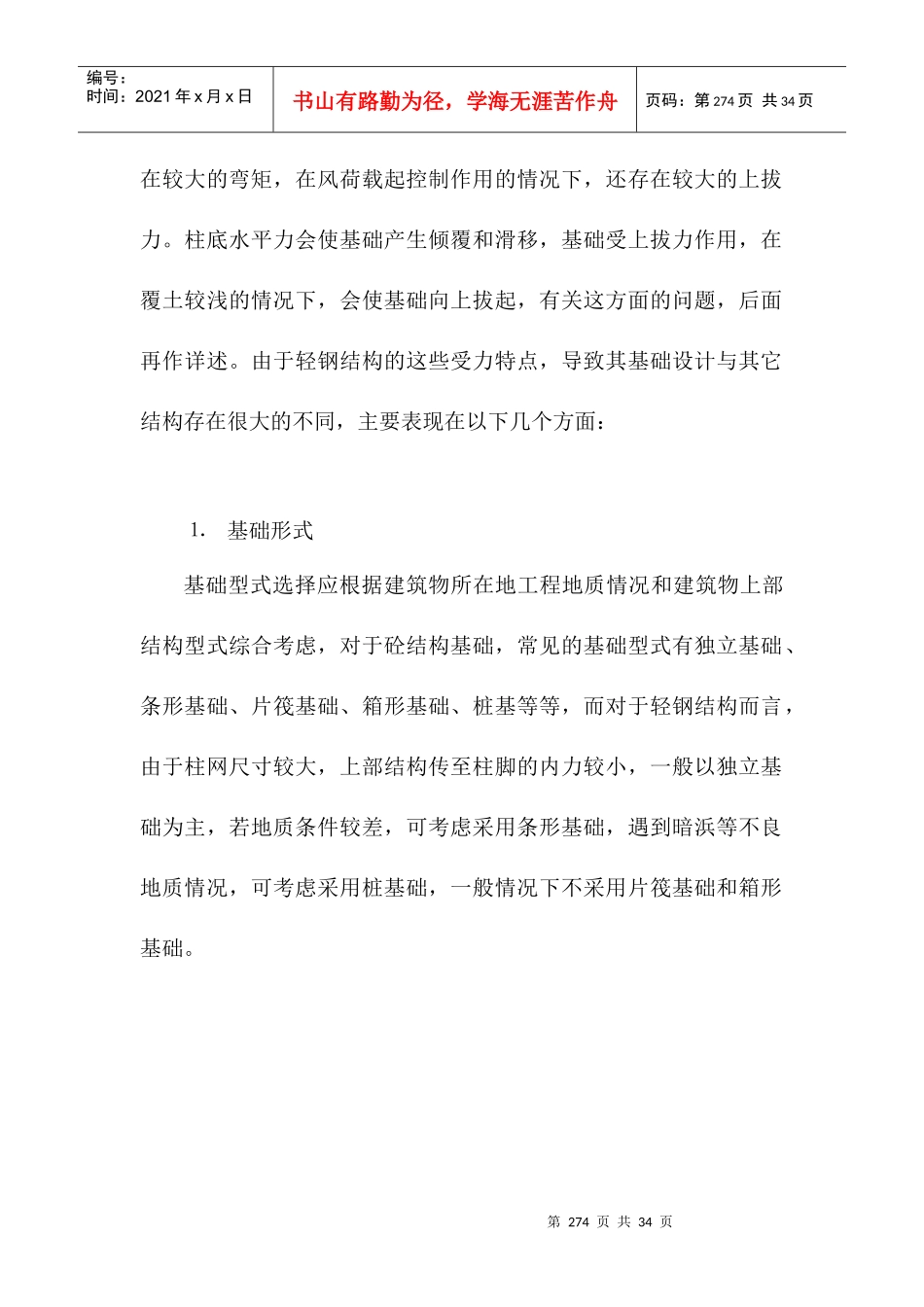

第273页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第273页共34页第八章基础设计房屋建筑设计总体上分为上部结构设计和下部结构设计两大部分，轻型钢结构建筑也不例外，前面几章已介绍了其上部结构，本章对其下部结构——基础作一些讨论。众所周知，在房屋建筑中，基础造价约占整个建筑物的30%左右，对于轻钢结构而言，最大优点就是重量轻，从而直接影响基础设计，与其它结构型式的基础相比，轻钢结构基础尺寸小，可以减少整个建筑物造价，另外对于地质条件较差地区，可优先考虑采用轻钢结构，这样容易满足地基承载力方面的要求。那么轻钢结构基础与砼结构基础有什么不同？轻钢结构基础是如何设计的？在轻钢结构基础设计时应注意哪些方面？本章针对这些问题进行探讨，而不涉及基础本身设计的有关内容。第一节基础设计的特点由于结构型式、荷载取值、支座条件等方面的不同，传至基础顶面内力是不同的，轻钢结构与传统的砼结构相比，最大差别就是在柱脚处存在较小的竖向力和较大的水平力，对于固接柱脚，还存第274页共34页第273页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第274页共34页在较大的弯矩，在风荷载起控制作用的情况下，还存在较大的上拔力。柱底水平力会使基础产生倾覆和滑移，基础受上拔力作用，在覆土较浅的情况下，会使基础向上拔起，有关这方面的问题，后面再作详述。由于轻钢结构的这些受力特点，导致其基础设计与其它结构存在很大的不同，主要表现在以下几个方面：⒈基础形式基础型式选择应根据建筑物所在地工程地质情况和建筑物上部结构型式综合考虑，对于砼结构基础，常见的基础型式有独立基础、条形基础、片筏基础、箱形基础、桩基等等，而对于轻钢结构而言，由于柱网尺寸较大，上部结构传至柱脚的内力较小，一般以独立基础为主，若地质条件较差，可考虑采用条形基础，遇到暗浜等不良地质情况，可考虑采用桩基础，一般情况下不采用片筏基础和箱形基础。第275页共34页第274页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第275页共34页⒉柱脚受力(a)铰接柱脚(b)刚接柱脚图8-1不同柱脚型式的受力情况砼结构柱脚均为刚接，即同时存在轴向力N、水平剪力V和弯矩M，故基础尺寸较大，轻钢结构常见的柱脚型式有刚接和铰接两种（图8-1），其受力是不同的，对于铰接柱脚，只存在轴向力N和水平力V，对于刚接柱脚，除存在轴向力N和水平力V之外，还存在一定的弯矩M，从而使刚接柱脚的基础大于铰接柱脚。⒊基础破坏形式要正确进行基础设计，首先要知道基础破坏形式，对其工作原理有所了解。对于砼结构，通常柱网尺寸较小，故柱底水平力相对较小，基础一第276页共34页第275页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第276页共34页般不会产生滑移现象，又由于上部结构自重很大，足以抵抗风荷载作用下产生的上拔力，故基础也不会产生上拔的可能，对于这种结构，基础主要发生冲切、剪切破坏；而轻钢结构则不同，基础除发生冲切、剪切破坏之外，由于存在较大的水平力，对于固接柱脚，还存在较大的弯矩作用，从而导致基础产生倾覆和滑移破坏，另外，在风荷载较大的情况下，特别对于一些敞开或半敞开的结构，由于轻钢结构自重很轻，有可能不足于抵抗风荷载产生的上拔力，导致基础上拔破坏。为防止这些破坏的发生，最经济有效的方法是增加基础埋深，即增加基础上覆土的厚度，但增加了土方开挖和回填工程量。另外对于轻钢结构基础，还须预埋锚栓（也称地脚螺栓），用于上部结构和基础的连接，若锚栓离砼基础边缘太近，会产生基础劈裂破坏，所以我国钢结构设计规范规定了锚栓离砼基础边缘的距离不得小于150mm；若锚栓长度过短，会使锚栓从基础中拔出，导致破坏，所以规范也规定了锚栓埋入长度。⒋基础设计内容基础设计一般包括基础底面积确定、基础高度确定和配筋计算，第277页共34页第276页共34页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第277页共34页还应符合有关构造措施。基础底面积可根据地基承载力确定，同时还应考虑软弱下卧层存在；基础高度由冲...
