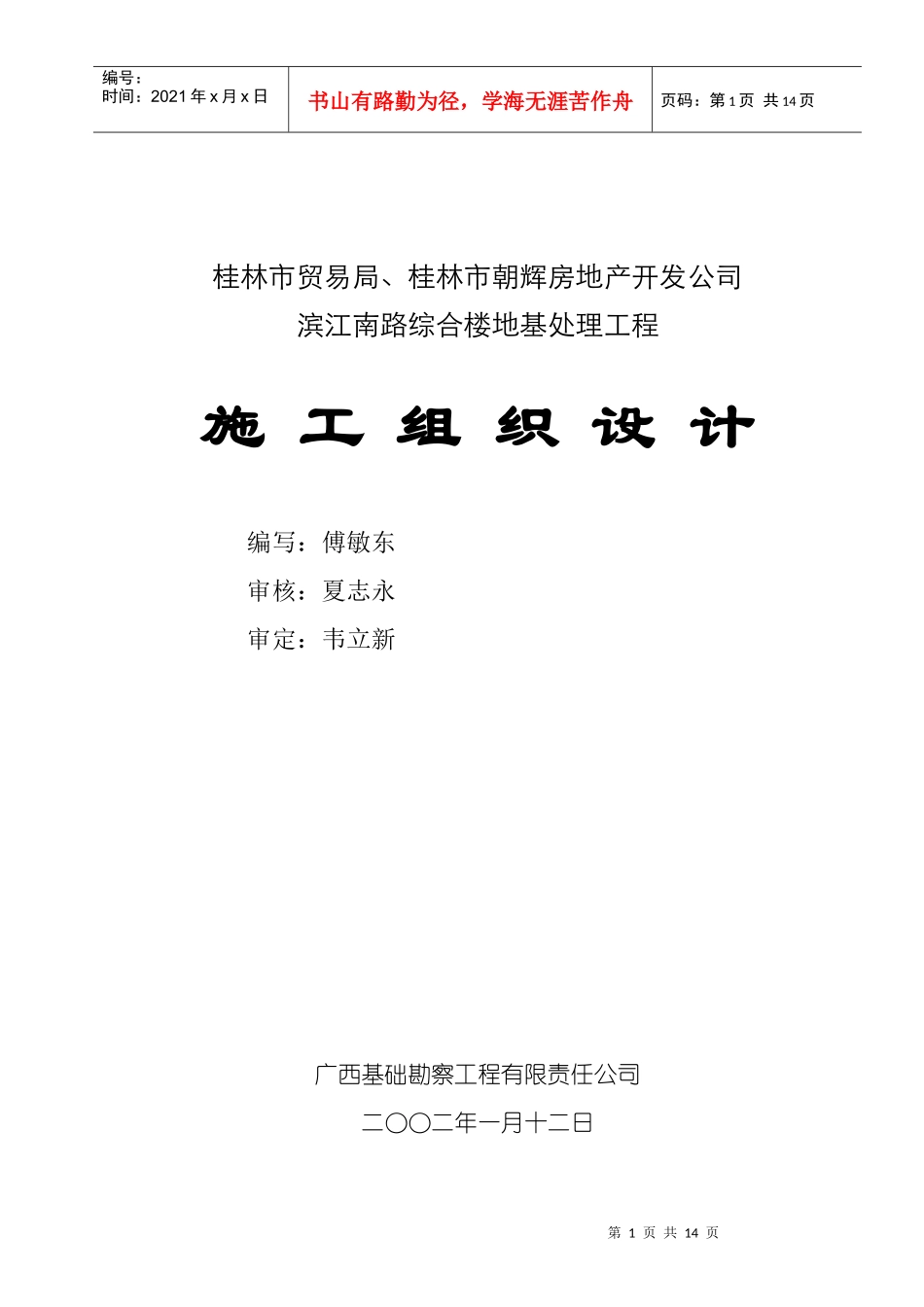

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页桂林市贸易局、桂林市朝辉房地产开发公司滨江南路综合楼地基处理工程施工组织设计编写：傅敏东审核：夏志永审定：韦立新广西基础勘察工程有限责任公司二○○二年一月十二日第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页一、概况、（一）概况1、工程概况桂林市交通综合大厦位于中山南路汽车总站对面，大厦由主楼（11层）、南附楼（11层）、北附楼（11层）和2～3层群楼组成。筏形基础，基底压力约250KPa。基础埋深6.8m。地基处理后复合地基承载力标准值不小于170KPa。据工程勘察资料，场地地质条件较复杂。基底处除局部分布园砾外，其它部位土层承载力不能满足要求，局部园砾层厚度很小，存在不能满足要求的软弱下卧层。基岩埋藏深,基岩面起伏大。经分析对比，采用CFG桩（C20素混凝土桩）处理浅部软土和深部软弱下卧层，处理后复合地基承载力标准值不小于170KPa。2、工程地点位于桂林市上海路口北侧。3、地质概况场地分布岩土层有10层，基底处土层主要有粘土、粉质粘土、粗砂。软弱下卧层有粉质粘土、含园砾粉质粘土。各岩土层的特征（略详见勘察报告）。4、水电概况本工程用水、用电由业主负责就近协调，并负责水电管线连接至现场施工区域。第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页5、工期本工程机械设备2002年月日进场，工期天。（二）编制说明1、编制依据1）《建筑地基处理技术规范》（JGJ79-91）2）《地基与基础工程施工及验收规范》（GBJ202-83）3）广西基础勘察工程有限责任公司ISO9002质量体系文件、程序文件、作业指导书。4）其它国家、部颁有关工程建设的规程、规范和技术标准。6）现场踏勘资料等。2、编制原则1）严格遵守设计、施工规范、规程及施工图纸等有关技术文件。2）坚持先进性、科学性、经济合理性与实事求是相结合。3）坚持项目法的原则，即通过劳动力、资金、设备、材料，施工方法和信息化处理，实现造价、工期和质量目标。二、施工设备选择及水电要求1、施工设备选择根据工程特点及工期要求，拟进场设备详见附表一(施工机械设备一览)。2、施工水电要求根据进场设备及工程施工需要，业主应提供施工动力用电300KVA，水：30m3/小时。其现场水电管线布设见附施工现场平面示意图。三、施工方案第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页（一）、锤击沉管桩施工工艺1、锤击沉管桩施工工艺流程见下图：2、主要工序技术要求1）、桩机就位后，首先将沉管对准桩位并调好垂直度其偏差不得大于1%；2）、沉管过程中，要仔细观察沉管的下沉速度，如出现异常情况，应及时通知监理及业主，及时分析原因采取相应措施；3）、沉管符合终孔要求后（沉管深达18米且每阵击贯入度小于5cm或到灰岩面、或桩长达到24米），如沉管无异常情况，应立即进行终孔验收，灌注混凝土，尽量减少间隔时间；4）、混凝土灌注量应按沉管外径和桩长计算出体积再乘以充盈系数桩机就位移动桩机沉管对准桩位并调好垂直度提管沉管测定最终孔深灌注混凝土混凝土制备取样送检桩端1~2米反插一至二次点位复核第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页1.1，可分次灌注，但管内混凝土不低于自然地面；5）、拔管速度要均匀，采用倒打法拔管时，对于一般土层以1m/min为宜，在软弱层和软硬土交界处宜控制在0.3~0.8m/min，倒打拔管的打击次数不得少于40次／min，在沉管底端未拔到桩顶设计标高之前，倒打和轻击不得中断；６）、混凝土强度等级为C20，混凝土现场制备严格按施工配比进行，搅拌时间不少于９０秒，坍落度控制在6~8cm，混凝土按班组由监理见证取样做试块留检；７）、沉管拔出现地面后，若发现混凝土溢出地面应及时清理，如混凝土面低于设计标高，应马上补灌混凝土使之达到设计要求；（二）、钻孔灌注桩施工工艺1、钻孔灌注桩施工工艺流程如下图示：测量放线埋设护筒钻机就位钻孔清孔安放钢笼...
