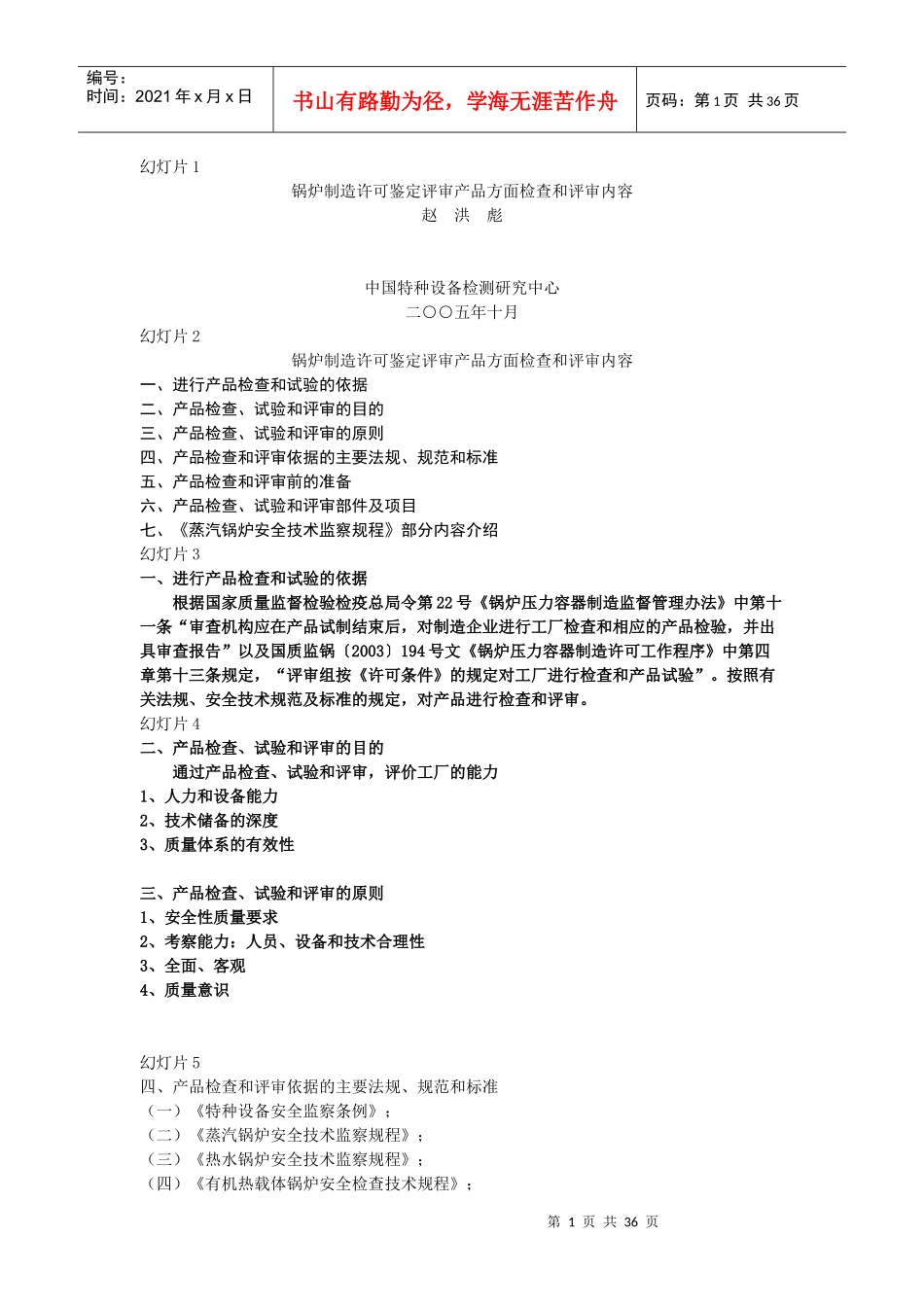

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页幻灯片1锅炉制造许可鉴定评审产品方面检查和评审内容赵洪彪中国特种设备检测研究中心二○○五年十月幻灯片2锅炉制造许可鉴定评审产品方面检查和评审内容一、进行产品检查和试验的依据二、产品检查、试验和评审的目的三、产品检查、试验和评审的原则四、产品检查和评审依据的主要法规、规范和标准五、产品检查和评审前的准备六、产品检查、试验和评审部件及项目七、《蒸汽锅炉安全技术监察规程》部分内容介绍幻灯片3一、进行产品检查和试验的依据根据国家质量监督检验检疫总局令第22号《锅炉压力容器制造监督管理办法》中第十一条“审查机构应在产品试制结束后，对制造企业进行工厂检查和相应的产品检验，并出具审查报告”以及国质监锅〔2003〕194号文《锅炉压力容器制造许可工作程序》中第四章第十三条规定，“评审组按《许可条件》的规定对工厂进行检查和产品试验”。按照有关法规、安全技术规范及标准的规定，对产品进行检查和评审。幻灯片4二、产品检查、试验和评审的目的通过产品检查、试验和评审，评价工厂的能力1、人力和设备能力2、技术储备的深度3、质量体系的有效性三、产品检查、试验和评审的原则1、安全性质量要求2、考察能力：人员、设备和技术合理性3、全面、客观4、质量意识幻灯片5四、产品检查和评审依据的主要法规、规范和标准（一）《特种设备安全监察条例》；（二）《蒸汽锅炉安全技术监察规程》；（三）《热水锅炉安全技术监察规程》；（四）《有机热载体锅炉安全检查技术规程》；第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页（五）《小型和常压热水锅炉安全监察规定》中小型锅炉部分（六）《锅炉压力容器制造许可条件》；（七）《锅炉压力容器制造许可工作程序》；（八）《锅炉压力容器产品安全性能监督检验规则》；（九）GB9222-2008《水管锅炉受压元件强度计算》；（十）GB/T16508-1996《锅壳锅炉受压元件强度计算》；等等（十一）TSZ0004（十二）TSZ0005幻灯片6五、产品检查和评审前的准备根据企业制造许可申请的级别、产品范围，查看资料和了解相关情况：1、企业的规模、生产能力、主要产品、工艺装备及生产工艺布局；2、检验机构设置及检验人员配备情况；3、检验控制要求及检验工艺文件；4、检测试验设备、工具的配置及校验；5、产品图样及设计、制造工艺文件；6、审查试制产品的质量检查记录、试验幻灯片7报告、产品质量证明书、监检确认见证等；7、确定产品定物检查的产品、部件、零件；8、要求企业准备好检具、检验人员、检测平台、管子放好实样，需水压的部件试验装置安装等。幻灯片8六、产品检查、试验和评审部件及项目1、产品基本情况(A级锅炉)产品名称产品级别、范围A不限B额定蒸汽压力小于及等于2.5MPa的蒸汽锅炉C额定蒸汽压力小于及等于0.8MPa且额定蒸发量小于及等于1t/h的蒸汽锅炉;额定出水温度小于120℃的热水锅炉D额定蒸汽压力小于及等于0.1Mpa的蒸汽锅炉；额定出水温度小于120℃的热水锅炉，且额定功率小于及等于2.8MW的热水锅炉产品型号产品编号总装图号制造日期执行标准主体材料额定蒸发量额定蒸汽压力管子外径耐压试验压力设计压力锅筒末级过热器设计温度锅筒末级过热器再热蒸汽进/出口温度第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页再热蒸汽进/出口压力探伤比例焊后热处理□要求□不要求安全排放装置□安全阀□爆破片□不要求产品焊接试板□要求□不要求幻灯片92、主要检查、试验和评审部件及项目文件资料：设计图样的有效性和符合性；设计文件所用法规、标准的有效性；设计变更的有效性和符合性锅筒：锅筒所用材料（封头、筒体、人孔盖、管接头）、焊材及其材料代用符合所用标准。材料标识移植情况纵、环焊缝焊接试件数量、试样检验项目、数量、尺寸，试验方法标准。判定标准、试验记录、报告等符合标准情况焊缝的布置管接头角焊缝金相检验的数量、记录、报告等符合标准情况筒体主焊缝无损检测方法、比例即缺陷评定等...
