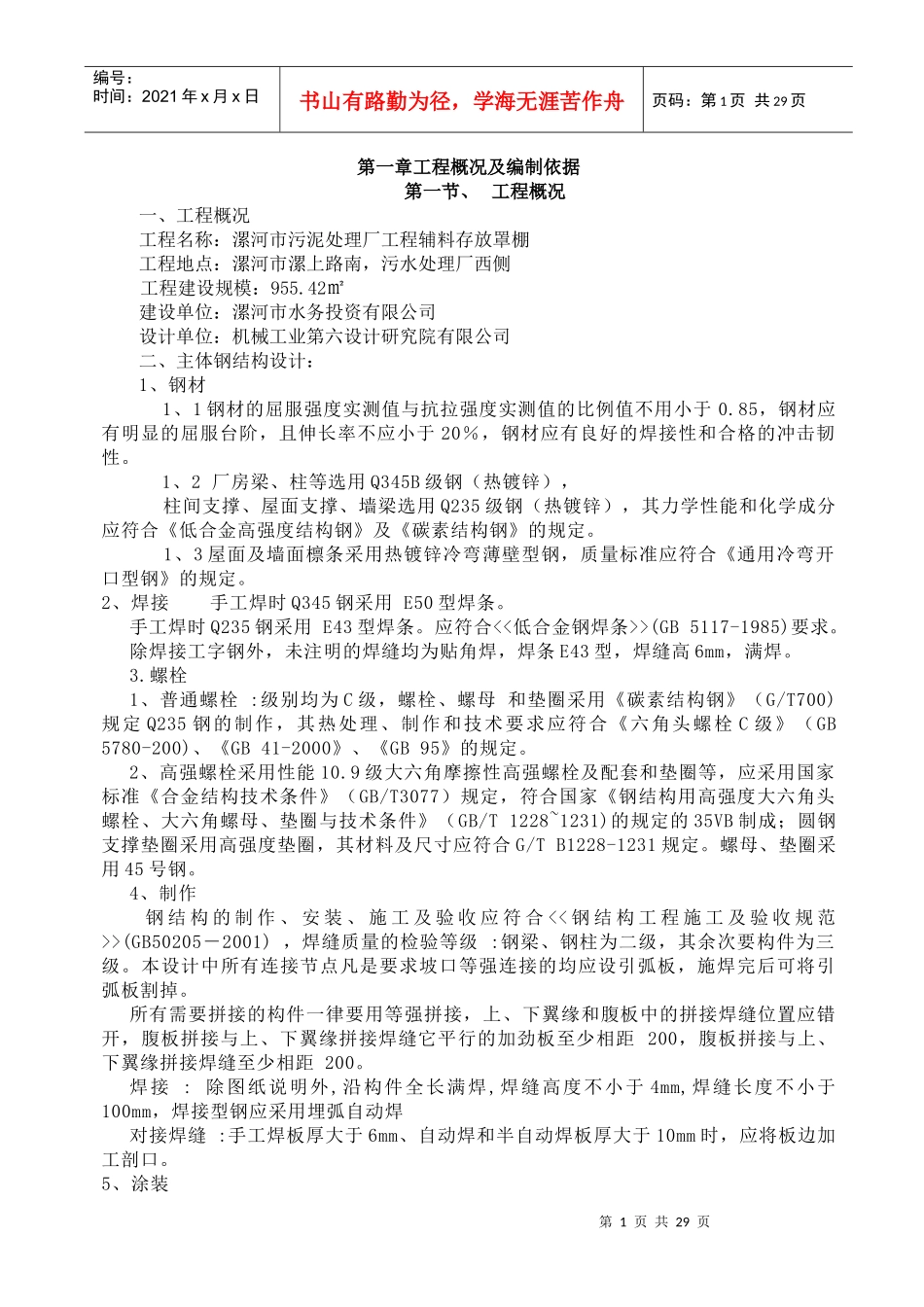

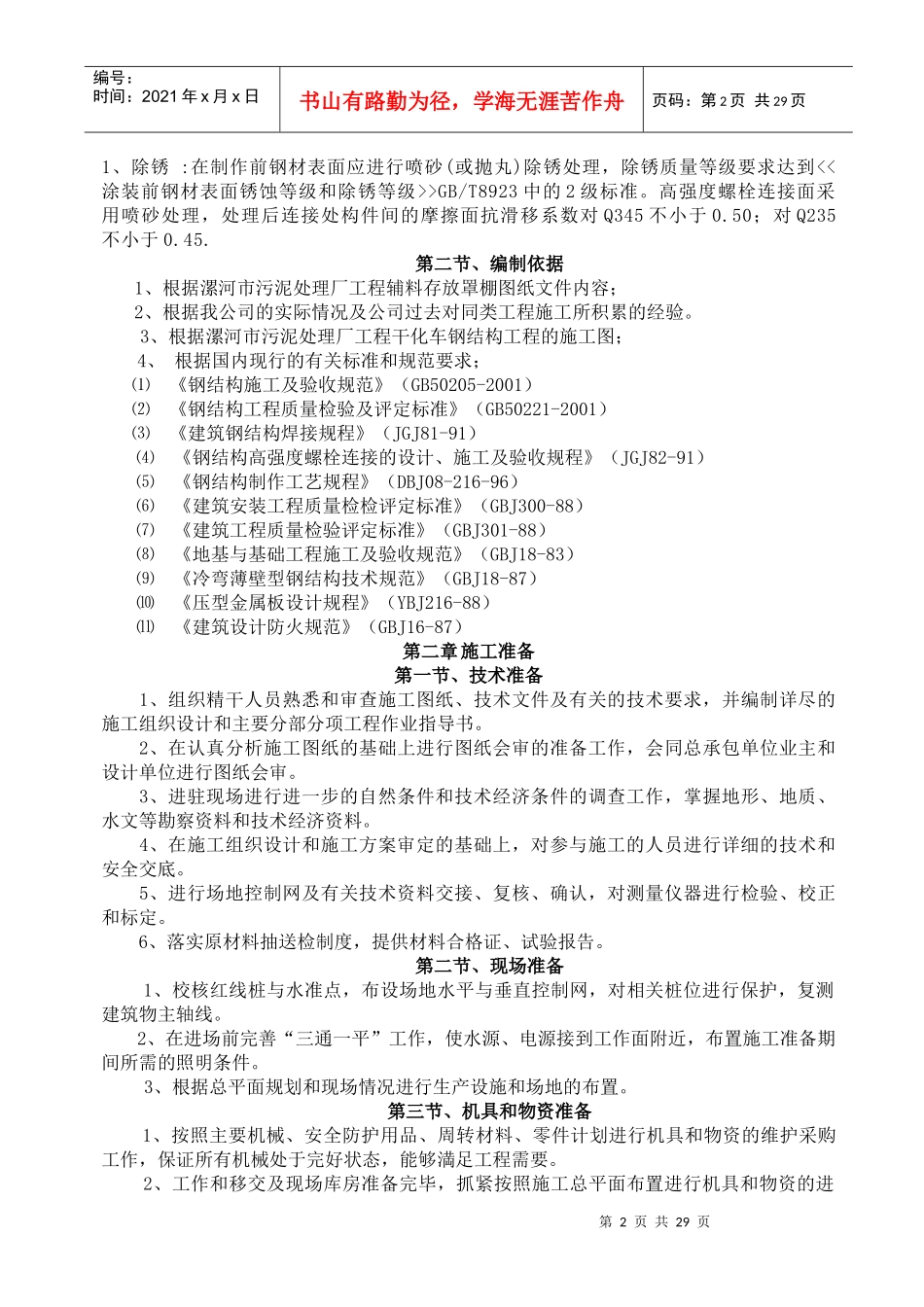

第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共29页第一章工程概况及编制依据第一节、工程概况一、工程概况工程名称：漯河市污泥处理厂工程辅料存放罩棚工程地点：漯河市漯上路南，污水处理厂西侧工程建设规模：955.42㎡建设单位：漯河市水务投资有限公司设计单位：机械工业第六设计研究院有限公司二、主体钢结构设计：1、钢材1、1钢材的屈服强度实测值与抗拉强度实测值的比例值不用小于0.85，钢材应有明显的屈服台阶，且伸长率不应小于20％，钢材应有良好的焊接性和合格的冲击韧性。1、2厂房梁、柱等选用Q345B级钢（热镀锌），柱间支撑、屋面支撑、墙梁选用Q235级钢（热镀锌），其力学性能和化学成分应符合《低合金高强度结构钢》及《碳素结构钢》的规定。1、3屋面及墙面檩条采用热镀锌冷弯薄壁型钢，质量标准应符合《通用冷弯开口型钢》的规定。2、焊接手工焊时Q345钢采用E50型焊条。手工焊时Q235钢采用E43型焊条。应符合<<低合金钢焊条>>(GB5117-1985)要求。除焊接工字钢外，未注明的焊缝均为贴角焊，焊条E43型，焊缝高6mm，满焊。3.螺栓1、普通螺栓:级别均为C级，螺栓、螺母和垫圈采用《碳素结构钢》（G/T700)规定Q235钢的制作，其热处理、制作和技术要求应符合《六角头螺栓C级》（GB5780-200)、《GB41-2000》、《GB95》的规定。2、高强螺栓采用性能10.9级大六角摩擦性高强螺栓及配套和垫圈等，应采用国家标准《合金结构技术条件》（GB/T3077）规定，符合国家《钢结构用高强度大六角头螺栓、大六角螺母、垫圈与技术条件》（GB/T1228~1231)的规定的35VB制成；圆钢支撑垫圈采用高强度垫圈，其材料及尺寸应符合G/TB1228-1231规定。螺母、垫圈采用45号钢。4、制作钢结构的制作、安装、施工及验收应符合<<钢结构工程施工及验收规范>>(GB50205－2001)，焊缝质量的检验等级:钢梁、钢柱为二级，其余次要构件为三级。本设计中所有连接节点凡是要求坡口等强连接的均应设引弧板，施焊完后可将引弧板割掉。所有需要拼接的构件一律要用等强拼接，上、下翼缘和腹板中的拼接焊缝位置应错开，腹板拼接与上、下翼缘拼接焊缝它平行的加劲板至少相距200，腹板拼接与上、下翼缘拼接焊缝至少相距200。焊接:除图纸说明外,沿构件全长满焊,焊缝高度不小于4mm,焊缝长度不小于100mm，焊接型钢应采用埋弧自动焊对接焊缝:手工焊板厚大于6mm、自动焊和半自动焊板厚大于10mm时，应将板边加工剖口。5、涂装第2页共29页第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共29页1、除锈:在制作前钢材表面应进行喷砂(或抛丸)除锈处理，除锈质量等级要求达到<<涂装前钢材表面锈蚀等级和除锈等级>>GB/T8923中的2级标准。高强度螺栓连接面采用喷砂处理，处理后连接处构件间的摩擦面抗滑移系数对Q345不小于0.50；对Q235不小于0.45.第二节、编制依据1、根据漯河市污泥处理厂工程辅料存放罩棚图纸文件内容；2、根据我公司的实际情况及公司过去对同类工程施工所积累的经验。3、根据漯河市污泥处理厂工程干化车钢结构工程的施工图；4、根据国内现行的有关标准和规范要求；⑴《钢结构施工及验收规范》（GB50205-2001）⑵《钢结构工程质量检验及评定标准》（GB50221-2001）⑶《建筑钢结构焊接规程》（JGJ81-91）⑷《钢结构高强度螺栓连接的设计、施工及验收规程》（JGJ82-91）⑸《钢结构制作工艺规程》（DBJ08-216-96）⑹《建筑安装工程质量检检评定标准》（GBJ300-88）⑺《建筑工程质量检验评定标准》（GBJ301-88）⑻《地基与基础工程施工及验收规范》（GBJ18-83）⑼《冷弯薄壁型钢结构技术规范》（GBJ18-87）⑽《压型金属板设计规程》（YBJ216-88）⑾《建筑设计防火规范》（GBJ16-87）第二章施工准备第一节、技术准备1、组织精干人员熟悉和审查施工图纸、技术文件及有关的技术要求，并编制详尽的施工组织设计和主要分部分项工程作业指导书。2、在认真分析施工图纸的基础上进行图纸会审的准备工作，会同总承包单位业主和设计单位进行图纸会审。3、进驻现场进行进一步的自然条件和技术经济条件的调查工作，掌握地形、地质、水文等勘察资料和技术经济资料。4...
