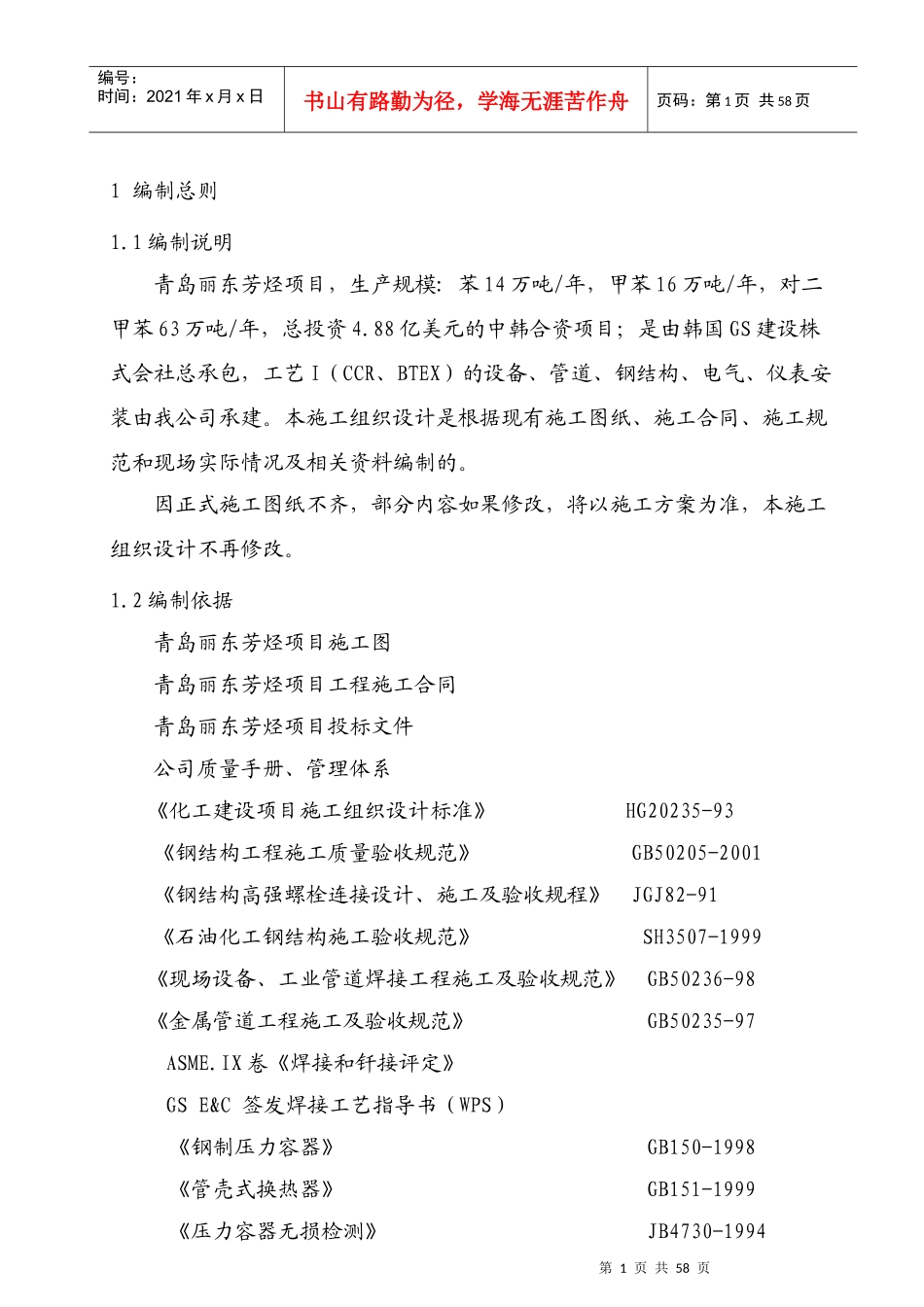

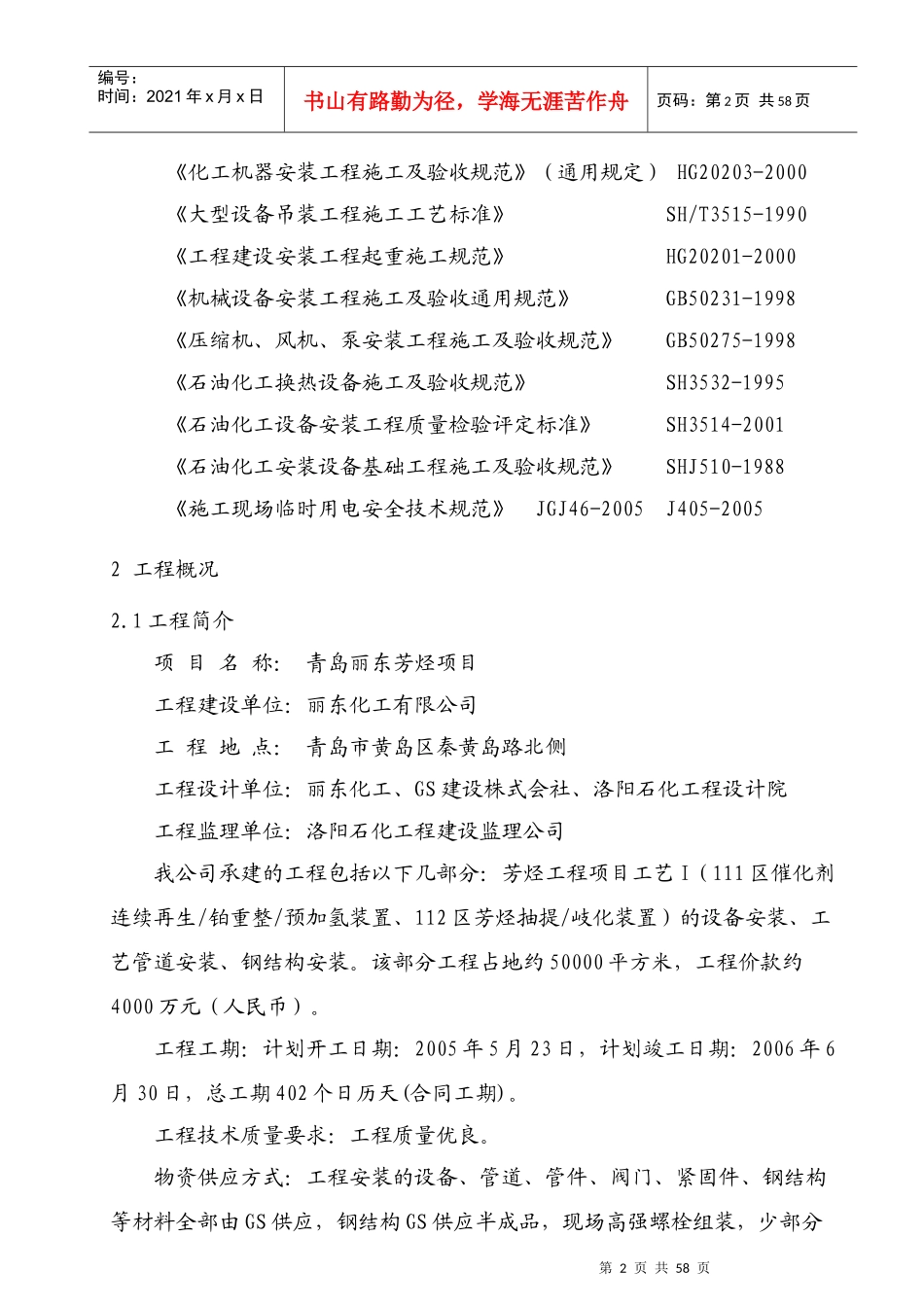

第1页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共58页1编制总则1.1编制说明青岛丽东芳烃项目，生产规模:苯14万吨/年，甲苯16万吨/年，对二甲苯63万吨/年，总投资4.88亿美元的中韩合资项目；是由韩国GS建设株式会社总承包，工艺I（CCR、BTEX）的设备、管道、钢结构、电气、仪表安装由我公司承建。本施工组织设计是根据现有施工图纸、施工合同、施工规范和现场实际情况及相关资料编制的。因正式施工图纸不齐，部分内容如果修改，将以施工方案为准，本施工组织设计不再修改。1.2编制依据青岛丽东芳烃项目施工图青岛丽东芳烃项目工程施工合同青岛丽东芳烃项目投标文件公司质量手册、管理体系《化工建设项目施工组织设计标准》HG20235-93《钢结构工程施工质量验收规范》GB50205-2001《钢结构高强螺栓连接设计、施工及验收规程》JGJ82-91《石油化工钢结构施工验收规范》SH3507-1999《现场设备、工业管道焊接工程施工及验收规范》GB50236-98《金属管道工程施工及验收规范》GB50235-97ASME.IX卷《焊接和钎接评定》GSE&C签发焊接工艺指导书（WPS）《钢制压力容器》GB150-1998《管壳式换热器》GB151-1999《压力容器无损检测》JB4730-1994第2页共58页第1页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共58页《化工机器安装工程施工及验收规范》（通用规定）HG20203-2000《大型设备吊装工程施工工艺标准》SH/T3515-1990《工程建设安装工程起重施工规范》HG20201-2000《机械设备安装工程施工及验收通用规范》GB50231-1998《压缩机、风机、泵安装工程施工及验收规范》GB50275-1998《石油化工换热设备施工及验收规范》SH3532-1995《石油化工设备安装工程质量检验评定标准》SH3514-2001《石油化工安装设备基础工程施工及验收规范》SHJ510-1988《施工现场临时用电安全技术规范》JGJ46-2005J405-20052工程概况2.1工程简介项目名称：青岛丽东芳烃项目工程建设单位：丽东化工有限公司工程地点：青岛市黄岛区秦黄岛路北侧工程设计单位：丽东化工、GS建设株式会社、洛阳石化工程设计院工程监理单位：洛阳石化工程建设监理公司我公司承建的工程包括以下几部分：芳烃工程项目工艺I（111区催化剂连续再生/铂重整/预加氢装置、112区芳烃抽提/岐化装置）的设备安装、工艺管道安装、钢结构安装。该部分工程占地约50000平方米，工程价款约4000万元（人民币）。工程工期：计划开工日期：2005年5月23日，计划竣工日期：2006年6月30日，总工期402个日历天(合同工期)。工程技术质量要求：工程质量优良。物资供应方式：工程安装的设备、管道、管件、阀门、紧固件、钢结构等材料全部由GS供应，钢结构GS供应半成品，现场高强螺栓组装，少部分第3页共58页第2页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共58页现场焊接。部分管架材料（合金钢管道、不锈钢除304外的支架材料）、焊材、消耗材料由承包单位供应。2.2安装工程的施工条件施工现场的道路已经畅通，水、电还没全通，土建工程正在施工，设备基础、管廊基础正在浇筑施工，设备计划从八月份陆续到货，设备到货周期计划是8至12月，钢结构材料、管道材料到了一少部分，施工图纸钢结构图、地下管道单线图、地上管道单线图到了部分；设备平面布置图，设备图到了一部分。2.3工程项目一览表表：01序号工程编号单位工程名称建安工作量（万元）建筑面积（㎡）结构类型主要设备备注合计土建安装1102103104CCR安装20502050钢框架103C-101103K-101103K-1022106107BTEX安装19501950钢框架106C-201106C-204107K-1012.4主要工程量2.4.1设备安装工程量表表：02序号单位工程区号加热器反应器换热器容器/罐塔类压缩机泵类其它合计第4页共58页第3页共58页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共58页1CCR安装102244421610341201323198601041113712116422BTEX安装106124185367911071193117124合计937045967724233注：表中数量单位：台。2.4.2管道安装工程量表表：03序号单位工程延长米单位1CCR安装39000米2BTEX安装38000米合计77000米2.4.3钢结构安装工程...
