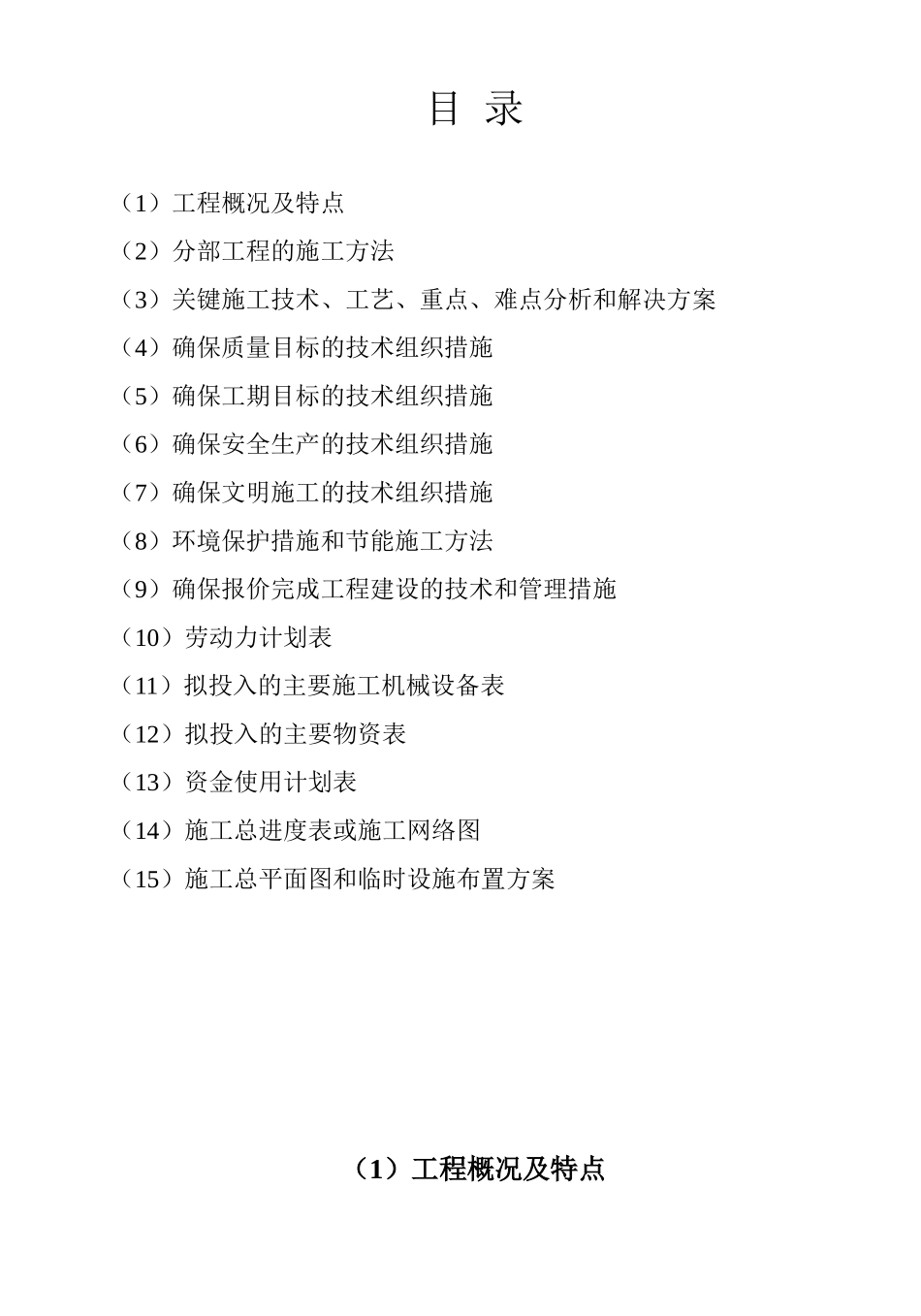

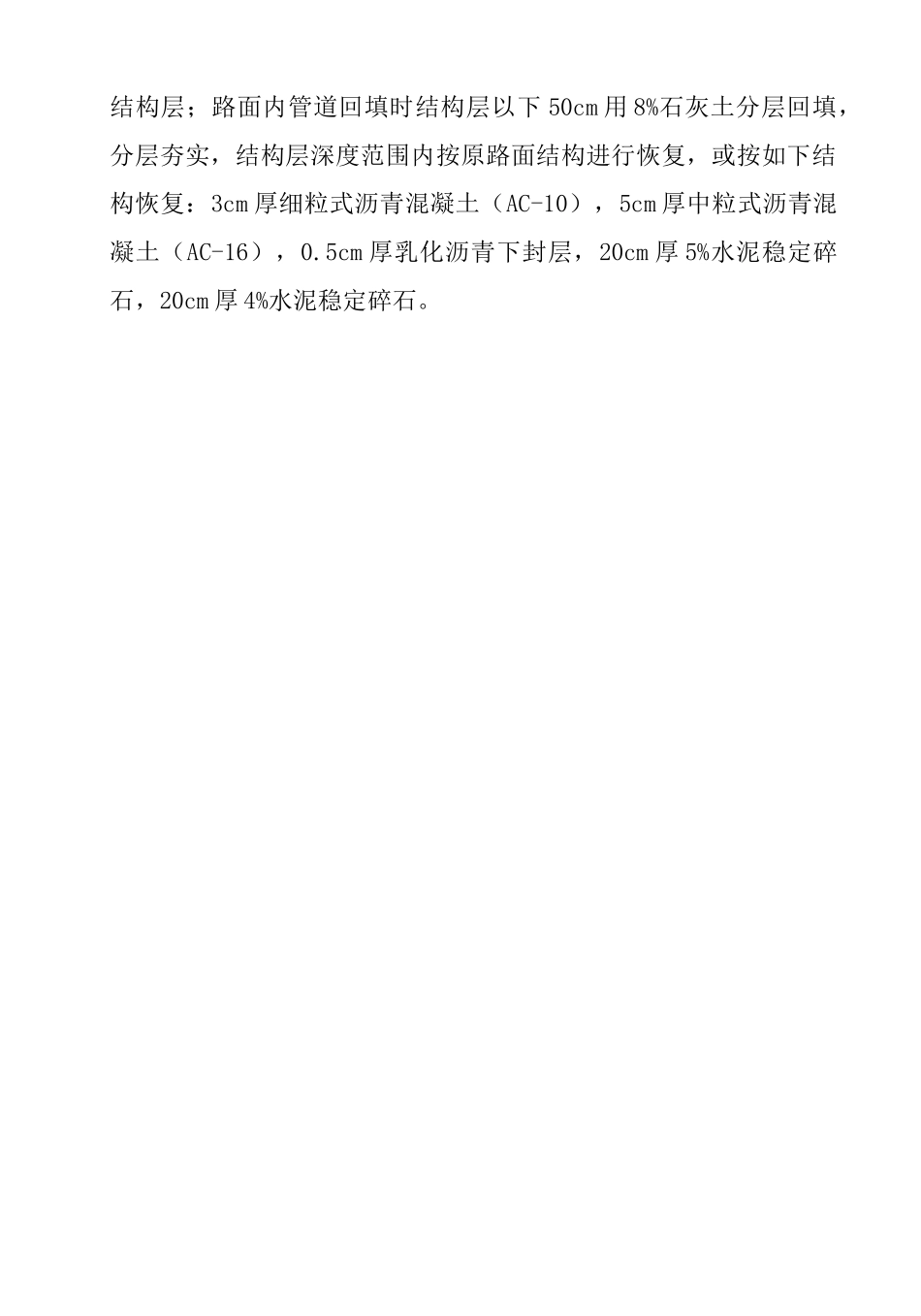

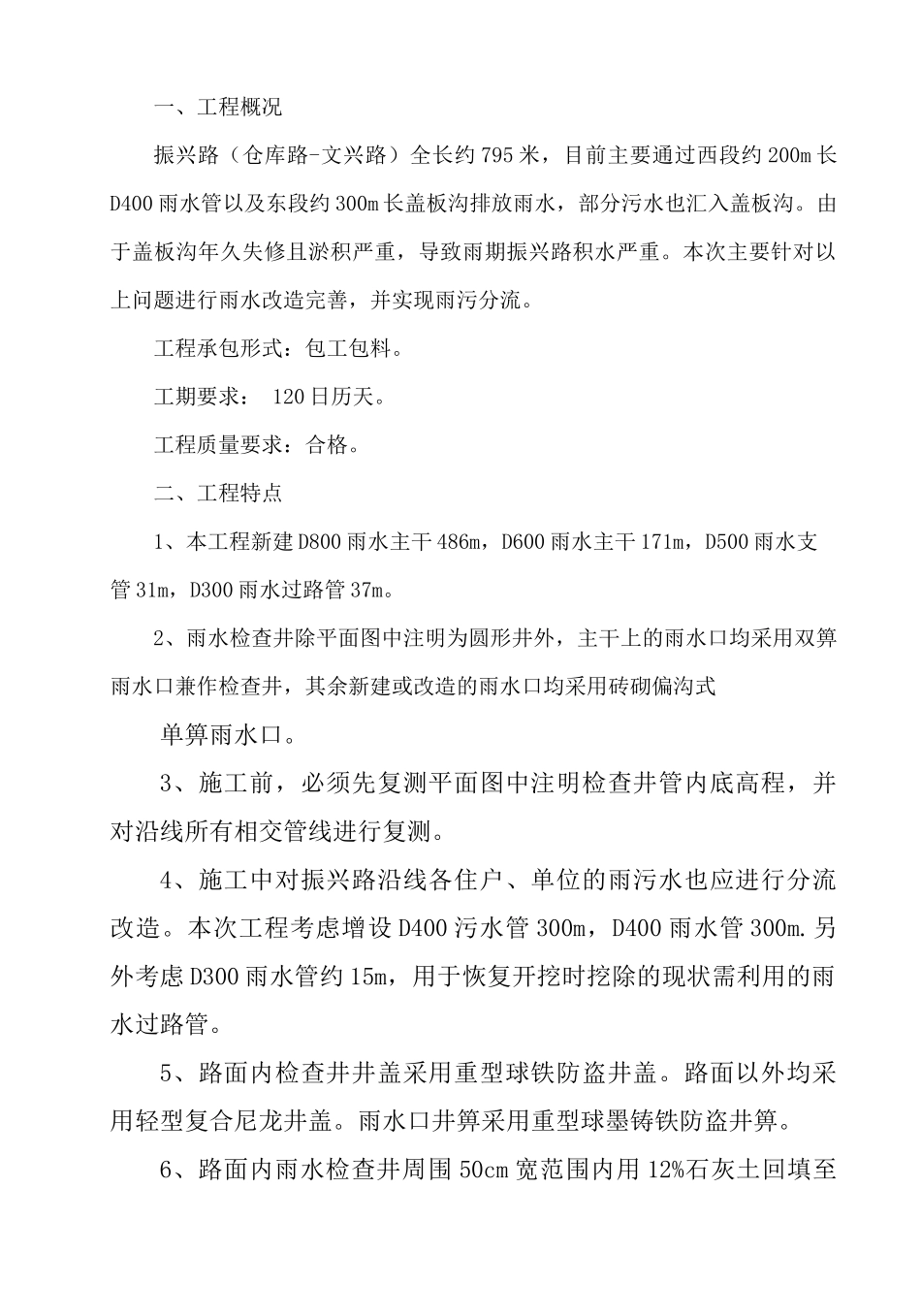

目录（1）工程概况及特点（2）分部工程的施工方法（3）关键施工技术、工艺、重点、难点分析和解决方案（4）确保质量目标的技术组织措施（5）确保工期目标的技术组织措施（6）确保安全生产的技术组织措施（7）确保文明施工的技术组织措施（8）环境保护措施和节能施工方法（9）确保报价完成工程建设的技术和管理措施（10）劳动力计划表（11）拟投入的主要施工机械设备表（12）拟投入的主要物资表（13）资金使用计划表（14）施工总进度表或施工网络图（15）施工总平面图和临时设施布置方案（1）工程概况及特点一、工程概况振兴路（仓库路-文兴路）全长约795米，目前主要通过西段约200m长D400雨水管以及东段约300m长盖板沟排放雨水，部分污水也汇入盖板沟。由于盖板沟年久失修且淤积严重，导致雨期振兴路积水严重。本次主要针对以上问题进行雨水改造完善，并实现雨污分流。工程承包形式：包工包料。工期要求：120日历天。工程质量要求：合格。二、工程特点1、本工程新建D800雨水主干486m，D600雨水主干171m，D500雨水支管31m，D300雨水过路管37m。2、雨水检查井除平面图中注明为圆形井外，主干上的雨水口均采用双箅雨水口兼作检查井，其余新建或改造的雨水口均采用砖砌偏沟式单箅雨水口。3、施工前，必须先复测平面图中注明检查井管内底高程，并对沿线所有相交管线进行复测。4、施工中对振兴路沿线各住户、单位的雨污水也应进行分流改造。本次工程考虑增设D400污水管300m，D400雨水管300m.另外考虑D300雨水管约15m，用于恢复开挖时挖除的现状需利用的雨水过路管。5、路面内检查井井盖采用重型球铁防盗井盖。路面以外均采用轻型复合尼龙井盖。雨水口井箅采用重型球墨铸铁防盗井箅。6、路面内雨水检查井周围50cm宽范围内用12%石灰土回填至结构层；路面内管道回填时结构层以下50cm用8%石灰土分层回填，分层夯实，结构层深度范围内按原路面结构进行恢复，或按如下结构恢复：3cm厚细粒式沥青混凝土（AC-10），5cm厚中粒式沥青混凝土（AC-16），0.5cm厚乳化沥青下封层，20cm厚5%水泥稳定碎石，20cm厚4%水泥稳定碎石。（2）分部工程的施工方法1、施工准备1)施工前应逐级进行技术交底。主要工序和关键部位的施工技术要求、管网工程的位置和标高均交底至直接操作人员，各种施工交底均记录备查。2)施工前必须详细熟悉设计文件及施工图纸，弄清主管和支管的管线布置、走向及工艺流程和施工安装要求，了解设计管线沿途已有的平面及高程控制点分布情况，对施工现场进行详细查勘，熟悉情况，及时组织图纸交底，根据管道平面和已有控制点，并结合实际地形，做好实测数据整理，绘制实测草图。2、施工测量1)进入现场后，探明地下各类管线，若遇重要管线，及时通知甲方，进行保护。2)根据设计资料和建设单位交付的控制点，认真校核各控制点高程及坐标，若与现状不符，及时与设计单位和甲方联系。3)编制详细的施工测量方案，严格执行测量复测制度，并对所有的测量成果进行记录整理。4)水准点和导线点复测，闭合差符合设计要求后，采用全站仪进行导线点、水准点的加密，加密点必须进行闭合平差,确保加密点的准确，以满足排水管网的高程、线型控制精度。5)由于管道安装是由中心线来确定，通过中心线在管道基础上打出控制桩，确定管道的铺设位置，管道中线桩在施工中要被挖掉，因此在不受施工干扰、施测方便、易于保护的地方测设施工控制桩，测设中线方向控制桩，采用延长线或导线法，测设附属构筑物位置控制桩，采用交会法或平行线法。测量人员应按中心桩位置复测原横断面，加桩处补测横断面，并计算土方工程量。6)施工过程中，测量人员对平面和水准测量应准确及时，并及时向施工人员提供测量数据并现场交桩，测量标志坚固稳定，施工人员对测量标志认真保护。测量主要是槽底高程的确定，机械开挖后，采用跟机测量，随挖随测，杜绝超挖现象，确保槽底高程符合设计要求，管道安装后，进行复测，发现问题及时处理，使管底高程控制在允许偏差范围内。每天测量工作开始前，都要进行相邻水准复核测量。7)管网工程基本完工后，测量人员必须进行全线的竣工测量。竣工测量包括中心线的位置、标高，横断面，图式地下管...
