青少年活动中心施工组织设计方案VIP免费

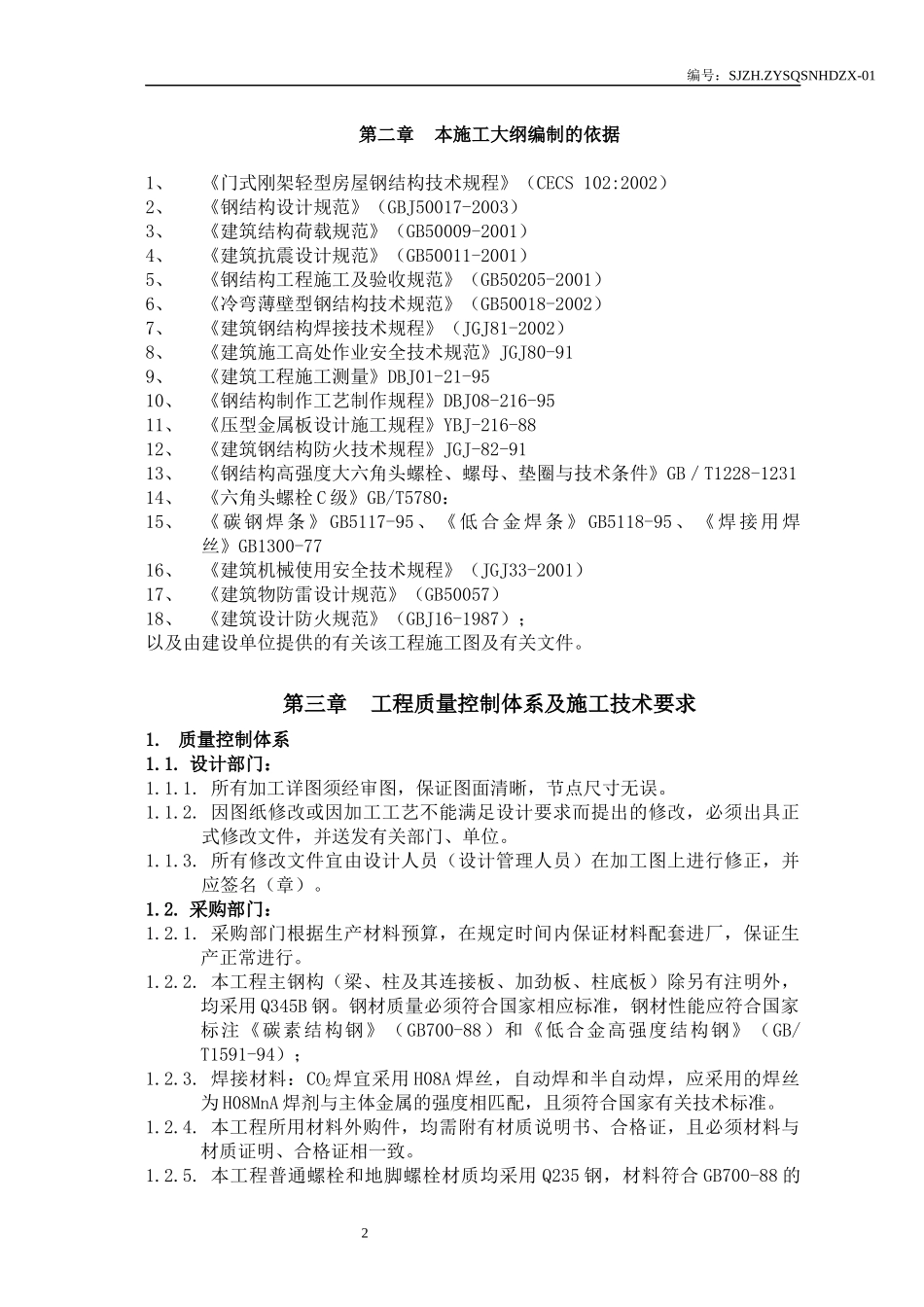

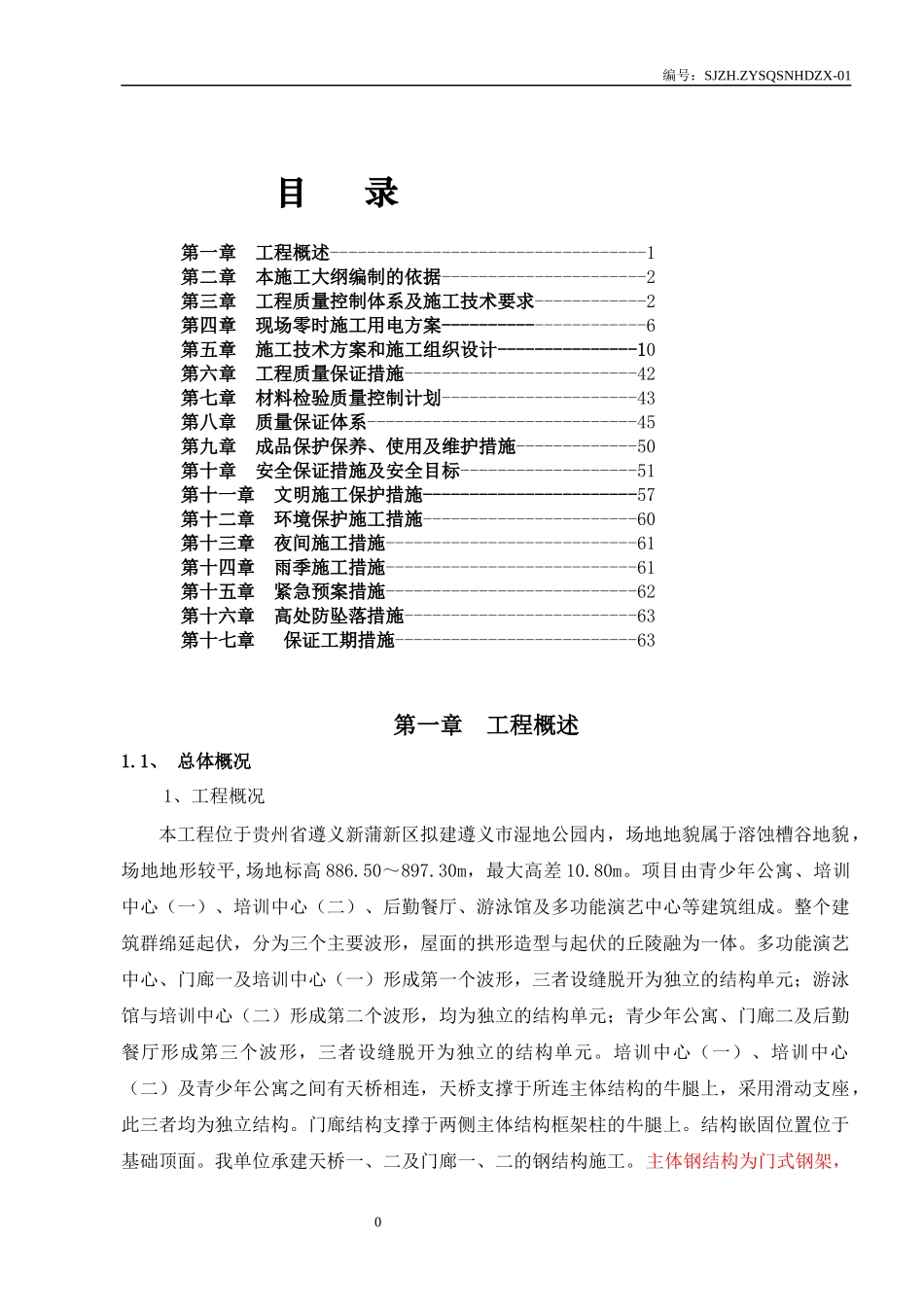

0编号：SJZH.ZYSQSNHDZX-01目录第一章工程概述----------------------------------1第二章本施工大纲编制的依据----------------------2第三章工程质量控制体系及施工技术要求------------2第四章现场零时施工用电方案----------------------6第五章施工技术方案和施工组织设计---------------10第六章工程质量保证措施-------------------------42第七章材料检验质量控制计划---------------------43第八章质量保证体系-----------------------------45第九章成品保护保养、使用及维护措施-------------50第十章安全保证措施及安全目标-------------------51第十一章文明施工保护措施-----------------------57第十二章环境保护施工措施-----------------------60第十三章夜间施工措施---------------------------61第十四章雨季施工措施---------------------------61第十五章紧急预案措施---------------------------62第十六章高处防坠落措施-------------------------63第十七章保证工期措施--------------------------63第一章工程概述1.1、总体概况1、工程概况本工程位于贵州省遵义新蒲新区拟建遵义市湿地公园内，场地地貌属于溶蚀槽谷地貌，场地地形较平,场地标高886.50～897.30m，最大高差10.80m。项目由青少年公寓、培训中心（一）、培训中心（二）、后勤餐厅、游泳馆及多功能演艺中心等建筑组成。整个建筑群绵延起伏，分为三个主要波形，屋面的拱形造型与起伏的丘陵融为一体。多功能演艺中心、门廊一及培训中心（一）形成第一个波形，三者设缝脱开为独立的结构单元；游泳馆与培训中心（二）形成第二个波形，均为独立的结构单元；青少年公寓、门廊二及后勤餐厅形成第三个波形，三者设缝脱开为独立的结构单元。培训中心（一）、培训中心（二）及青少年公寓之间有天桥相连，天桥支撑于所连主体结构的牛腿上，采用滑动支座，此三者均为独立结构。门廊结构支撑于两侧主体结构框架柱的牛腿上。结构嵌固位置位于基础顶面。我单位承建天桥一、二及门廊一、二的钢结构施工。主体钢结构为门式钢架，10遵义市青少年活动中心钢结构工程施工组织设计方案焊接H钢构件，单件钢构件，最长18.5m，最大起吊重量约3.8T，最大起吊高度5.9m。2、各主体负责单位信息主体结构责任单位：中国建筑第四工程局有限公司新蒲新区项目部。钢结构责任单位：安徽省盛飞建设工程有限公司。1.2、工程难点（1）钢构件制作标准高、要求严，投入的设备多，在工厂内制作，增加运输工作量。（2）施工时需做好与周围建筑物、电线、电缆等安全防护工作，现场文明施工和防火工作要求严格。（3）高空作业量大，安全措施必须到位，安全制度必须健全。（4）施工难点：钢梁、杆件制作及安装尺寸的控制，杆件焊接质量和焊接变形的控制。12编号：SJZH.ZYSQSNHDZX-01第二章本施工大纲编制的依据1、《门式刚架轻型房屋钢结构技术规程》（CECS102:2002）2、《钢结构设计规范》（GBJ50017-2003）3、《建筑结构荷载规范》（GB50009-2001）4、《建筑抗震设计规范》（GB50011-2001）5、《钢结构工程施工及验收规范》（GB50205-2001）6、《冷弯薄壁型钢结构技术规范》（GB50018-2002）7、《建筑钢结构焊接技术规程》（JGJ81-2002）8、《建筑施工高处作业安全技术规范》JGJ80-919、《建筑工程施工测量》DBJ01-21-9510、《钢结构制作工艺制作规程》DBJ08-216-9511、《压型金属板设计施工规程》YBJ-216-8812、《建筑钢结构防火技术规程》JGJ-82-9113、《钢结构高强度大六角头螺栓、螺母、垫圈与技术条件》GB／T1228-123114、《六角头螺栓C级》GB/T5780：15、《碳钢焊条》GB5117-95、《低合金焊条》GB5118-95、《焊接用焊丝》GB1300-7716、《建筑机械使用安全技术规程》（JGJ33-2001）17、《建筑物防雷设计规范》（GB50057）18、《建筑设计防火规范》（GBJ16-1987）；以及由建设单位提供的有关该工程施工图及有关文件。第三章工程质量控制体系及施工技术要求1.质量控制体系1.1.设计部门：1.1.1.所有加工详图须经审图，保证图面清晰，节点尺寸无误。1.1.2.因图纸修改或因加工工艺不能满足设计要求而提出的修改，必须出具正式修改文件，...
