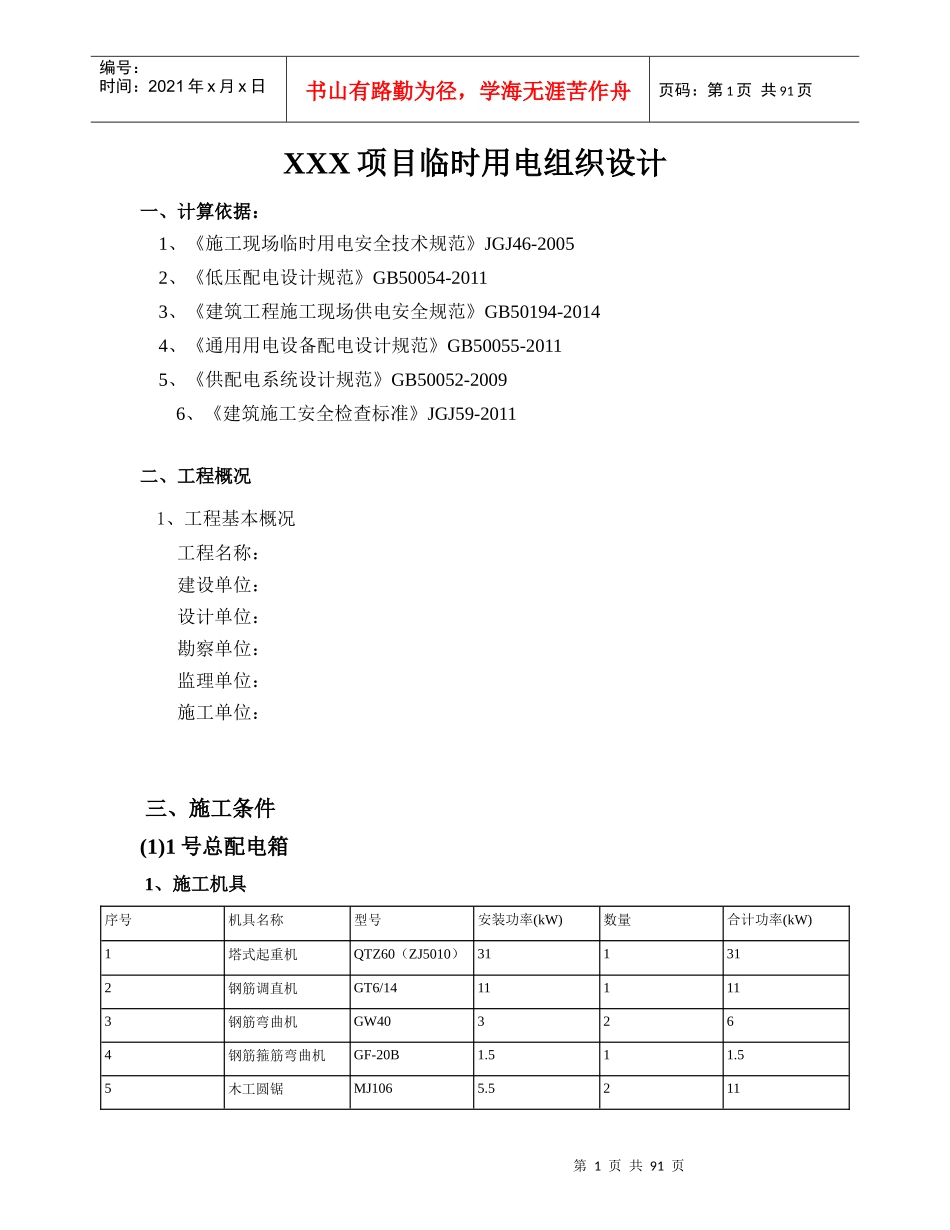

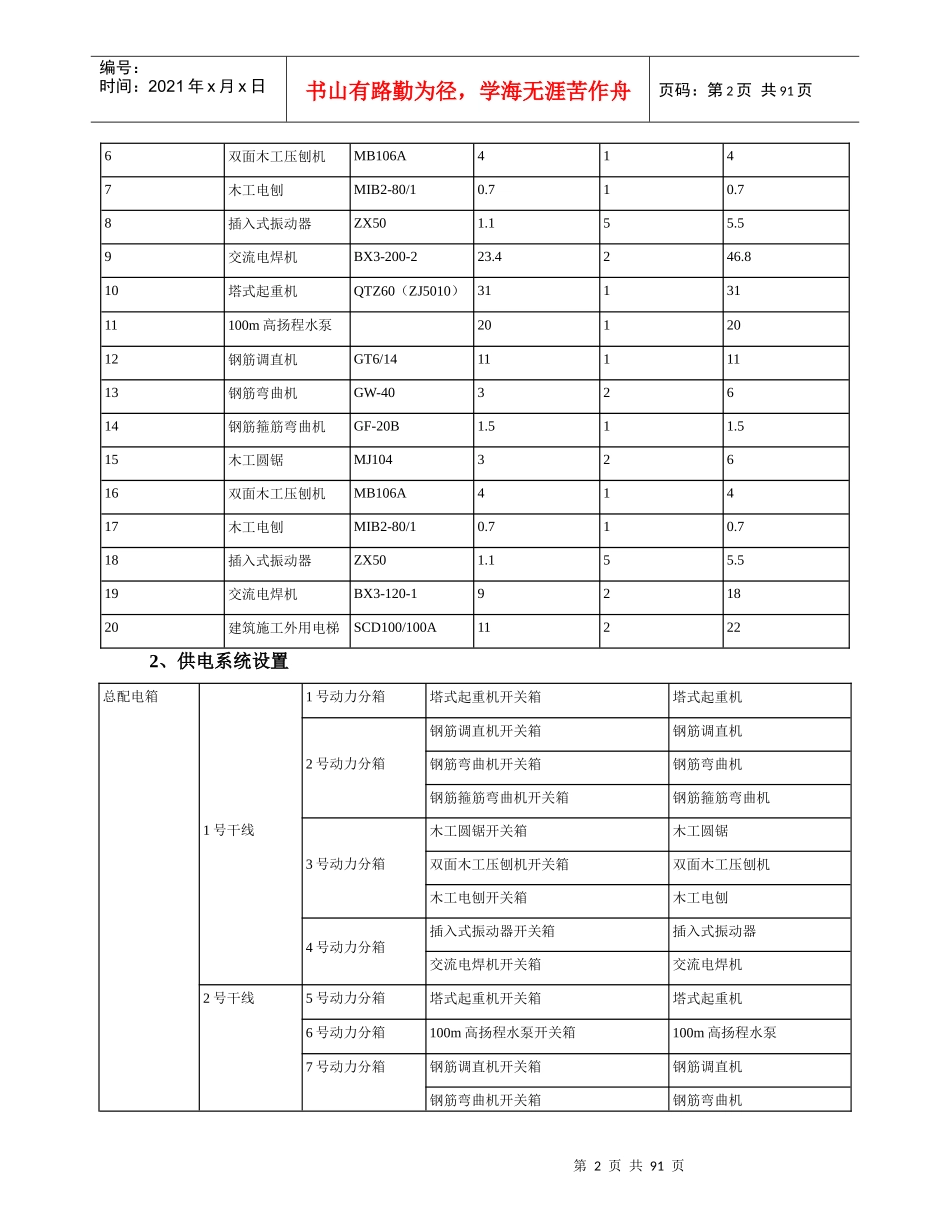

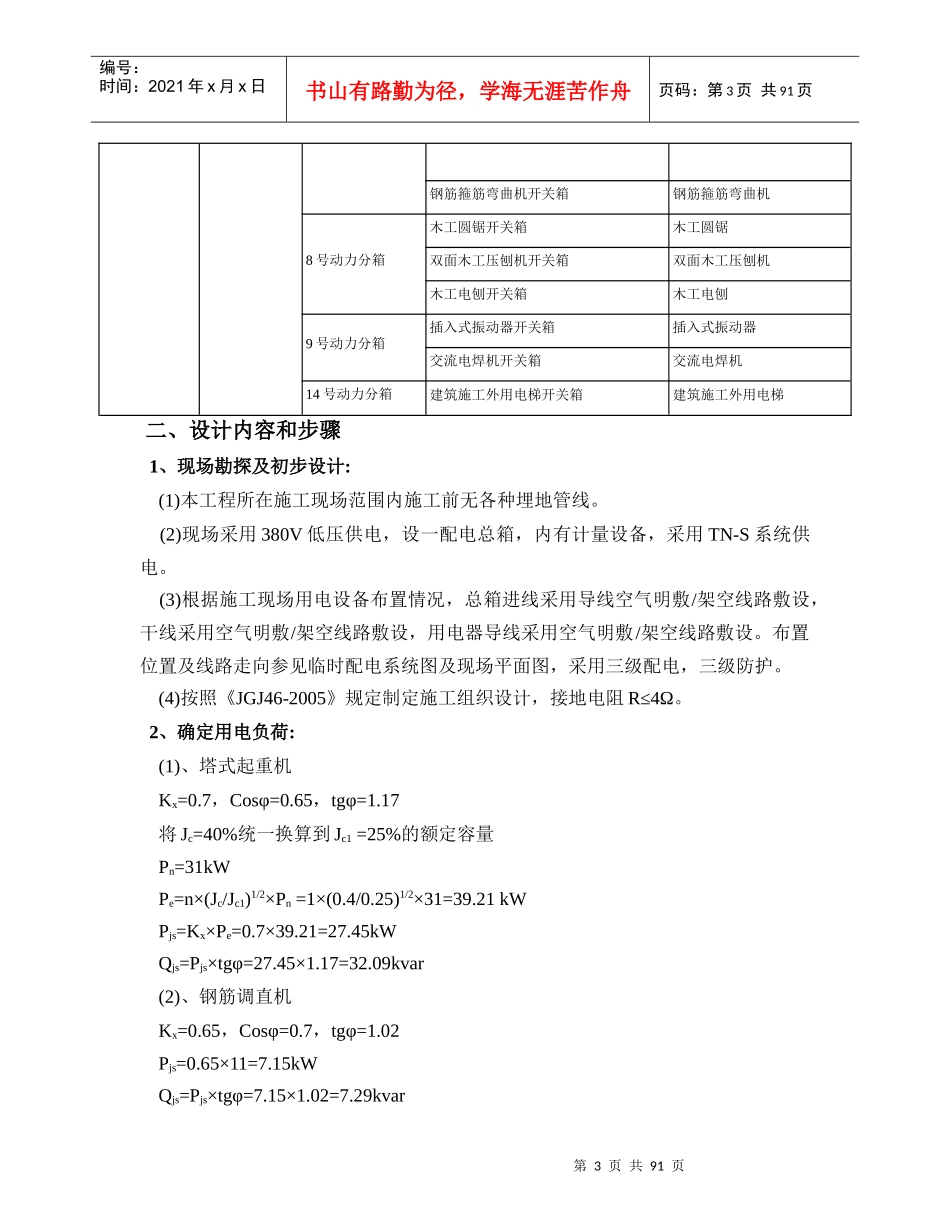

第1页共91页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共91页XXX项目临时用电组织设计一、计算依据：1、《施工现场临时用电安全技术规范》JGJ46-20052、《低压配电设计规范》GB50054-20113、《建筑工程施工现场供电安全规范》GB50194-20144、《通用用电设备配电设计规范》GB50055-20115、《供配电系统设计规范》GB50052-20096、《建筑施工安全检查标准》JGJ59-2011二、工程概况1、工程基本概况工程名称：建设单位：设计单位：勘察单位：监理单位：施工单位：三、施工条件(1)1号总配电箱1、施工机具序号机具名称型号安装功率(kW)数量合计功率(kW)1塔式起重机QTZ60（ZJ5010）311312钢筋调直机GT6/14111113钢筋弯曲机GW403264钢筋箍筋弯曲机GF-20B1.511.55木工圆锯MJ1065.5211第2页共91页第1页共91页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共91页6双面木工压刨机MB106A4147木工电刨MIB2-80/10.710.78插入式振动器ZX501.155.59交流电焊机BX3-200-223.4246.810塔式起重机QTZ60（ZJ5010）3113111100m高扬程水泵2012012钢筋调直机GT6/141111113钢筋弯曲机GW-4032614钢筋箍筋弯曲机GF-20B1.511.515木工圆锯MJ10432616双面木工压刨机MB106A41417木工电刨MIB2-80/10.710.718插入式振动器ZX501.155.519交流电焊机BX3-120-1921820建筑施工外用电梯SCD100/100A112222、供电系统设置总配电箱1号干线1号动力分箱塔式起重机开关箱塔式起重机2号动力分箱钢筋调直机开关箱钢筋调直机钢筋弯曲机开关箱钢筋弯曲机钢筋箍筋弯曲机开关箱钢筋箍筋弯曲机3号动力分箱木工圆锯开关箱木工圆锯双面木工压刨机开关箱双面木工压刨机木工电刨开关箱木工电刨4号动力分箱插入式振动器开关箱插入式振动器交流电焊机开关箱交流电焊机2号干线5号动力分箱塔式起重机开关箱塔式起重机6号动力分箱100m高扬程水泵开关箱100m高扬程水泵7号动力分箱钢筋调直机开关箱钢筋调直机钢筋弯曲机开关箱钢筋弯曲机第3页共91页第2页共91页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共91页钢筋箍筋弯曲机开关箱钢筋箍筋弯曲机8号动力分箱木工圆锯开关箱木工圆锯双面木工压刨机开关箱双面木工压刨机木工电刨开关箱木工电刨9号动力分箱插入式振动器开关箱插入式振动器交流电焊机开关箱交流电焊机14号动力分箱建筑施工外用电梯开关箱建筑施工外用电梯二、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内施工前无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，总箱进线采用导线空气明敷/架空线路敷设，干线采用空气明敷/架空线路敷设，用电器导线采用空气明敷/架空线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。2、确定用电负荷:(1)、塔式起重机Kx=0.7，Cosφ=0.65，tgφ=1.17将Jc=40%统一换算到Jc1=25%的额定容量Pn=31kWPe=n×(Jc/Jc1)1/2×Pn=1×(0.4/0.25)1/2×31=39.21kWPjs=Kx×Pe=0.7×39.21=27.45kWQjs=Pjs×tgφ=27.45×1.17=32.09kvar(2)、钢筋调直机Kx=0.65，Cosφ=0.7，tgφ=1.02Pjs=0.65×11=7.15kWQjs=Pjs×tgφ=7.15×1.02=7.29kvar第4页共91页第3页共91页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共91页(3)、钢筋弯曲机Kx=0.65，Cosφ=0.7，tgφ=1.02Pjs=0.65×6=3.9kWQjs=Pjs×tgφ=3.9×1.02=3.98kvar(4)、钢筋箍筋弯曲机Kx=0.2，Cosφ=0.65，tgφ=1.17Pjs=0.2×1.5=0.3kWQjs=Pjs×tgφ=0.3×1.17=0.35kvar(5)、木工圆锯Kx=0.65，Cosφ=0.6，tgφ=1.33Pjs=0.65×11=7.15kWQjs=Pjs×tgφ=7.15×1.33=9.53kvar(6)、双面木工压刨机Kx=0.65，Cosφ=0.6，tgφ=1.33Pjs=0.65×4=2.6kWQjs=Pjs×tgφ=2.6×1.33=3.47kvar(7)、木工电刨Kx=0.25，Cosφ=0.55，tgφ=1.52Pjs=0.25×0.7=0.175kWQjs=Pjs×tgφ=0.17×1.52=0.27kvar(8)、插入式振动器Kx=0.3，Cosφ=0.7，tgφ=1.02Pjs=0.3×5.5=1.65kWQjs=Pjs×tgφ=1.65×1...
