鞍钢取向硅钢激光刻痕机组项目设备安装及配管工程VIP免费

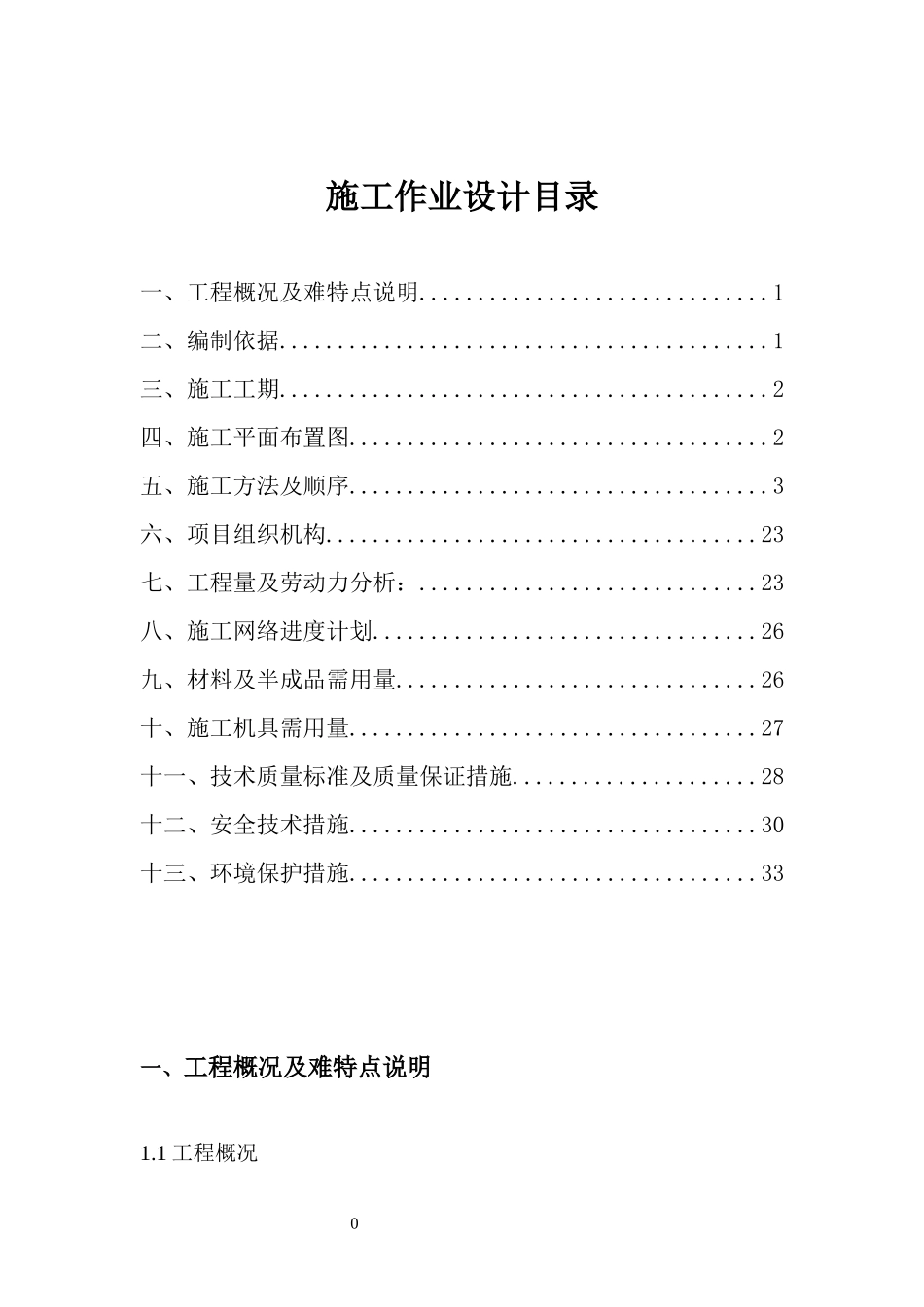

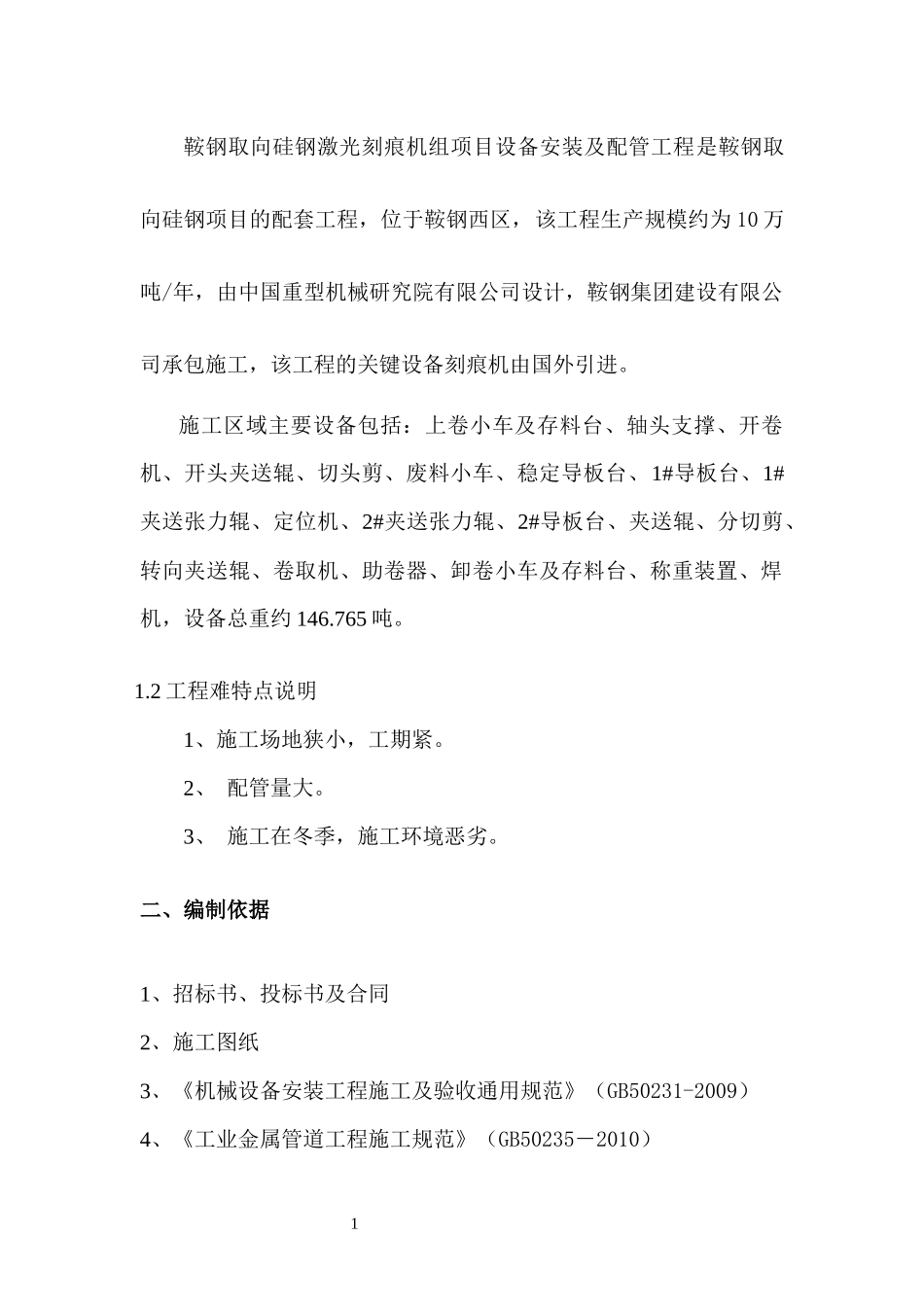

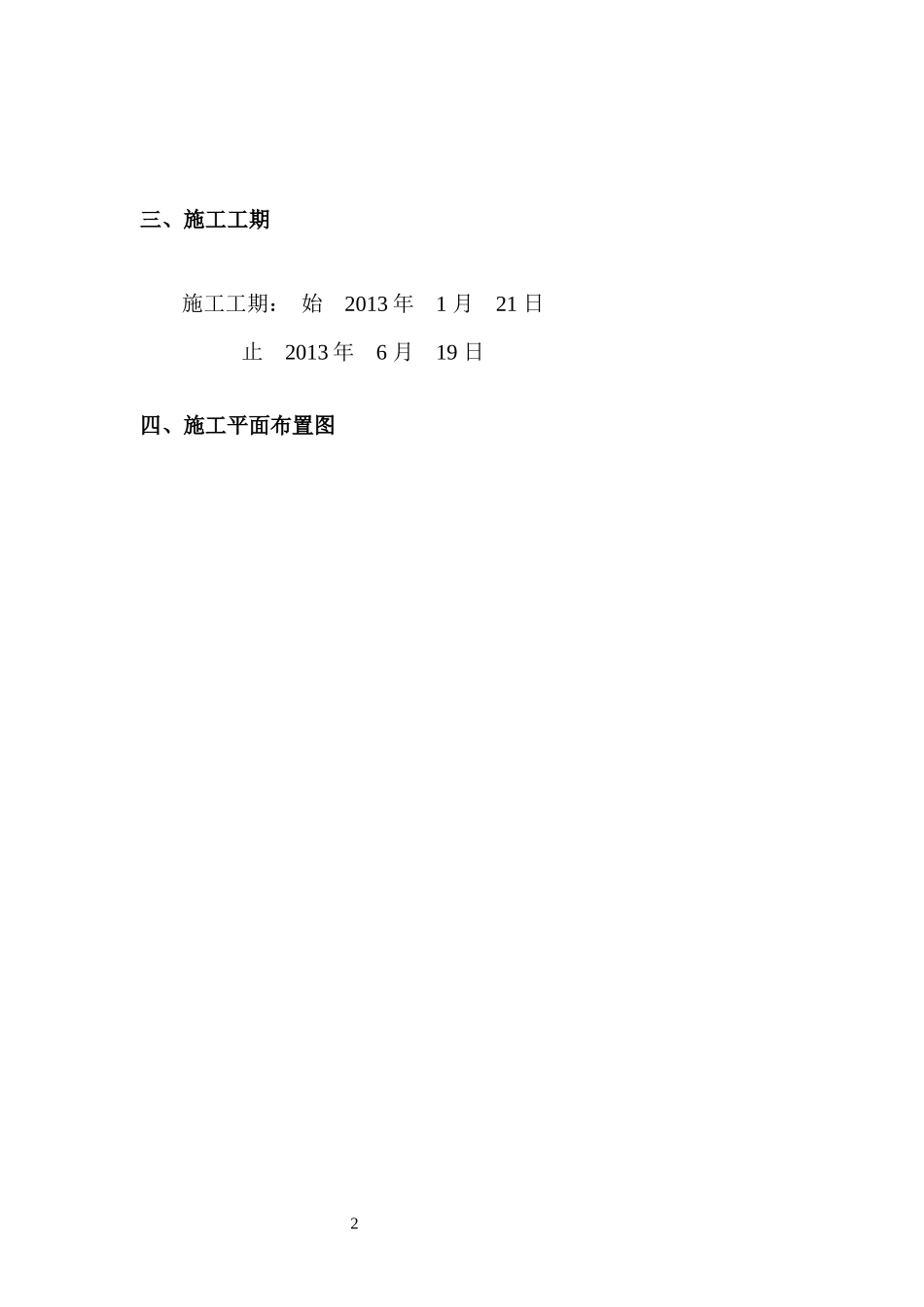

0施工作业设计目录一、工程概况及难特点说明..............................1二、编制依据..........................................1三、施工工期..........................................2四、施工平面布置图....................................2五、施工方法及顺序....................................3六、项目组织机构.....................................23七、工程量及劳动力分析：.............................23八、施工网络进度计划.................................26九、材料及半成品需用量...............................26十、施工机具需用量...................................27十一、技术质量标准及质量保证措施.....................28十二、安全技术措施...................................30十三、环境保护措施...................................33一、工程概况及难特点说明1.1工程概况10鞍钢取向硅钢激光刻痕机组项目设备安装及配管工程是鞍钢取向硅钢项目的配套工程，位于鞍钢西区，该工程生产规模约为10万吨/年，由中国重型机械研究院有限公司设计，鞍钢集团建设有限公司承包施工，该工程的关键设备刻痕机由国外引进。施工区域主要设备包括：上卷小车及存料台、轴头支撑、开卷机、开头夹送辊、切头剪、废料小车、稳定导板台、1#导板台、1#夹送张力辊、定位机、2#夹送张力辊、2#导板台、夹送辊、分切剪、转向夹送辊、卷取机、助卷器、卸卷小车及存料台、称重装置、焊机，设备总重约146.765吨。1.2工程难特点说明1、施工场地狭小，工期紧。2、配管量大。3、施工在冬季，施工环境恶劣。二、编制依据1、招标书、投标书及合同2、施工图纸3、《机械设备安装工程施工及验收通用规范》（GB50231-2009）4、《工业金属管道工程施工规范》（GB50235－2010）21三、施工工期施工工期：始2013年1月21日止2013年6月19日四、施工平面布置图32五、施工方法及顺序生产工艺流程：主体设备调整二次灌浆主体设备设备吊装设备调整垫板安装设备基础复测埋设中心标板，设置安装中心线施工前准备传动设备安装、调整二次灌浆机上管道冲洗、循环限位开关及随机配管安装设备单体调试设备开箱检验、清洗435.1施工顺序：5.1.1机械设备施工顺序54支架确认测量尺寸管件下料焊接管件管网停介质，放存介质管道开口吊装焊接阀门关闭送介质5.1.2管道施工顺序655.2施工方法：鞍钢取向硅钢激光刻痕机组项目设备安装及配管工程由上卷小车及存料台、轴头支撑、开卷机、开头夹送辊、切头剪、废料小车、稳定导板台、1#导板台、1#夹送张力辊、定位机、2#夹送张力辊、2#导板台、夹送辊、分切剪、转向夹送辊、卷取机、助卷器、卸卷小车及存料台、称重装置、焊机等部分组成。5.2.1施工前准备：5.2.1.1设备开箱验收：施工前对设备制造厂、甲方移交的工程设备组织进行现场开箱检验，并及时填写设备开箱检验记录。开箱后妥善保管设备的随箱资料及设备零部件，随时做好设备资料的收集整理，以满足设备交工的需要。设备开箱检查应由甲方生产单位，改造办负责人，设备制造厂，施工单位共同进行，对零部件的缺件、少件、成品件缺损等应做好详细的记录，并制定处理方案及时修正，对于设备开箱后需解体的76设备应打好标记装配时按标记进行，清理各部件的油漆和锈蚀部分，防止影响安装精度。5.2.1.2基础验收：设备的基础作用是承受设备本身的重量和设备运转时的振动和摆动，因此设备基础必须满足质量标准要求，否则必然影响设备本身的精度和寿命。土建公司将基础施工完毕后必须将基础的性能、分布图示形成报告连同工序交接单一并转交作为设备安装的参考数据。根据设备安装基准线安排班组对基础进行复查，对于不满足标准或影响设备安装的部份应及时反馈土建公司进行整改，以便保证不影响安装质量和工期。基础复测验收标准包括：a:所有基础表面的模板，地脚螺栓固定架及露出基础外的钢筋等必须拆除，地脚螺栓孔内模板，碎料及杂物，积水等应全部清理干净。b:根据设计图纸要求检查所有预埋件的数量和位置的正确性。87c:设备基础各部分尺寸、位置和质量必须符合图纸要求。d:基础标高，地脚螺栓中心的复...
