预制方桩基施工组织设计VIP专享VIP免费

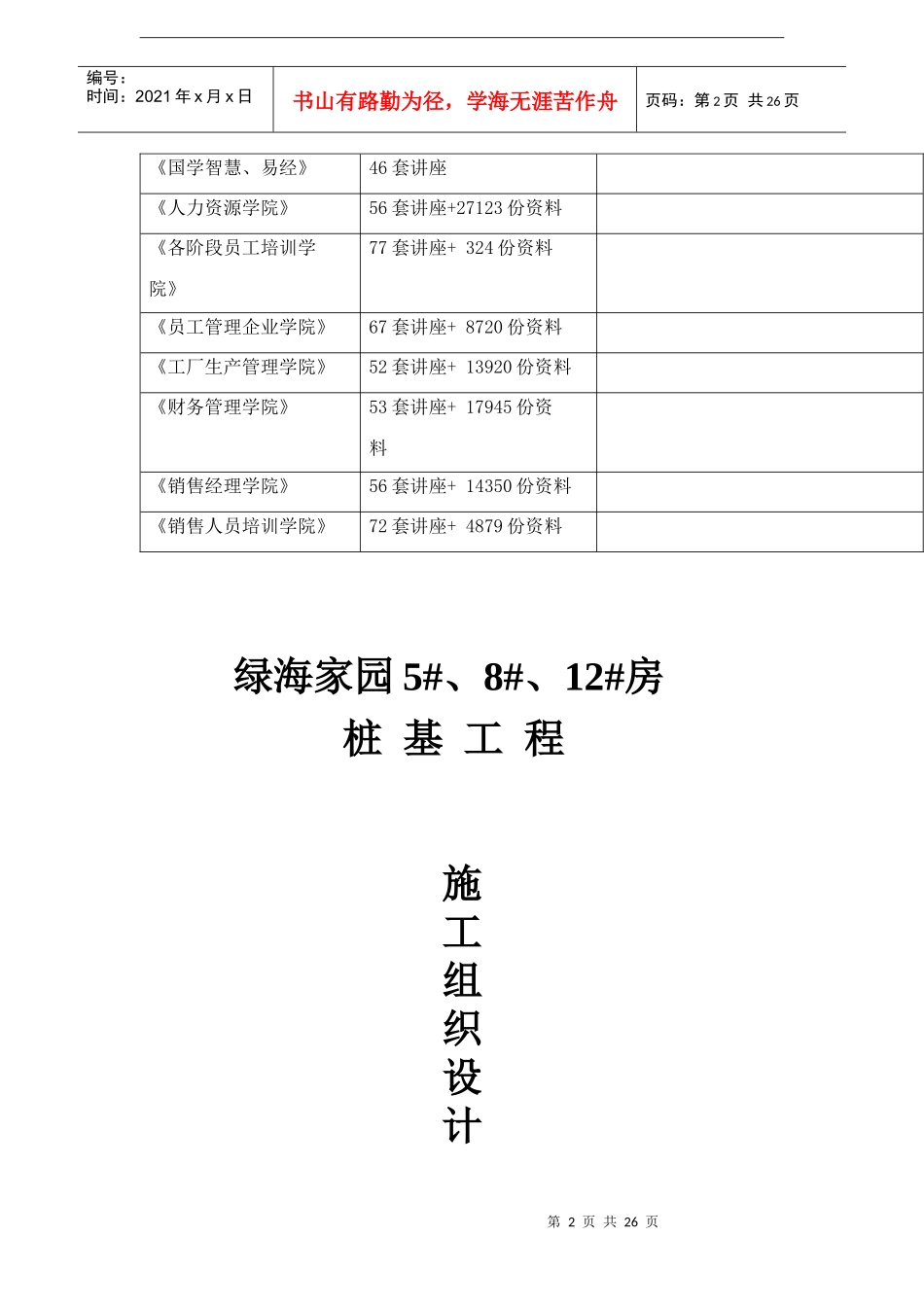

第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共26页更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料第2页共26页第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料绿海家园5#、8#、12#房桩基工程施工组织设计第3页共26页第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共26页上海浦东王浦建筑工程公司二00二年四月二十八日目录一、编制依据二、工程概况及设计施工参数三、工程地质概况四、场地施工条件五、施工设备的选用六、沉桩施工对周围环境的影响及防护措施七、施工前的准备工作八、静力压桩施工九、施工进度计划表十、机械设备、劳动力用量情况十一、质量保证措施十二、安全措施第4页共26页第3页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共26页十三、施工现场管十四、附图表一、编制依据1.上海市工程建设规范《地基基础设计规范》(DGJ08-11-1999)2.上海市标准《地基处理技术规范》(DBJ08-40-94)3.国标《建筑桩基技术规范》(JGJ94-94)4.国标《建筑地基基础工程施工质量验收规范》(GB50202-2002)5.国标《预制钢筋混凝土方桩》图集(97G361)6.《天乐新村(绿海家园)》工程地质勘察报告(2001-034)7.总平面图、桩位平面布置图等有关资料。二、工程概况及设计施工参数(一)工程概况本工程位于浦东新区川沙镇川环南路以南，天乐路以北，川黄路以东，拟建建筑物为12幢六层住宅楼。受甲方委托，我公司承担5#、8#、12#房桩基工程施工任务，沉桩采用静力压桩施工方法。第5页共26页第4页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共26页建设单位：上海松辽房地产开发公司设计单位：上海浦东建筑设计研究院有限公司勘察单位：上海市岩土地质研究院监理单位：总包单位：上海瀛铭建筑工程有限公司桩基施工单位：上海浦东王浦建筑工程公司(二)设计施工参数本工程桩基采用钢砼预制方桩，静力压桩方法，桩型JZHb-225-10IIB，桩长21m，选自图集97G361。砼强度C30。桩端持力层为⑤1-1土层，单桩竖向抗压承载力设计值KN。1.设计桩规格、桩型250×250×(10000+11350)mmJZHb-225-1011B2.设计桩顶标高±0.000相当于绝对标高+4.900m桩顶标高－1.900m相当于绝对标高+3.000m3.桩数5#根；8#根；12#根；共计：根；合m^3三、工程地质概况(一)地形地貌拟建场地原为农田，有少量农民住宅分布(正拆迁)，地形基第6页共26页第5页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共26页本平坦，场地标高一般在+4.18+3.32m之间。(据工程地质勘察报告)(二)地基土构成拟建场地地基土构成自上而下依次为①-1层杂色填土、①-2层灰黑色浜填土、②-1层褐黄色粉质粘土、②-2层灰色黄色淤泥质粉质粘土、③-1层灰色淤泥质粉质粘土、③-2层灰色粘质粉土、③-2夹层灰色砂质粉土(部分)、③-3层灰色淤泥质粉质粘土、④层灰色淤泥质粘土、⑤1-1层灰色粘土、⑤1-2层灰色粉质粘土、⑤1-3层灰色粉质粘土夹薄层粉砂。其中桩端进入⑤1-1层灰色粘土层。详细资料请见上海市岩土地质研究院，天乐新村工程地质勘察报告，工程编号：2001－034，2001年4月12日。四、场地施工条件1.施工现场做到“三通一平”。2.施工区域地上地下障碍物予以清除。3.场地内有暗浜分布处，淤泥应清除外运，再回填素粘土分层压实。4.根据压桩荷载大小，地基应可承受120型压机重量（总重60T）。5.甲方提供120KW电力和生活用水满足施工要求（两台桩机）。五、施工设备的选用第7页共26页第6页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页...
