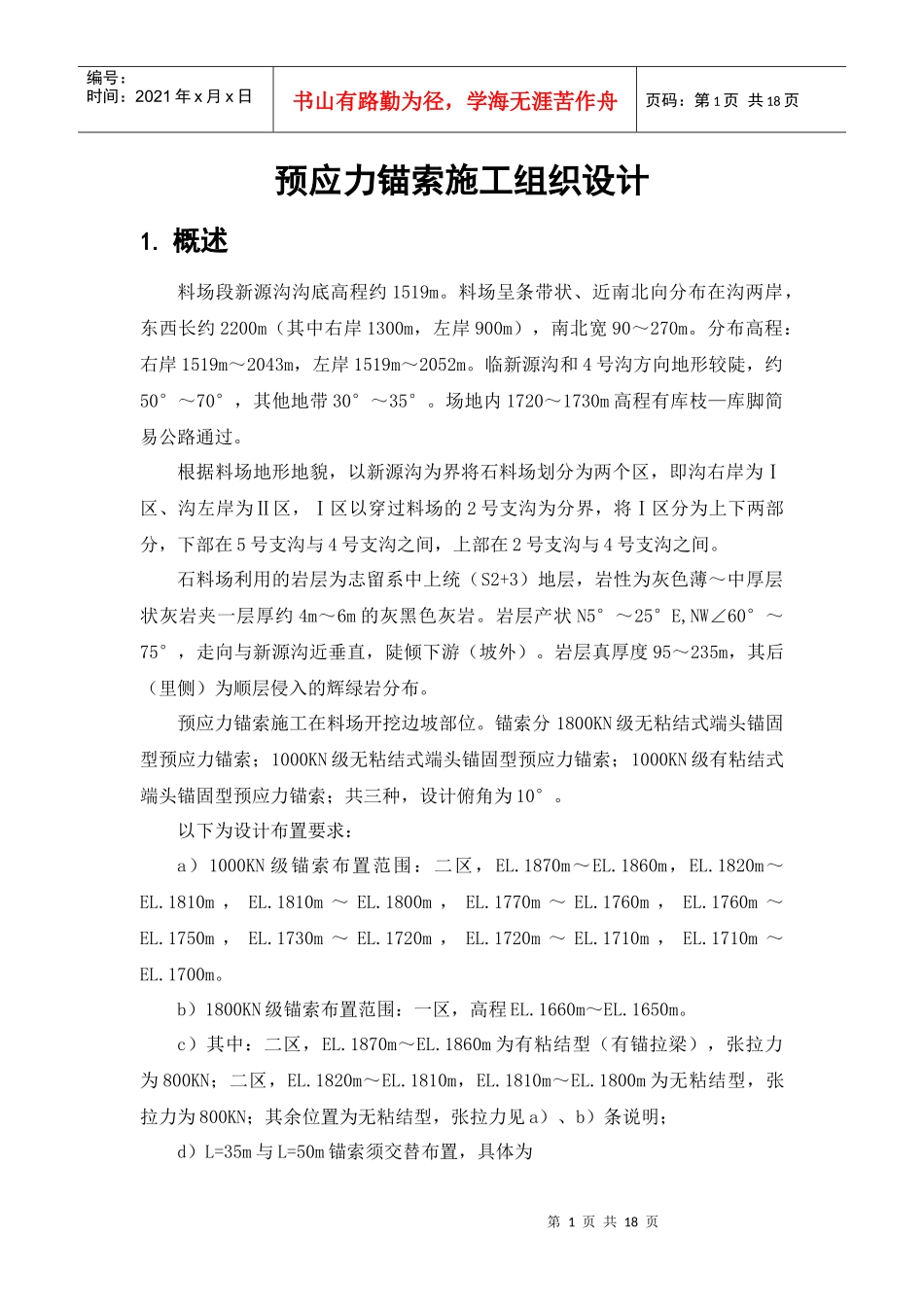

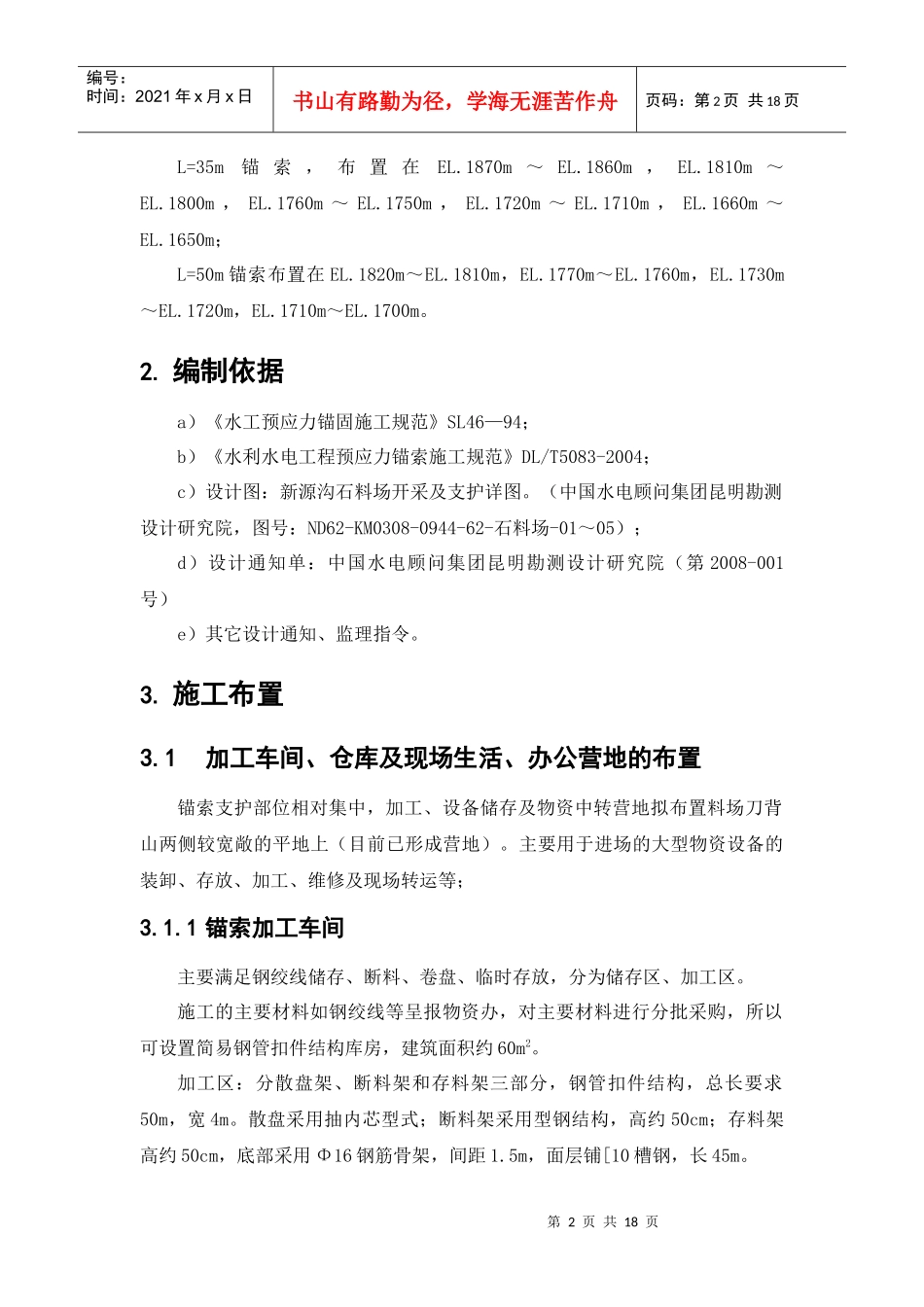

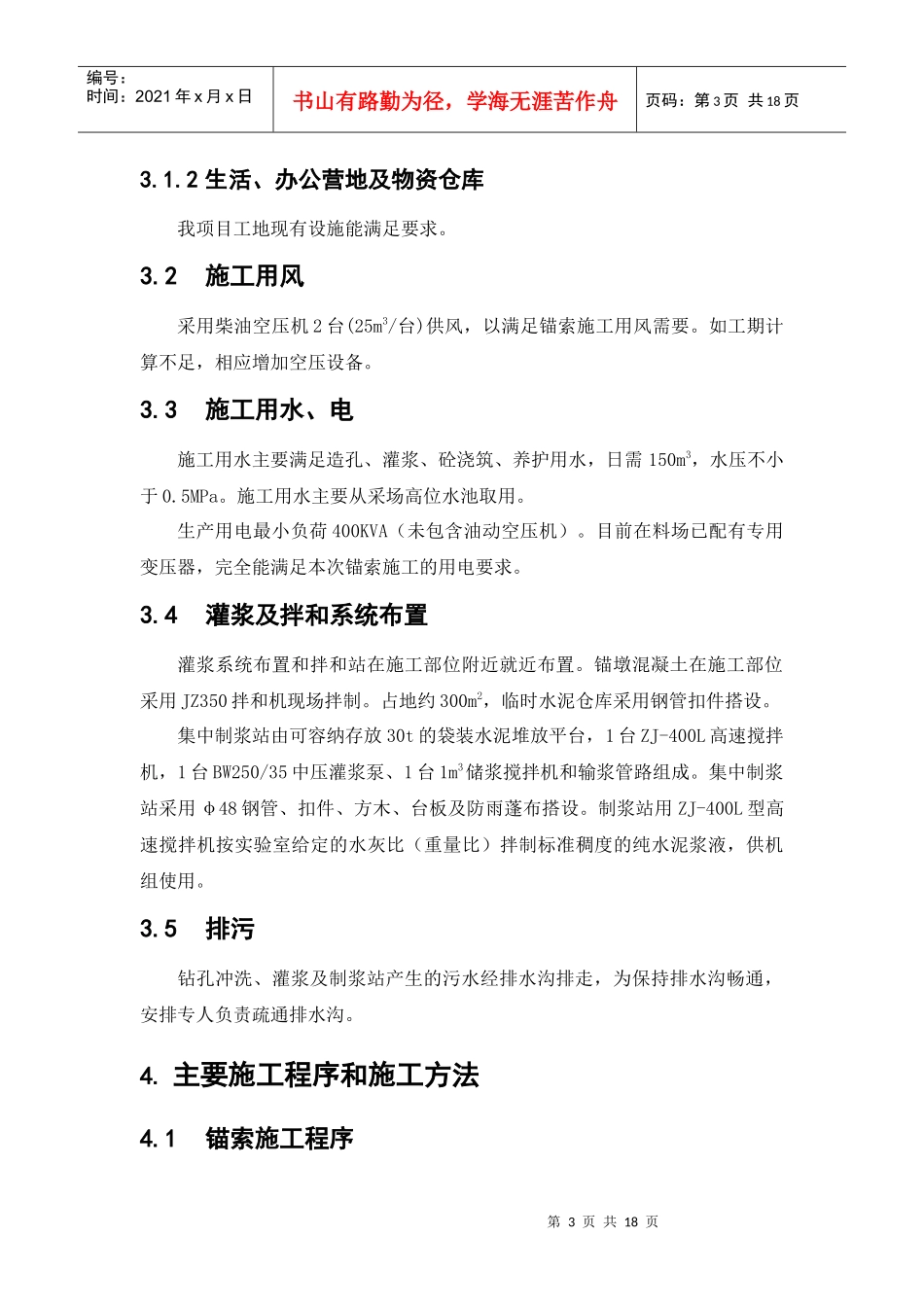

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页预应力锚索施工组织设计1.概述料场段新源沟沟底高程约1519m。料场呈条带状、近南北向分布在沟两岸，东西长约2200m（其中右岸1300m，左岸900m），南北宽90～270m。分布高程：右岸1519m～2043m，左岸1519m～2052m。临新源沟和4号沟方向地形较陡，约50°～70°，其他地带30°～35°。场地内1720～1730m高程有库枝—库脚简易公路通过。根据料场地形地貌，以新源沟为界将石料场划分为两个区，即沟右岸为Ⅰ区、沟左岸为Ⅱ区，Ⅰ区以穿过料场的2号支沟为分界，将Ⅰ区分为上下两部分，下部在5号支沟与4号支沟之间，上部在2号支沟与4号支沟之间。石料场利用的岩层为志留系中上统（S2+3）地层，岩性为灰色薄～中厚层状灰岩夹一层厚约4m～6m的灰黑色灰岩。岩层产状N5°～25°E,NW∠60°～75°，走向与新源沟近垂直，陡倾下游（坡外）。岩层真厚度95～235m，其后（里侧）为顺层侵入的辉绿岩分布。预应力锚索施工在料场开挖边坡部位。锚索分1800KN级无粘结式端头锚固型预应力锚索；1000KN级无粘结式端头锚固型预应力锚索；1000KN级有粘结式端头锚固型预应力锚索；共三种，设计俯角为10°。以下为设计布置要求：a）1000KN级锚索布置范围：二区，EL.1870m～EL.1860m，EL.1820m～EL.1810m，EL.1810m～EL.1800m，EL.1770m～EL.1760m，EL.1760m～EL.1750m，EL.1730m～EL.1720m，EL.1720m～EL.1710m，EL.1710m～EL.1700m。b）1800KN级锚索布置范围：一区，高程EL.1660m～EL.1650m。c）其中：二区，EL.1870m～EL.1860m为有粘结型（有锚拉梁），张拉力为800KN；二区，EL.1820m～EL.1810m，EL.1810m～EL.1800m为无粘结型，张拉力为800KN；其余位置为无粘结型，张拉力见a）、b）条说明；d）L=35m与L=50m锚索须交替布置，具体为第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页L=35m锚索，布置在EL.1870m～EL.1860m，EL.1810m～EL.1800m，EL.1760m～EL.1750m，EL.1720m～EL.1710m，EL.1660m～EL.1650m；L=50m锚索布置在EL.1820m～EL.1810m，EL.1770m～EL.1760m，EL.1730m～EL.1720m，EL.1710m～EL.1700m。2.编制依据a）《水工预应力锚固施工规范》SL46—94；b）《水利水电工程预应力锚索施工规范》DL/T5083-2004；c）设计图：新源沟石料场开采及支护详图。（中国水电顾问集团昆明勘测设计研究院，图号：ND62-KM0308-0944-62-石料场-01～05）；d）设计通知单：中国水电顾问集团昆明勘测设计研究院（第2008-001号）e）其它设计通知、监理指令。3.施工布置3.1加工车间、仓库及现场生活、办公营地的布置锚索支护部位相对集中，加工、设备储存及物资中转营地拟布置料场刀背山两侧较宽敞的平地上（目前已形成营地）。主要用于进场的大型物资设备的装卸、存放、加工、维修及现场转运等；3.1.1锚索加工车间主要满足钢绞线储存、断料、卷盘、临时存放，分为储存区、加工区。施工的主要材料如钢绞线等呈报物资办，对主要材料进行分批采购，所以可设置简易钢管扣件结构库房，建筑面积约60m2。加工区：分散盘架、断料架和存料架三部分，钢管扣件结构，总长要求50m，宽4m。散盘采用抽内芯型式；断料架采用型钢结构，高约50cm；存料架高约50cm，底部采用Φ16钢筋骨架，间距1.5m，面层铺[10槽钢，长45m。第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页3.1.2生活、办公营地及物资仓库我项目工地现有设施能满足要求。3.2施工用风采用柴油空压机2台(25m3/台)供风，以满足锚索施工用风需要。如工期计算不足，相应增加空压设备。3.3施工用水、电施工用水主要满足造孔、灌浆、砼浇筑、养护用水，日需150m3，水压不小于0.5MPa。施工用水主要从采场高位水池取用。生产用电最小负荷400KVA（未包含油动空压机）。目前在料场已配有专用变压器，完全能满足本次锚索施工的用电要求。3.4灌浆及拌和系统布置灌浆系统布置和拌和站在施工部位附近就近布置。锚墩混凝土在施工部位采用JZ350拌和机现场拌制。占地约300m2，临时水泥仓库采用钢管扣件搭设...
