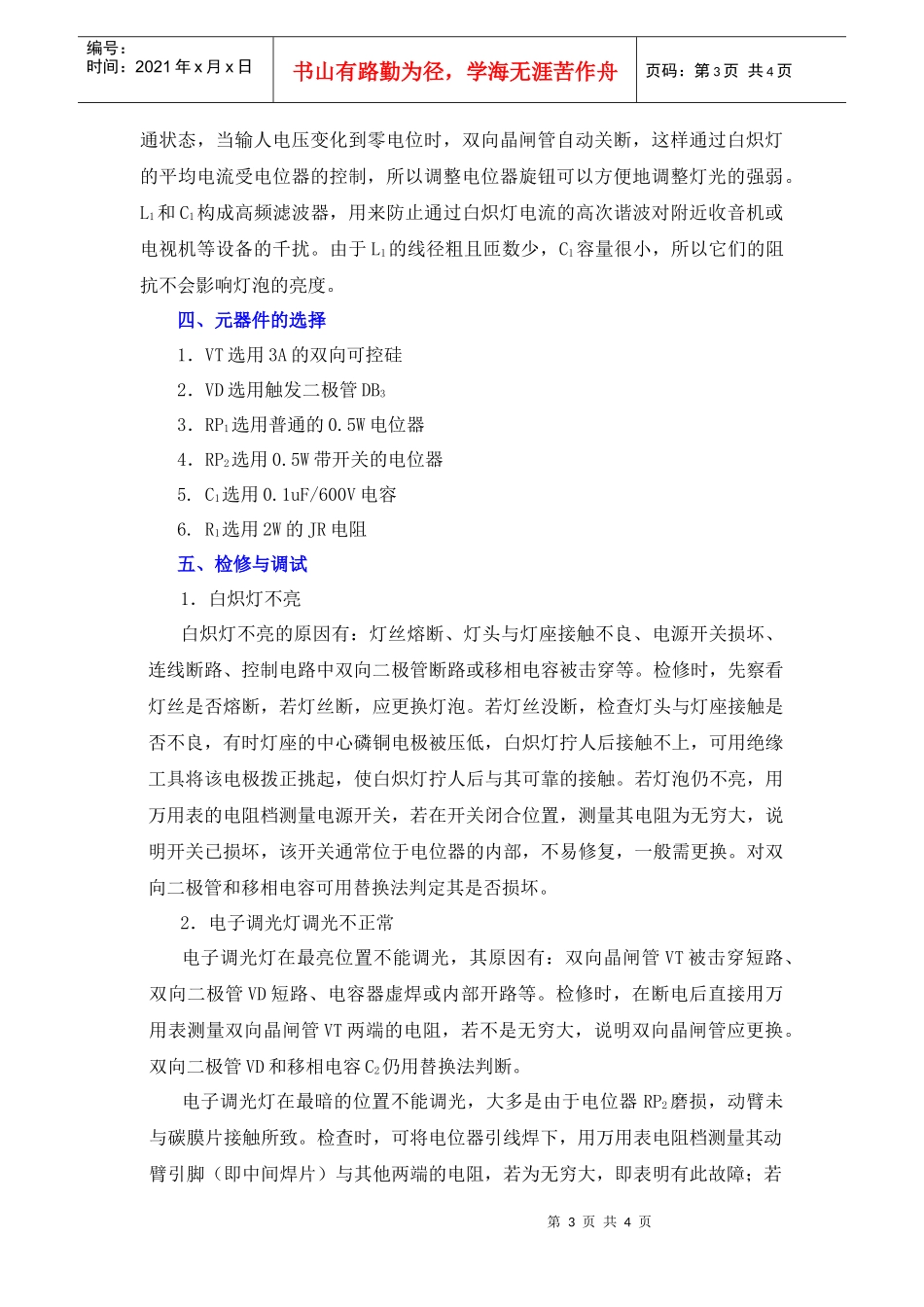

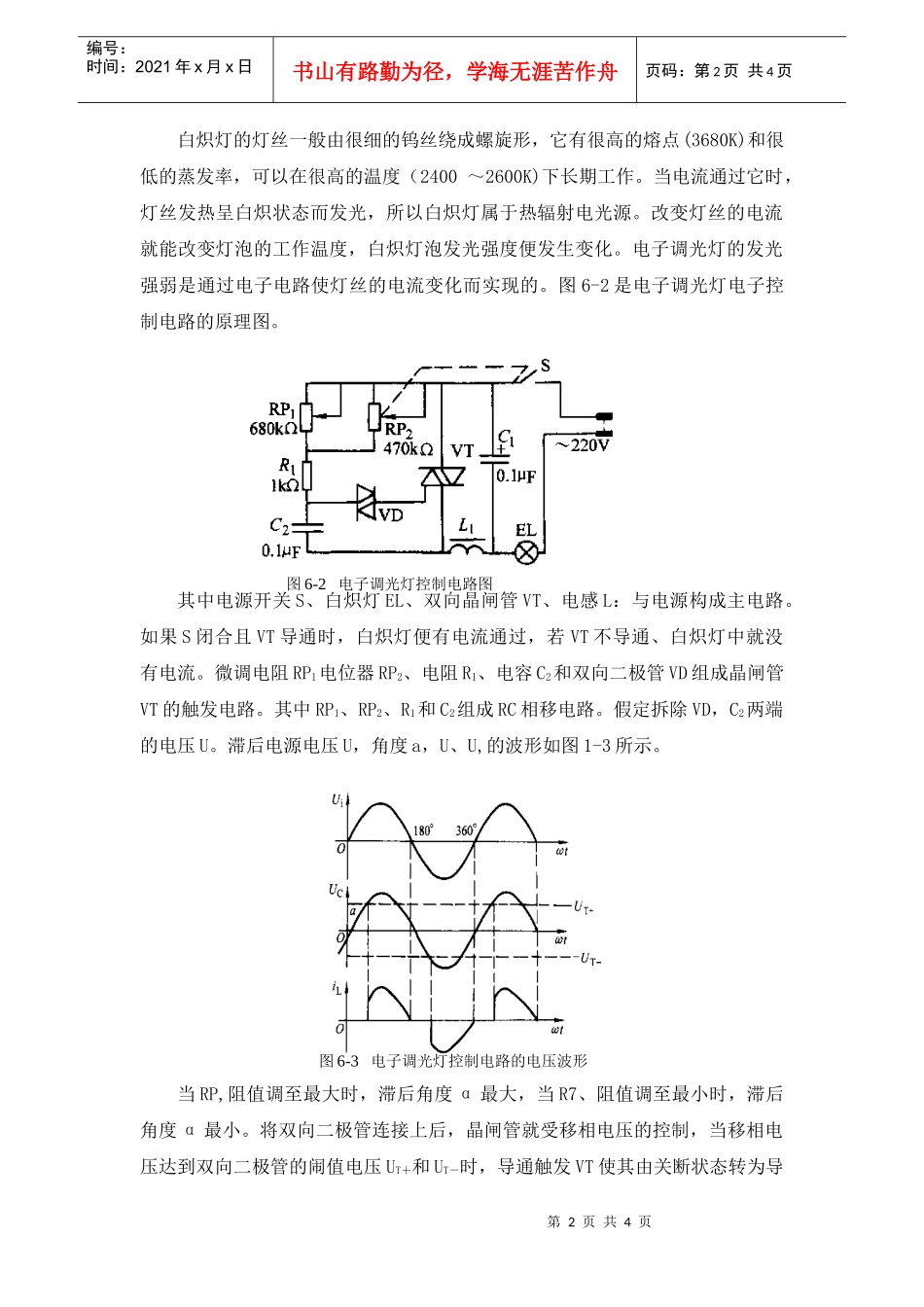

第1页共4页图6-1调光灯结构示意图编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页实训项目6调光灯制作一、实训目的1．熟悉调光灯的电路结构及原理。2．掌握电路的连接方法。3．掌握故障的排除方法二、调光灯的组成电子调光灯由白炽灯、灯罩、波纹管、底座、球形旋钮、线路板、橡胶线夹、电源插头等组成，见图6-1所示。白炽灯的作用是将电能转变成光能和热能的器件，它主要由玻璃泡、灯丝、芯柱、灯头等组成。灯丝细而软，它的中间各点由铂丝钩支撑。灯丝两端由内导丝支撑，内导丝与压在玻璃芯柱内的杜镁丝焊接在一起，杜镁丝起着密封和导电的双重作用。杜镁丝的另一端与外导丝焊在一起，外导丝穿过灯头上的眼孔，用焊锡把它同眼片焊在一起，成为导电的触点。排气管与喇叭管封接处有一排气孔，在玻璃壳封口时将空气由此排出，并由此充人惰性气体。金属灯头用热固化焊泥同玻璃壳紧固在一起。灯罩有金属和塑料两种，起反射光线，避免眩光的作用。蛇皮管可以在一定的范围内弯曲，方便人们的使用，底座起支撑灯头和安装电子线路板及旋钮的作用。电子控制电路的器件安装在线路板上，通过转动旋钮，可以调节灯光的强弱。三、调光灯工作原理第2页共4页第1页共4页图6-2电子调光灯控制电路图图6-3电子调光灯控制电路的电压波形编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页白炽灯的灯丝一般由很细的钨丝绕成螺旋形，它有很高的熔点(3680K)和很低的蒸发率，可以在很高的温度（2400～2600K)下长期工作。当电流通过它时，灯丝发热呈白炽状态而发光，所以白炽灯属于热辐射电光源。改变灯丝的电流就能改变灯泡的工作温度，白炽灯泡发光强度便发生变化。电子调光灯的发光强弱是通过电子电路使灯丝的电流变化而实现的。图6-2是电子调光灯电子控制电路的原理图。其中电源开关S、白炽灯EL、双向晶闸管VT、电感L：与电源构成主电路。如果S闭合且VT导通时，白炽灯便有电流通过，若VT不导通、白炽灯中就没有电流。微调电阻RP1电位器RP2、电阻R1、电容C2和双向二极管VD组成晶闸管VT的触发电路。其中RP1、RP2、R1和C2组成RC相移电路。假定拆除VD，C2两端的电压U。滞后电源电压U，角度a，U、U,的波形如图1-3所示。当RP,阻值调至最大时，滞后角度α最大，当R7、阻值调至最小时，滞后角度α最小。将双向二极管连接上后，晶闸管就受移相电压的控制，当移相电压达到双向二极管的闹值电压UT＋和UT－时，导通触发VT使其由关断状态转为导第3页共4页第2页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共4页通状态，当输人电压变化到零电位时，双向晶闸管自动关断，这样通过白炽灯的平均电流受电位器的控制，所以调整电位器旋钮可以方便地调整灯光的强弱。L1和C1构成高频滤波器，用来防止通过白炽灯电流的高次谐波对附近收音机或电视机等设备的千扰。由于L1的线径粗且匝数少，C1容量很小，所以它们的阻抗不会影响灯泡的亮度。四、元器件的选择1．VT选用3A的双向可控硅2．VD选用触发二极管DB33．RP1选用普通的0.5W电位器4．RP2选用0.5W带开关的电位器5.C1选用0.1uF/600V电容6.R1选用2W的JR电阻五、检修与调试1．白炽灯不亮白炽灯不亮的原因有：灯丝熔断、灯头与灯座接触不良、电源开关损坏、连线断路、控制电路中双向二极管断路或移相电容被击穿等。检修时，先察看灯丝是否熔断，若灯丝断，应更换灯泡。若灯丝没断，检查灯头与灯座接触是否不良，有时灯座的中心磷铜电极被压低，白炽灯拧人后接触不上，可用绝缘工具将该电极拨正挑起，使白炽灯拧人后与其可靠的接触。若灯泡仍不亮，用万用表的电阻档测量电源开关，若在开关闭合位置，测量其电阻为无穷大，说明开关已损坏，该开关通常位于电位器的内部，不易修复，一般需更换。对双向二极管和移相电容可用替换法判定其是否损坏。2．电子调光灯调光不正常电子调光灯在最亮位置不能调光，其原因有：双向晶闸管VT被击穿短路、双向二极管VD短路、电容器虚焊或内部开路等。检修时，在断电后直接用万用表测量双向晶闸管VT两端的电阻，若不是无穷大，说明双向晶闸管应更换。双向二极管VD和移相...
