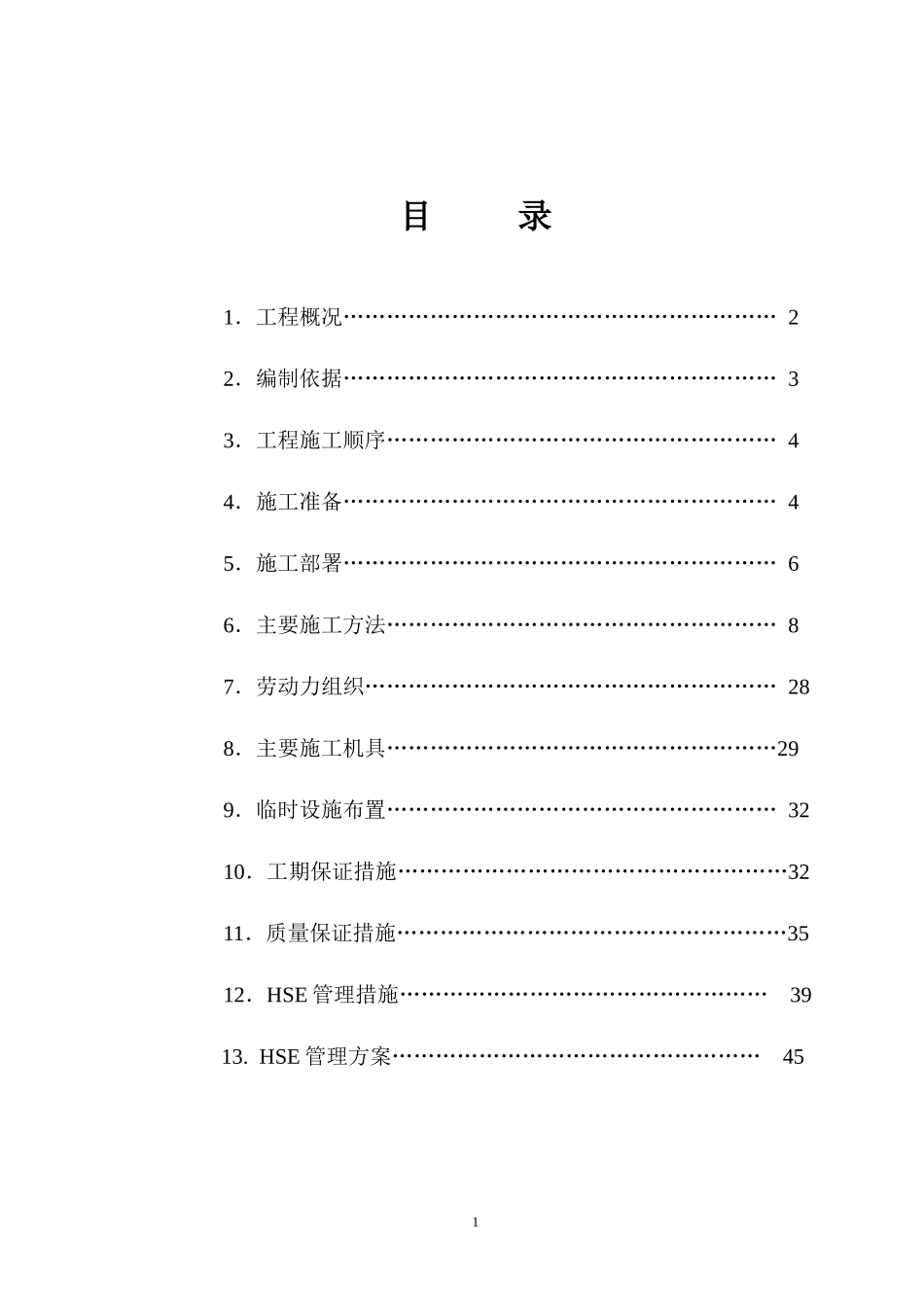

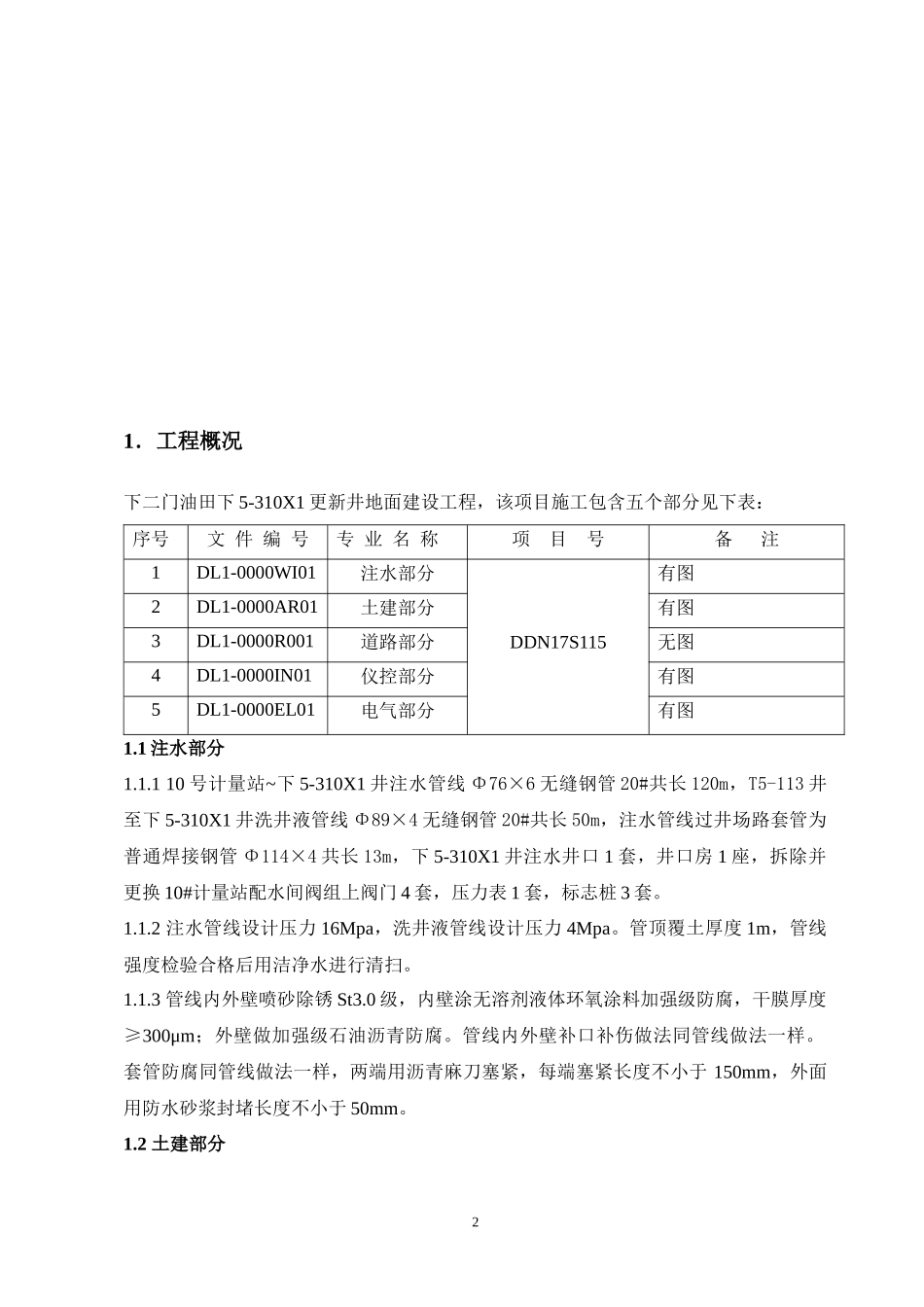

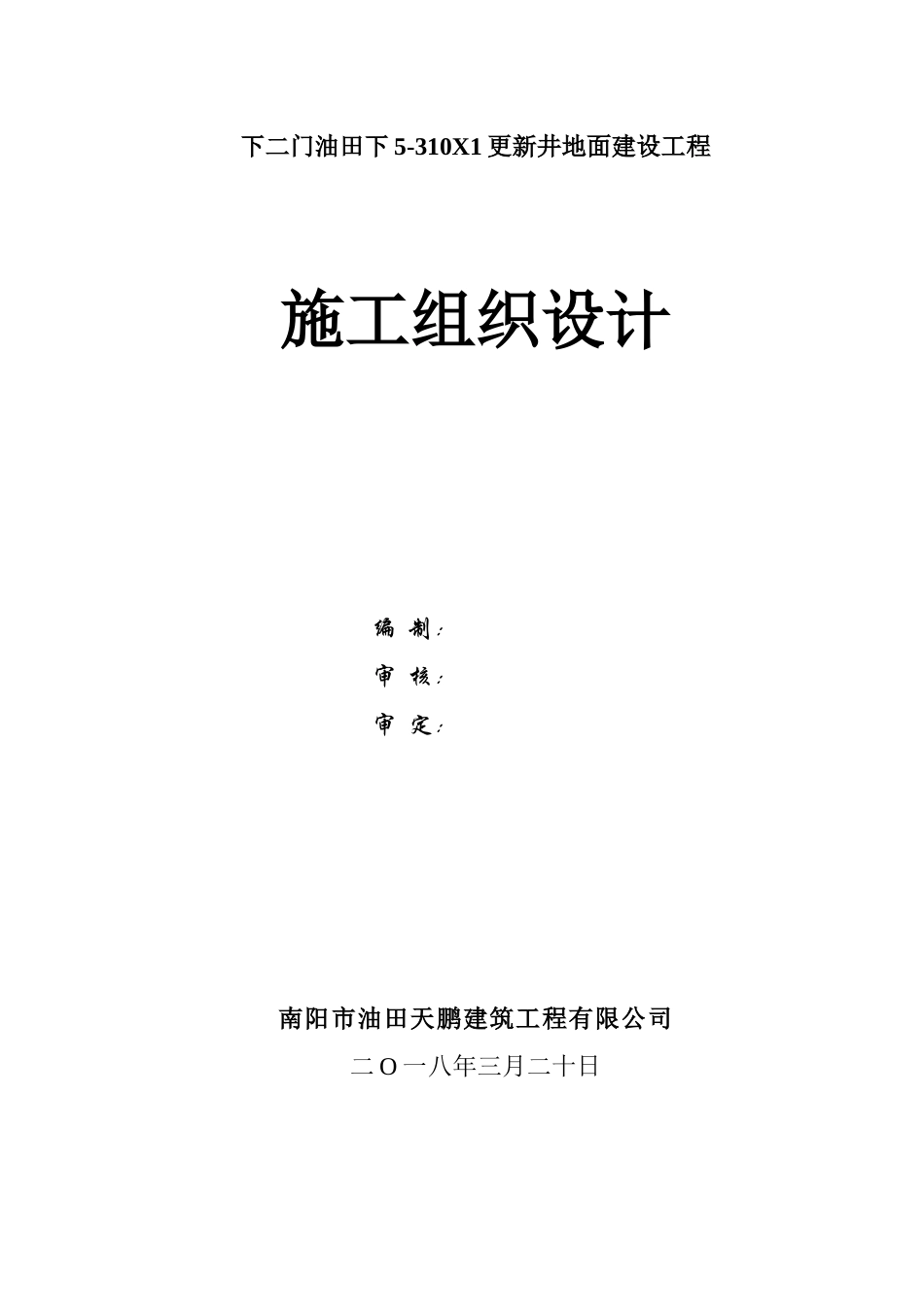

下二门油田下5-310X1更新井地面建设工程施工组织设计编制：审核：审定：南阳市油田天鹏建筑工程有限公司二O一八年三月二十日目录1．工程概况……………………………………………………22．编制依据……………………………………………………33．工程施工顺序………………………………………………44．施工准备……………………………………………………45．施工部署……………………………………………………66．主要施工方法………………………………………………87．劳动力组织…………………………………………………288．主要施工机具………………………………………………299．临时设施布置………………………………………………3210．工期保证措施………………………………………………3211．质量保证措施………………………………………………3512．HSE管理措施……………………………………………3913.HSE管理方案……………………………………………4511．工程概况下二门油田下5-310X1更新井地面建设工程，该项目施工包含五个部分见下表：序号文件编号专业名称项目号备注1DL1-0000WI01注水部分DDN17S115有图2DL1-0000AR01土建部分有图3DL1-0000R001道路部分无图4DL1-0000IN01仪控部分有图5DL1-0000EL01电气部分有图1.1注水部分1.1.110号计量站~下5-310X1井注水管线Φ76×6无缝钢管20#共长120m，T5-113井至下5-310X1井洗井液管线Φ89×4无缝钢管20#共长50m，注水管线过井场路套管为普通焊接钢管Φ114×4共长13m，下5-310X1井注水井口1套，井口房1座，拆除并更换10#计量站配水间阀组上阀门4套，压力表1套，标志桩3套。1.1.2注水管线设计压力16Mpa，洗井液管线设计压力4Mpa。管顶覆土厚度1m，管线强度检验合格后用洁净水进行清扫。1.1.3管线内外壁喷砂除锈St3.0级，内壁涂无溶剂液体环氧涂料加强级防腐，干膜厚度≥300μm；外壁做加强级石油沥青防腐。管线内外壁补口补伤做法同管线做法一样。套管防腐同管线做法一样，两端用沥青麻刀塞紧，每端塞紧长度不小于150mm，外面用防水砂浆封堵长度不小于50mm。1.2土建部分2新建井口池及集水池1座，采用C20砼现浇，外漏表面用1:2水泥砂浆抹光20厚。1.3道路部分按井场标准化要求设计。本次没有施工图。1.4仪控部分10#计量站配水阀组拆换压力表1台，拆换高压流量控制器1台，仪表电缆穿热镀锌钢管防爆接线盒敷设。1.5电气部分10#计量站配水间安装挂墙式500W/220V/DC24V开关电源箱1台，开关箱电源由值班室配电箱引入，采用交联电缆沿墙和埋地敷设，值班室内沿墙PVC线槽敷设，配水间内热镀锌钢管防爆接线盒敷设。开关箱接地采用热镀锌扁钢和已建接地系统连接。1.6工期目标：自接到建设单位开工令之日起60日历天竣工；1.7质量目标1.7.1总体质量目标：单位工程合格率达到100%，单位工程优良率达到90%以上。1.7.2管道现场焊接一次合格率95％以上（按口数计），补焊合格率100%。1.7.3设备、材料质量合格率100%。1.7.4弯头、弯管对号准确率100%。1.7.5管道补口补伤一次合格率98%。1.7.6管道防腐一次合格率100%。1.7.7管道埋深一次合格率100%。1.7.8设备、阀门安装一次合格、对号率100%。1.7.9投产试运一次成功1.7.10竣工验收目标：竣工资料完备齐全准确一次合格。1.8安全目标安全目标：无安全事故1.9环境目标措施得当、环境优良、保护有力、杜绝污染、文明施工。1.10工程特点本工程施工质量要求严格，施工与生产同步进行。施工地带属农田丘陵地带，村村通道路和井场道路相互交错，地下水位高且分布有不明生产管线、注水管线、洗井液管3线，电缆、光缆等地下障碍物，给施工增加了很大的难度，因此管沟开挖前，先用人工对线路进行开挖探沟，待查明情况后方可施工。确保优质高效的完成施工任务。2．编制依据2.1施工图资料图纸总目录DL5-00000000中施工内容2.2《工业金属管道工程施工规范》GB50235-20102.3《工业金属管道工程施工质量验收规范》GB50184－20112.4《现场设备、工业管道焊接工程施工质量验收规范》GB50683－20112.5《自动化仪表工程施工质量验收规范》GB50093－20132.6《涂装前钢材表面预处理规范》SY/T0407-20122.7《石油化工仪表工...
