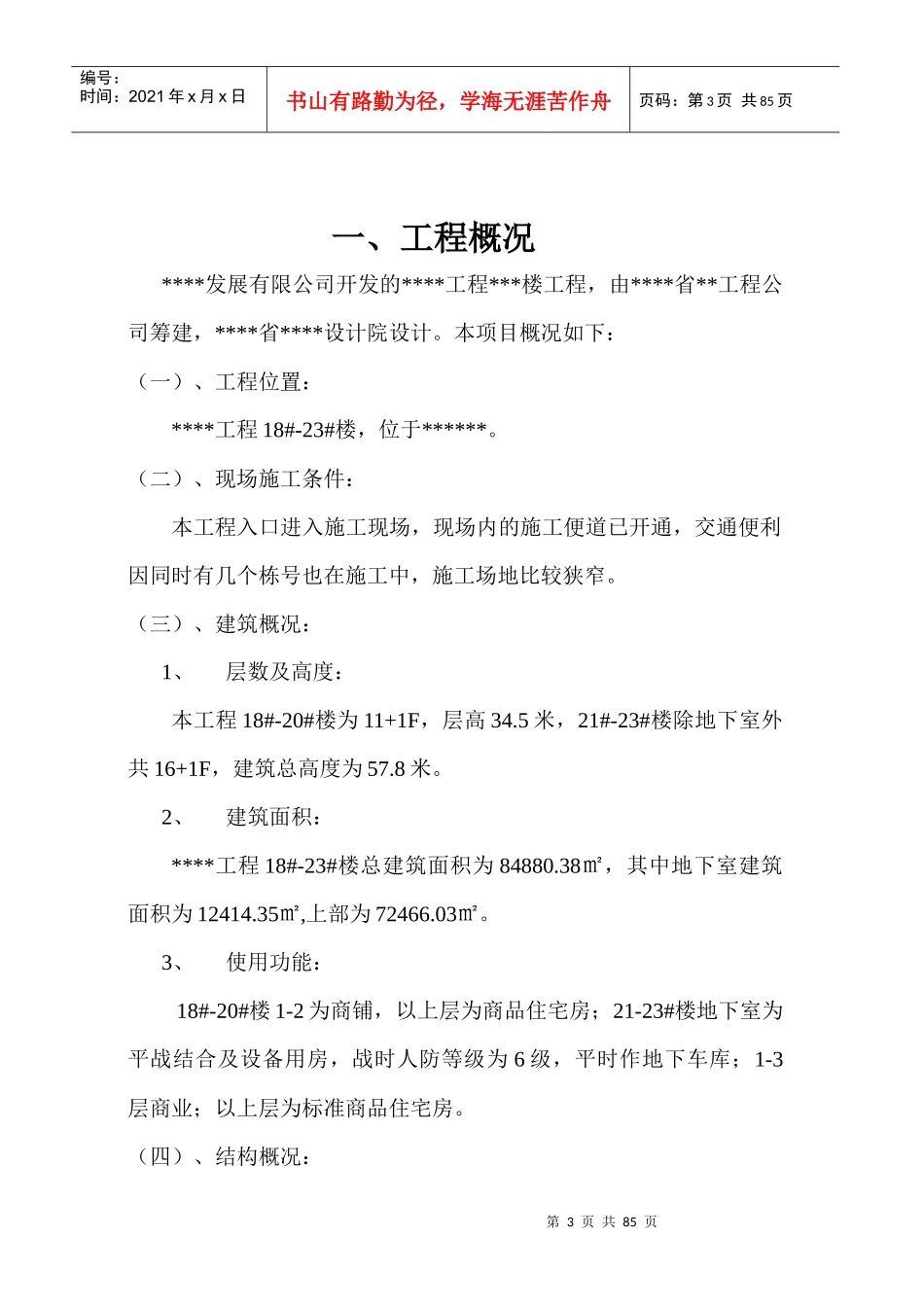

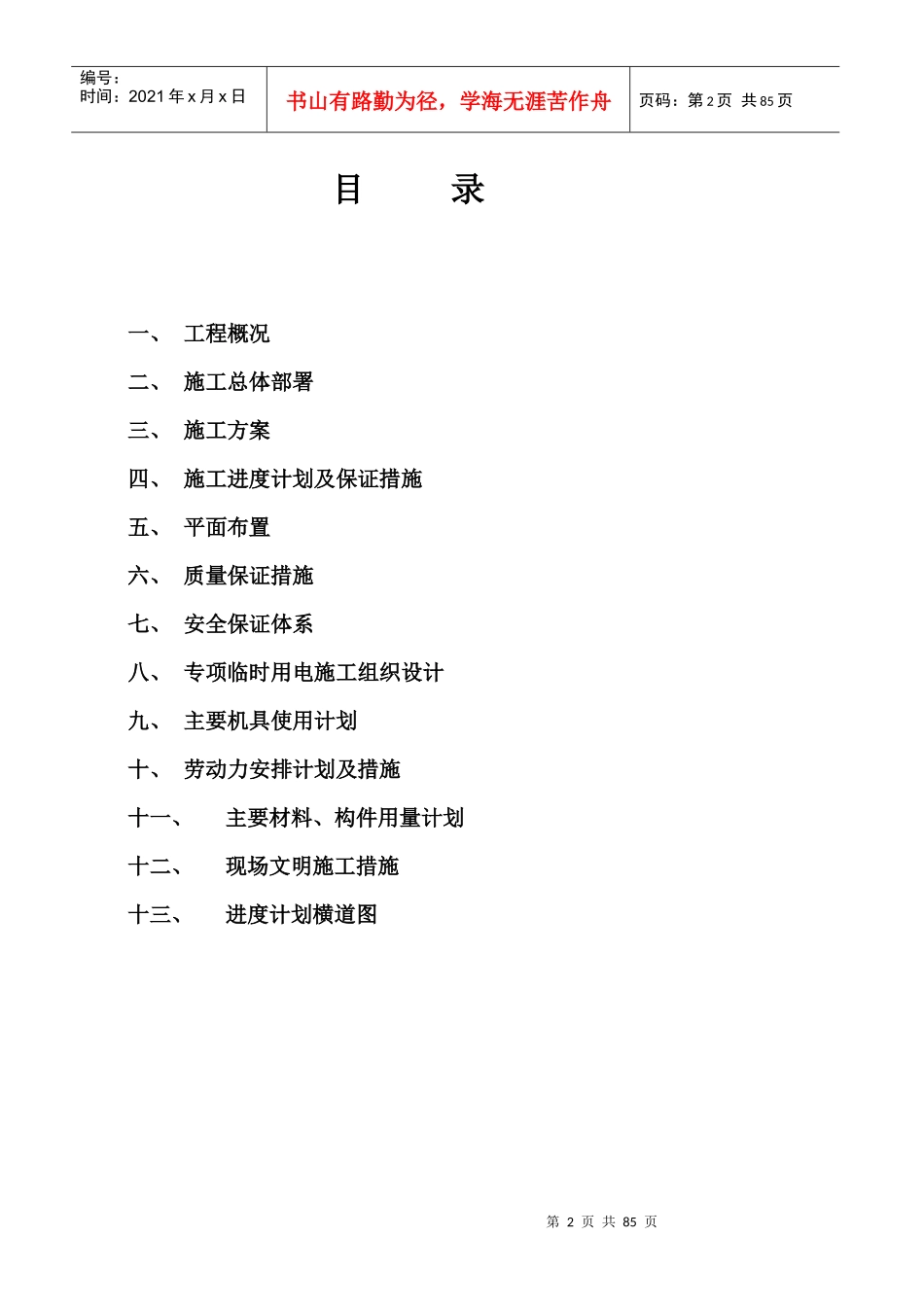

****工程商住小区工程施工组织设计编制:批准:审核:***************工程公司2017年6月第2页共85页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共85页目录一、工程概况二、施工总体部署三、施工方案四、施工进度计划及保证措施五、平面布置六、质量保证措施七、安全保证体系八、专项临时用电施工组织设计九、主要机具使用计划十、劳动力安排计划及措施十一、主要材料、构件用量计划十二、现场文明施工措施十三、进度计划横道图第3页共85页第2页共85页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共85页一、工程概况****发展有限公司开发的****工程***楼工程,由****省**工程公司筹建,****省****设计院设计。本项目概况如下:(一)、工程位置:****工程18#-23#楼,位于******。(二)、现场施工条件:本工程入口进入施工现场,现场内的施工便道已开通,交通便利因同时有几个栋号也在施工中,施工场地比较狭窄。(三)、建筑概况:1、层数及高度:本工程18#-20#楼为11+1F,层高34.5米,21#-23#楼除地下室外共16+1F,建筑总高度为57.8米。2、建筑面积:****工程18#-23#楼总建筑面积为84880.38㎡,其中地下室建筑面积为12414.35㎡,上部为72466.03㎡。3、使用功能:18#-20#楼1-2为商铺,以上层为商品住宅房;21-23#楼地下室为平战结合及设备用房,战时人防等级为6级,平时作地下车库;1-3层商业;以上层为标准商品住宅房。(四)、结构概况:第4页共85页第3页共85页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共85页1、结构形式:1.1本工程抗震类别为丙类,抗震设防烈度为小于6度;框架的抗震等级为4级;抗震墙的抗震等级为3级,地震分组为第一组,设计地震基本加速度为0.05g,建筑物场地类别为Ⅱ类场地。2.主要结构材料:2.1砼强度等级:地下室~四层梁板柱为C30,4~8层为柱为C30,梁板为C25。8~屋面层梁板柱均为C25,外墙脚手架洞采用C20膨胀砼堵塞。2.2结构钢筋:采用一级HPB300、二级HRB335、三级HRB400。2.3砌体材料:本工程外围护墙采用M5混合砂浆砌MU10烧结空心砖,厚度200;内隔墙采用M5混合沙浆砂浆砌MU15佳期砼砌块,厚度200。(五)、装修做法:楼地面做法:砼地面。1、内墙面做法:卫生间采用水泥防水砂浆墙裙到顶,做法见赣02J802-26-5a;楼梯间内墙面采用刮瓷墙面,做法见赣02J802-28-7a;其余墙面均为水泥砂浆面层,做法见赣02J802-25-4a。。2、外装修做法:本工程外墙面装饰以外墙漆和外贴石材为主,外墙漆做法见赣(外墙漆三度)02J802-13-12a及节能设计说明。(六)、安装工程:第5页共85页第4页共85页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共85页安装工程有给排水及消防、强弱电、空调、电梯等工程。所有水、电、暖通专业的管线需要暗敷于梁、柱中时,都必须预埋钢套管,管外径不超过φ50,管壁厚不小于3.5mm,如同一梁,柱中顶埋多根钢套管时,则柱中应沿竖直方向,梁中应沿水平且套管之间的净距应大于100mm。水、电管道井待安装完毕后采用钢筋砼封堵,板厚70,配筋双层双向φ8@200。1、电气部分:动力、照明配电由变配电所引来,再引至动力配电箱、动力照明配电箱、应急照明配电箱。动力线路在竖井敷设,自竖井到配电箱、控制箱、PVC阻击燃管穿钢管暗敷。照明线路从总箱到分箱穿PVC阻燃管内敷设,末级配电箱配出回路穿阻燃硬塑管暗敷.低压配电采有TN—S接地系统,建筑物内作总等位联结,局部作等电位联结。2、给排水部分:给水管从军峰路生活给水管网接管,排水接入市政排水管网生活给水管采用PVC管;排水管采用PVC管;消防给水管为镀锌钢管。消防栓采用嵌入式,设置高度1.1米。自动喷淋系统湿式报警阀设在地下室泵房内。生活给水管试验压力按0.6Mpa,消防给水管按1.2Mpa,喷淋给水管按1.4Mpa考虑。二、施工总体部署(一)、施工总体部署原则:第6页共85页第5页共85页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共85页推行项目法施工,实行工程目标管理,组织分区、分段作业,科学管理,履约守信,确保优质、高速、低耗、...
