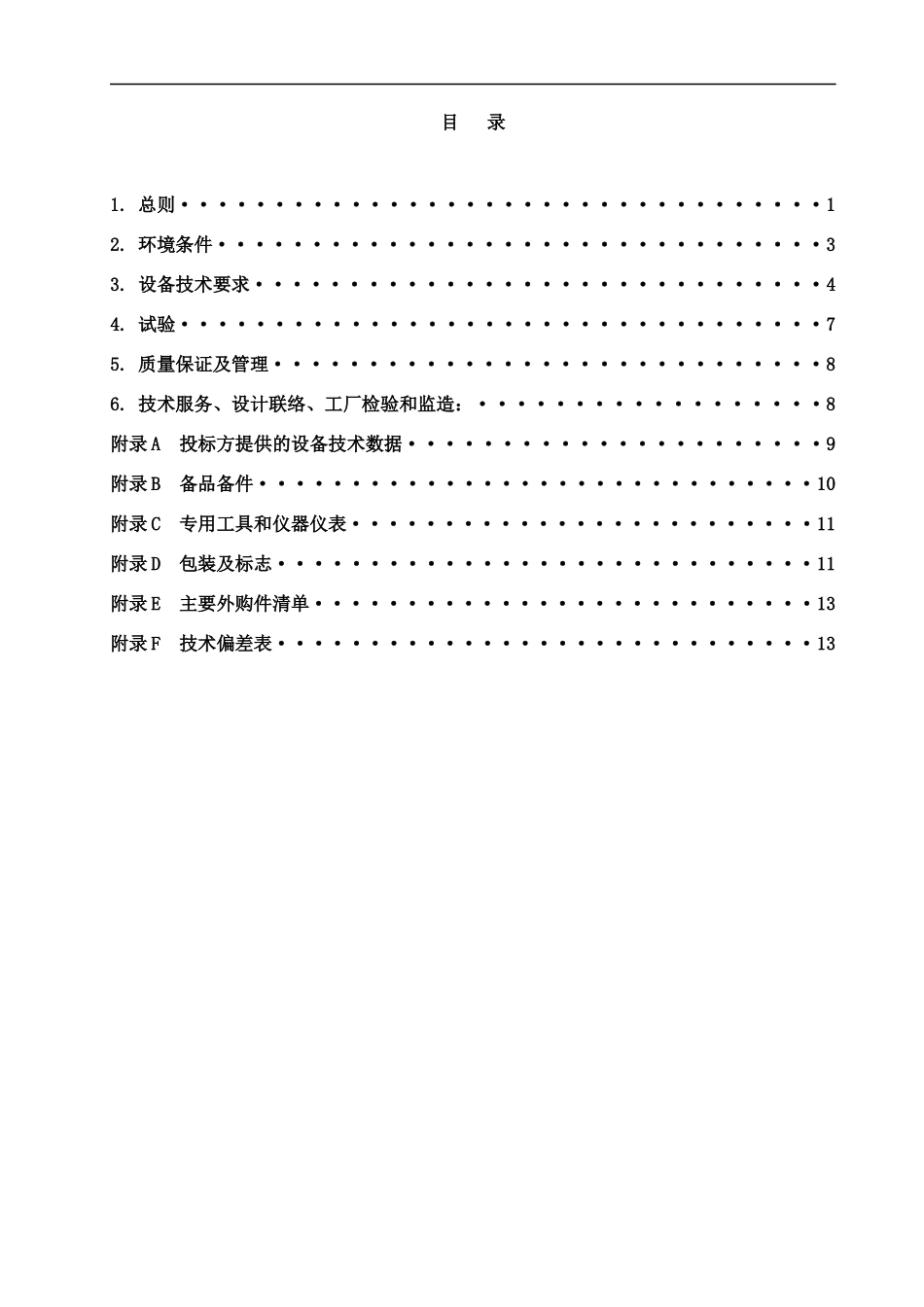

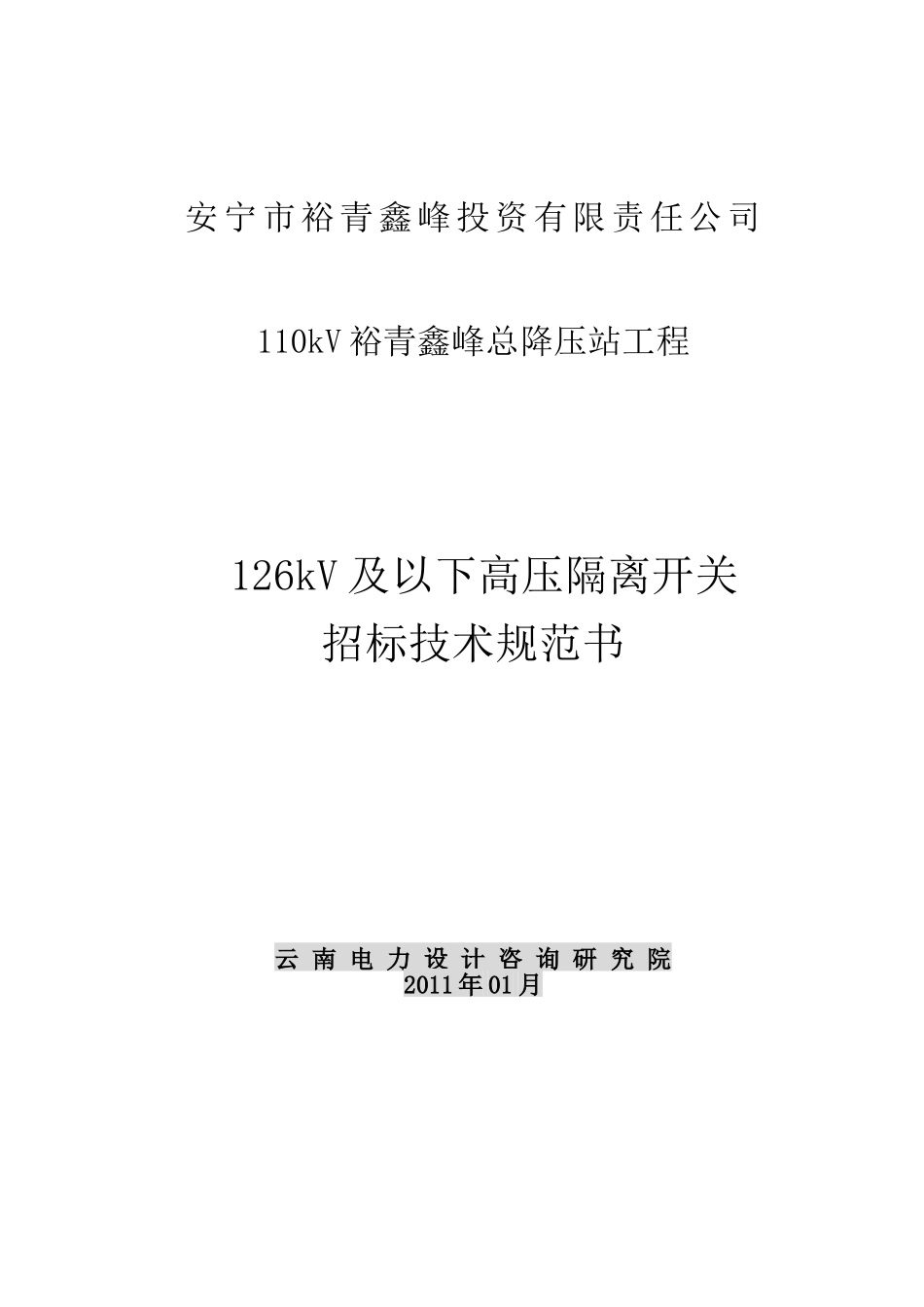

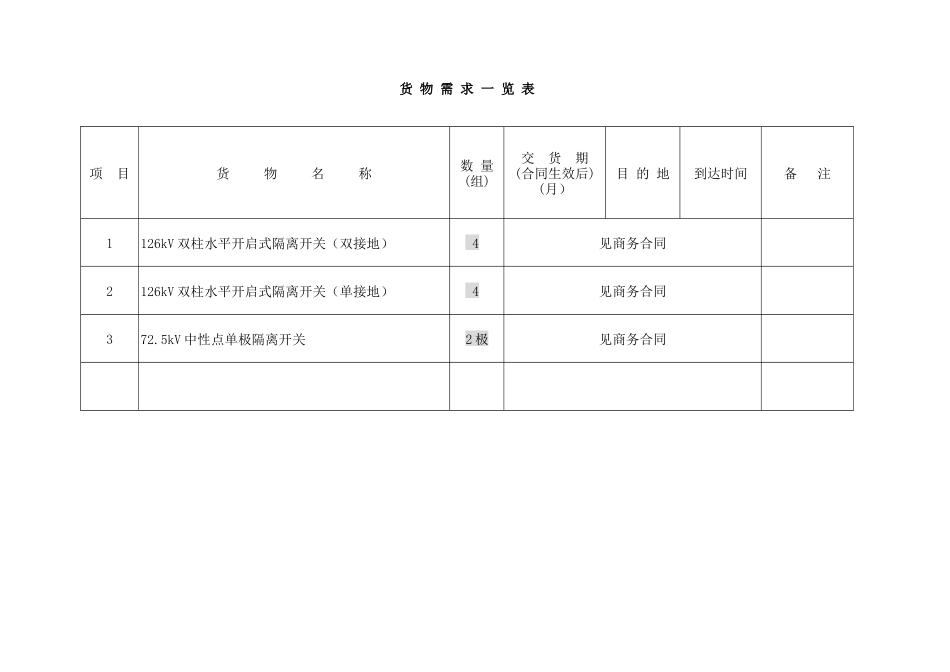

安宁市裕青鑫峰投资有限责任公司110kV裕青鑫峰总降压站工程126kV及以下高压隔离开关招标技术规范书云南电力设计咨询研究院2011年01月货物需求一览表项目货物名称数量(组)交货期(合同生效后)(月）目的地到达时间备注1126kV双柱水平开启式隔离开关（双接地）4见商务合同2126kV双柱水平开启式隔离开关（单接地）4见商务合同372.5kV中性点单极隔离开关2极见商务合同目录1.总则··································12.环境条件································33.设备技术要求······························44.试验··································75.质量保证及管理·····························86.技术服务、设计联络、工厂检验和监造：··················8附录A投标方提供的设备技术数据······················9附录B备品备件······························10附录C专用工具和仪器仪表·························11附录D包装及标志·····························11附录E主要外购件清单···························13附录F技术偏差表·····························13第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页1.总则1.1本技术规范书适用于126kV高压隔离开关和主变中性点隔离开关（以下简称“设备”），包括隔离开关本体、操动机构及附件、传动部分的连接件（包括相间连杆及与操动机构间的连杆）、备品备件及专用工具等。1.2本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供货方应提供符合本规范书和国家标准的优质产品。1.3国产隔离开关必须是通过完善化技术审查的产品，并提供针对瓷瓶断裂、操作失灵、导电回路过热、锈蚀等易发故障进行的完善化技术措施证明。1.4投标技术文件中应提供技术偏差表，并提供不低于所供产品技术要求的全部型式试验报告。偏差表中未提及的条款，则视同完全同意本技术规范书的要求。1.5投标人或供货方(包括分包厂)应已设计、制造和提供过同类设备，且技术参数应与本工程相类似，或较规定的条件更严格，至少有3组2年以上的商业运行经验。如发现有失实情况，招标方有权拒绝该投标。1.6规范书所使用的标准如遇与供货方所执行的标准不一致时，按较高标准执行。1.7规范书经买卖双方确认后，作为合同的附件，与合同正文具有同等的法律效力。1.8本规范书中涉及有关商务方面的内容，如与招标文件的《商务部分》有矛盾时，以《商务部分》为准。1.9本规范书未尽事宜，由招标人和投标人在合同技术谈判时双方协商确定。1.10合同签订后，供货方应在2周内，向买方提出一个详尽的生产计划，包括设备设计、设计联络会、材料采购、设备制造、厂内测试以及运输等项的详情，以确定每部分工作及其进度。1.11如有延误，供货方应及时将延误交货的原因、后果及采取的补救措施等，向买方加以说明。1.12供货方应在订货技术协议签订后7天之内向买方和设计方提供5份如下表列所列设备的相关资料和图纸：（图纸提供应包含DWG格式CAD文件）序号资料内容一说明书及有关资料：(随产品打包提供,一式五份)1运输、保管、现场安装调试用图纸、资料；a.隔离开关、接地开关的安装使用说明书；b.运行、维护、修理、调试及全部附件的完整说明和数据；2安装使用说明书；第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页序号资料内容3主要设计数据；4设计、制造所依据的主要标准；5备品备件图纸、清单；6隔离开关、接地开关工厂检验标准；二图纸：（提供给设计方，一式二份）总装图；基础图；电气原理图；基础安装尺寸图及吊装图；接地线路图及端子位置图；控制部分电气接线...
