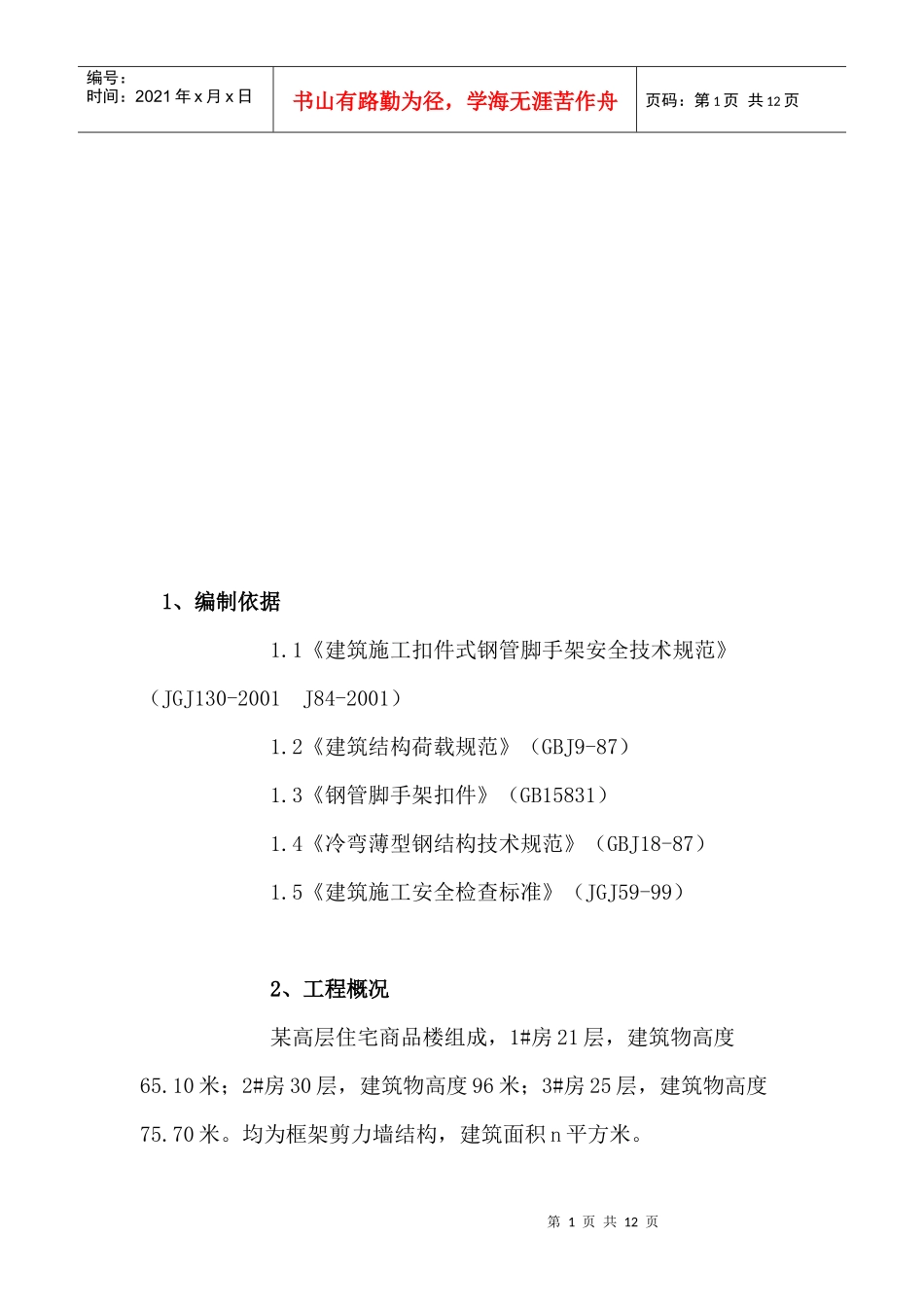

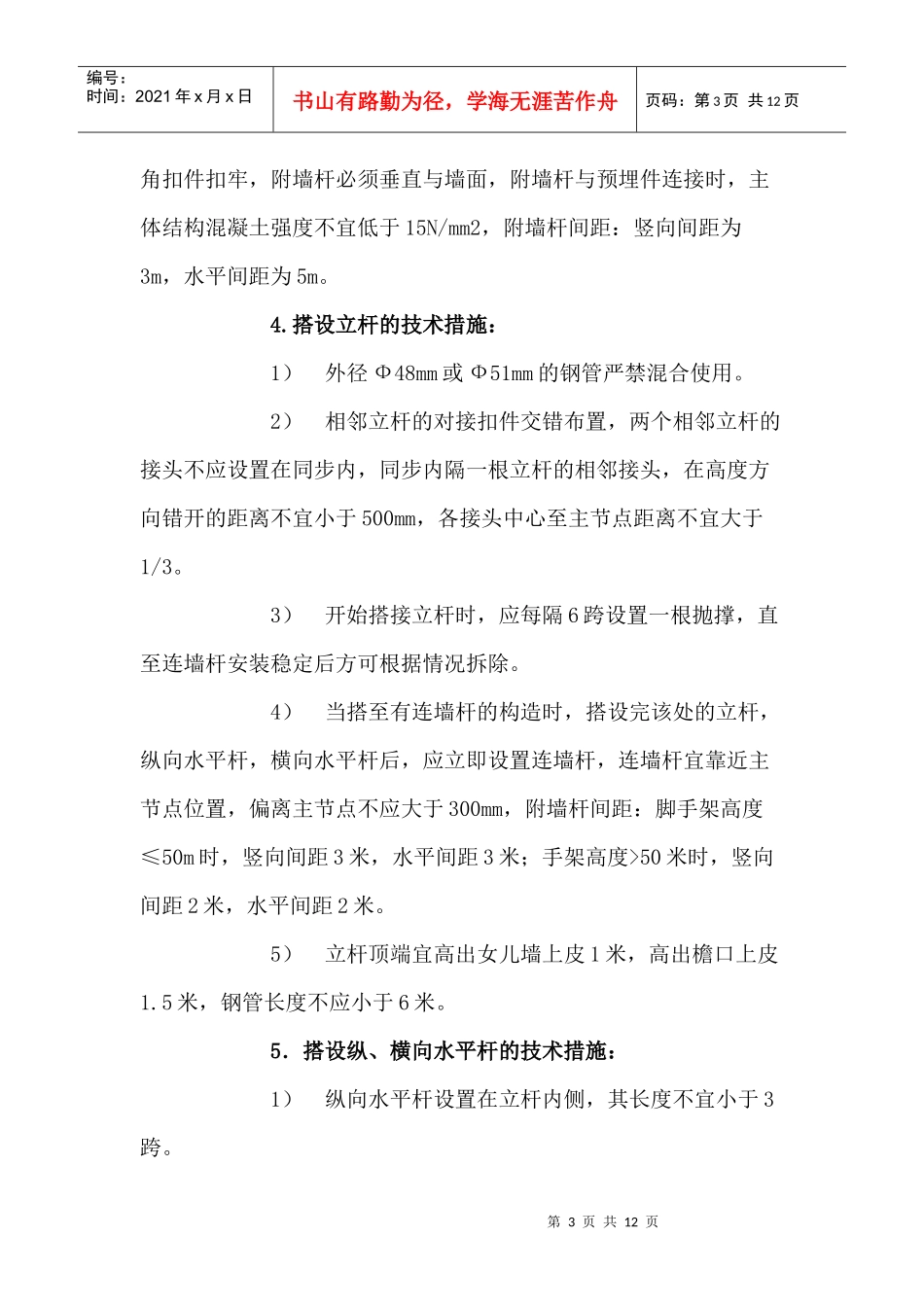

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页1、编制依据1.1《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001J84-2001）1.2《建筑结构荷载规范》（GBJ9-87）1.3《钢管脚手架扣件》（GB15831）1.4《冷弯薄型钢结构技术规范》（GBJ18-87）1.5《建筑施工安全检查标准》（JGJ59-99）2、工程概况某高层住宅商品楼组成，1#房21层，建筑物高度65.10米；2#房30层，建筑物高度96米；3#房25层，建筑物高度75.70米。均为框架剪力墙结构，建筑面积n平方米。第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页本工程1层-6层采用落地式脚手架，6层以上采用悬挑式脚手架设计。3、落地式脚手架设计（1-6层）1.本工程六层以上采用悬挑脚手架搭设，脚手架采用钢管（Ф48×3.5mm）扣件组合连接。脚手架步距1.8m，立杆间距1.2~1.7m，立杆排距1.05m，立杆离墙0.3m。悬挑梁架采用16#槽钢，外伸出1.35m，内锚固1.8m(槽钢L=3.15m)，锚固筋采用Ф14钢筋，（Ф14钢筋前后二道，Ф14钢筋锚固钢筋与楼板钢筋绑扎连结焊接牢固，混凝土浇筑），锚固钢筋、槽钢之间铁板榫紧电焊固定悬挑梁架挑出前端下部采用Ф100mm钢管斜撑满焊，斜撑另一端与主体结构墙面预埋件焊接（满焊）牢固。脚手架立杆与16#槽钢采用Ф60钢管套筒满焊在槽钢面上，固定立杆离槽钢满200mm处设置纵向扫地杆，采用直角扣件与立杆扣牢，横向扫地杆也采用直角扣件，固定在紧靠纵向扫地杆下方的立杆上固定。悬挑梁架采用竹笆脚手板满铺，脚手板下部采用密目网满包，防止物料高处坠落伤人。脚手架附墙杆采用首步拉结，首步附墙杆距水平扫地杆300mm处，附墙杆一端与结构预埋件焊接，另一端与立杆采用直第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页角扣件扣牢，附墙杆必须垂直与墙面，附墙杆与预埋件连接时，主体结构混凝土强度不宜低于15N/mm2，附墙杆间距：竖向间距为3m，水平间距为5m。4.搭设立杆的技术措施：1）外径Ф48mm或Ф51mm的钢管严禁混合使用。2）相邻立杆的对接扣件交错布置，两个相邻立杆的接头不应设置在同步内，同步内隔一根立杆的相邻接头，在高度方向错开的距离不宜小于500mm，各接头中心至主节点距离不宜大于1/3。3）开始搭接立杆时，应每隔6跨设置一根抛撑，直至连墙杆安装稳定后方可根据情况拆除。4）当搭至有连墙杆的构造时，搭设完该处的立杆，纵向水平杆，横向水平杆后，应立即设置连墙杆，连墙杆宜靠近主节点位置，偏离主节点不应大于300mm，附墙杆间距：脚手架高度≤50m时，竖向间距3米，水平间距3米；手架高度>50米时，竖向间距2米，水平间距2米。5）立杆顶端宜高出女儿墙上皮1米，高出檐口上皮1.5米，钢管长度不应小于6米。5．搭设纵、横向水平杆的技术措施：1）纵向水平杆设置在立杆内侧，其长度不宜小于3跨。第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页2）在封闭型脚手架中同一步纵向水平杆必须四周交圈，用直角扣件与内、外立杆扣牢固定。3）纵向水平杆接长采用对接扣件连接，纵向水平杆的对接扣件应交错布置，两相邻纵向水平杆的接头不准设置在同步或同跨内，不同步或不同跨小于纵向距离的1/3。4）当使用竹笆脚手板时，纵向水平杆应采用直角扣件固定在横向水平杆上，并应等间距设置，不应小于33cm。5）主节点出设置一根横向水平杆。用直角扣件扣牢，严禁拆除。主节点处两个直角扣件的中心距离不应大于150mm，在双排脚手架中，靠墙一端的长度不应大于500mm。6）当使用竹笆脚手板时，双排脚手架的横向水平杆两端应用直角扣件固定在立杆上。7）脚手架对接平铺时，接头出必须设置两根横向水平杆，但应将脚手板两端与其可靠固定，作业层脚手架应满铺，铺稳，离墙面不大于120~150mm。;8）竹笆脚手板应按其主筋，垂直于纵向水平杆方向铺设，且采用对接平铺四角，应用直径1.2mm的镀锌铝丝固定在纵向水平杆上。6.搭设连墙杆、剪刀撑、横向撑、抛撑安全技术措施：1）连墙竿应从底部第一步纵向扫地杆上皮距300mm处。开始...
