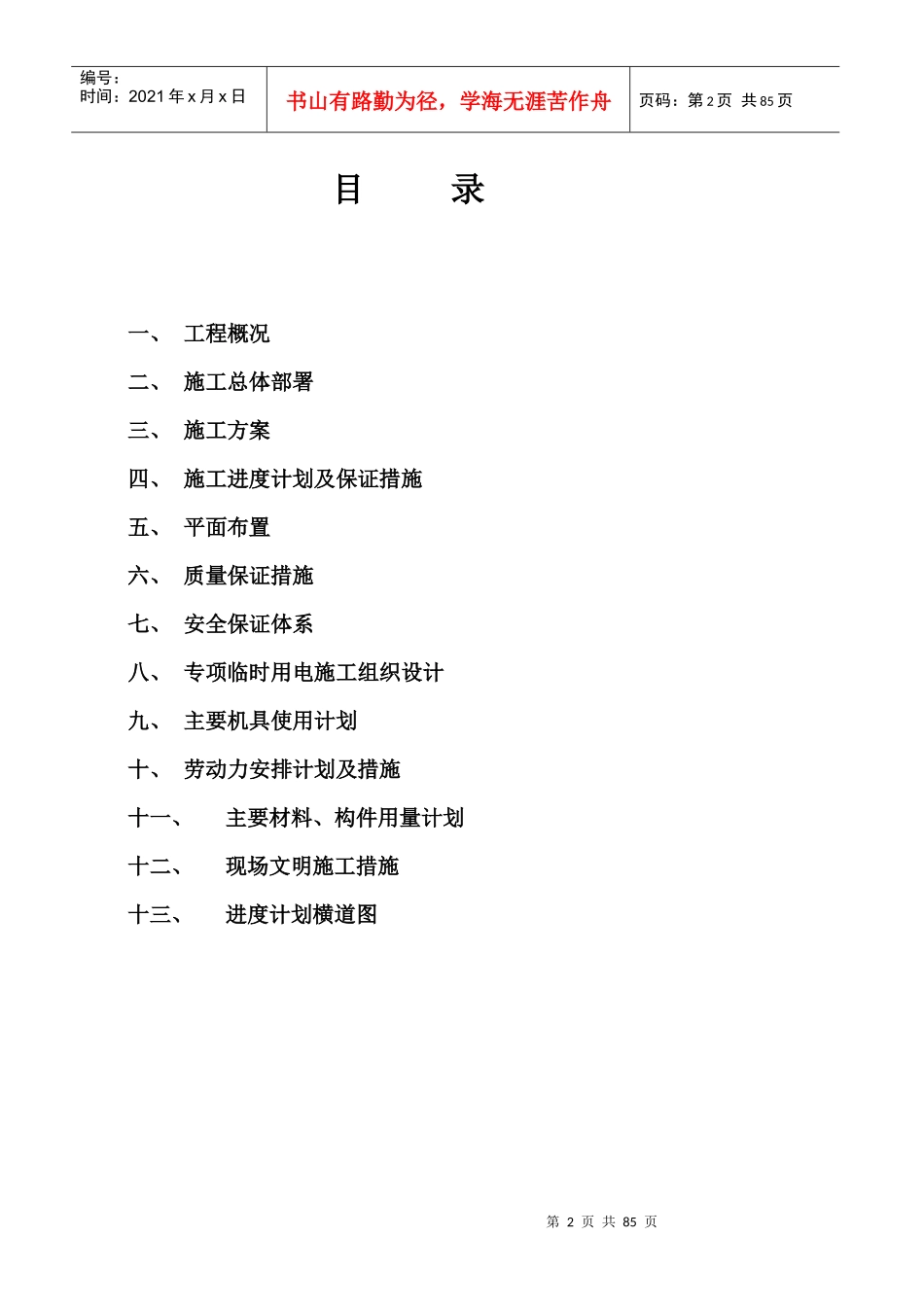

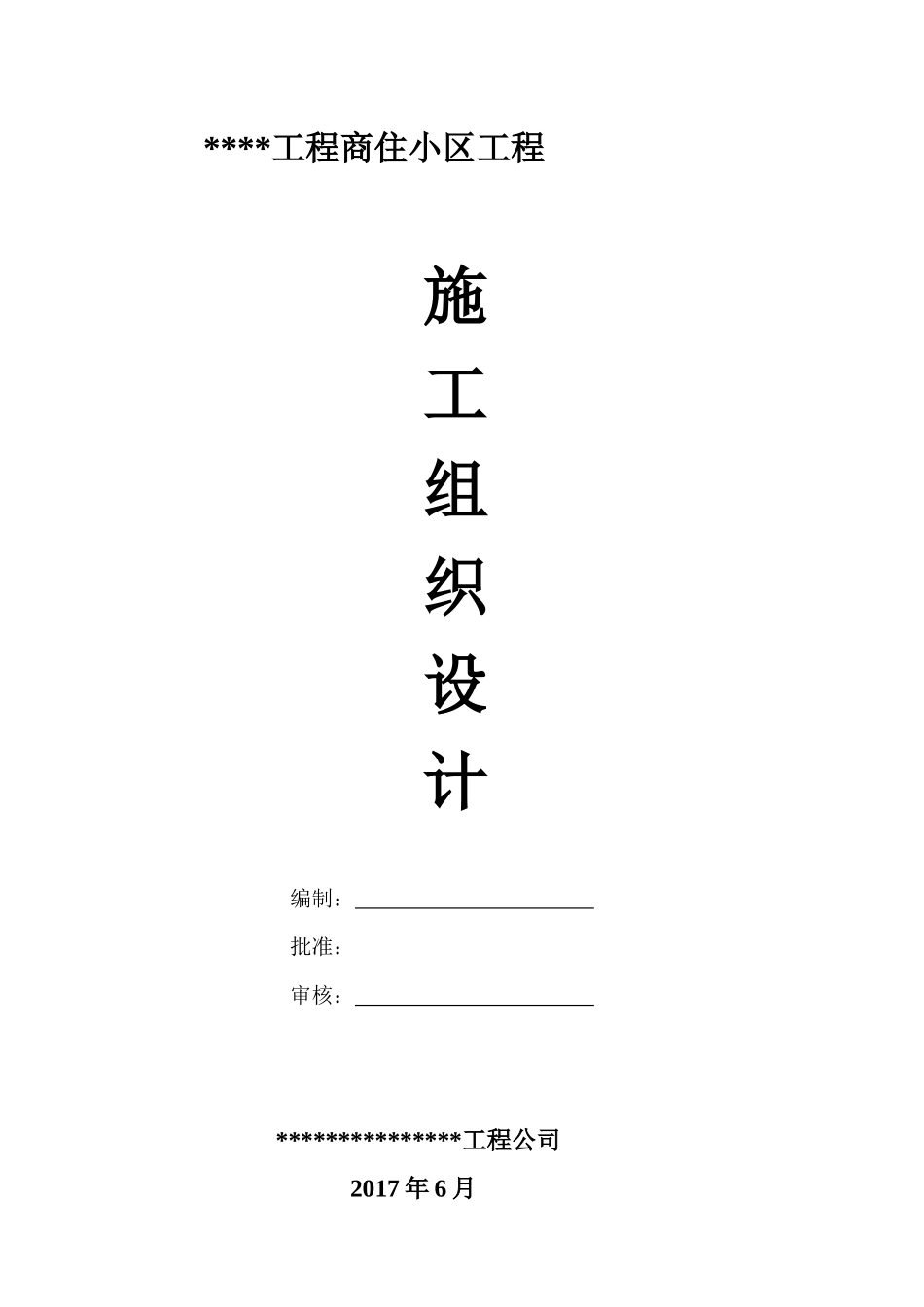

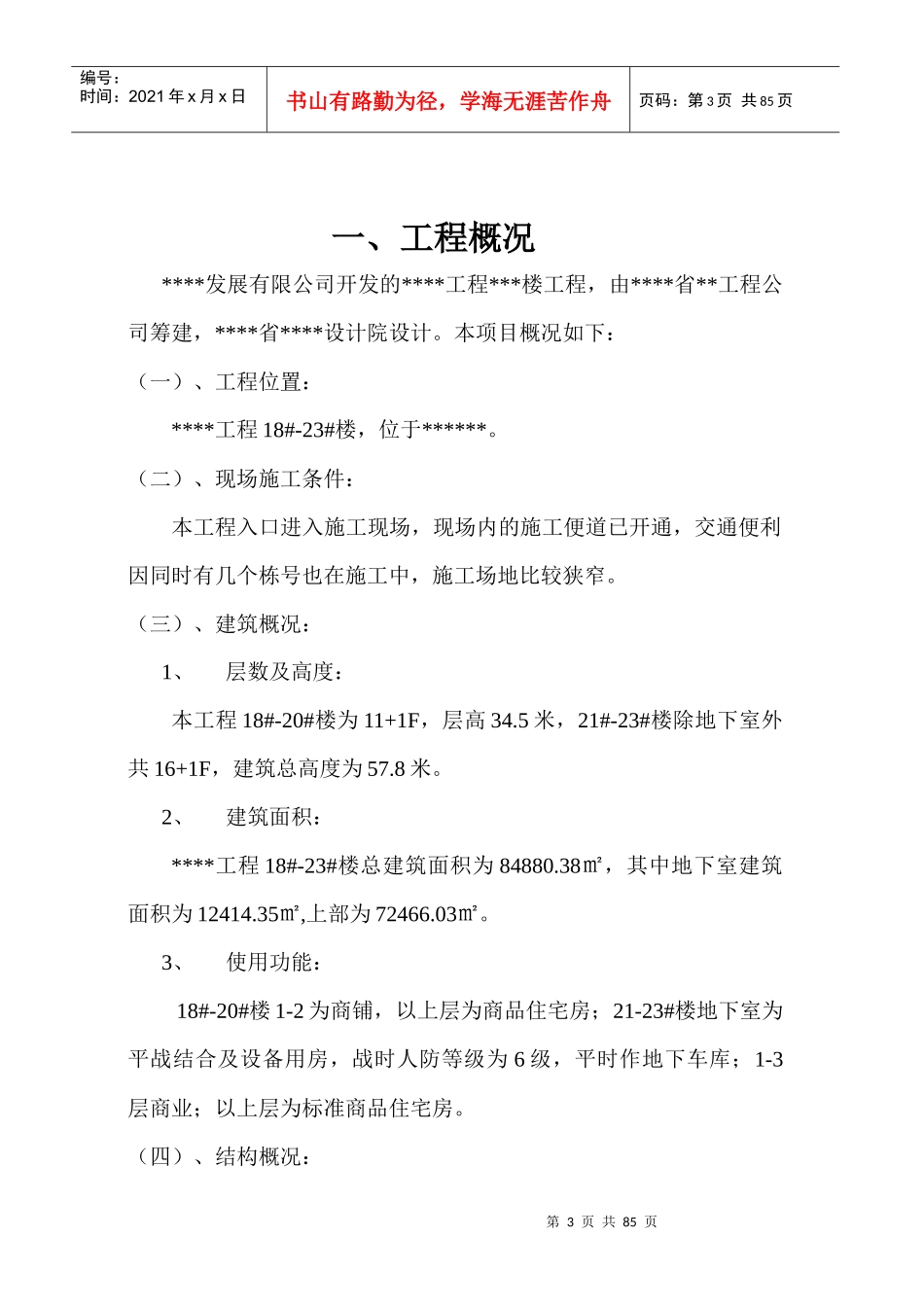

****工程商住小区工程施工组织设计编制：批准：审核：***************工程公司2017年6月第2页共85页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共85页目录一、工程概况二、施工总体部署三、施工方案四、施工进度计划及保证措施五、平面布置六、质量保证措施七、安全保证体系八、专项临时用电施工组织设计九、主要机具使用计划十、劳动力安排计划及措施十一、主要材料、构件用量计划十二、现场文明施工措施十三、进度计划横道图第3页共85页第2页共85页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共85页一、工程概况****发展有限公司开发的****工程***楼工程，由****省**工程公司筹建，****省****设计院设计。本项目概况如下：（一）、工程位置：****工程18#-23#楼，位于******。（二）、现场施工条件：本工程入口进入施工现场，现场内的施工便道已开通，交通便利因同时有几个栋号也在施工中，施工场地比较狭窄。（三）、建筑概况：1、层数及高度：本工程18#-20#楼为11+1F，层高34.5米，21#-23#楼除地下室外共16+1F，建筑总高度为57.8米。2、建筑面积：****工程18#-23#楼总建筑面积为84880.38㎡，其中地下室建筑面积为12414.35㎡,上部为72466.03㎡。3、使用功能：18#-20#楼1-2为商铺，以上层为商品住宅房；21-23#楼地下室为平战结合及设备用房，战时人防等级为6级，平时作地下车库；1-3层商业；以上层为标准商品住宅房。（四）、结构概况：第4页共85页第3页共85页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共85页1、结构形式：1．1本工程抗震类别为丙类，抗震设防烈度为小于6度；框架的抗震等级为4级；抗震墙的抗震等级为3级，地震分组为第一组，设计地震基本加速度为0.05g，建筑物场地类别为Ⅱ类场地。2．主要结构材料：2．1砼强度等级：地下室~四层梁板柱为C30，4~8层为柱为C30,梁板为C25。8~屋面层梁板柱均为C25，外墙脚手架洞采用C20膨胀砼堵塞。2．2结构钢筋：采用一级HPB300、二级HRB335、三级HRB400。2．3砌体材料：本工程外围护墙采用M5混合砂浆砌MU10烧结空心砖，厚度200；内隔墙采用M5混合沙浆砂浆砌MU15佳期砼砌块，厚度200。（五）、装修做法：楼地面做法：砼地面。1、内墙面做法：卫生间采用水泥防水砂浆墙裙到顶，做法见赣02J802-26-5a；楼梯间内墙面采用刮瓷墙面，做法见赣02J802-28-7a；其余墙面均为水泥砂浆面层，做法见赣02J802-25-4a。。2、外装修做法：本工程外墙面装饰以外墙漆和外贴石材为主，外墙漆做法见赣（外墙漆三度）02J802-13-12a及节能设计说明。（六）、安装工程：第5页共85页第4页共85页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共85页安装工程有给排水及消防、强弱电、空调、电梯等工程。所有水、电、暖通专业的管线需要暗敷于梁、柱中时，都必须预埋钢套管，管外径不超过φ50，管壁厚不小于3.5mm，如同一梁，柱中顶埋多根钢套管时，则柱中应沿竖直方向，梁中应沿水平且套管之间的净距应大于100mm。水、电管道井待安装完毕后采用钢筋砼封堵，板厚70，配筋双层双向φ8@200。1、电气部分：动力、照明配电由变配电所引来，再引至动力配电箱、动力照明配电箱、应急照明配电箱。动力线路在竖井敷设，自竖井到配电箱、控制箱、PVC阻击燃管穿钢管暗敷。照明线路从总箱到分箱穿PVC阻燃管内敷设,末级配电箱配出回路穿阻燃硬塑管暗敷.低压配电采有TN—S接地系统，建筑物内作总等位联结，局部作等电位联结。2、给排水部分：给水管从军峰路生活给水管网接管，排水接入市政排水管网生活给水管采用PVC管；排水管采用PVC管；消防给水管为镀锌钢管。消防栓采用嵌入式，设置高度1．1米。自动喷淋系统湿式报警阀设在地下室泵房内。生活给水管试验压力按0．6Mpa，消防给水管按1．2Mpa，喷淋给水管按1．4Mpa考虑。二、施工总体部署（一）、施工总体部署原则：第6页共85页第5页共85页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共85页推行项目法施工，实行工程目标管理，组织分区、分段作业，科学管理，履约守信，确保优质、高速、低耗、...
