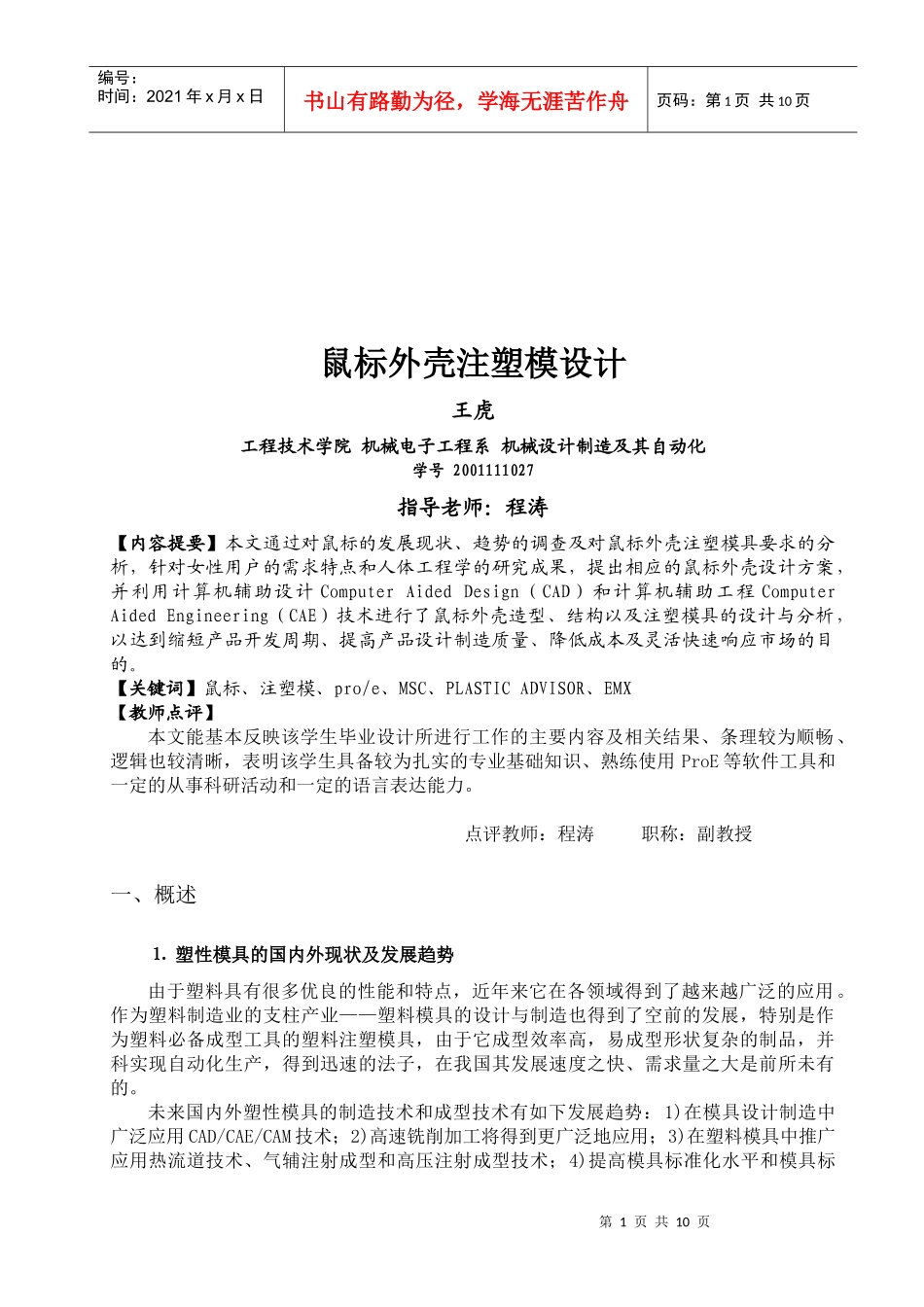

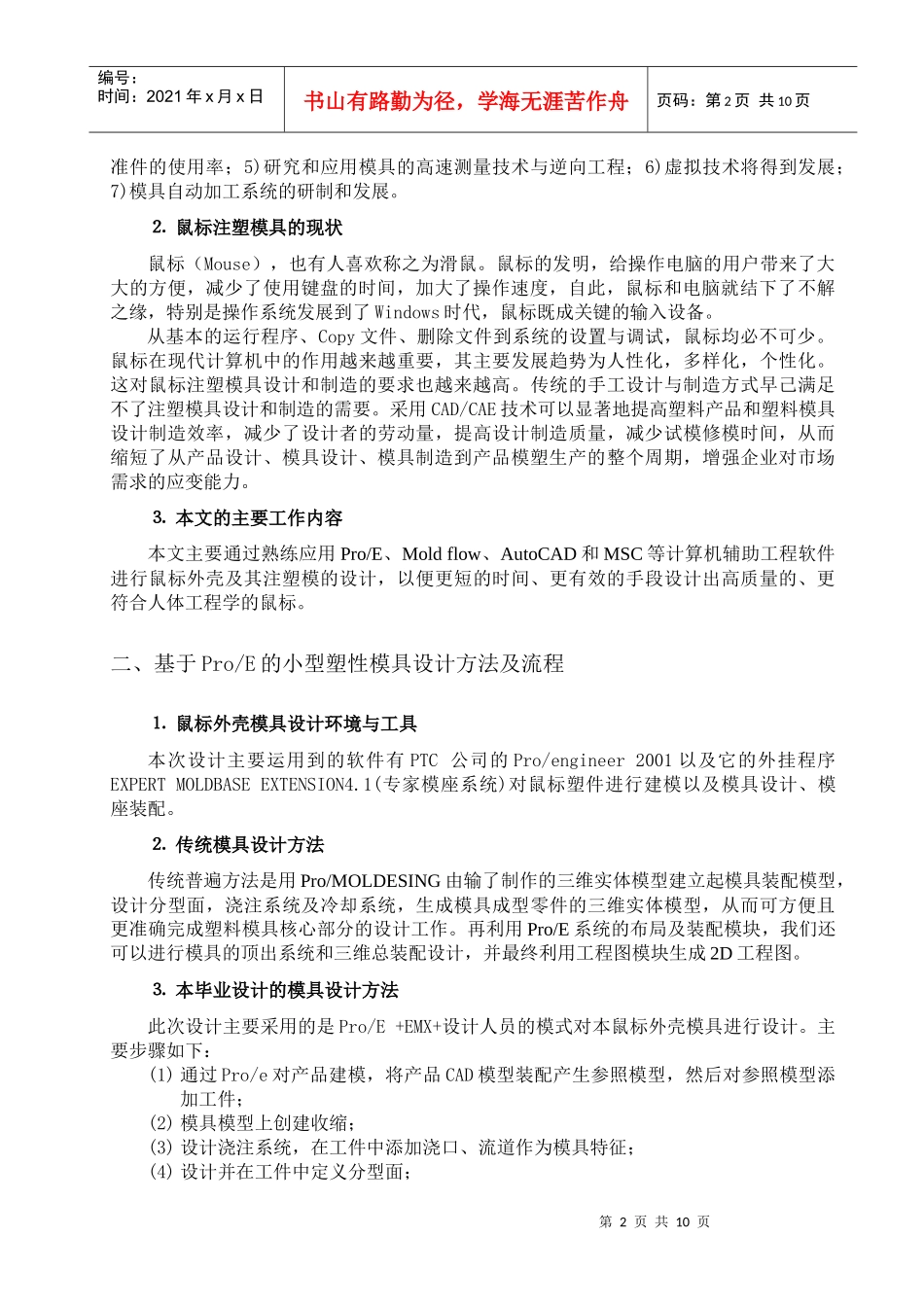

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页鼠标外壳注塑模设计王虎工程技术学院机械电子工程系机械设计制造及其自动化学号2001111027指导老师：程涛【内容提要】本文通过对鼠标的发展现状、趋势的调查及对鼠标外壳注塑模具要求的分析，针对女性用户的需求特点和人体工程学的研究成果，提出相应的鼠标外壳设计方案，并利用计算机辅助设计ComputerAidedDesign（CAD）和计算机辅助工程ComputerAidedEngineering（CAE）技术进行了鼠标外壳造型、结构以及注塑模具的设计与分析，以达到缩短产品开发周期、提高产品设计制造质量、降低成本及灵活快速响应市场的目的。【关键词】鼠标、注塑模、pro/e、MSC、PLASTICADVISOR、EMX【教师点评】本文能基本反映该学生毕业设计所进行工作的主要内容及相关结果、条理较为顺畅、逻辑也较清晰，表明该学生具备较为扎实的专业基础知识、熟练使用ProE等软件工具和一定的从事科研活动和一定的语言表达能力。点评教师：程涛职称：副教授一、概述⒈塑性模具的国内外现状及发展趋势由于塑料具有很多优良的性能和特点，近年来它在各领域得到了越来越广泛的应用。作为塑料制造业的支柱产业——塑料模具的设计与制造也得到了空前的发展，特别是作为塑料必备成型工具的塑料注塑模具，由于它成型效率高，易成型形状复杂的制品，并科实现自动化生产，得到迅速的法子，在我国其发展速度之快、需求量之大是前所未有的。未来国内外塑性模具的制造技术和成型技术有如下发展趋势：1)在模具设计制造中广泛应用CAD/CAE/CAM技术；2)高速铣削加工将得到更广泛地应用；3)在塑料模具中推广应用热流道技术、气辅注射成型和高压注射成型技术；4)提高模具标准化水平和模具标第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页准件的使用率；5)研究和应用模具的高速测量技术与逆向工程；6)虚拟技术将得到发展；7)模具自动加工系统的研制和发展。⒉鼠标注塑模具的现状鼠标（Mouse），也有人喜欢称之为滑鼠。鼠标的发明，给操作电脑的用户带来了大大的方便，减少了使用键盘的时间，加大了操作速度，自此，鼠标和电脑就结下了不解之缘，特别是操作系统发展到了Windows时代，鼠标既成关键的输入设备。从基本的运行程序、Copy文件、删除文件到系统的设置与调试，鼠标均必不可少。鼠标在现代计算机中的作用越来越重要，其主要发展趋势为人性化，多样化，个性化。这对鼠标注塑模具设计和制造的要求也越来越高。传统的手工设计与制造方式早己满足不了注塑模具设计和制造的需要。采用CAD/CAE技术可以显著地提高塑料产品和塑料模具设计制造效率，减少了设计者的劳动量，提高设计制造质量，减少试模修模时间，从而缩短了从产品设计、模具设计、模具制造到产品模塑生产的整个周期，增强企业对市场需求的应变能力。⒊本文的主要工作内容本文主要通过熟练应用Pro/E、Moldflow、AutoCAD和MSC等计算机辅助工程软件进行鼠标外壳及其注塑模的设计，以便更短的时间、更有效的手段设计出高质量的、更符合人体工程学的鼠标。二、基于Pro/E的小型塑性模具设计方法及流程⒈鼠标外壳模具设计环境与工具本次设计主要运用到的软件有PTC公司的Pro/engineer2001以及它的外挂程序EXPERTMOLDBASEEXTENSION4.1(专家模座系统)对鼠标塑件进行建模以及模具设计、模座装配。⒉传统模具设计方法传统普遍方法是用Pro/MOLDESING由输了制作的三维实体模型建立起模具装配模型，设计分型面，浇注系统及冷却系统，生成模具成型零件的三维实体模型，从而可方便且更准确完成塑料模具核心部分的设计工作。再利用Pro/E系统的布局及装配模块，我们还可以进行模具的顶出系统和三维总装配设计，并最终利用工程图模块生成2D工程图。⒊本毕业设计的模具设计方法此次设计主要采用的是Pro/E+EMX+设计人员的模式对本鼠标外壳模具进行设计。主要步骤如下：(1)通过Pro/e对产品建模，将产品CAD模型装配产生参照模型，然后对参照模型添加工件；(2)模具模型上创建收缩；(3)设计浇注系统，在工件中添加浇口、流道作为模具特征；(4)设计并在工件中定义...
