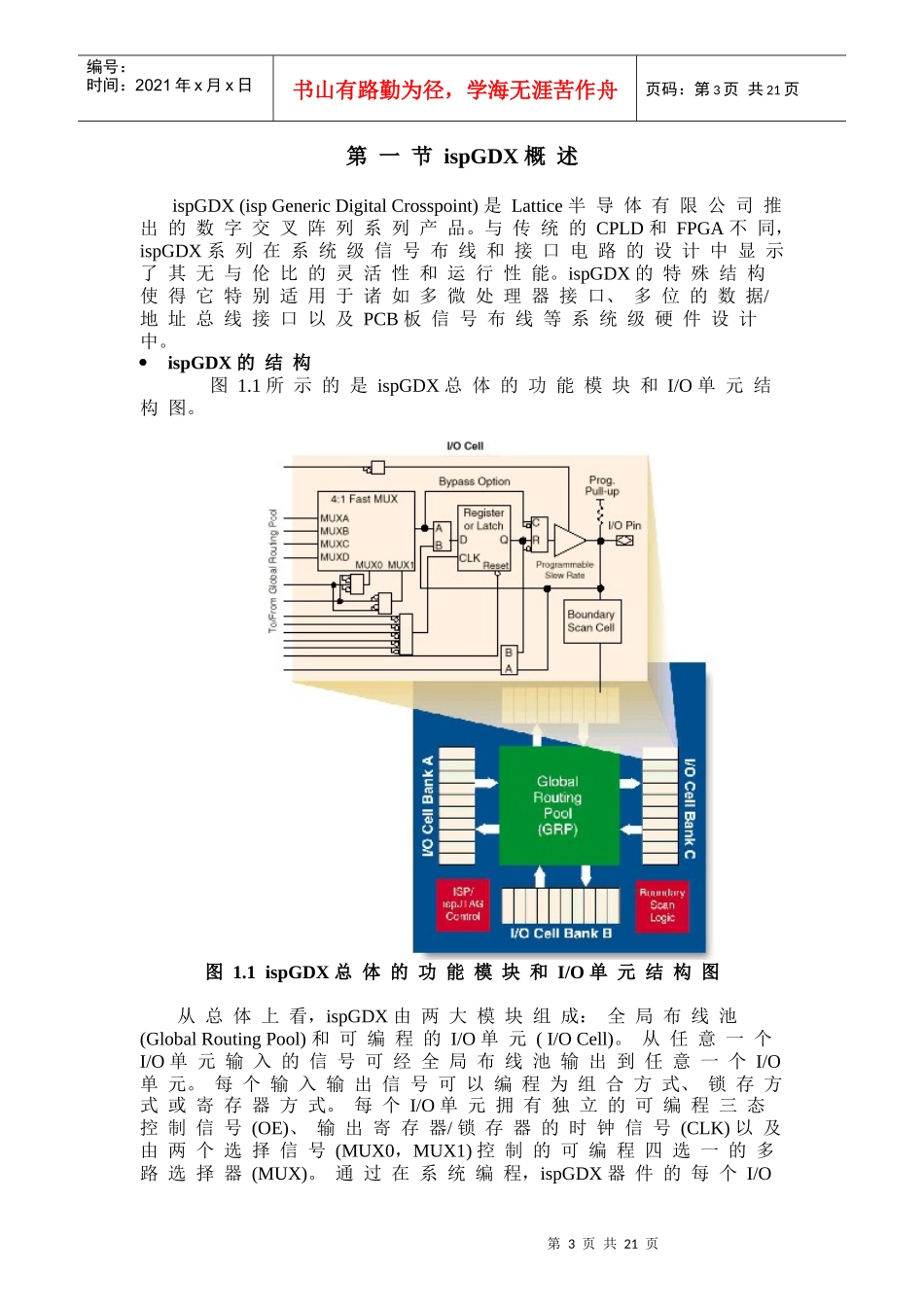

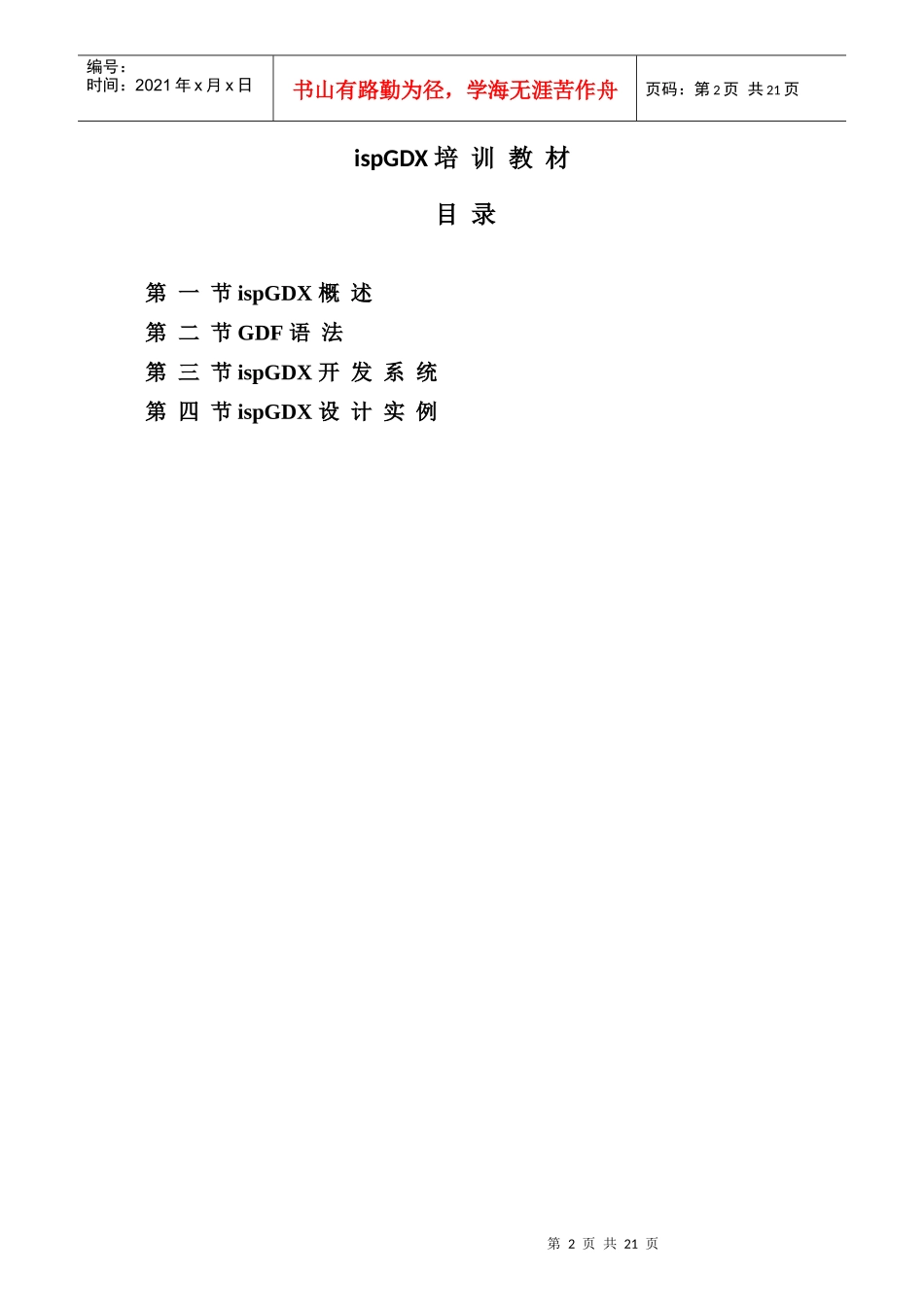

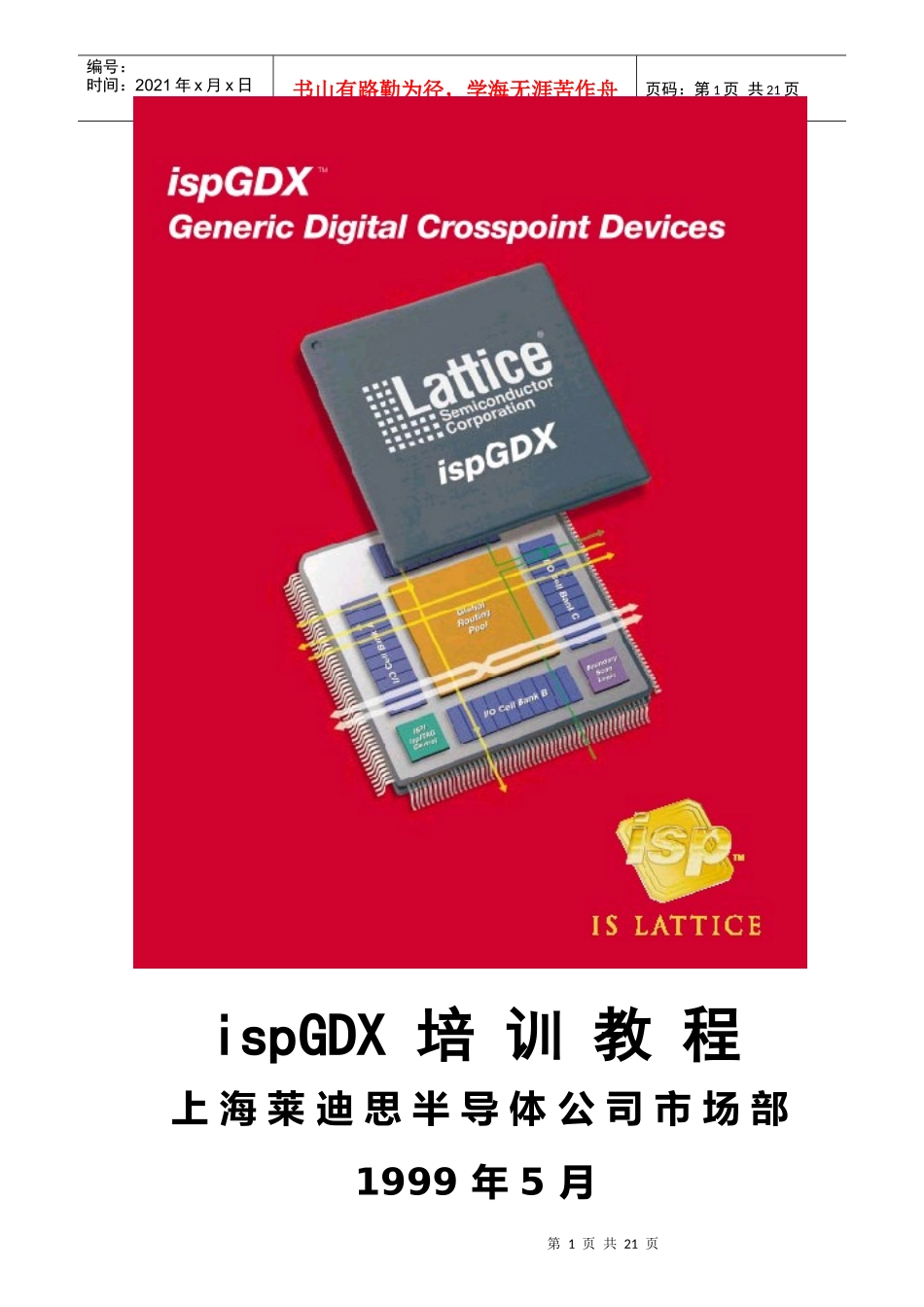

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页ispGDX培训教程上海莱迪思半导体公司市场部1999年5月第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页ispGDX培训教材目录第一节ispGDX概述第二节GDF语法第三节ispGDX开发系统第四节ispGDX设计实例第3页共21页第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页第一节ispGDX概述ispGDX(ispGenericDigitalCrosspoint)是Lattice半导体有限公司推出的数字交叉阵列系列产品。与传统的CPLD和FPGA不同，ispGDX系列在系统级信号布线和接口电路的设计中显示了其无与伦比的灵活性和运行性能。ispGDX的特殊结构使得它特别适用于诸如多微处理器接口、多位的数据/地址总线接口以及PCB板信号布线等系统级硬件设计中。ispGDX的结构图1.1所示的是ispGDX总体的功能模块和I/O单元结构图。图1.1ispGDX总体的功能模块和I/O单元结构图从总体上看，ispGDX由两大模块组成：全局布线池(GlobalRoutingPool)和可编程的I/O单元(I/OCell)。从任意一个I/O单元输入的信号可经全局布线池输出到任意一个I/O单元。每个输入输出信号可以编程为组合方式、锁存方式或寄存器方式。每个I/O单元拥有独立的可编程三态控制信号(OE)、输出寄存器/锁存器的时钟信号(CLK)以及由两个选择信号(MUX0，MUX1)控制的可编程四选一的多路选择器(MUX)。通过在系统编程，ispGDX器件的每个I/O第4页共21页第3页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共21页引脚输出固定的高或低电平用以模拟PCB板上的双列直插开关和跳线器。ispGDX共有3种系列产品：ispGDX80，ispGDX120和ispGDX160。每种产品分别拥有80，120和160个通用输入/输出单元。图1.2ispGDX80A顶视图图1.2所示的是ispGDX80A的顶示图。它共有100个引脚，其中20个为系统引脚(电源、地和编程引脚)，其余80个(I/OA0~I/OA19，I/OB0~I/OB19，I/OC0~I/OC19，I/OD0~I/OD19)为通用的输入输出引脚。ispGDX的应用领域PRSIispGDX系列首先可以应用于可编程随机信号互连(PRSI:ProgrammableRandomSignalInterconnect)场合。PRSI是指在众多第5页共21页第4页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共21页芯片之间进行互连，它提供了PCB板级的静态引脚连接。ispGDX的可编程特性允许通过再编程来实现多种硬件配置。I/O引脚之间的内部互连是通过E2CMOS工艺的GRP(全局布线池)实现的，一旦器件编程完毕任一输入引脚都以静态方式与任一输出引脚相连。比如一片ispGDX160可构成80*80的静态交叉矩阵，通过数秒时间的编程就可完成在系统的重构。图1.3是ispGDX实现PRSI功能的示意图。图1.3ispGDX实现PRSI功能的示意图PDPispGDX的另一种应用是可编程数据通道(PDP:ProgrammableDataPath)。利用ispGDX器件可实现诸如数据接收器、多路选择器、寄存器、锁存器以及动态信号通路切换等系统数据通路功能。单片的ispGDX器件可代替多片的通用接口电路器件，如TTL273，TTL373，TTL244，TTL245等器件。图1.4ispGDX可替代多达15种的通用接口器件由于用一种ispGDX器件可以根据需要定制成多种通用器件，因此使用ispGDX器件可以减少器件库存。此外，第6页共21页第5页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共21页由多片TTL器件实现的接口电路可在一片ispGDX中实现，因此采用ispGDX器件可大大缩小PCB板面积，缩短系统开发时间，从而降低整个系统的成本。PSRispGDX的每个通用I/O引脚均可通过在系统编程使之输出固定的高或低电平。因此它可方便地实现可编程开关替换(PSR:ProgrammableSwitchReplacement)功能，用来代替通用的双列直插开关和跳线器。利用在系统可编程技术在任何时候可以轻松修改器件配置以模仿开关或跳线的功能。图1.5PSR功能示意图除以上三种场合外，ispGDX在其它一些地方也被广泛地采用：24mA的总线驱动能力使得ispGDX可被用于总线驱动和收发器；输出特性与PCI标准兼容，使得用ispGDX器件加上ispLSI器件可实现多种类型的PCI控制...
