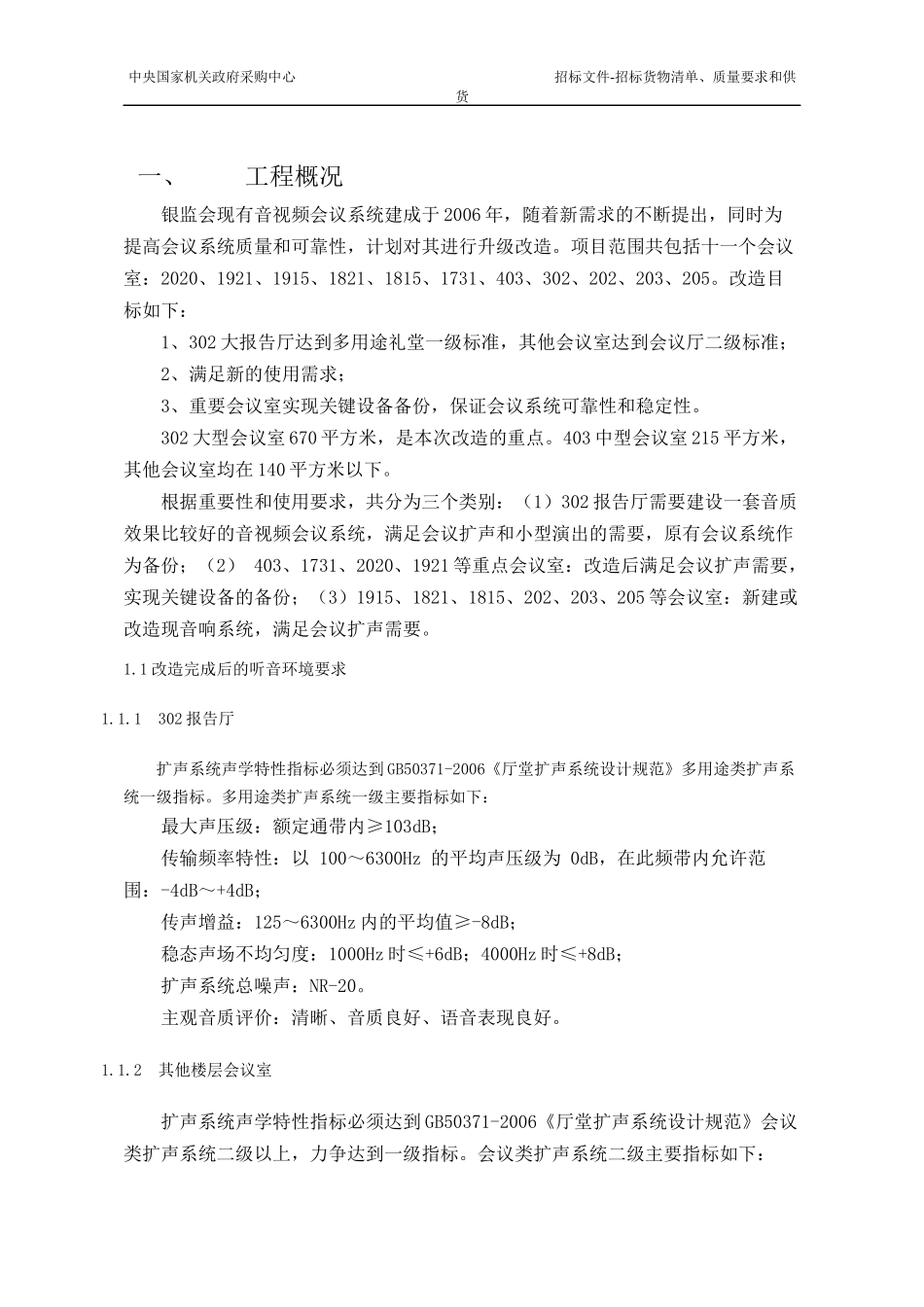

中央国家机关政府采购中心招标文件-招标货物清单、质量要求和供货一、工程概况银监会现有音视频会议系统建成于2006年,随着新需求的不断提出,同时为提高会议系统质量和可靠性,计划对其进行升级改造。项目范围共包括十一个会议室:2020、1921、1915、1821、1815、1731、403、302、202、203、205。改造目标如下:1、302大报告厅达到多用途礼堂一级标准,其他会议室达到会议厅二级标准;2、满足新的使用需求;3、重要会议室实现关键设备备份,保证会议系统可靠性和稳定性。302大型会议室670平方米,是本次改造的重点。403中型会议室215平方米,其他会议室均在140平方米以下。根据重要性和使用要求,共分为三个类别:(1)302报告厅需要建设一套音质效果比较好的音视频会议系统,满足会议扩声和小型演出的需要,原有会议系统作为备份;(2)403、1731、2020、1921等重点会议室:改造后满足会议扩声需要,实现关键设备的备份;(3)1915、1821、1815、202、203、205等会议室:新建或改造现音响系统,满足会议扩声需要。1.1改造完成后的听音环境要求1.1.1302报告厅扩声系统声学特性指标必须达到GB50371-2006《厅堂扩声系统设计规范》多用途类扩声系统一级指标。多用途类扩声系统一级主要指标如下:最大声压级:额定通带内≥103dB;传输频率特性:以100~6300Hz的平均声压级为0dB,在此频带内允许范围:-4dB~+4dB;传声增益:125~6300Hz内的平均值≥-8dB;稳态声场不均匀度:1000Hz时≤+6dB;4000Hz时≤+8dB;扩声系统总噪声:NR-20。主观音质评价:清晰、音质良好、语音表现良好。1.1.2其他楼层会议室扩声系统声学特性指标必须达到GB50371-2006《厅堂扩声系统设计规范》会议类扩声系统二级以上,力争达到一级指标。会议类扩声系统二级主要指标如下:中央国家机关政府采购中心招标文件-招标货物清单、质量要求和供货最大声压级:额定通带内≥95dB;传输频率特性:以125~4000Hz的平均声压级为0dB,在此频带内允许范围:-6dB~+4dB;传声增益:125~4000Hz内的平均值≥-12dB;稳态声场不均匀度:1000Hz、4000Hz时≤+10dB;扩声系统总噪声:NR-25。主观音质评价:清晰、音质良好、语音表现良好。1.2各会议室房间尺寸会议室装修高度(m)楼层高度(m)面积(㎡)2023.35992033.35992053.35993026.48.86704032.73.817312.853.818152.953.818212.93.819153.053.919213.053.920203.274.4其他尺寸详见各会议室平面图二、总则1、本技术要求是招标文件的重要组成部分,包括各会议室系统功能的要求,以及所用设备的供货方责任。2、设备采购清单中未提及但确为设备自带的附件器件等,投标人也应在报价中体现。3、投标方选用的所有设备、材料和工艺均符合相应的国家标准规范以及国际标准。设备、材料和配件必须是全新的且适合于本工程的环境条件。4、本技术要求仅作为各投标人进行系统设计的参考条件,如投标人完全参照本技术要求未进行细化设计,或设计对象发生位置、面积、要求、功能等方面的变更,而各投标人未根据要求进行相应的修改,而导致废标情况的发生,均由投标人承担一切后果。5、各投标人必须对设备进行全面配置,任何因配置疏漏而造成的系统不完备均由投标人承担一切费用。6、投标人要根据本次改造工程中各会议室的需要对于固定扬声器要规划预留的位置、线缆中央国家机关政府采购中心招标文件-招标货物清单、质量要求和供货的走线方式等。投标人应在设计中考虑扬声器固定的安装方式,并注意扬声器整体视觉效果的完美,以减少装饰面的破坏和复原工作。7、投标人应对各会议室改造造成的装饰破拆和恢复工作,所需费用在投标报价表中单独计列。8、采用较为通用的室内声场计算机模拟软件对各会议室的扩声特性(音质等)进行设计和计算分析,得出一系列的会议室音质参数,为会议室音质的优化设计提供了客观依据;室内声场计算机模拟软件有大量吸声材料库并可根据现代产品的变化发展任意加置新的吸音材料及吸生原数,提高了其运算结果的准确性;设计计算结果以声场分布彩色展示图的方式给出。9、投标文件由商务部分、技术部分、图册部分组成。技术图册部分包括但不限于以下种类:各会议室设备...
