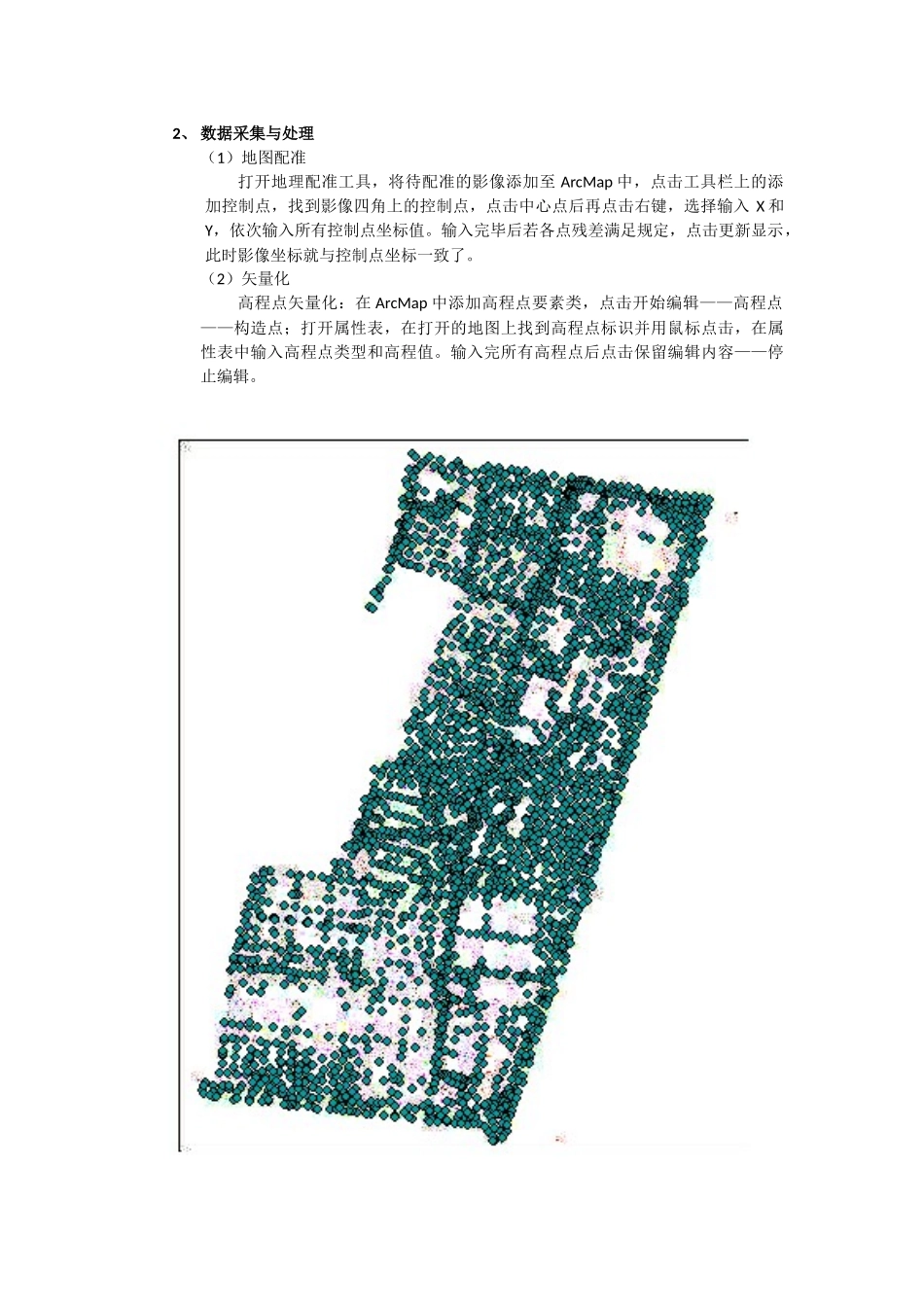

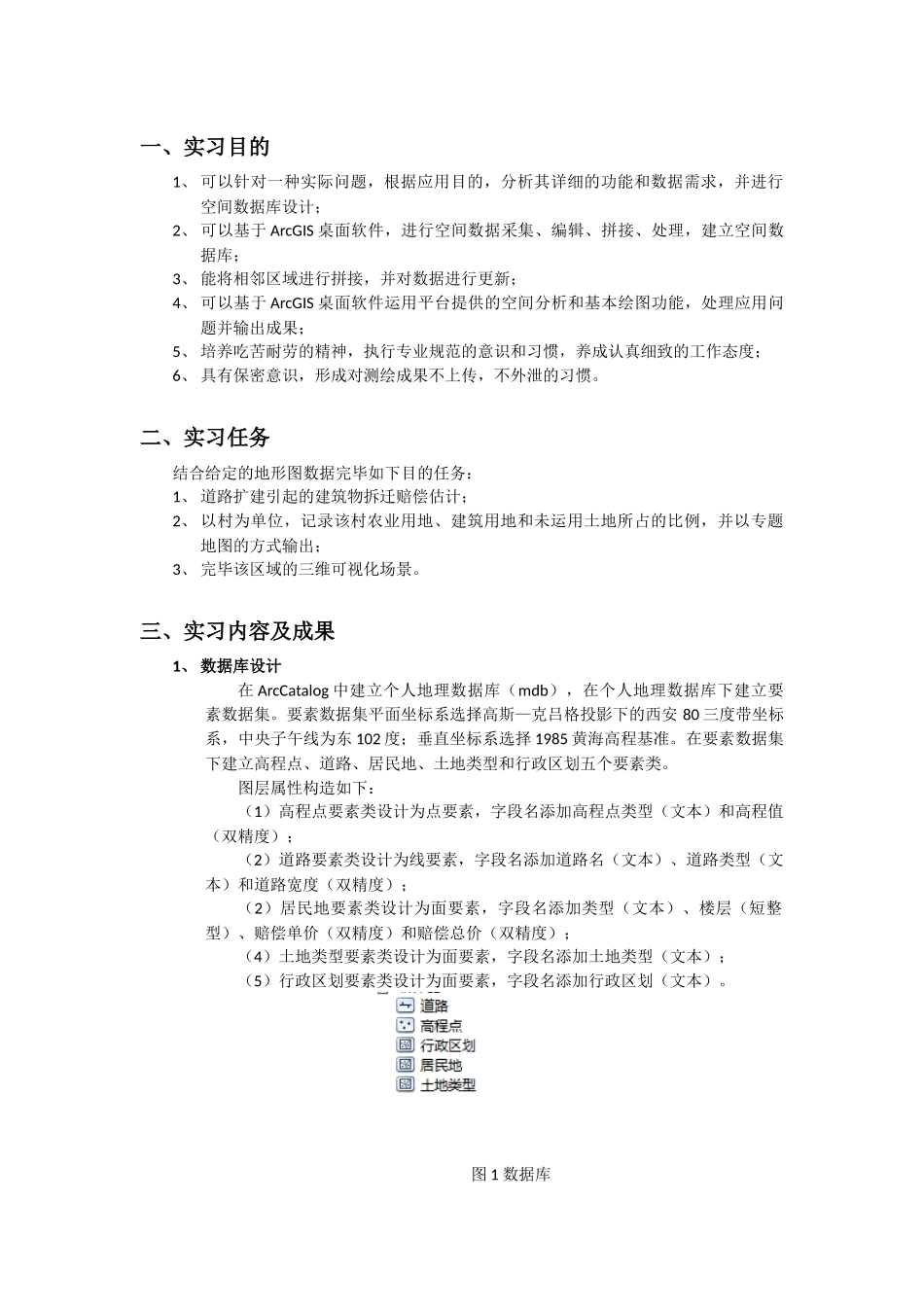

一、实习目的1、可以针对一种实际问题，根据应用目的，分析其详细的功能和数据需求，并进行空间数据库设计；2、可以基于ArcGIS桌面软件，进行空间数据采集、编辑、拼接、处理，建立空间数据库；3、能将相邻区域进行拼接，并对数据进行更新；4、可以基于ArcGIS桌面软件运用平台提供的空间分析和基本绘图功能，处理应用问题并输出成果；5、培养吃苦耐劳的精神，执行专业规范的意识和习惯，养成认真细致的工作态度；6、具有保密意识，形成对测绘成果不上传，不外泄的习惯。二、实习任务结合给定的地形图数据完毕如下目的任务：1、道路扩建引起的建筑物拆迁赔偿估计；2、以村为单位，记录该村农业用地、建筑用地和未运用土地所占的比例，并以专题地图的方式输出；3、完毕该区域的三维可视化场景。三、实习内容及成果1、数据库设计在ArcCatalog中建立个人地理数据库（mdb），在个人地理数据库下建立要素数据集。要素数据集平面坐标系选择高斯—克吕格投影下的西安80三度带坐标系，中央子午线为东102度；垂直坐标系选择1985黄海高程基准。在要素数据集下建立高程点、道路、居民地、土地类型和行政区划五个要素类。图层属性构造如下：（1）高程点要素类设计为点要素，字段名添加高程点类型（文本）和高程值（双精度）；（2）道路要素类设计为线要素，字段名添加道路名（文本）、道路类型（文本）和道路宽度（双精度）；（2）居民地要素类设计为面要素，字段名添加类型（文本）、楼层（短整型）、赔偿单价（双精度）和赔偿总价（双精度）；（4）土地类型要素类设计为面要素，字段名添加土地类型（文本）；（5）行政区划要素类设计为面要素，字段名添加行政区划（文本）。图1数据库2、数据采集与处理（1）地图配准打开地理配准工具，将待配准的影像添加至ArcMap中，点击工具栏上的添加控制点，找到影像四角上的控制点，点击中心点后再点击右键，选择输入X和Y，依次输入所有控制点坐标值。输入完毕后若各点残差满足规定，点击更新显示，此时影像坐标就与控制点坐标一致了。（2）矢量化高程点矢量化：在ArcMap中添加高程点要素类，点击开始编辑——高程点——构造点；打开属性表，在打开的地图上找到高程点标识并用鼠标点击，在属性表中输入高程点类型和高程值。输入完所有高程点后点击保留编辑内容——停止编辑。图2高程点道路矢量化：在ArcMap中添加道路要素类，点击开始编辑——道路——构造线；打开属性表，从道路起点点击鼠标直至道路终点，输入道路名和道路类型，量取并输入道路宽。输入完所有道路信息后点击保留编辑内容——停止编辑。图3道路居民地矢量化：在ArcMap中添加居民地要素类，点击开始编辑——居民地——构造面；打开属性表，沿房屋角点依次勾绘出房屋轮廓，输入房屋类型、楼层和赔偿单价。输入完所有居民地信息后点击保留编辑内容——停止编辑。图4居民地土地类型矢量化：在ArcMap中添加土地类型要素类，点击开始编辑——土地类型——构造面；打开属性表，先判断出该区域属于建设用地、农业用地还是未运用土地，然后沿地块角点依次勾绘出地块轮廓，输入土地类型。输入完所有土地类型信息后点击保留编辑内容——停止编辑。图5土地类型行政区划矢量化：在ArcMap中添加行政区划要素类，点击开始编辑——行政区划——构造面；打开属性表，根据行政区划影像识别出地图中对应的行政区，然后沿地块角点依次勾绘出行政区轮廓，输入行政区名称。输入完所有行政区划信息后点击保留编辑内容——停止编辑。图6行政区划（3）拓扑检查首先打开ArcCatalog，在个人地理数据库下建立拓扑检查要素集，坐标系与之前创立的要素集一致。在数据集中导入待检查的要素类，本次实习需要检查的要素类有居民地、土地类型和行政区划，导入后右击要素集，点击创立拓扑，选依次对要进行拓扑检查的要素类进行拓扑创立，添加不能重叠和不能有空隙规则。完毕后在ArcMap中打开拓扑，画面上红色的部分就是出现错误的区域。对于小部分的错误以用拓扑工具条上的拓扑编辑工具按钮选中出错的地方逐一进行编辑；对于错误数量较多且不易修改时，可以先运用检查错误工具查找到所有目前规则的错误，所有选中，点击右键...
