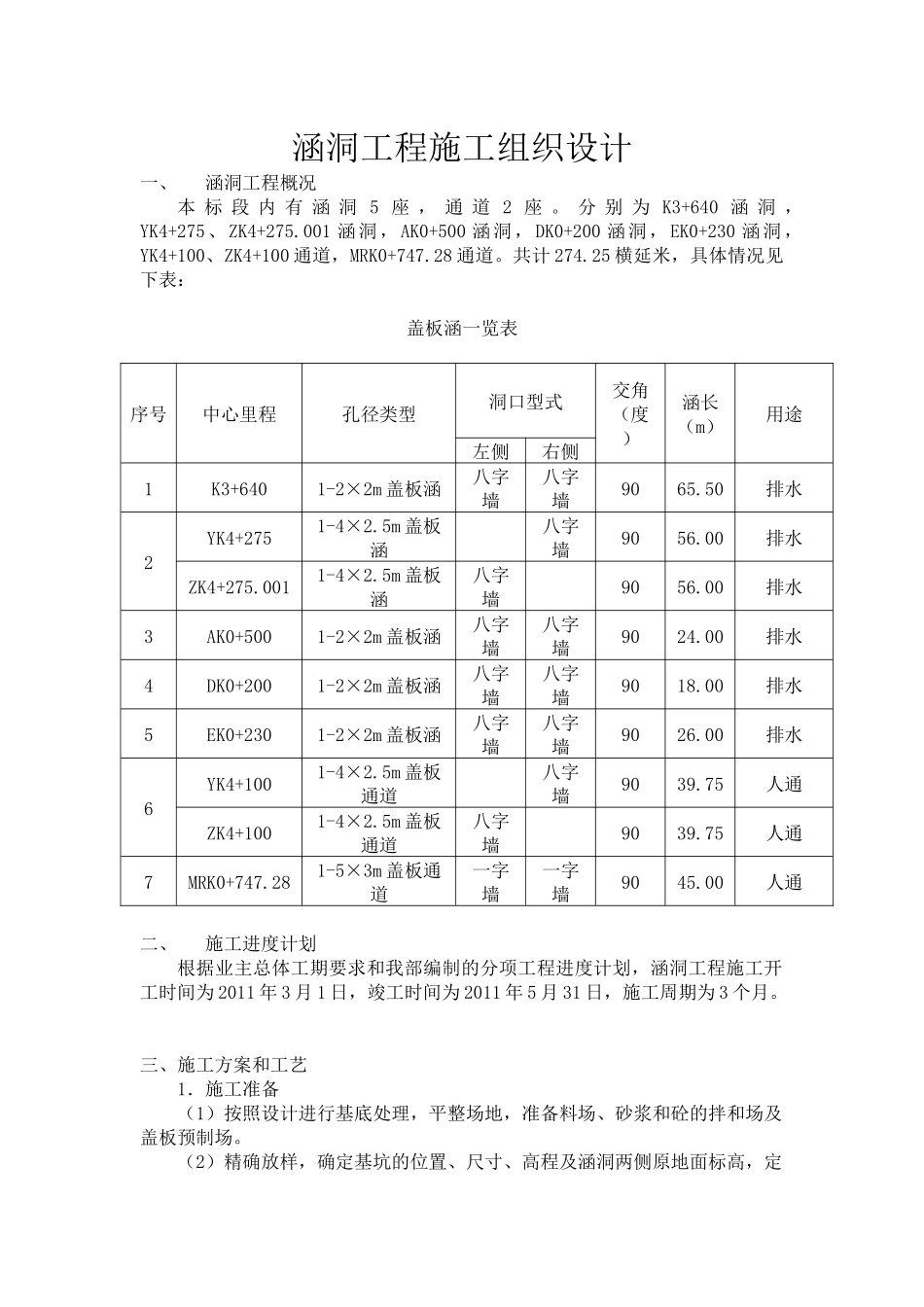

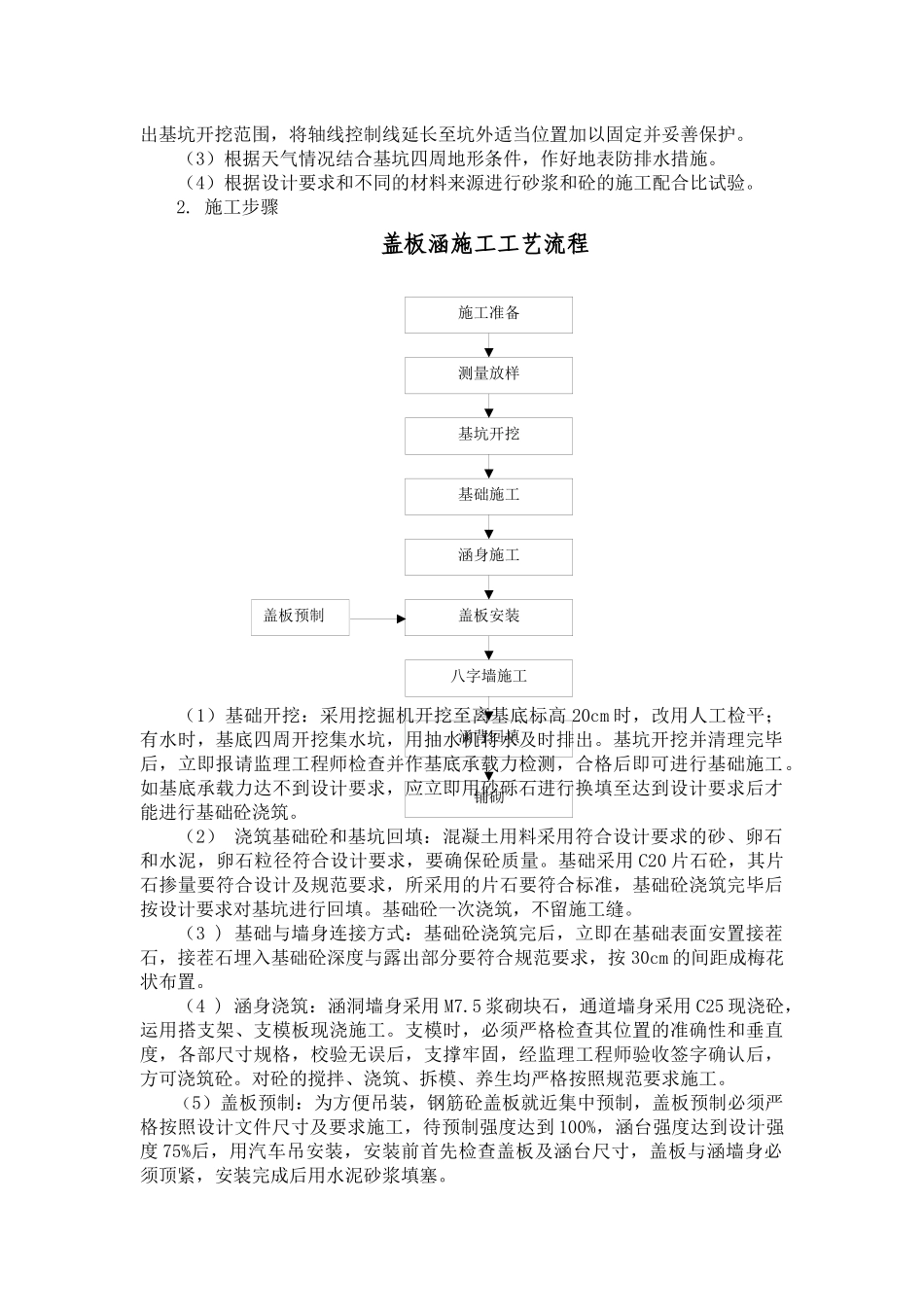

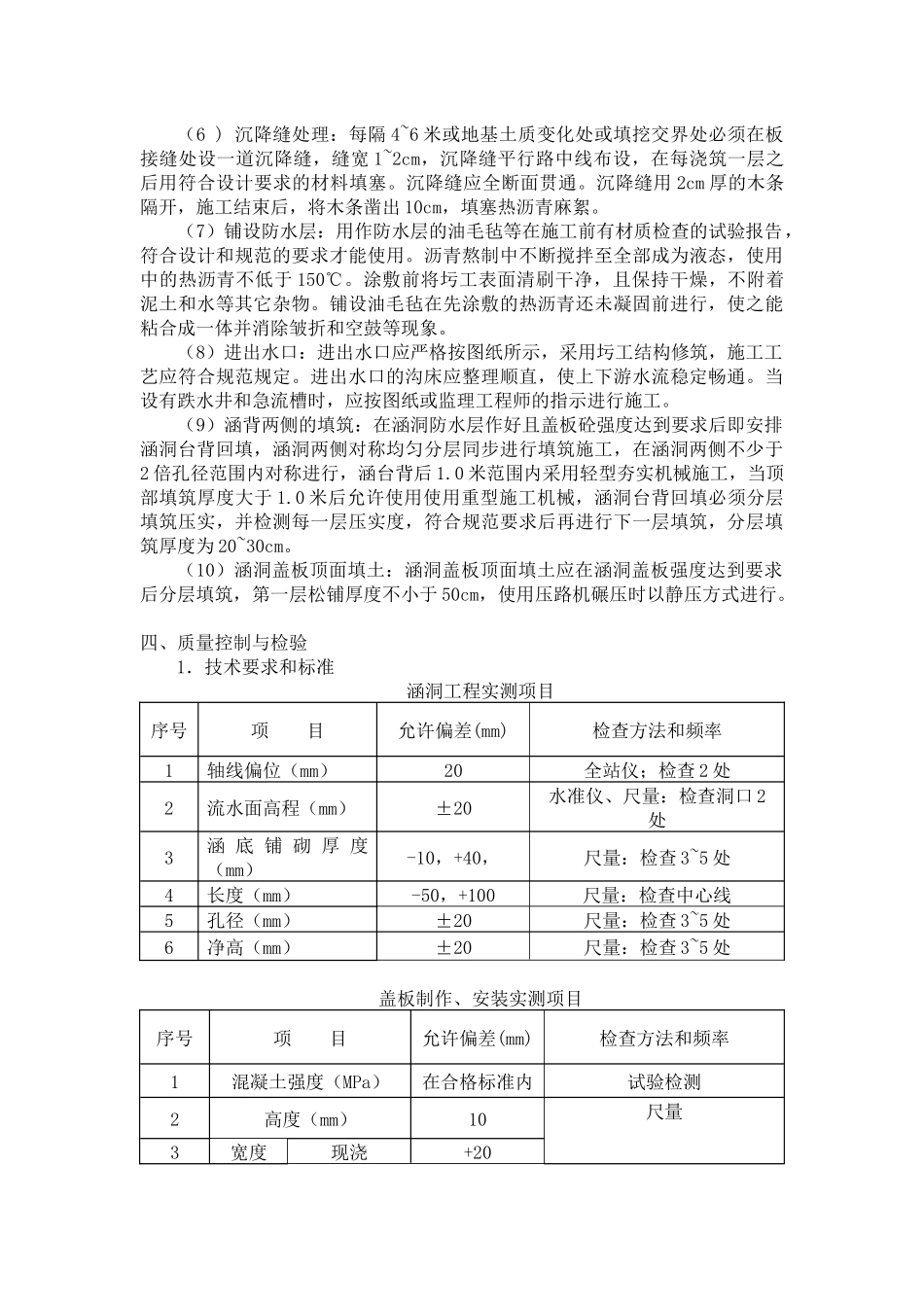

涵洞工程施工组织设计一、涵洞工程概况本标段内有涵洞5座，通道2座。分别为K3+640涵洞，YK4+275、ZK4+275.001涵洞，AK0+500涵洞，DK0+200涵洞，EK0+230涵洞，YK4+100、ZK4+100通道，MRK0+747.28通道。共计274.25横延米，具体情况见下表：盖板涵一览表序号中心里程孔径类型洞口型式交角（度）涵长（m）用途左侧右侧1K3+6401-2×2m盖板涵八字墙八字墙9065.50排水2YK4+2751-4×2.5m盖板涵八字墙9056.00排水ZK4+275.0011-4×2.5m盖板涵八字墙9056.00排水3AK0+5001-2×2m盖板涵八字墙八字墙9024.00排水4DK0+2001-2×2m盖板涵八字墙八字墙9018.00排水5EK0+2301-2×2m盖板涵八字墙八字墙9026.00排水6YK4+1001-4×2.5m盖板通道八字墙9039.75人通ZK4+1001-4×2.5m盖板通道八字墙9039.75人通7MRK0+747.281-5×3m盖板通道一字墙一字墙9045.00人通二、施工进度计划根据业主总体工期要求和我部编制的分项工程进度计划，涵洞工程施工开工时间为2011年3月1日，竣工时间为2011年5月31日，施工周期为3个月。三、施工方案和工艺1．施工准备（1）按照设计进行基底处理，平整场地，准备料场、砂浆和砼的拌和场及盖板预制场。（2）精确放样，确定基坑的位置、尺寸、高程及涵洞两侧原地面标高，定涵背回填铺砌八字墙施工施工准备测量放样基坑开挖基础施工涵身施工盖板安装盖板预制出基坑开挖范围，将轴线控制线延长至坑外适当位置加以固定并妥善保护。（3）根据天气情况结合基坑四周地形条件，作好地表防排水措施。（4）根据设计要求和不同的材料来源进行砂浆和砼的施工配合比试验。2.施工步骤盖板涵施工工艺流程（1）基础开挖：采用挖掘机开挖至离基底标高20cm时，改用人工检平；有水时，基底四周开挖集水坑，用抽水机将水及时排出。基坑开挖并清理完毕后，立即报请监理工程师检查并作基底承载力检测，合格后即可进行基础施工。如基底承载力达不到设计要求，应立即用砂砾石进行换填至达到设计要求后才能进行基础砼浇筑。（2）浇筑基础砼和基坑回填：混凝土用料采用符合设计要求的砂、卵石和水泥，卵石粒径符合设计要求，要确保砼质量。基础采用C20片石砼，其片石掺量要符合设计及规范要求，所采用的片石要符合标准，基础砼浇筑完毕后按设计要求对基坑进行回填。基础砼一次浇筑，不留施工缝。（3)基础与墙身连接方式：基础砼浇筑完后，立即在基础表面安置接茬石，接茬石埋入基础砼深度与露出部分要符合规范要求，按30cm的间距成梅花状布置。（4)涵身浇筑：涵洞墙身采用M7.5浆砌块石，通道墙身采用C25现浇砼，运用搭支架、支模板现浇施工。支模时，必须严格检查其位置的准确性和垂直度，各部尺寸规格，校验无误后，支撑牢固，经监理工程师验收签字确认后，方可浇筑砼。对砼的搅拌、浇筑、拆模、养生均严格按照规范要求施工。（5）盖板预制：为方便吊装，钢筋砼盖板就近集中预制，盖板预制必须严格按照设计文件尺寸及要求施工，待预制强度达到100%，涵台强度达到设计强度75%后，用汽车吊安装，安装前首先检查盖板及涵台尺寸，盖板与涵墙身必须顶紧，安装完成后用水泥砂浆填塞。（6)沉降缝处理：每隔4~6米或地基土质变化处或填挖交界处必须在板接缝处设一道沉降缝，缝宽1~2cm，沉降缝平行路中线布设，在每浇筑一层之后用符合设计要求的材料填塞。沉降缝应全断面贯通。沉降缝用2cm厚的木条隔开，施工结束后，将木条凿出10cm，填塞热沥青麻絮。（7）铺设防水层：用作防水层的油毛毡等在施工前有材质检查的试验报告，符合设计和规范的要求才能使用。沥青熬制中不断搅拌至全部成为液态，使用中的热沥青不低于150℃。涂敷前将圬工表面清刷干净，且保持干燥，不附着泥土和水等其它杂物。铺设油毛毡在先涂敷的热沥青还未凝固前进行，使之能粘合成一体并消除皱折和空鼓等现象。（8）进出水口：进出水口应严格按图纸所示，采用圬工结构修筑，施工工艺应符合规范规定。进出水口的沟床应整理顺直，使上下游水流稳定畅通。当设有跌水井和急流槽时，应按图纸或监理工程师的指示进行施工。（9）涵背两侧的填筑：在涵洞防水层作好且盖板砼强度达到要求后即安排涵洞台背回填，涵洞两侧对称均匀分层同步进行填筑施工，在涵洞两...
