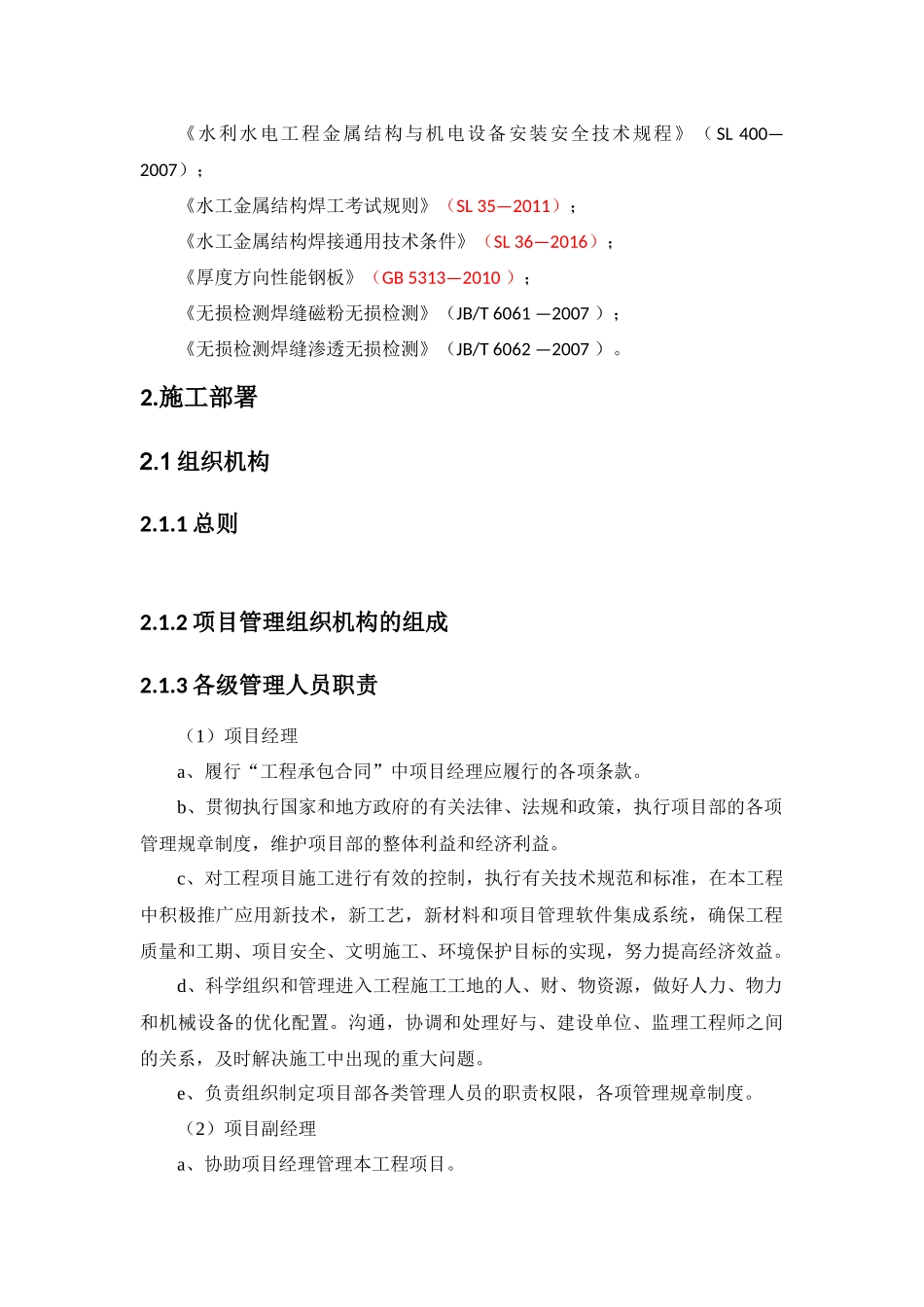

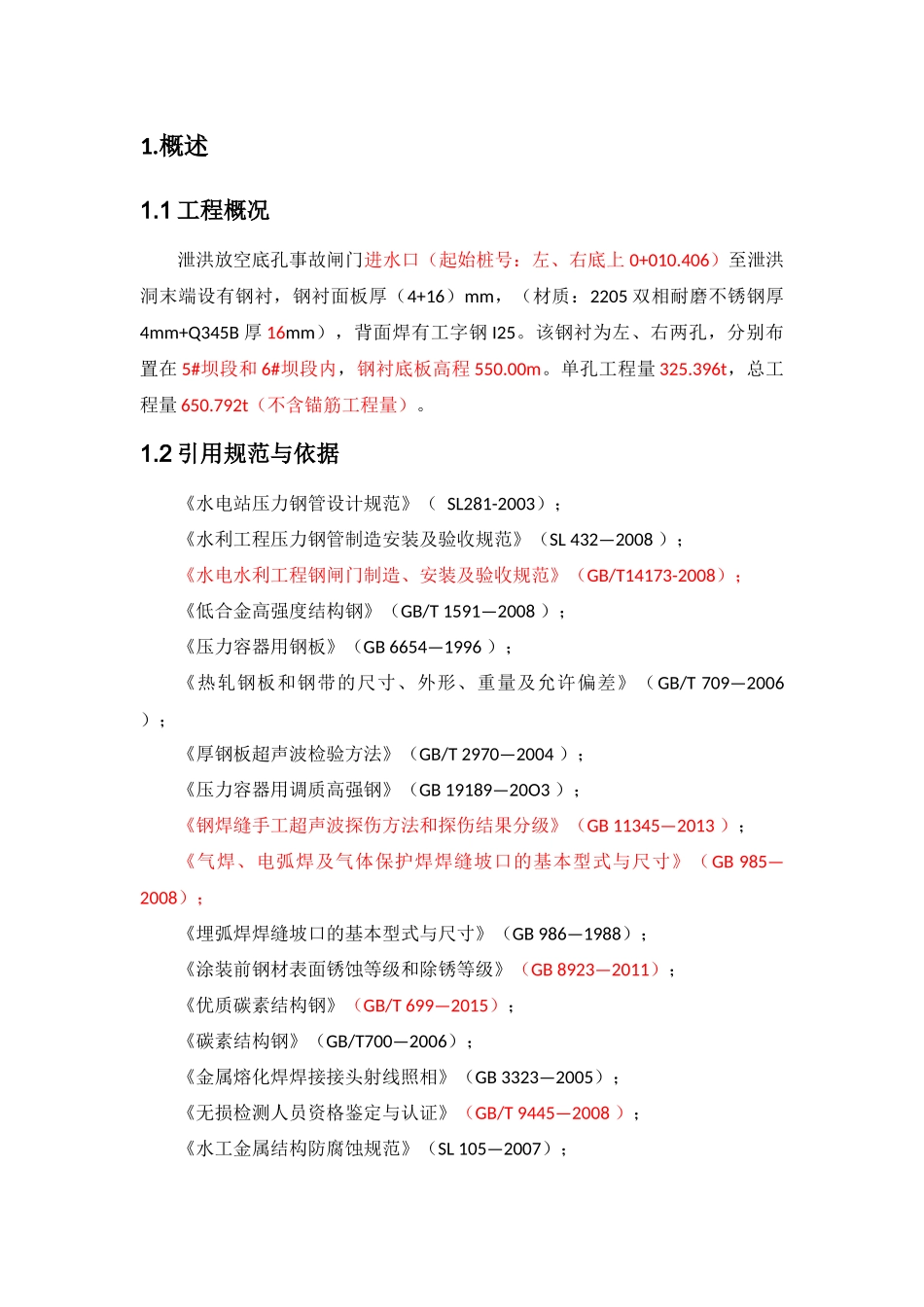

某工程放空泄洪底孔钢衬安装专项方案1.概述1.1工程概况泄洪放空底孔事故闸门进水口（起始桩号：左、右底上0+010.406）至泄洪洞末端设有钢衬，钢衬面板厚（4+16）mm，（材质：2205双相耐磨不锈钢厚4mm+Q345B厚16mm），背面焊有工字钢I25。该钢衬为左、右两孔，分别布置在5#坝段和6#坝段内，钢衬底板高程550.00m。单孔工程量325.396t，总工程量650.792t（不含锚筋工程量）。1.2引用规范与依据《水电站压力钢管设计规范》（SL281-2003）；《水利工程压力钢管制造安装及验收规范》（SL432—2008）；《水电水利工程钢闸门制造、安装及验收规范》（GB/T14173-2008）；《低合金高强度结构钢》（GB/T1591—2008）；《压力容器用钢板》（GB6654—1996）；《热轧钢板和钢带的尺寸、外形、重量及允许偏差》（GB/T709—2006）；《厚钢板超声波检验方法》（GB/T2970—2004）；《压力容器用调质高强钢》（GB19189—20O3）；《钢焊缝手工超声波探伤方法和探伤结果分级》（GB11345—2013）；《气焊、电弧焊及气体保护焊焊缝坡口的基本型式与尺寸》（GB985—2008）；《埋弧焊焊缝坡口的基本型式与尺寸》（GB986—1988）；《涂装前钢材表面锈蚀等级和除锈等级》（GB8923—2011）；《优质碳素结构钢》（GB/T699—2015）；《碳素结构钢》（GB/T700—2006）；《金属熔化焊焊接接头射线照相》（GB3323—2005）；《无损检测人员资格鉴定与认证》（GB/T9445—2008）；《水工金属结构防腐蚀规范》（SL105—2007）；《水利水电工程金属结构与机电设备安装安全技术规程》（SL400—2007）；《水工金属结构焊工考试规则》（SL35—2011）；《水工金属结构焊接通用技术条件》（SL36—2016）；《厚度方向性能钢板》（GB5313—2010）；《无损检测焊缝磁粉无损检测》（JB/T6061—2007）；《无损检测焊缝渗透无损检测》（JB/T6062—2007）。2.施工部署2.1组织机构2.1.1总则2.1.2项目管理组织机构的组成2.1.3各级管理人员职责（1）项目经理a、履行“工程承包合同”中项目经理应履行的各项条款。b、贯彻执行国家和地方政府的有关法律、法规和政策，执行项目部的各项管理规章制度，维护项目部的整体利益和经济利益。c、对工程项目施工进行有效的控制，执行有关技术规范和标准，在本工程中积极推广应用新技术，新工艺，新材料和项目管理软件集成系统，确保工程质量和工期、项目安全、文明施工、环境保护目标的实现，努力提高经济效益。d、科学组织和管理进入工程施工工地的人、财、物资源，做好人力、物力和机械设备的优化配置。沟通，协调和处理好与、建设单位、监理工程师之间的关系，及时解决施工中出现的重大问题。e、负责组织制定项目部各类管理人员的职责权限，各项管理规章制度。（2）项目副经理a、协助项目经理管理本工程项目。b、负责组织、指挥施工生产及经营管理工作。c、负责施工过程中安全生产、文明施工及环境保护等管理工作。d、协调主管部门与其它部门之间的关系。（3）技术质量负责a、负责组织编制工程项目施工组织设计，包括工程进度计划和技术方案、制定安全生产技术措施、质量保证措施、文明施工措施及环境保护措施。b、负责本工程项目的技术管理工作，大力推进科技进步，积极推广应用新技术、新工艺、新材料和项目管理软件系统。c、协助项目经理做好工程竣工结算，竣工资料整理归档等工作。d、负责工程的质量安全技术、环境保护技术工作。2.1.4拟投入本工程的主要管理及施工人员（1）主要施工管理人员拟投入本工程的主要管理及技术人员表序号职务姓名年龄职称12345（2）主要施工人员拟投入本工程的施工人员序号岗位名称数量备注123456序号岗位名称数量备注拟投入到本工程施工的特殊、特种作业人员，均有劳动机构及其相关机构颁发的特殊特种作业人员从业资格证。2.1.5拟投入本工程的设备拟投入本工程的设备一览表序号名称型号规格数量备注12345678910111213141516171819202122232.2施工进度计划序号金属结构及设备名称起始安装时间末段安装时间备注122.3安装场地布置2.3.1机械设备布置现场有1台M1500-63固定式塔机，与土建施工共用，用于泄洪放空底孔钢衬的安装；需要时配备1台75t汽车吊用于辅助起吊工...
