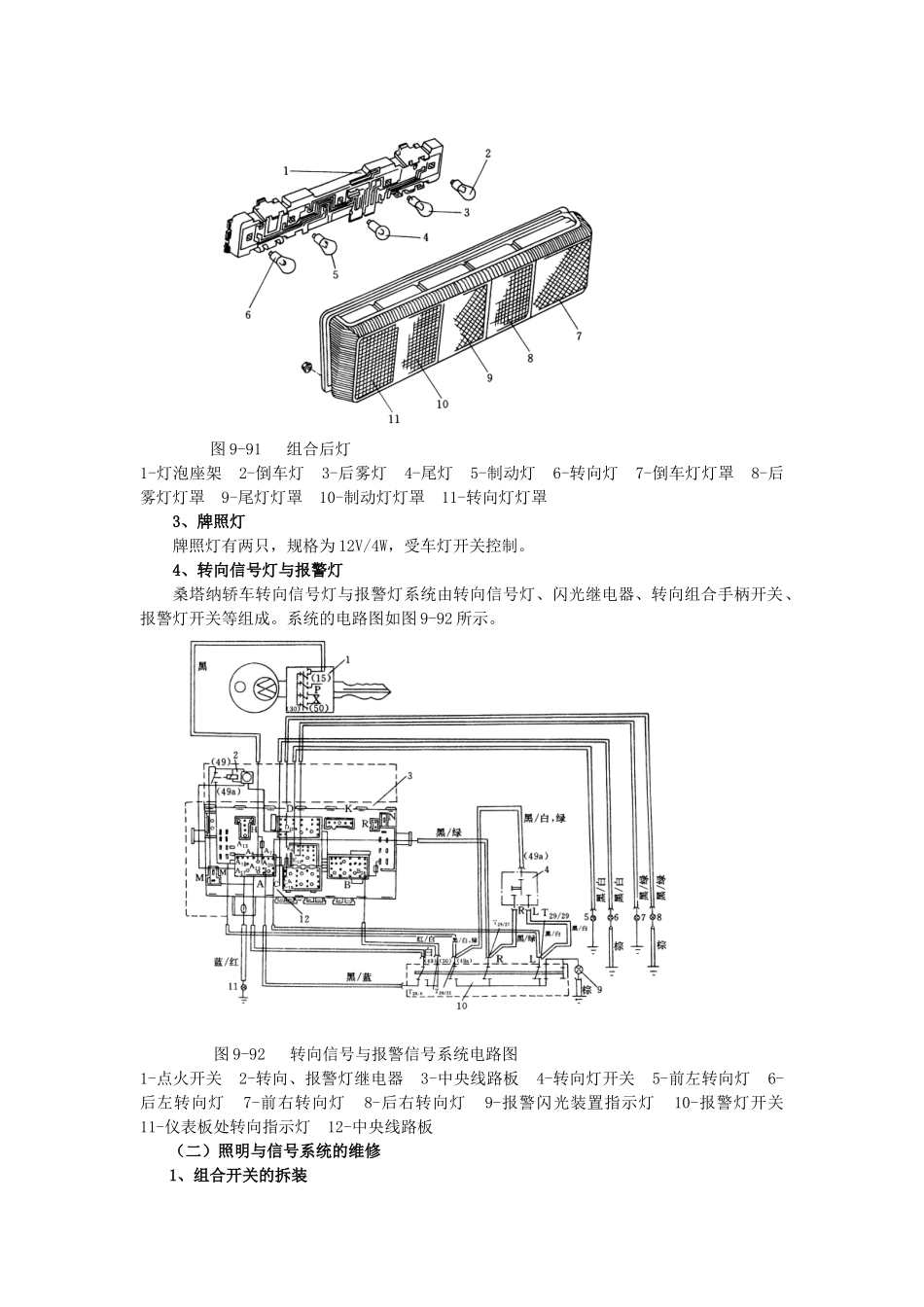

第四节点火系的结构与维修三、照明及信号系统的结构与维修（一）照明及信号系统的结构桑塔纳轿车照明及信号系统包括前照灯（大灯）、雾灯、停车灯、小灯和尾灯、报警灯和转向灯、制动灯和倒车灯、牌照灯、顶灯和行李箱照明灯、仪表板照明灯等。1、前照灯和雾灯桑塔纳2000型轿车前照灯和雾灯结构如图9-90所示。前照灯为远、近光双丝灯泡，双丝灯泡既可使用卤素灯泡（12V60W/55W），也可使用白炽灯泡（12V5W/40W）。雾灯设有前雾灯和后雾灯，前雾灯左右各一个，规格为12V/55W，后雾灯只有一个，安装在左后方，规格为12V/21W。图9-90前照灯与雾灯的结构1-光束水平方向调整螺钉2-灯架3-光束垂直方向调整螺钉4-雾灯座5-雾灯灯泡6-连接器7-雾灯调整螺钉8-雾灯罩9-前照灯灯座10-示宽灯灯泡11-示宽灯灯座12-护盖13-夹紧弹簧14-前照灯灯泡2、组合后灯小灯也称为边灯，其规格为12V/4W，桑塔纳轿车尾灯与转向灯、制动灯等组装在一起，统称为组合后灯，其结构如图9-91所示。尾灯规格为12V/5W，倒车灯和制动灯分左右两只，其规格为12V/21W。图9-91组合后灯1-灯泡座架2-倒车灯3-后雾灯4-尾灯5-制动灯6-转向灯7-倒车灯灯罩8-后雾灯灯罩9-尾灯灯罩10-制动灯灯罩11-转向灯灯罩3、牌照灯牌照灯有两只，规格为12V/4W，受车灯开关控制。4、转向信号灯与报警灯桑塔纳轿车转向信号灯与报警灯系统由转向信号灯、闪光继电器、转向组合手柄开关、报警灯开关等组成。系统的电路图如图9-92所示。图9-92转向信号与报警信号系统电路图1-点火开关2-转向、报警灯继电器3-中央线路板4-转向灯开关5-前左转向灯6-后左转向灯7-前右转向灯8-后右转向灯9-报警闪光装置指示灯10-报警灯开关11-仪表板处转向指示灯12-中央线路板（二）照明与信号系统的维修1、组合开关的拆装组合开关安装在转向管柱上，包括点火开关D、前风窗刮水及清洗开关、转向灯开关及变光开关等。组合开关的拆装如图9-93所示，转向管柱开关如图9-94所示。图9-93组合开关拆装图图9-94转向管柱开关1-上装饰罩2-下装饰罩3-转向盘4-盖板5-六角螺母M166-弹簧垫片7-衬套8-支承环9-转向灯开关10-圆头螺栓11-喇叭簧片12-接触环13-压紧弹簧14-垫片15-刮水下清洗开关16-转向管柱上端17-转向管柱中部18-转向管柱下端19-套管2、前照灯、转向灯的拆装前照灯、转向灯的拆装如图9-95所示，前照灯安装后应进行调节，在拆卸前照灯时应防止空气进入。转向灯修理时，可以从前照灯上拆下固定弹簧，拆卸转向灯时不需要拆卸前照灯，只要卸下转向灯，即可更换灯泡。图9-96所示为前照灯分解与组装图。图9-95前照灯的拆装图1-转向灯2-前照灯图9-96前照灯的分解与组装1-小灯灯泡2-前照灯灯泡3-前照灯壳体4-前照灯灯罩3、雾灯的拆装雾灯的拆装如图9-97所示。图9-97雾灯的拆装图1-固定螺钉2-固定螺母3-雾灯灯罩4-灯座5-雾灯灯泡4、尾灯、牌照灯的拆装尾灯、牌照灯的拆装如图9-98所示。图9-98尾灯、牌照灯拆装图5、行李箱灯的拆装行李箱灯的拆装如图9-99所示。图9-99行李箱灯拆装图6、发动机室照明灯的拆装发动机室照明灯的拆装如图9-100所示。图9-100发动机室照明灯拆装图7、杂物箱照明灯的拆装杂物箱照明灯的拆装如图9-101所示。图9-101杂物箱照明灯拆装图8、车内照明灯的拆装车内照明灯的拆装如图9-102所示。图9-102车内照明灯拆装图1-内照明灯2-右左侧顶灯9、照明灯开关的拆装照明灯开关的拆装如图9-103所示。拆卸时，要用力压住。制动灯开关的拆装如图9-104所示。雾灯开关、报警灯开关的拆装如图9-105所示。图9-103前照灯开关拆装图图9-104制动灯开关拆装图图9-105雾灯开关和报警灯开关拆装图10、前照灯和雾灯的灯光光束的调整（1）如图9-106所示，在车辆装备齐全（包括所有常规装备，例如备胎、工具、千斤顶、灭火机等），轮胎气压正常，后座坐一人或放70kg行李，车辆停放在平坦场地，距屏幕或墙壁10m的情况下，前照灯光束最低线a-a应在前照灯水平中心线H-H的下方10cm处，雾灯光束的下部边线d-d应在前照灯水平中心线H-H下方20cm。（2）达不到对前照灯与雾灯的光束的要求，可以进行调整。如图9-107所示，前照灯的水平光束，用光束水平方向的调整螺钉1进行调整，前照灯的垂直光束...
